В статье рассмотрим тепловой зазор в замках поршневых колец. Правильный зазор критически важен для эффективной работы двигателя, так как влияет на компрессию, расход масла и производительность. Обсудим оптимальные размеры зазора и рекомендации по расположению компрессионных и маслосъемных колец на поршне, что поможет избежать ошибок и продлить срок службы двигателя.
Зачем нужен зазор в замке поршневых колец?

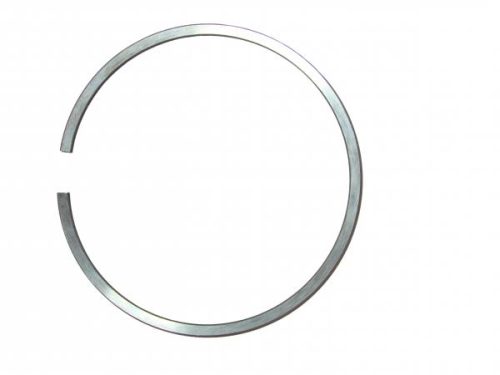

Сначала уточним, о чем идет речь. Внешний вид поршневого кольца представлен на изображении ниже.
В двигателе внутреннего сгорания (ДВС) поршень движется по цилиндру, принимая избыточное давление от сгорания топлива и передавая его на коленчатый вал. В этом простом объяснении скрыто несколько важных аспектов:
- Необходим зазор между стенкой цилиндра и поршнем для эффективного использования избыточного давления в камере сгорания.
- Важно минимизировать контакт между ними, чтобы снизить износ деталей.
- Масло для смазки должно обеспечивать нормальные условия работы компонентов и не попадать в камеру сгорания.
- Необходимо отводить тепло от поршня к стенкам блока цилиндров.
Эти задачи выполняют поршневые кольца. Условия их работы сложные: они подвергаются высоким температурам и значительным нагрузкам. Зазор поршневых колец предусмотрен для компенсации температурного воздействия.
Эксперты в области автомобильной техники подчеркивают важность правильного зазора в замке поршневых колец для обеспечения эффективной работы двигателя. Неправильный зазор может привести к увеличению расхода масла, снижению компрессии и, как следствие, к ухудшению динамических характеристик автомобиля. Специалисты рекомендуют регулярно проверять состояние поршневых колец и их зазоры, особенно в старых автомобилях. Важно учитывать, что оптимальный зазор зависит от типа двигателя и условий эксплуатации. Профессионалы советуют использовать качественные материалы и следовать рекомендациям производителей при замене колец, чтобы избежать проблем в будущем. Правильный зазор способствует не только долговечности двигателя, но и его экономичности.
Как работают и зачем нужны тепловые зазоры поршневых колец

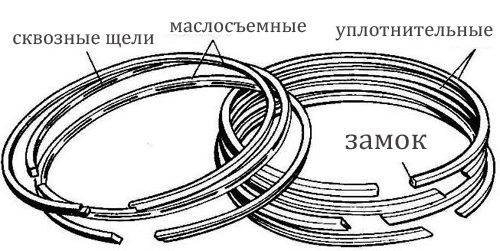

Существует два типа колец – уплотнительные (компрессионные) и маслосъемные, оба показаны на приведенном рисунке
Само название говорит об их назначении:
- уплотнительные служат для обеспечения герметичности камеры сгорания, предупреждая проникновение из нее продуктов сгорания в картер двигателя;
- маслосъемные предназначены для удаления излишней смазки со стен цилиндра.
На старых, малооборотистых двигателях их стояло по пять-шесть штук (в зависимости от марки мотора), но на современных ДВС обычно используется три кольца – одно маслосъемное и два компрессионных.
Несмотря на различие в конструкции и назначении, у них есть одно общее – замок. Фактически так называется имеющийся промежуток между концами незамкнутой окружности. Говоря о замке, стоит помнить, что одно из его назначений – компенсировать тепловые расширения, возникающие в кольцах во время их работы.
Большинство материалов при нагревании удлиняется. При монолитной конструкции кольца, установленного в цилиндр двигателя, будут возникать напряжения, вызывающие его деформацию. Избежать этого позволяет свободное пространство между концами на кольцах.
Каким может быть допустимый зазор? При установке на поршень его величина в замке должна составлять от 0,6 до 0,3 мм.
Кроме того, надо знать, что требуется выдерживать допустимый боковой зазор между кольцом и стенкой. Необходимо обеспечить его значение в диапазоне от 0,08 до 0,04 мм.
Зачем это нужно? Для понимания того, как работает уплотнительное кольцо, приведен рисунок ниже.
Под воздействием давления отработанные газы, проходя в канавке между поршнем и кольцом, воздействуют с его внутренней стороны и увеличивают усилие прижима к цилиндру. Именно для подобной цели нужен зазор, в том числе тепловой, разделяющий боковые поверхности этих элементов.
Таким образом, обеспечив в замке допустимый зазор при установке колец (между их концами, а также боковой поверхностью и поршнем), будут созданы условия для нормальной работы мотора в значительном интервале температур. Кроме того, этому способствует и правильная взаимная их установка, показанная на рисунке ниже. Главное – обеспечивается разнесенное положение замков между собой.
Маслосъемные кольца ставятся ниже компрессионных. Их назначение – удалять со стенки цилиндра излишки масла. Его недостаток приведет к повышенному износу деталей, а избыток – к попаданию в камеру сгорания и образованию там нагара. Как работает такое кольцо, показано ниже.
Излишки масла снимаются со стенок цилиндра и отводятся в картер двигателя.
Таким образом, поршневые кольца создают оптимальные условия для сгорания топлива в ДВС, что во многом обеспечивается их конструкцией. Кроме того, во время установки в замке создается допустимый зазор, что сохраняет их работоспособность при значительном изменении условий работы ДВС.
Конструкция современного бензинового или дизельного мотора такова, что только совместная согласованная работа отдельных узлов и механизмов позволяет получить ожидаемые характеристики. И если рассматривать сгорание топлива, то обеспечение для этого оптимальных условий зависит от поршневых колец, а также от того, насколько выдержаны тепловые зазоры в замке при установке на поршень.
| Параметр | Минимальный зазор (мм) | Максимальный зазор (мм) | Последствия превышения допустимого зазора |
|---|---|---|---|
| Зазор между кольцом и канавкой поршня (первое компрессионное кольцо) | 0.05 | 0.25 | Ухудшение компрессии, повышенный расход масла, прорыв газов в картер |
| Зазор между кольцом и канавкой поршня (второе компрессионное кольцо) | 0.05 | 0.25 | Ухудшение компрессии, повышенный расход масла, прорыв газов в картер |
| Зазор между кольцом и канавкой поршня (маслосъемное кольцо) | 0.10 | 0.30 | Повышенный расход масла, задиры на цилиндре |
| Зазор между кольцами | 0.15 | 0.50 | Ухудшение компрессии, повышенный расход масла |
| Радиальный зазор кольца в канавке | 0.03 – 0.08 | 0.15 | Заедание колец, повышенный износ цилиндра |
Интересные факты
Вот несколько интересных фактов о зазоре в замке поршневых колец:
-
Оптимальный зазор: Зазор в замке поршневых колец играет ключевую роль в обеспечении правильной работы двигателя. Слишком маленький зазор может привести к заклиниванию колец, в то время как слишком большой зазор может вызвать потерю компрессии и увеличение расхода масла. Оптимальный зазор обычно составляет от 0,2 до 0,5 мм, в зависимости от типа двигателя и условий эксплуатации.
-
Температурные изменения: Зазор в замке поршневых колец изменяется с температурой. При нагреве двигателя металл расширяется, и зазор может уменьшаться. Это важно учитывать при проектировании двигателей, чтобы избежать проблем с заеданием колец при высоких температурах.
-
Влияние на эффективность: Правильный зазор в замке поршневых колец влияет на эффективность работы двигателя. Он помогает поддерживать оптимальное давление в цилиндрах, что, в свою очередь, способствует лучшему сгоранию топлива и снижению выбросов. Неправильный зазор может привести к снижению мощности и увеличению вредных выбросов в атмосферу.
Влияние зазора в замке на эффективность работы двигателя
Зазор в замке поршневых колец играет ключевую роль в работе двигателя внутреннего сгорания. Этот зазор, образующийся в месте соединения концов поршневых колец, может существенно влиять на эффективность работы двигателя, его мощность, расход топлива и уровень выбросов вредных веществ.
Читайте также:
Во-первых, оптимальный зазор в замке поршневых колец обеспечивает правильное уплотнение камеры сгорания. Если зазор слишком мал, это может привести к заклиниванию колец, что в свою очередь вызовет повышенное трение и износ деталей. С другой стороны, слишком большой зазор может привести к утечкам газов, что снизит давление в цилиндре и, как следствие, уменьшит мощность двигателя.
Во-вторых, зазор в замке влияет на процесс смазки. При правильном зазоре масло может свободно циркулировать между кольцом и стенкой цилиндра, обеспечивая необходимую смазку и охлаждение. Если зазор слишком велик, это может привести к недостаточному смазыванию, что увеличивает износ и может вызвать перегрев. Напротив, слишком малый зазор может препятствовать нормальному отведению масла, что также негативно скажется на работе двигателя.
Кроме того, зазор в замке поршневых колец влияет на уровень выбросов. При недостаточном уплотнении из-за большого зазора происходит утечка газов, что увеличивает содержание вредных веществ в выхлопных газах. Это не только ухудшает экологические показатели автомобиля, но и может привести к проблемам с прохождением экологических норм.
Важно отметить, что зазор в замке поршневых колец должен быть установлен в соответствии с рекомендациями производителя двигателя. В большинстве случаев, оптимальный зазор составляет от 0,2 до 0,5 мм, однако точные значения могут варьироваться в зависимости от конструкции двигателя и условий его эксплуатации.
В заключение, правильный зазор в замке поршневых колец является критически важным для обеспечения эффективной работы двигателя. Он влияет на мощность, расход топлива, уровень выбросов и долговечность двигателя. Поэтому при ремонте или замене поршневых колец необходимо уделять особое внимание установке правильного зазора, чтобы избежать потенциальных проблем в будущем.
Вопрос-ответ
Какой должен быть зазор в замке поршневых колец?
Зазор между кольцами должен быть равным 0,3–0,6 мм, а расстояние между кольцом и боковой стенкой не превышает 0,04 мм.
Какой стандартный зазор у поршневых колец в цилиндре?
04-1. 10 мм. Торцевой зазор, также известный как «зазор открытия кольца», представляет собой пространство между двумя концами поршневого кольца, когда поршень достигает верхней мертвой точки (ВМТ) внутри цилиндра. Стандарт для этого составляет 0,25-0,50 мм.
Нужно ли регулировать зазоры во всех поршневых кольцах?
Между двумя концами поршневого кольца будет зазор, размер которого определён в спецификации. Поршневое кольцо немного расширяется при нагревании, поэтому между концами необходимо оставить зазор.
Какой стандартный зазор в канавке поршня?
Боковой зазор нового поршневого кольца должен составлять 0,02 – 0,05 мм, а предел износа – 0,15 мм. Люфт поршневого кольца относится к зазору между внутренней цилиндрической поверхностью поршневого кольца и нижней частью канавки поршневого кольца.
Советы
СОВЕТ №1
Проверьте состояние поршневых колец и цилиндров. Регулярно проводите диагностику двигателя, чтобы выявить возможные проблемы с зазором в замке поршневых колец. Это поможет предотвратить серьезные повреждения и снизить расход масла.
СОВЕТ №2
Используйте качественное моторное масло. Подбор масла с правильной вязкостью и добавками может помочь уменьшить износ поршневых колец и улучшить их герметичность, что в свою очередь снизит риск возникновения зазоров.
СОВЕТ №3
Следите за температурным режимом двигателя. Перегрев может привести к деформации поршневых колец и увеличению зазоров. Убедитесь, что система охлаждения работает исправно и не допускайте перегрева двигателя.
СОВЕТ №4
Регулярно меняйте воздушный и топливный фильтры. Чистота этих фильтров способствует более эффективному сгоранию топлива и снижает вероятность образования отложений, которые могут негативно сказаться на состоянии поршневых колец.
