Устройство тормозов в автомобилях лада семейства 2101-07

Тормозная система автомобилей Лада 2101-07 обеспечивает безопасность и управляемость. В статье рассмотрим устройство тормозов, их компоненты и принципы работы. Это поможет владельцам и автолюбителям понять функционирование системы. Знание особенностей тормозов позволит своевременно выявлять неисправности и проводить качественное обслуживание, что повысит надежность и долговечность автомобиля.

Система торможения современных автомобилей

Современные автомобили оснащены тремя основными типами тормозных систем:

1. рабочая;
2. запасная;
3. стояночная.

Рабочая тормозная система предназначена для снижения скорости или полной остановки транспортного средства. Запасная система служит для предотвращения неисправностей рабочей. Стояночная система фиксирует автомобиль на месте во время парковки. В модели ВАЗ-2107 реализованы только рабочая и стояночная системы в привычном исполнении.

В современных автомобилях торможение может осуществляться не только за счет тормозной системы, но и с помощью двигателя, а также электрических или гидравлических тормозов трансмиссии. Часто внедряются дополнительные технологии для повышения эффективности торможения:

• антиблокировочная система (ABS);
• система распределения тормозного усилия (EBD);
• система электронного стабилизации (ESP) и другие.

Эти устройства значительно увеличивают стоимость автомобиля, и схема тормозной системы ВАЗ-2107 не включает их. Тем не менее, отечественные автомобили начали предлагать подобные функции.

Эксперты отмечают, что тормозная система автомобилей Лада семейства 2101-07 является классическим примером механического подхода к обеспечению безопасности на дороге. В этих моделях используется гидравлическая система тормозов, что обеспечивает надежное торможение в различных условиях эксплуатации. Специалисты подчеркивают, что конструкция тормозов включает как дисковые, так и барабанные элементы, что позволяет достичь оптимального баланса между эффективностью и стоимостью обслуживания.

Кроме того, эксперты указывают на важность регулярного технического обслуживания тормозной системы, так как износ колодок и дисков может существенно повлиять на безопасность. В то же время, простота конструкции делает эти автомобили доступными для самостоятельного ремонта, что является значительным плюсом для владельцев. В целом, тормоза Лада 2101-07 демонстрируют надежность и простоту, что делает их популярными среди автолюбителей, ценящих практичность и экономичность.

Как прокачать тормоза на ваз 2101-2107.

Эксперты отмечают, что тормозная система автомобилей Лада семейства 2101-07 представляет собой классическую конструкцию, основанную на механических и гидравлических принципах. В этих моделях используются дисковые тормоза на передних колесах и барабанные на задних, что обеспечивает надежное торможение при различных условиях эксплуатации. Специалисты подчеркивают, что простота конструкции позволяет легко проводить техническое обслуживание и замену деталей, что является важным фактором для владельцев старых автомобилей. Однако, несмотря на свою надежность, тормоза этих моделей требуют регулярной проверки и обслуживания, чтобы избежать износа и обеспечить безопасность на дороге. В целом, тормозная система Лада 2101-07 остается актуальной благодаря своей доступности и простоте в ремонте, что делает эти автомобили популярными среди автолюбителей.

Общее устройство рабочей ТС

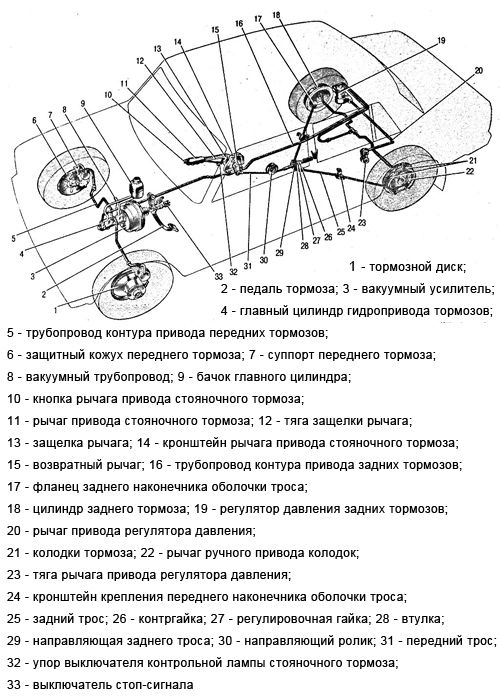

Принципиальная схема ТС включает следующие элементы:

1. тормозной механизм;
2. тормозной привод.

Тормозной механизм реализует функцию торможения – достижения момента, который необходим для уменьшения скорости движения или остановки.

На ВАЗ-2107 установлены классический вариант фрикционных механизмов, основанных на силе трения.

Их конструкция может быть представлена следующими двумя вариантами:

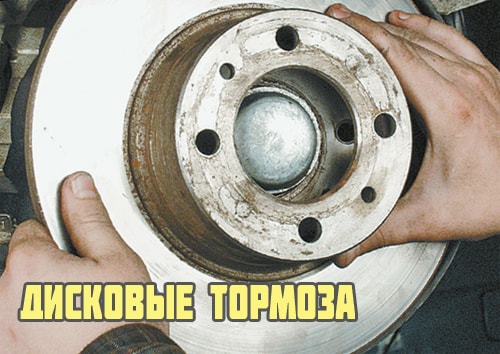

• дисковыми (работа механизма на сжимание);
• барабанными (работа механизма на разжимание).

В ВАЗ-2107 дисковый механизм применяется на передних колесах, а барабанный – на задних.

Тормозной привод нужен для управления тормозными механизмами. Выделяют механический, пневматический, гидравлический, электрический и комбинированные принципы действия приводов. В ВАЗ-2107 применяется самый распространенный – гидравлический – принцип, основанный на действии тормозной жидкости (специальной маслянистой субстанции).

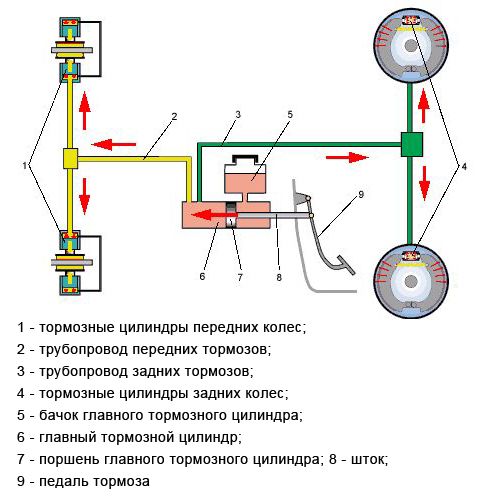

Схема гидравлического привода включает в себя:

1. педаль тормоза (для управления гидроприводом);
2. вакуумный усилитель (для создания дополнительного усилия при нажатии на педаль);
3. главный тормозной цилиндр с расширительным бачком (для обеспечения роста или снижения давления жидкости в двухконтурной системе, а также для пополнения жидкости);
4. колесные (или рабочие) цилиндры (для доведения управляющих функций педали до тормозного механизма);
5. регулятор давления задних тормозов (для корректировки тормозного усилия при увеличении массы автомобиля);
6. трубопроводы и шланги (для размещения и перемещения тормозной жидкости по системе).

Реализация тормозных функций в ВАЗ-2107 (как и в родственных моделях – седанах 2101, 2103, 2105, 2106 и универсалах 2102, 2104) предусматривает использование двух параллельных независимых контуров гидропривода. В случае неисправности одного контура, тормозные функции перераспределяются на второй.

Интересные факты

Вот несколько увлекательных фактов о тормозах автомобилей Лада серии 2101-07:

1. Дисковые и барабанные тормоза: В моделях Лада 2101-07 использовались как барабанные, так и дисковые тормозные системы. Дисковые тормоза устанавливались на передние колеса, что обеспечивало более эффективное торможение и лучшее охлаждение, в то время как на задних колесах применялись барабанные тормоза, что позволяло снизить затраты в процессе массового производства.

2. Гидравлическая тормозная система: Автомобили Лада 2101-07 были оборудованы гидравлической системой торможения, что обеспечивало более плавное и эффективное торможение по сравнению с механическими системами. Это стало значительным достижением для автомобилей своего времени, так как позволяло добиться более равномерного распределения тормозного усилия.

3. Адаптивность и модификации: Тормозная система автомобилей Лада 2101-07 отличалась универсальностью и могла быть адаптирована для различных моделей и модификаций. Например, в более поздних версиях семейства 2101-07 были внедрены усовершенствованные тормозные механизмы, что способствовало повышению безопасности и комфорта во время вождения.

ПРАВИЛЬНАЯ ПРОКАЧКА тормозов ВАЗ классика (LADA 2101-07)

Принцип работы гидравлической рабочей ТС

Схема работы тормозной системы ВАЗ-2107 стандартна. При нажатии на тормозную педаль поршень в главном цилиндре создает давление тормозной жидкости, которая движется по трубопроводам к тормозным механизмам колес.

Под действием этого давления поршни в цилиндрах приводят в движение тормозные колодки: передние – к дискам, задние – к барабанам. Колодки начинают контактировать с дисками и барабанами, замедляя их вращение. Сила трения между колесами и дорожным покрытием замедляет движение автомобиля.

Для прекращения торможения нужно ослабить нажатие на педаль, что приводит к возврату жидкости в главный цилиндр. Это снижает давление в системе и прекращает контакт колодок с барабанами и дисками, останавливая торможение.

Такой же принцип используется в тормозной системе «классических моделей ВАЗ» (с 2002 по 2106 годы). Главное отличие системы ВАЗ-2101 – отсутствие вакуумного усилителя.

Абсолютные неисправности ТС

В ходе использования тормозные характеристики системы могут снижаться. Это происходит из-за износа компонентов, узлов и деталей, которые нуждаются в ремонте. Некоторые неисправности транспортных средств указаны в специальном «Перечне…», и с такими проблемами движение запрещено.

Принцип работы тормозной системы

Неэффективность рабочей ТС

Наиболее распространенная проблема тормозной системы, включая модели ВАЗ-2107, — недостаточная эффективность. Это определяется по двум ключевым показателям, выявляемым при инструментальном анализе:

• увеличению тормозного пути;
• повышению замедления при торможении.

Неисправность можно заметить и без приборов. Например, если легковой автомобиль движется по сухой дороге со скоростью 40 км/ч и тормозит на более чем 12,2 метра, это основание для запрета эксплуатации транспортного средства согласно пункту 2.3.1 Правил дорожного движения, даже для поездки до ближайшей стоянки или сервиса.

Причины неисправности могут быть следующими:

1. воздух в тормозной системе;
2. утечка тормозной жидкости;
3. износ тормозных колодок;
4. неисправность главного или колесных цилиндров.

Необходимо регулярно проверять состояние всех компонентов транспортного средства. При ремонте или замене узлов потребуется прокачка системы для удаления воздуха.

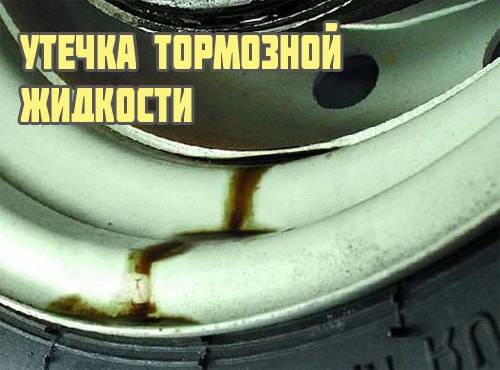

Негерметичность рабочей ТС

В процессе эксплуатации транспортного средства узлы, агрегаты и детали подвержены износу, что может привести к разгерметизации системы и утечке тормозной жидкости. Наиболее часто такие проблемы возникают в тормозных шлангах или колесных цилиндрах. Для устранения неисправности необходимо проводить мониторинг на наличие течи и замену поврежденных компонентов. Также стоит отметить, что негерметичность системы делает невозможным использование автомобиля (в соответствии с пунктом 2.3.1 Правил дорожного движения).

Неэффективность стояночной ТС

Этот дефект распространен, когда автомобиль движется сам по себе, даже с зафиксированным стояночным тормозом. Причины — износ тормозных колодок, дисков или барабанов, а также растяжение тросов.

Согласно требованиям «Перечня…», стояночный тормоз должен обеспечивать неподвижность легкового автомобиля:

• на уклоне до 16% при полной загрузке;
• на уклоне 23% в пустом состоянии.

Если эти условия не выполняются, передвигаться на автомобиле можно только до места стоянки или ремонта. Устранение неисправности возможно регулировкой натяжения троса с помощью специальной гайки или заменой изношенных компонентов.

Относительные неисправности ТС

Этот список неисправностей не является исчерпывающим (или категоричным). Их наличие связано с комфортом (или дискомфортом) при управлении автомобилем.

Увеличенный ход педали гидропривода (как вариант — «мягкая» педаль)

Причины «проваливания» педали тормоза могут включать воздух в системе, износ тормозных колодок или неисправность главного и колесных цилиндров. Для устранения этих проблем нужно проверить и отремонтировать все компоненты системы, а при необходимости заменить поврежденные детали и прокачать тормозную систему.

Смещение в сторону траектории движения автомобиля при торможении

Проблема может быть вызвана либо неисправностью рабочего (колесного) цилиндра, либо износом тормозных колодок. Замена или ремонт этих компонентов поможет устранить возникшую неисправность.

Повышенный шумовой фон, трение (скрежет) в тормозном механизме

Основные проблемы чаще всего возникают в задних механизмах из-за загрязнения, износа колодок, повреждения пружин и неравномерного износа дисков или барабанов. Устранение неисправностей включает очистку и замену компонентов механизма.

Вибрация при торможении

Данная проблема встречается довольно часто и обусловлена в основном серьезным или неравномерным износом дисков или барабанов. В таком случае решение заключается в их замене.

Подведем итог

Тормозная система ВАЗ-2107 — ключевой элемент управления автомобилем, обеспечивающий безопасность на дороге.

Диагностика и ремонт транспортного средства — важные задачи.

Обслуживание и профилактика тормозной системы

Первым шагом в профилактике тормозной системы является регулярная проверка уровня тормозной жидкости. Она должна находиться на отметке, указанной на резервуаре. Если уровень жидкости низкий, это может свидетельствовать о наличии утечки, что требует немедленного вмешательства. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, а также перед длительными поездками.

Следующим важным моментом является осмотр тормозных колодок и дисков. Тормозные колодки имеют ограниченный ресурс, и их износ может негативно сказаться на эффективности торможения. Рекомендуется проверять состояние колодок каждые 10-15 тысяч километров пробега. Если толщина колодок составляет менее 3 мм, их следует заменить. Также стоит обратить внимание на наличие трещин или других повреждений на тормозных дисках, которые могут вызвать вибрации и ухудшение тормозных характеристик.

Не менее важно проверять тормозные шланги и трубки на наличие трещин, изломов или коррозии. Поврежденные шланги могут привести к утечке тормозной жидкости и, как следствие, к потере тормозной способности. Рекомендуется осматривать тормозные шланги при каждом техническом обслуживании автомобиля.

Также следует обратить внимание на работу тормозного цилиндра. Если вокруг цилиндра обнаруживаются утечки тормозной жидкости, необходимо провести его замену или ремонт. Кроме того, стоит проверить работу тормозного насоса, который отвечает за создание давления в системе. Если тормоза стали “мягкими” или “проваливаются”, это может указывать на неисправность насоса.

Не забывайте о необходимости замены тормозной жидкости. Она подвержена старению и поглощению влаги, что может привести к снижению ее эффективности. Рекомендуется менять тормозную жидкость каждые 2 года или по мере необходимости, если она потемнела или изменила свои свойства.

Важной частью обслуживания тормозной системы является также проверка работы стояночного тормоза. Он должен надежно удерживать автомобиль на месте. Если стояночный тормоз не выполняет свою функцию, необходимо проверить его механизм и при необходимости отрегулировать или заменить.

В заключение, регулярное обслуживание и профилактика тормозной системы автомобилей Лада семейства 2101-07 являются залогом безопасности на дороге. Не пренебрегайте этими рекомендациями, и ваш автомобиль будет служить вам долго и надежно.

Сравнение тормозных систем разных моделей семейства 2101-07

Семейство автомобилей Лада 2101-07, выпускавшееся с 1970-х годов, стало основой для многих моделей, каждая из которых имела свои особенности в конструкции тормозной системы. Важно отметить, что все модели этого семейства использовали тормоза с гидравлическим приводом, однако различия в конструкции и компонентах тормозных систем были значительными.

Наиболее ранняя модель, Лада 2101, была оснащена барабанными тормозами на всех колесах. Барабанные тормоза обеспечивали достаточную эффективность торможения для легковых автомобилей того времени, однако имели свои недостатки, такие как склонность к перегреву и ухудшению тормозных характеристик при длительном использовании. В 1973 году, с выходом модели Лада 2103, производитель начал внедрять дисковые тормоза на передней оси, что значительно улучшило эффективность торможения и управляемость автомобиля.

Модель Лада 2106, выпущенная в 1976 году, продолжила тенденцию к улучшению тормозной системы. На ней были установлены более современные дисковые тормоза на передней оси и барабанные тормоза на задней. Дисковые тормоза обеспечивали более стабильное торможение в различных условиях, а также лучше справлялись с перегревом. Важно отметить, что конструкция тормозных механизмов была доработана, что позволило улучшить их надежность и долговечность.

С выходом модели Лада 2105 в 1979 году, производитель продолжил использовать комбинацию дисковых и барабанных тормозов. Однако в этой модели были внедрены некоторые улучшения в конструкции тормозных цилиндров и колодок, что способствовало повышению эффективности торможения и уменьшению износа деталей. Также стоит отметить, что тормозные системы всех моделей семейства 2101-07 имели возможность регулировки, что позволяло водителям адаптировать их под свои предпочтения и условия эксплуатации.

В заключение, можно сказать, что тормозные системы автомобилей семейства Лада 2101-07 претерпели значительные изменения и улучшения на протяжении своего производства. Переход от барабанных тормозов к дисковым на передней оси, а также улучшение конструкции тормозных механизмов способствовали повышению безопасности и комфорта при вождении. Каждая модель внесла свой вклад в эволюцию тормозных систем, что сделало автомобили этого семейства более надежными и эффективными в эксплуатации.

Вопрос-ответ

Как устроены тормоза ваз 2107?

Ручной тормоз на автомобиле ВАЗ 2107 состоит из рычага ручного тормоза, переднего троса, направляющей, заднего троса и распорного рычага ручного тормоза. При перемещении рычага ручного тормоза в верхнее положение распорные рычаги, установленные на колодках, поворачиваются и воздействуют на распорные планки.

Какие тормоза были установлены на ВАЗ 2101?

На переднюю ось ВАЗ 2101 были установлены тормоза HPB серии Racing, предназначенные для высоких нагрузок на гоночном треке.

Как устроена система тормозов?

Тормозная система состоит из главного и рабочих цилиндров, соединенных трубопроводами, заполненными жидкостью. Нажатие на педаль тормоза заставляет жидкость двигаться по трубопроводу в рабочие цилиндры каждого колеса, где поршни выталкиваются для включения тормозов.

Советы

СОВЕТ №1

Регулярно проверяйте уровень тормозной жидкости. Это поможет избежать проблем с тормозами и обеспечит их надежную работу. Убедитесь, что жидкость соответствует стандартам и не содержит загрязнений.

СОВЕТ №2

Обратите внимание на состояние тормозных колодок и дисков. Износ этих компонентов может значительно снизить эффективность торможения. Рекомендуется проверять их каждые 10-15 тысяч километров пробега и заменять при необходимости.

СОВЕТ №3

Не игнорируйте посторонние звуки при торможении. Скрип, стук или вибрация могут указывать на проблемы с тормозной системой. В таких случаях лучше обратиться к специалисту для диагностики и ремонта.

СОВЕТ №4

При замене тормозных компонентов используйте только качественные запчасти. Это обеспечит долговечность и надежность тормозной системы, а также повысит безопасность на дороге.
