Устройство гидравлического привода сцепления

В статье рассмотрим устройство главного цилиндра сцепления, который играет ключевую роль в системе управления сцеплением автомобиля. Понимание его работы и конструкции поможет осознать, как усилие от педали сцепления передается к рабочему цилиндру, обеспечивая плавное переключение передач. Эта информация будет полезна автолюбителям, стремящимся к самостоятельному обслуживанию, и специалистам по ремонту и диагностике трансмиссий.

Об устройстве гидравлического привода

Для понимания темы важно представить, как устроен гидравлический привод. Мы сосредоточимся на его конструкции и функционировании.

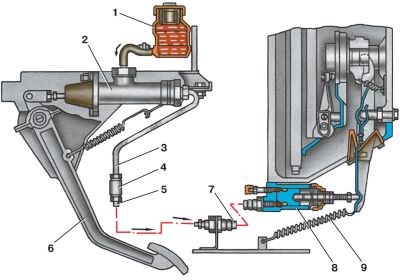

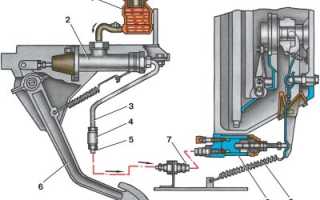

Ниже представлено изображение, иллюстрирующее работу привода сцепления и его значение в автомобиле.

На рисунке выделены следующие элементы привода:

1. резервуар для тормозной жидкости (1) — рабочая жидкость в гидравлическом приводе;
2. главный цилиндр сцепления (2);
3. гидравлические трубки (3, 4, 5) и шланг (7);
4. рабочий цилиндр сцепления (8);
5. педаль (6) и возвратная пружина (9).

Устройство гидравлического привода сцепления является важным элементом современных автомобилей, и эксперты отмечают его преимущества в сравнении с механическими системами. Гидравлический привод обеспечивает более плавное и точное управление сцеплением, что значительно улучшает комфорт вождения. Специалисты подчеркивают, что благодаря использованию жидкости в качестве передающего элемента, удается снизить усилие, необходимое для нажатия на педаль сцепления. Это особенно важно для водителей, которые часто сталкиваются с пробками и длительными остановками. Кроме того, гидравлические системы менее подвержены износу и требуют меньшего обслуживания, что делает их более надежными в долгосрочной перспективе. Однако, как отмечают эксперты, важно учитывать качество компонентов и правильную установку системы, чтобы избежать возможных проблем с утечками и эффективностью работы.

Устройство гидравлического сцепления, без вилки. Чери Элара, другие иномарки и Ваз

Как работает гидравлический привод

Не касаясь устройства отдельных узлов данного механизма, к этому можно будет вернуться немного позже, вполне достаточно упрощенно ознакомиться с его работой. Будем считать, что в привод залито необходимое количество тормозной жидкости, он исправен и полностью работоспособен.

При нажатии на педаль (6) усилие через шток передается в главный цилиндр привода сцепления (2). Он воспринимает это усилие, а затем через систему трубок и шлангов передает его на рабочий цилиндр сцепления. Последний через вилку сцепления и выжимной подшипник отключает трансмиссию от двигателя.

Интересные факты

Вот несколько интересных фактов о гидравлическом приводе сцепления:

1. Принцип работы: Гидравлический привод сцепления использует закон Паскаля, который гласит, что давление, приложенное к жидкости в замкнутом объеме, передается равномерно во всех направлениях. Это позволяет водителю с легкостью управлять сцеплением, минимизируя усилие на педали.

2. Преимущества перед механическими системами: Гидравлические системы сцепления обеспечивают более плавное и точное управление, что особенно важно в спортивных автомобилях и высокопроизводительных машинах. Они также менее подвержены износу, так как в них отсутствуют трение между механическими частями, что увеличивает срок службы.

3. Автоматизация и адаптация: Современные гидравлические приводы сцепления могут быть интегрированы с системами автоматической трансмиссии и адаптивными системами управления, что позволяет автомобилям автоматически регулировать усилие на педали в зависимости от условий вождения, улучшая комфорт и безопасность.

Устройство СЦЕПЛЕНИЯ (3D анимация)

Как устроен гидропривод

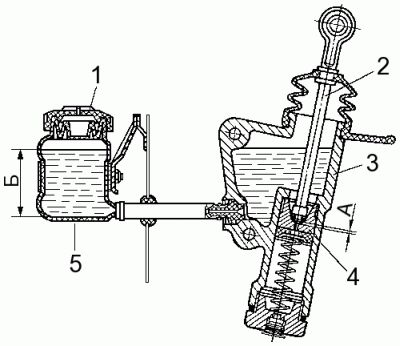

Устройство главного цилиндра сцепления имеет разные конструкции, но принцип работы остается неизменным. На рисунке представлен разрез главного цилиндра сцепления.

Ключевые компоненты:

• (2) — толкатель, соединяющий механизм с педалью;
• (3) — главный цилиндр;
• (4) — поршень;
• пробки и возвратная пружина.

Цилиндр сцепления разделен перегородкой на две части. Верхняя часть предназначена для заполнения гидропривода жидкостью из бачка (5) и хранения необходимого объема рабочей жидкости. Уровень жидкости должен составлять примерно три четверти от общего объема.

Нижняя часть цилиндра — рабочая зона. В исходном состоянии поршень (4) прижат к перегородке пружиной, между толкателем и поршнем образуется зазор А, через который жидкость заполняет рабочую область.

При нажатии на педаль толкатель перемещается и закрывает зазор А, прекращая перетекание жидкости из верхней части в нижнюю. Это приводит в движение поршень, который передает усилие от ноги водителя через трубки и шланги на рабочий цилиндр.

Из-за различия в диаметрах поршня и выходного отверстия усилие увеличивается, что достаточно для активации сцепления. Такая конструкция позволяет при легком нажатии на педаль достигать необходимого усилия для работы механизма.

Когда педаль отпускается, поршень под действием пружины и давления в системе возвращается в исходное положение, вместе с ним перемещается и толкатель, восстанавливая свободный поток жидкости между двумя частями цилиндра.

Характерные неисправности

Несмотря на свою простоту, главный цилиндр также может послужить источником серьезных неприятностей. Наиболее распространенными причинами дефекта могут быть:

• недостаток рабочей жидкости;
• попадание в систему гидропривода воздуха.

В первом случае нужно просто проверить в бачке уровень жидкости, при ее недостаточном количестве надо долить до установленного значения. Для исключения подобного необходимо периодически контролировать положение жидкости в бачке при проведении регламентных работ, а также техническом обслуживании.

Причинами попадания воздуха в главный и рабочий цилиндры, приводящими к отказу сцепления, могут быть трещины в шлангах, износ деталей или подтекание системы в местах соединения ее различных участков.

С целью восстановления работоспособности системы необходимо устранить такие источники подтекания и попадания воздуха в магистраль, главный и рабочий цилиндры, а также прокачать всю систему для удаления из нее уже попавшего воздуха.
Эту процедуру можно выполнить вполне самостоятельно, не прибегая к помощи автомастерской. Из-за конструктивных особенностей, которыми обладает главный цилиндр у разных автомобилей, описать правильно эту процедуру затруднительно, хотя вкратце можно отметить, что проводится она нажатием на педаль сцепления. При этом на специальный штуцер или клапан надевается дополнительный шланг, через него рабочая жидкость поступает в отдельную емкость с тормозной жидкостью.

Ее уровень в бачке, с которым связан главный цилиндр, не должна опускаться при этом ниже установленного уровня, иначе вновь возможно попадание воздуха. Вместе с жидкостью воздух уходит из системы. Когда его пузырьки прекратят выделяться, можно считать, что система прокачана, и воздух из нее удален. После этого все приводится в первоначальное состояние, проводится необходимая регулировка узлов и механизмов (выставляются зазоры, свободный ход).

Главный цилиндр предназначен для передачи усилия с педали и преобразования его значения до величины, которой должно быть достаточно для перемещения вилки сцепления. При этом сработает механизм сцепления и связь между двигателем и колесами автомобиля будет разорвана.

Усилители привода сцепления

Преимущества и недостатки гидравлического привода сцепления

Гидравлический привод сцепления является важным элементом в современных автомобилях, обеспечивая плавное и эффективное управление сцеплением. У него есть свои преимущества и недостатки, которые стоит рассмотреть более подробно.

Преимущества гидравлического привода сцепления:

• Плавность работы: Гидравлический привод обеспечивает более плавное и точное управление сцеплением по сравнению с механическими системами. Это позволяет избежать резких рывков и обеспечивает комфортное вождение.
• Меньше усилий: Для активации сцепления требуется меньше усилий со стороны водителя. Это особенно важно в условиях городского движения, где частые переключения передач могут вызывать усталость.
• Автоматическая компенсация износа: Гидравлические системы автоматически компенсируют износ дисков сцепления, что позволяет поддерживать стабильную работу системы на протяжении всего срока службы.
• Устойчивость к перегреву: Гидравлические приводы менее подвержены перегреву, так как жидкость в системе эффективно отводит тепло, что снижает риск перегрева сцепления при интенсивной эксплуатации.
• Надежность: Гидравлические системы, как правило, более надежны и долговечны, чем механические, так как имеют меньше подвижных частей, что снижает вероятность поломок.

Недостатки гидравлического привода сцепления:

• Сложность конструкции: Гидравлические системы более сложны в конструкции и требуют более тщательного обслуживания. Это может привести к увеличению затрат на ремонт и обслуживание.
• Утечки жидкости: Одним из основных недостатков является возможность утечек гидравлической жидкости, что может привести к потере давления в системе и, как следствие, к неэффективной работе сцепления.
• Чувствительность к загрязнениям: Гидравлические системы чувствительны к загрязнениям и требуют использования чистой жидкости. Загрязнение может привести к поломке или снижению эффективности работы системы.
• Стоимость: Гидравлические приводы, как правило, дороже в производстве и установке по сравнению с механическими системами, что может увеличить стоимость автомобиля.
• Необходимость в специальном обслуживании: Гидравлические системы требуют регулярного обслуживания, включая проверку уровня жидкости и состояния компонентов, что может быть неудобно для владельцев автомобилей.

В заключение, гидравлический привод сцепления имеет свои сильные и слабые стороны. Выбор между гидравлической и механической системой зависит от предпочтений водителя, условий эксплуатации автомобиля и бюджета на его обслуживание. Понимание этих аспектов поможет сделать осознанный выбор при покупке или обслуживании автомобиля.

Вопрос-ответ

Как устроено гидравлическое сцепление?

В системе гидравлического сцепления устанавливаются 2 цилиндра, обеспечивающих эффективную передачу усилия от педали к вилке выключения сцепления. Главный цилиндр повышает давление в гидроприводе при нажатии педали, а рабочий цилиндр передает это усилие уже непосредственно на само сцепление.

Как работает гидравлическая система сцепления?

При нажатии на педаль сцепления движущийся поршень главного цилиндра вытесняет тормозную жидкость в рабочий цилиндр. Вытесняемая жидкость толкает подвижный поршень рабочего цилиндра, который затем воздействует на вилку сцепления, которая, в свою очередь, воздействует на выжимной подшипник сцепления, выключая сцепление.

Как работает гидропривод сцепления?

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос. Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления.

Какие детали входят в привод сцепления?

Привод объединяет несколько элементов: педаль сцепления, рычажную передачу и приводной трос.

Советы

СОВЕТ №1

Перед началом работы с гидравлическим приводом сцепления обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять особенности конструкции и избежать ошибок при обслуживании.

СОВЕТ №2

Регулярно проверяйте уровень гидравлической жидкости в системе сцепления. Низкий уровень может привести к неправильной работе привода и, как следствие, к повреждению сцепления.

СОВЕТ №3

При замене компонентов гидравлического привода сцепления используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы системы.

СОВЕТ №4

Если вы заметили утечки жидкости или изменения в работе сцепления, не откладывайте диагностику. Раннее выявление проблем поможет избежать более серьезных поломок и затрат на ремонт.
