Автомобильный прикуриватель — это не только устройство для розжига сигарет, но и важный элемент для подключения аксессуаров и зарядных устройств в автомобиле. Знание его конструкции и схемы подключения, включая полярность, необходимо для безопасного и эффективного использования. Эта статья объяснит принципы работы прикуривателя, его устройство и правильную схему подключения, что поможет избежать коротких замыканий и повреждений электрооборудования автомобиля.

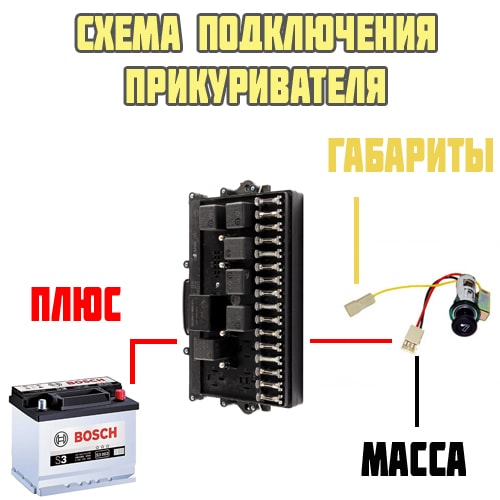

Подключение прикуривателя
Устройство получает питание от бортовой сети автомобиля через монтажный блок, напрямую от аккумулятора, без использования реле. Защита осуществляется с помощью плавкого предохранителя на 10 ампер.
При возникновении короткого замыкания ток резко увеличивается, и предохранитель срабатывает, разрывая цепь и предотвращая возможность возгорания проводки.
Для дополнительной защиты и возможности ручного управления подачей тока прикуриватель можно подключить через реле, однако в отечественных автомобилях такая схема не применяется. К патрону на панели подводятся три провода:
- Постоянный «минус»;
- Постоянный «плюс» от аккумулятора через предохранитель;
- «Плюс» от габаритных ламп, который соединяется с лампочкой подсветки устройства и функционирует только при включенном внешнем освещении.
Подключать прикуриватель к системе зажигания электрического автомобиля возможно лишь с использованием реле, иначе цепь не выдержит нагрузки.
Автомобильный прикуриватель, несмотря на свою простоту, является важным компонентом электрооборудования автомобиля. Специалисты подчеркивают, что его конструкция включает нагревательный элемент, который, при подаче напряжения, нагревается и позволяет использовать прикуриватель для поджигания сигарет или подключения различных аксессуаров. Схема подключения прикуривателя основывается на правильной полярности: положительный контакт обычно обозначается красным проводом, а отрицательный — черным. Неправильное подключение может привести к короткому замыканию или выходу устройства из строя. Эксперты рекомендуют регулярно проверять состояние прикуривателя и его проводки, чтобы избежать проблем с электроникой автомобиля. Правильное использование и обслуживание этого элемента гарантируют надежную работу всех подключаемых устройств.
Автомобильный прикуриватель, несмотря на свою простоту, является важным элементом электрооборудования автомобиля. Эксперты отмечают, что его устройство включает в себя нагревательный элемент и механизм, который обеспечивает автоматическое отключение при достижении определенной температуры. Это предотвращает перегрев и возможные повреждения.
С точки зрения подключения, прикуриватель работает от бортовой сети автомобиля, и правильная полярность подключения имеет критическое значение. Положительный контакт обычно обозначается красным проводом, а отрицательный — черным. Неправильное подключение может привести к короткому замыканию и выходу из строя как самого прикуривателя, так и других электрических систем автомобиля.
Таким образом, соблюдение правил подключения и понимание устройства прикуривателя являются ключевыми для его надежной работы и безопасности.

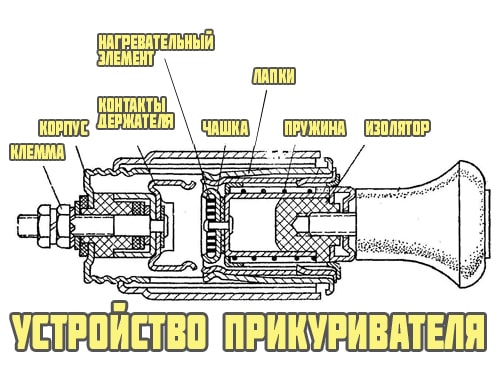

Устройство
Традиционный автомобильный прикуриватель состоит их двух частей – патрона и гнезда. В центре патрона расположен металлический стержень, играющий роль положительного контакта.
Контактом «-» служит внешняя металлическая оболочка.
Между положительным и отрицательным контактами расположена прокладка, исключающая их соприкосновение. Соединение «+» и «-» осуществляется через нихромовую спираль, которая выполняет функцию нагревательного элемента.
Читайте также:
При подаче электричества ток проходит через спираль, нагревая ее до высоких температур. После достижения патроном определенной температуры подача электрического тока прекращается с помощью теплового реле, расположенного в пластмассовой ручке.
Гнездо представляет собой продолговатое углубление в панели автомобиля, в которое вставлена металлическая трубка и центральный контакт. На центральный контакт подается «+» с аккумулятора. Боковая оболочка гнезда служит постоянным «минусом». Также на корпусе прикуривателя расположена лампа подсветки, включающаяся автоматически при активации ламп внешнего освещения.
Чтобы включить режим нагрева, необходимо утопить его патрон в гнездо. При этом он зафиксируется в нажатом положении, положительный контакт патрона соединиться с «+» гнезда, «-» гнезда будет контактировать с «минусовой» клеммой патрона.
Нагревательный элемент начнет работать. Как правило, для нагрева спирали достаточно 15-20 секунд, после чего патрон возвращается в исходное положение с легким щелчком. При низком напряжении в бортовой сети время нагрева может увеличиваться.
| Компонент | Функция | Полярность (относительно автомобильной сети) |
|---|---|---|
| Предохранитель | Защита от перегрузки по току | – |
| Нагревательный элемент | Преобразование электрической энергии в тепловую | + |
| Контакты (гнездо) | Обеспечение электрического соединения с вилкой прикуривателя | + и – |
| Корпус | Защита внутренних компонентов, заземление | – |
| Элемент прикуривателя | Описание | Полярность |
|---|---|---|
| Центральный контакт | Положительный контакт, расположенный в центре гнезда прикуривателя. | +12В (плюс) |
| Боковые контакты (корпус) | Отрицательные контакты, расположенные по бокам гнезда прикуривателя. | Масса (минус) |
| Предохранитель | Защищает цепь прикуривателя от перегрузок и коротких замыканий. | Включается в цепь питания +12В |
| Провод питания | Подводит напряжение +12В от бортовой сети автомобиля к прикуривателю. | К центральному контакту через предохранитель |
| Провод массы | Подключает корпус прикуривателя к массе автомобиля. | К боковым контактам (корпусу) |
| Разъем (штекер) | Вставляется в гнездо прикуривателя для подключения внешних устройств. | Центральный контакт – +12В, боковые контакты – масса |
Интересные факты
Вот несколько увлекательных фактов о прикуривателе в автомобиле и его использовании:
- Исторические корни: Прикуриватель в автомобиле изначально был создан для разжигания сигарет, но со временем его применение значительно расширилось. В настоящее время он служит не только для курения, но и для подключения разнообразных электрических приборов, таких как зарядные устройства для мобильных телефонов, навигаторов и других аксессуаров.
- Технические характеристики: Прикуриватель обычно функционирует при напряжении 12 В и способен обеспечивать ток в пределах 10-15 А. Это позволяет использовать его для питания различных устройств, однако важно учитывать допустимую нагрузку, чтобы избежать перегрева и повреждения проводки.
- Правила подключения: При подключении устройств к прикуривателю необходимо соблюдать полярность. Обычно центральный контакт прикуривателя является положительным (+), а внешний – отрицательным (-). Неправильное подключение может привести к короткому замыканию и повредить как устройство, так и автомобиль. Поэтому многие устройства оснащены защитой от обратной полярности, что помогает избежать повреждений.
Эти факты подчеркивают как историческую значимость, так и технические особенности автомобильного прикуривателя.
Усовершенствование

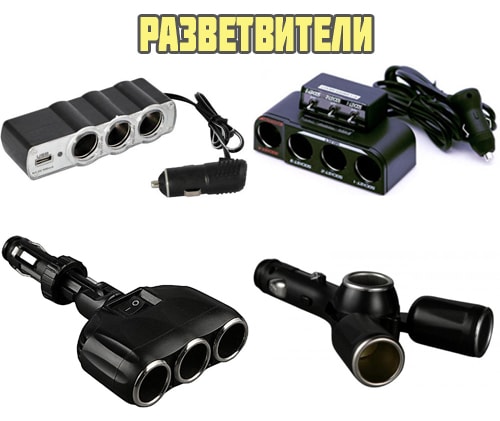

Прикуриватель в автомобиле используется для подключения различных устройств, и одного гнезда может быть недостаточно. Увеличить их количество можно с помощью разветвителей и адаптеров, доступных в магазинах автотоваров.
Разветвитель представляет собой блок с двумя или тремя гнездами, который подключается к стандартному прикуривателю через разъем, соединенный проводом с контактами тройника.
Установить разветвитель можно на панели автомобиля с помощью двустороннего скотча или силиконового герметика, что позволяет одновременно подключать несколько устройств.
-
Читайте также:
Безопасность и предостережения при использовании прикуривателя
При эксплуатации автомобильного прикуривателя необходимо придерживаться определенных мер предосторожности, чтобы избежать возможных повреждений как автомобиля, так и подключаемых устройств. Обычно прикуриватель функционирует на напряжении 12 В, и его неправильное использование может привести к короткому замыканию, перегреву или даже возгоранию.
Первое, на что стоит обратить внимание, — это правильная полярность подключения. Прикуриватель имеет два контакта: положительный (+) и отрицательный (-). Неправильное подключение может не только повредить устройство, но и вызвать сбои в электрической системе автомобиля. Поэтому перед подключением любого устройства важно убедиться в его совместимости с прикуривателем и проверить полярность.
Также следует помнить, что прикуриватель предназначен для кратковременного использования. Длительное подключение устройств с высоким потреблением тока может привести к перегреву проводки и, как следствие, к ее повреждению. Рекомендуется использовать прикуриватель только для зарядки мобильных устройств, работы небольших приборов или в качестве источника питания для аксессуаров, которые не требуют значительного тока.
При использовании прикуривателя стоит избегать подключения нескольких устройств одновременно, так как это может привести к перегрузке системы. Если необходимо использовать несколько приборов, лучше воспользоваться специальными адаптерами или распределителями, которые оснащены встроенными предохранителями и защитой от перегрузки.
Не забывайте также регулярно проверять состояние прикуривателя и его контактов. Загрязнение или окисление контактов может привести к плохому контакту и, как следствие, к неправильной работе подключаемых устройств. В случае обнаружения повреждений или коррозии рекомендуется заменить прикуриватель или очистить контакты с помощью специальных средств.
Наконец, всегда имейте под рукой предохранители, соответствующие характеристикам вашего автомобиля. В случае перегрузки или короткого замыкания предохранитель сработает и защитит электрическую систему автомобиля от повреждений. Замену предохранителей следует производить только при выключенном зажигании.
Соблюдение этих простых рекомендаций поможет вам безопасно использовать автомобильный прикуриватель и продлить срок службы как самого устройства, так и подключаемых к нему приборов.
Типы прикуривателей и их особенности
Автомобильные прикуриватели, также известные как 12-вольтовые розетки, являются важным элементом в современных автомобилях. Они предназначены для подключения различных электрических устройств, таких как зарядные устройства для мобильных телефонов, навигаторов, компрессоров и других аксессуаров. Существует несколько типов прикуривателей, каждый из которых имеет свои особенности и предназначение.
-
Читайте также:
1. Стандартный прикуриватель
Стандартный прикуриватель, который чаще всего встречается в автомобилях, представляет собой цилиндрическую розетку, в которую вставляется специальный штекер. Он работает от бортовой сети автомобиля с напряжением 12 В. Этот тип прикуривателя обычно используется для подключения устройств, которые требуют относительно небольшой мощности, таких как зарядные устройства для мобильных телефонов и GPS-навигаторов.
2. Прикуриватель с USB-портом
Современные автомобили все чаще оснащаются прикуривателями, имеющими встроенные USB-порты. Это позволяет напрямую подключать устройства, которые заряжаются через USB, без необходимости использования дополнительных адаптеров. Такие прикуриватели могут обеспечивать различные уровни выходного тока, что позволяет быстро заряжать устройства, поддерживающие быструю зарядку.
3. Прикуриватель с повышенной мощностью
Некоторые автомобили могут быть оснащены прикуривателями, которые способны выдавать более высокий ток, что позволяет подключать более мощные устройства, такие как автомобильные холодильники или инверторы. Эти прикуриватели обычно имеют более крупные размеры и могут быть обозначены специальными символами, указывающими на их мощность. Важно помнить, что использование таких прикуривателей требует соблюдения осторожности, чтобы избежать перегрева и повреждения электрической системы автомобиля.
4. Прикуриватель с защитой от короткого замыкания
Некоторые модели прикуривателей имеют встроенные защитные механизмы, которые предотвращают повреждение как самого прикуривателя, так и подключаемых устройств в случае короткого замыкания. Эти устройства могут автоматически отключать питание при возникновении неисправностей, что значительно повышает безопасность эксплуатации.
5. Прикуриватель с функцией автоматического отключения
Некоторые прикуриватели оснащены функцией автоматического отключения, которая позволяет отключать питание после определенного времени бездействия. Это особенно полезно для предотвращения разряда аккумулятора, если устройство было оставлено подключенным на длительный срок.
Заключение
Выбор типа прикуривателя зависит от потребностей пользователя и устройств, которые планируется подключать. При этом важно учитывать мощность, безопасность и дополнительные функции, которые могут значительно упростить использование прикуривателя в автомобиле. Правильный выбор и использование прикуривателя обеспечит надежную работу подключаемых устройств и безопасность в процессе эксплуатации.
Вопрос-ответ
Какая полярность у автомобильного прикуривателя?
Центральный контакт прикуривателя всегда является положительным полюсом, то есть плюсом. Это маленький металлический «язычок» или пружинящий контакт в самом центре гнезда, который первым касается штекера при подключении устройства.
Где плюс и минус у автомобильного прикуривателя?
Первые два провода подсоединяются не напрямую, а через замок зажигания и управляющее разгрузочное реле. Тем, кто собирается подключать к разъёму какое-либо оборудование, следует помнить главное: в центре находится плюс, а на корпусе – минус.
Как правильно подсоединить провода прикуривателя?
Чтобы правильно подсоединить провода прикуривателя, сначала убедитесь, что оба автомобиля выключены. Подключите один конец красного провода к положительной клемме (плюс) разряженного аккумулятора, а другой конец — к положительной клемме заряжаемого аккумулятора. Затем подключите один конец черного провода к отрицательной клемме (минус) заряжаемого аккумулятора, а другой конец — к незакрашенной металлической части автомобиля с разряженным аккумулятором. После подключения проверьте соединения и запустите двигатель автомобиля с работающим аккумулятором.
-
Читайте также:
Как устроен прикуриватель в машине?
Практически все автомобильные прикуриватели состоят из патрона и гнезда. Внешняя оболочка из металла играет роль отрицательного контакта, а стержень, расположенный в центре патрона, – положительного. Важно исключить соприкосновение контактов. Специально для этого между ними располагается специальная прокладка.
Советы
СОВЕТ №1
Перед подключением любого устройства к прикуривателю, убедитесь, что оно совместимо с его выходным напряжением (обычно 12 В). Это поможет избежать повреждения как устройства, так и системы автомобиля.
СОВЕТ №2
Обратите внимание на полярность подключения. Прикуриватель имеет положительный (+) и отрицательный (-) контакты. Неправильное подключение может привести к короткому замыканию и выходу из строя электроники.
СОВЕТ №3
Регулярно проверяйте состояние прикуривателя и его контактов. Накопление грязи или коррозия могут ухудшить соединение и привести к нестабильной работе подключаемых устройств.
СОВЕТ №4
Если вы планируете использовать прикуриватель для подключения мощных устройств, рассмотрите возможность установки дополнительного предохранителя. Это защитит вашу автомобильную электросистему от перегрузок и повреждений.
