Сцепление — ключевой элемент трансмиссии автомобиля, обеспечивающий плавное переключение передач и передачу мощности от двигателя к колесам. В статье рассмотрим принцип работы однодискового и двухдискового сцепления, их устройство, отличия и конструкции. Понимание работы сцепления поможет автовладельцам лучше ориентироваться в технических аспектах автомобилей и принимать обоснованные решения при обслуживании и ремонте трансмиссии.
Назначение сцепления
Основная задача сцепления — обеспечить плавное соединение между валом коробки передач и маховиком двигателя внутреннего сгорания при старте и переключении передач. Сцепление выполняет роль выключателя крутящего момента и защищает трансмиссию от перегрузок и повреждений при резком торможении.
Сцепление является ключевым элементом трансмиссии, обеспечивающим плавный переход мощности от двигателя к колесам. Эксперты отмечают, что его основная функция заключается в возможности временно разъединять и соединять двигатель с трансмиссией, что позволяет водителю управлять автомобилем более эффективно. Правильная работа сцепления критически важна для предотвращения износа других компонентов трансмиссии и обеспечения безопасного вождения. Специалисты подчеркивают, что регулярная диагностика и своевременная замена сцепления могут значительно продлить срок службы автомобиля и улучшить его динамические характеристики. Кроме того, современные технологии, такие как автоматические сцепления, делают управление автомобилем более комфортным и доступным для широкого круга водителей.
Виды
Системы сцепления различаются по следующим признакам:
- по количеству ведомых дисков (однодисковые и многодисковые). Первые имеют большее распространение.
- по среде работы (сухие и влажные). Первые являются самыми популярными и распространенными. Влажной система называется тогда, когда элементы находятся в масляной ванне.
- по приводу в действие механизма (механические, электрические, гидравлические, комбинированные).
- по типу нажатия на прижимной диск (с центральной диафрагмой, с круговым расположением пружин).
| Тип сцепления | Преимущества | Недостатки |
|---|---|---|
| Механическое (сухое однодисковое) | Простота конструкции, надежность, низкая стоимость | Низкий КПД, рывки при переключении передач, износ |
| Механическое (многодисковое сухое) | Высокая прочность, плавность включения | Сложная конструкция, высокая стоимость, большой вес |
| Гидравлическое (мокрое многодисковое) | Плавное включение, высокая износостойкость, большой крутящий момент | Сложная конструкция, высокая стоимость, зависимость от гидравлической системы |
| Полуавтоматическое | Удобство использования, автоматическое выключение | Более высокая стоимость, ограниченный ресурс |
| Автоматическое | Максимальное удобство, плавность переключения | Высокая стоимость, сложность конструкции, зависимость от электроники |
Интересные факты
Вот несколько интересных фактов о сцеплении и его роли в трансмиссии:
-
Принцип работы сцепления: Сцепление работает по принципу трения. Когда водитель нажимает на педаль сцепления, диск сцепления отделяется от маховика, что позволяет переключать передачи без повреждения трансмиссии. Это позволяет двигателю работать независимо от колес, что особенно важно при старте и переключении передач.
-
Разнообразие типов сцеплений: Существует несколько типов сцеплений, включая механические, гидравлические и электромагнитные. Каждый из них имеет свои преимущества и недостатки. Например, гидравлические сцепления обеспечивают более плавное и легкое управление, в то время как механические сцепления могут быть более надежными в условиях экстремальных нагрузок.
-
Сцепление и эффективность топлива: Правильная работа сцепления может значительно повлиять на эффективность расхода топлива. Если сцепление не полностью разъединяется, это может привести к пробуксовке, что увеличивает расход топлива и снижает производительность автомобиля. Поэтому регулярное обслуживание и проверка сцепления являются важными для поддержания экономичности автомобиля.

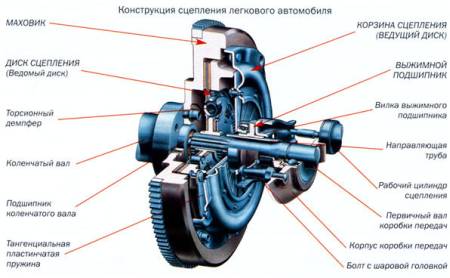

Состав узла сцепления
Нажимной диск
Данный элемент, получивший простонародное название «корзина», является основанием выпуклой округлой формы. Выжимные пружины имеют соединение с прижимной площадкой (также округлой).
Ведомый диск
Имеет округлую форму и состоит из нескольких элементов: основания, шлицевой муфты, фрикционных накладок и демпферных пружин. Пружины, расположенные вокруг муфты, снижают вибрации. Фрикционные накладки изготавливаются из углепластикового композита, а также могут быть керамическими, кевларовыми и из других материалов. Они крепятся к основанию специальными заклепками.
Выжимной подшипник
Одна из его сторон представляет собой нажимную площадку округлой формы. Располагается на первичном валу, выступающем из коробки передач, и крепится на защитном кожухе вала. Вилкой привода подшипник приводится в действие вследствие нажатия на оправку последнего. Принцип работы подшипника может быть либо оттягивающий, либо нажимной.
Система привода
Системы сцепления бывают механическими, электрическими и гидравлическими.
- В механической системе усилие от педали передается на выжимную вилку через трос в защитном кожухе.
- Электрическая система включает электродвигатель, соединенный с тросом, который активируется нажатием на педаль.
- Гидравлическая система состоит из главного и рабочего цилиндров, соединенных трубкой, выдерживающей высокое давление. При нажатии на педаль активируется шток главного цилиндра с поршнем, который создает давление в тормозной жидкости. Это давление передается к рабочему цилиндру, где поршень также перемещает шток, нажимая на выжимную вилку.
Педаль сцепления
Она располагается возле педалей газа и тормоза, находится всегда слева. В машинах с автоматической коробкой передач этот элемент отсутствует, но сам механизм сцепления имеет место быть.
Читайте также:

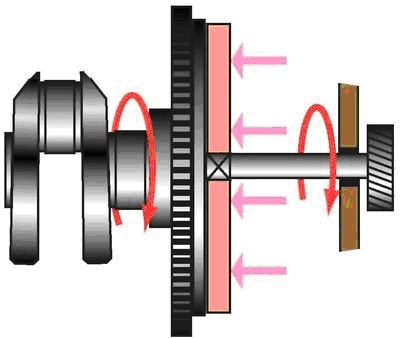

Принцип работы
Как функционирует сцепление? Рассмотрим наиболее распространенный тип – постоянно активированное однодисковое сцепление (сухое). Основной принцип работы сцепления заключается в надежном сжатии поверхностей маховика, прижимной пластины и накладок диска.
Однодисковое, сухое
Благодаря выжимным пружинам, в положении работы нажимной диск очень крепко прижат к диску сцепления, тем самым прижимая его к маховику. В муфту входит первичный вал, крутящий момент на который передается от диска сцепления.
Нажатие активирует работу системы привода: на выжимные трубы нажимает подшипник, а рабочая поверхность «корзины» отделяется от диска сцепления. В результате освобождения диска, первичный вал перестает вращаться, хотя двигатель все еще находится в заведенном состоянии.
Двухдисковое
Как функционирует система с двумя дисками? В этом случае «корзина» включает две рабочие поверхности и два диска сцепления. Ограничительные втулки и механизм регулировки давления расположены между плоскостями ведущего диска. Процесс разъединения вала и маховика аналогичен однодисковой системе.
В автоматических коробках передач чаще всего используется многодисковое влажное сцепление. Педаль отсутствует, и выжим осуществляется с помощью сервопривода, или актуатора.
Сервоприводы бывают электрическими, шаговыми и гидравлическими. Их управление осуществляется электронным блоком или гидравлическим распределителем, в зависимости от конструкции. Также разработаны роботизированные трансмиссии с двумя сцеплениями, работающими поочередно.
Проблемы и неисправности сцепления
Сцепление является одним из ключевых компонентов трансмиссии автомобиля, и его неисправности могут привести к серьезным проблемам в работе всего транспортного средства. Основные проблемы, связанные со сцеплением, могут быть вызваны как механическими повреждениями, так и неправильной эксплуатацией.
Одной из наиболее распространенных проблем является износ фрикционных дисков. Со временем, в результате постоянного трения, материал дисков теряет свои свойства, что приводит к снижению сцепления. Это может проявляться в виде пробуксовки сцепления, когда двигатель работает, но автомобиль не ускоряется должным образом. В таких случаях необходимо заменить изношенные диски на новые.
Еще одной распространенной неисправностью является утечка рабочей жидкости из системы сцепления. Это может происходить из-за повреждений в трубопроводах или износа уплотнителей. Утечка жидкости приводит к снижению давления в системе, что, в свою очередь, затрудняет или делает невозможным переключение передач. Важно регулярно проверять уровень жидкости и состояние системы, чтобы избежать подобных проблем.
-
Читайте также:
Также стоит отметить, что неправильная регулировка сцепления может стать причиной его неисправностей. Если сцепление слишком сильно или слишком слабо отрегулировано, это может привести к преждевременному износу компонентов. Важно следить за правильной настройкой сцепления, чтобы обеспечить его долговечность и надежность.
Не менее важной проблемой является перегрев сцепления, который может возникнуть из-за частого пробуксовки или неправильного использования автомобиля, например, при частых стартах на скользкой поверхности. Перегрев приводит к ухудшению характеристик фрикционных материалов и может вызвать их разрушение. В таких случаях рекомендуется избегать резких стартов и перегрузок, а также следить за состоянием сцепления.
Наконец, стоит упомянуть о проблемах, связанных с механическими повреждениями, такими как трещины или деформации в корпусе сцепления. Эти повреждения могут возникнуть в результате неаккуратной эксплуатации или производственных дефектов. В случае обнаружения таких проблем необходимо провести диагностику и, при необходимости, заменить поврежденные компоненты.
В заключение, регулярное техническое обслуживание и внимательное отношение к работе сцепления помогут избежать многих проблем и продлить срок службы этого важного элемента трансмиссии. При первых признаках неисправностей рекомендуется обратиться к специалистам для диагностики и ремонта.
Вопрос-ответ
Какую роль выполняет сцепление?
Сцепление — элемент трансмиссии, который участвует в передаче крутящего момента от двигателя к колесам, меняя его величину и направление. Оно разъединяет и плавно соединяет двигатель с другими элементами трансмиссии, обеспечивает переключение передач на автомобилях с механической коробкой.
Зачем нужно сцепление простыми словами?
– Сцепление служит для передачи крутящего момента от двигателя к коробке передач и её прерывания. – В состав сцепления входят ведомый диск, ведущий диск (корзина), выжимной подшипник и привод. Сцепление включено, когда ведомый диск зажат между маховиком и ведущим диском корзины, и выключено, когда между ними нет связи.
Как связаны сцепление и коробка передач?
Когда водитель нажимает педаль сцепления, происходит разъединение двигателя и коробки передач, что позволяет переключать передачи без трения зубьев шестерен. Отпуская педаль, водитель снова соединяет эти два узла, и крутящий момент передается на колеса, обеспечивая движение автомобиля.
Какова роль сцепления?
Сцепление автомобиля — это механическое устройство, используемое в двигателе с механической коробкой передач, которое включает и выключает передачу мощности между двигателем и коробкой передач. Оно позволяет водителю плавно и эффективно переключать передачи при работающем двигателе.
Советы
СОВЕТ №1
Регулярно проверяйте состояние сцепления. Обратите внимание на признаки износа, такие как проскальзывание при переключении передач или трудности с включением передачи. Это поможет избежать серьезных поломок и дорогостоящего ремонта.
-
Читайте также:
СОВЕТ №2
Используйте сцепление правильно. Избегайте резкого отпускания педали сцепления и старайтесь плавно переключать передачи. Это не только продлит срок службы сцепления, но и обеспечит более комфортное вождение.
СОВЕТ №3
Обратите внимание на уровень жидкости в системе сцепления. Низкий уровень жидкости может привести к проблемам с работой сцепления. Регулярно проверяйте и при необходимости доливайте жидкость, чтобы обеспечить надежную работу трансмиссии.
СОВЕТ №4
При замене сцепления выбирайте качественные запчасти. Использование оригинальных или проверенных аналогов поможет избежать проблем в будущем и обеспечит надежную работу трансмиссии на длительный срок.
