Пьезоэлемент для увлажнителя как проверить

Пьезоэлементы обеспечивают распыление воды в увлажнителях воздуха, создавая мелкодисперсный туман. Со временем они могут выходить из строя, что снижает производительность устройства. В этой статье мы рассмотрим, как проверить работоспособность пьезоэлемента увлажнителя. Это поможет выявить проблемы и продлить срок службы устройства, а также избежать ненужных затрат на ремонт или замену.

Мембрана ультразвуковая для увлажнителя воздуха как проверить

Строительство

Ваш увлажнитель воздуха, вероятно, долгое время работал безупречно, создавая комфортную атмосферу в вашем доме.

Однако со временем могут возникнуть различные неисправности, сбои в работе или даже полная остановка устройства.

В некоторых ситуациях может потребоваться помощь сервисного центра. Тем не менее, многие неисправности можно устранить самостоятельно.

Давайте рассмотрим, какие проблемы могут возникнуть с климатическим оборудованием, в чем заключаются причины этих неисправностей и как выполнить ремонт увлажнителя воздуха своими руками.

Но прежде всего, давайте вспомним, как устроен этот прибор и чем отличаются различные его модели.

Эксперты рекомендуют несколько простых методов для проверки работоспособности пьезоэлемента увлажнителя. В первую очередь, следует визуально осмотреть элемент на наличие повреждений или коррозии. Если видимых дефектов нет, можно использовать мультиметр для измерения сопротивления: нормальные значения должны находиться в пределах нескольких Ом. Также полезно провести тест на звук: при подаче напряжения пьезоэлемент должен издавать высокочастотный звук. Если звук отсутствует, это может свидетельствовать о неисправности. Наконец, важно проверить подключение проводов и контактов, так как плохой контакт может привести к неправильной работе устройства. Эти простые шаги помогут быстро определить состояние пьезоэлемента и избежать ненужных затрат на ремонт.

https://youtube.com/watch?v=lyifH-ymSwQ

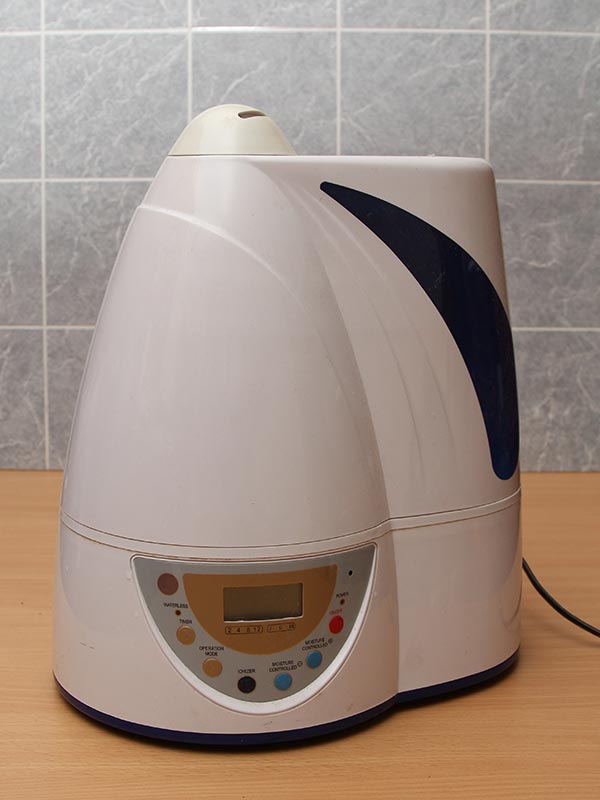

Виды увлажнителей воздуха и принцип работы

В зависимости от способа получения пара, увлажнители делятся на:

1. Паровые.
2. Традиционные (классические или холодного пара).
3. Ультразвуковые.

В паровом агрегате происходит горячее испарение.

Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.

В двух других вариантах нагревания не происходит.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей.

Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.

Признак неисправности	Метод проверки	Возможная причина
Нет тумана/пара	Визуальный осмотр, проверка питания	Загрязнение, трещина, отсутствие контакта, неисправность генератора
Слабый туман/пар	Визуальный осмотр, проверка питания	Загрязнение, частичное повреждение, низкое напряжение
Необычный шум (скрежет, треск)	Визуальный осмотр, прослушивание	Механическое повреждение, отслоение покрытия
Перегрев пьезоэлемента	Ощупывание (осторожно!), проверка питания	Короткое замыкание, неправильное подключение, перегрузка
Отсутствие вибрации (при касании)	Осторожное касание, проверка питания	Отсутствие питания, обрыв цепи, полное разрушение
Изменение цвета (потемнение, пятна)	Визуальный осмотр	Перегрев, химическое воздействие, износ
Появление накипи/отложений	Визуальный осмотр	Использование жесткой воды, отсутствие регулярной чистки
Увлажнитель включается, но не работает	Проверка питания, осмотр платы управления	Неисправность пьезоэлемента, проблемы с электроникой
Увлажнитель работает с перебоями	Проверка контактов, осмотр пьезоэлемента	Плохой контакт, частичное повреждение, нестабильное питание

Интересные факты

Вот несколько интересных фактов о пьезоэлементах и их использовании в увлажнителях:

1. Принцип работы: Пьезоэлементы работают на основе пьезоэлектрического эффекта, который позволяет им преобразовывать электрическую энергию в механические колебания. В увлажнителях эти колебания создают ультразвуковые волны, которые разбивают воду на мелкие капли, образуя водяной туман.

2. Проверка работоспособности: Чтобы проверить пьезоэлемент, можно использовать простой метод: подключите его к источнику переменного тока и послушайте, издает ли он высокочастотный звук. Если звук слышен, это означает, что элемент работает. Также можно проверить его с помощью мультиметра на наличие короткого замыкания или обрыва цепи.

3. Долговечность и уход: Пьезоэлементы могут служить долго, но их эффективность может снижаться из-за накопления минеральных отложений из воды. Регулярная очистка увлажнителя и использование дистиллированной воды могут значительно продлить срок службы пьезоэлемента и улучшить качество увлажнения.

https://youtube.com/watch?v=z2SaZji83tg

Конструктивные особенности

Устройство парового увлажнителя

Корпус паровых увлажнителей может иметь разную форму, но основные элементы одни и те же. В верхней части бак с водой (может быть и сбоку). Под ним пластиковый отсек с электроникой:

1. Кулер, который через нижнюю решётку засасывает воздух.
2. Круглый плоский пьезоэлемент (нагреватель).
3. Блок управления.
4. Генератор.

Перед покупкой увлажнителя воздуха рекомендуется изучить все варианты приборов. Увлажнитель воздуха – какой лучше, расскажем в статье.

Какой увлажнитель воздуха лучше выбрать в детскую комнату? Следующие советы помогут вам определиться с выбором.

Не готовы тратиться на электрический увлажнитель? Рассмотрите вариант увлажнителя воздуха на батарею – это дешево и эффективно. По ссылке https://microklimat.pro/sistemy-ventilyacii/uvlazhnitel-vozduxa-na-batareyu.html вы найдете обзор моделей данного типа приборов.

https://youtube.com/watch?v=swXgbgU-eFw

Устройство ультразвукового увлажнителя

Внутри устройства располагаются:

• электронный модуль;
• блок питания;
• усилитель сигнала;
• излучатель на керамической основе (по внешнему виду напоминает стандартный динамик, но функционирует в ультразвуковом диапазоне);
• вентилятор.

Распространенные проблемы при работе

Увлажнители – достаточно простая и надёжная техника. Чаще всего, они выходят из строя при:

• попадании в корпус влаги;
• неграмотной попытке чистить или обслуживать;
• скачках в электросети.

Попадание в корпус влаги – довольно частое явление. Случиться это может и от постепенного проникновения микрочастиц пара, и при неправильном обращении с устройством. Некоторые модели имеют отверстие для выхода пара в верхней части бака, а заливное отверстие – под баком.

Добраться до него не всегда удобно, иногда требуется снять ёмкость. Поэтому кто-то ошибочно решает влить воду через паровыделитель. В результате вода может попадать в корпус, например, через отверстие из которого выдувается поток от вентилятора.

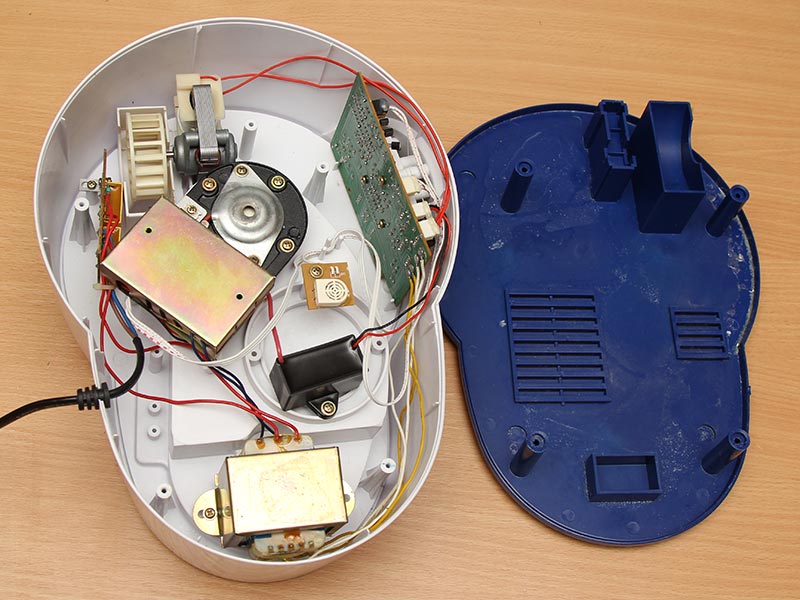

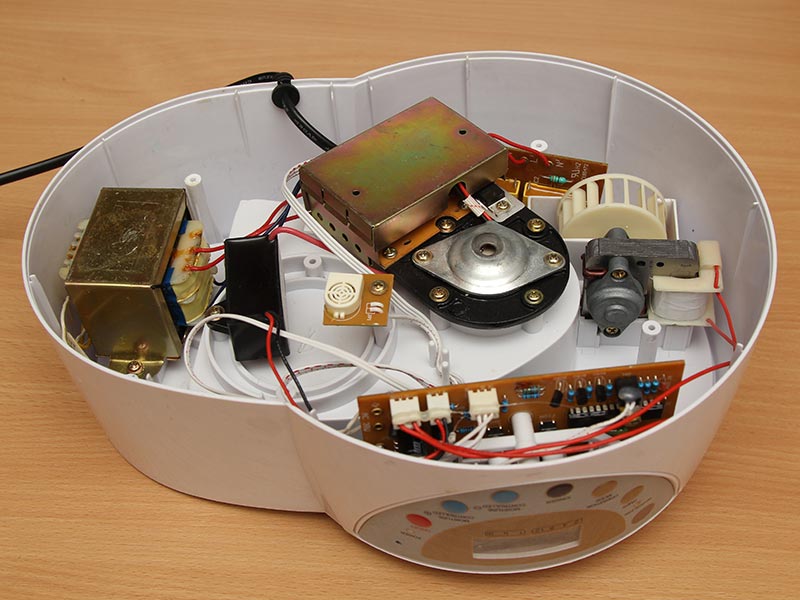

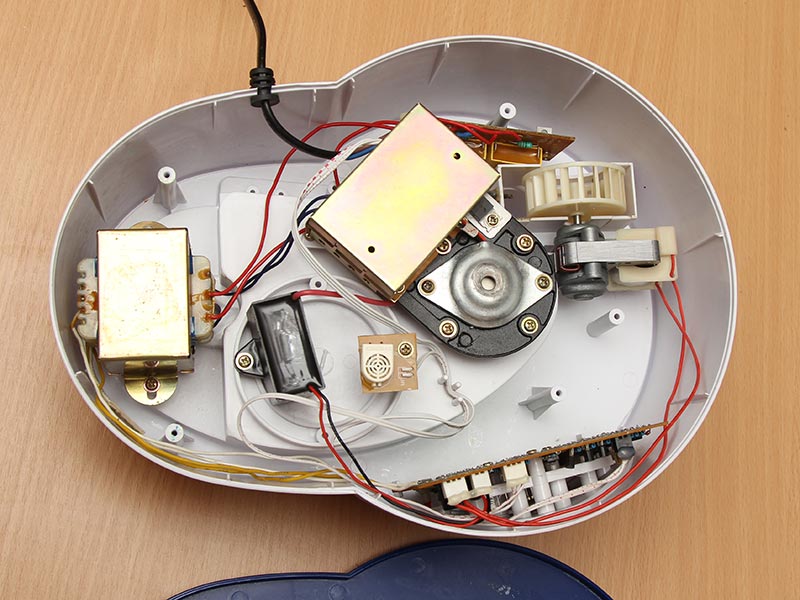

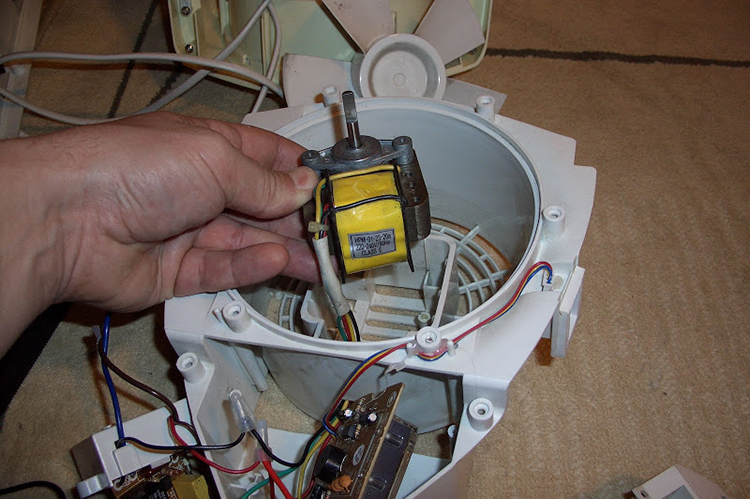

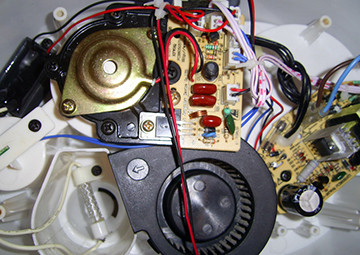

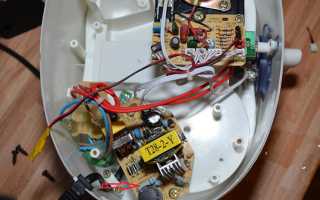

Прибор в разобранном виде

Браться за ремонт увлажнителя можно, если есть базовые знания электрики, тестер или мультиметр, а также навыки пайки.

Рассмотрим основные виды неисправностей климатической техники и способы их устранения.

Нет пара

Отсутствие пара может быть вызвано следующими факторами:

• неисправность генератора;
• коррозия контактов на плате;
• сбой в работе вентилятора;
• повреждение мембраны (в случае ультразвуковых моделей).

Часто устройство начинает работать, и пар может появляться на протяжении короткого времени, а затем прекращается через одну-две минуты.

Не расходуется вода

О нормальной работе мембраны в УЗ устройствах говорит бульканье воды.

Если его нет или оно совсем слабое, скорее всего замене подлежит излучатель. Поломки случаются по разным причинам.

В частности, если была проблема с датчиком уровня, прибор мог работать какое-то время на сухую (датчик уровня мог сломаться сам, или его умышленно замкнули, а потом забыли вовремя отключить увлажнитель).

Плесневелый запах

Если вы заметили неприятный затхлый запах, это сигнализирует о том, что устройство требует дезинфекции. Эта процедура отличается от обычной замены воды в резервуаре. Запах возникает из-за колоний бактерий, которые thrive в условиях повышенной влажности. Также возможно, что вода может начать цвести, и в ней могут развиваться грибки. Часто фильтры становятся основным местом накопления этих микроорганизмов.

Появление налёта

Если на деталях и стенках появляется соляной налет – от него нельзя отмахиваться. Накипь пагубно влияет на технику, снижает его работоспособность и уменьшает ресурс изделия.

Ремонт своими руками

Разборка

Первым делом, устройство разбирается, чтобы можно было заглянуть внутрь и точно выяснить причину поломки. Прибор обесточивается, снимается бак (лучше подготовить чашку, куда помещается ёмкость для жидкости). Сухой тряпочкой протираются остатки влаги в поддоне.

Перевернув оставшуюся часть корпуса, можно обнаружить от 3 до 5 болтов, которые нужно выкрутить и аккуратно снять нижнюю крышку.

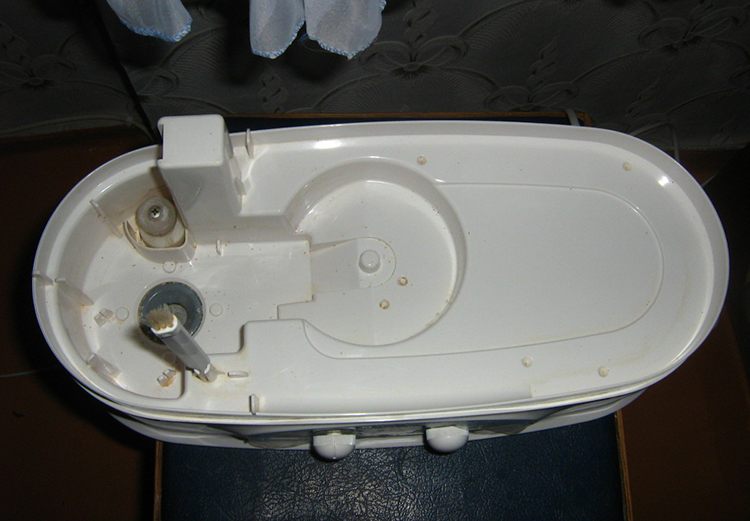

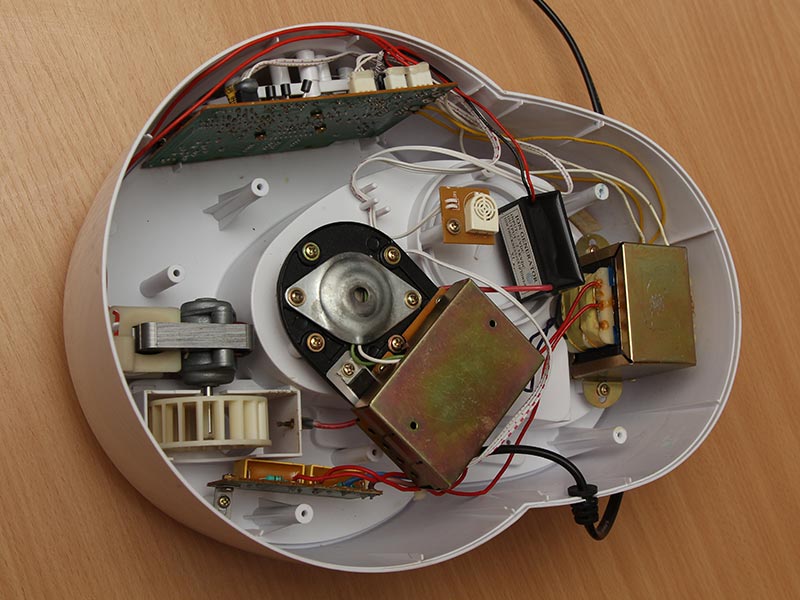

Разборка увлажнителя Boneco

Диагностика

При диагностике возможных неисправностей следует последовательно исключать причины, проводя простые тесты с разобранным устройством:

1. Подключите вилку к электросети и проверьте, функционирует ли вентилятор (или кулер).
2. После 1-2 минут работы (и отключения от сети) ощупайте радиатор транзистора – если он холодный, это указывает на проблему в генераторе.
3. Если мембрана не издает никаких звуков и не проявляет признаков активности, это свидетельствует о поломке излучателя, который необходимо заменить.
4. Также следует прозвонить все контакты на плате.

Чистка

Модели и конструкции могут отличаться, а значит, и процессы чистки тоже.

На внутренних деталях паровых приборов может появляться накипь. Те же методы, которые помогают избавиться от неё в чайниках, применимы и для увлажнителей. Например, можно залить воду с лимонной кислотой.

Замена фильтров – ключевой этап проведения санитарных работ с увлажнителем.

Ёмкость промывается проточной водой и вытирается изнутри мягкой тряпочкой, или мягкой щёткой.

Нельзя во время чистки применять средства для мытья посуды, чистящие средства для унитазов и прочую агрессивную химию. Пострадать могут, как элементы прибора, так и люди, поскольку не удалённые микроскопические элементы вещества, осевшие на стенках, могут попасть в воздух при следующем запуске техники.

Дезинфекция это не просто чистка, а уже удаление микроорганизмов, скопившихся в емкости. Для дезинфекции применяют:

• хлорный отбеливатель;
• уксусную кислоту;
• перекись водорода.

Отбеливатель разводят водой по рецепту. Уксусную кислоту доводят концентрацию до процентного соотношения 10 – 20%. Перекись водорода не разводят.

Заливают эту смесь в увлажнитель, и выдерживают несколько часов.

Очень важно тщательно промыть устройство после процедуры, иначе, последующее использование может нанести серьезный вред здоровью.

Затем протирают мягкой тряпочкой.

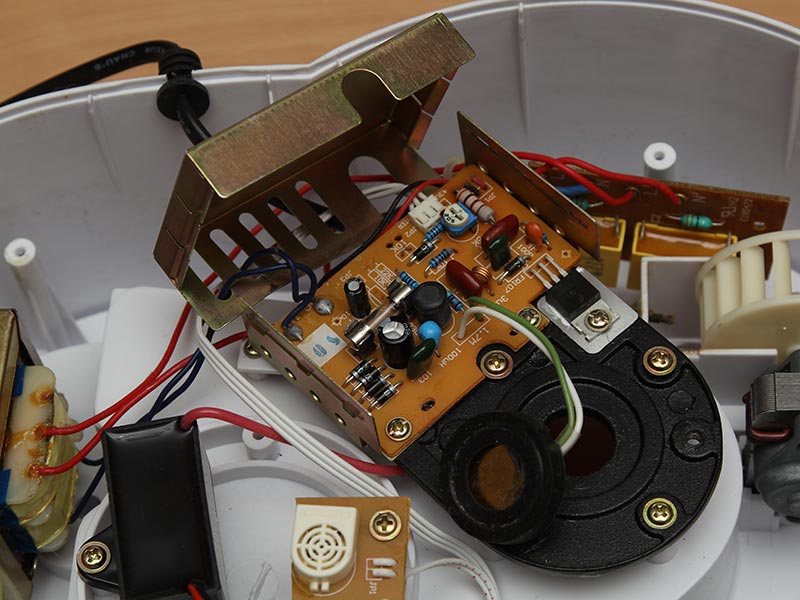

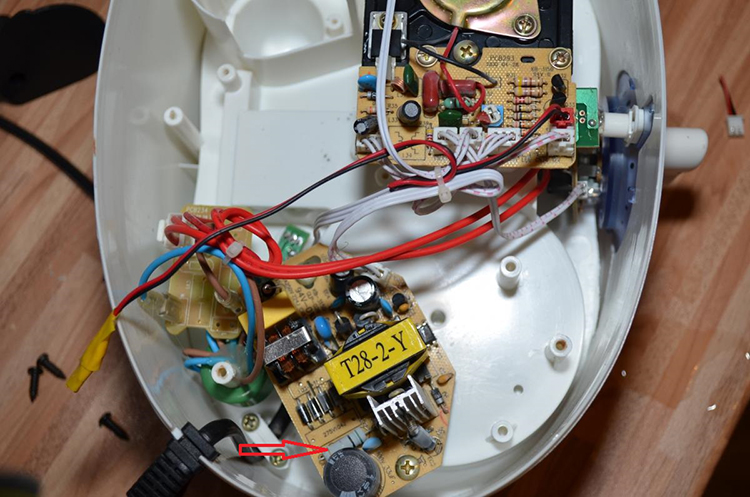

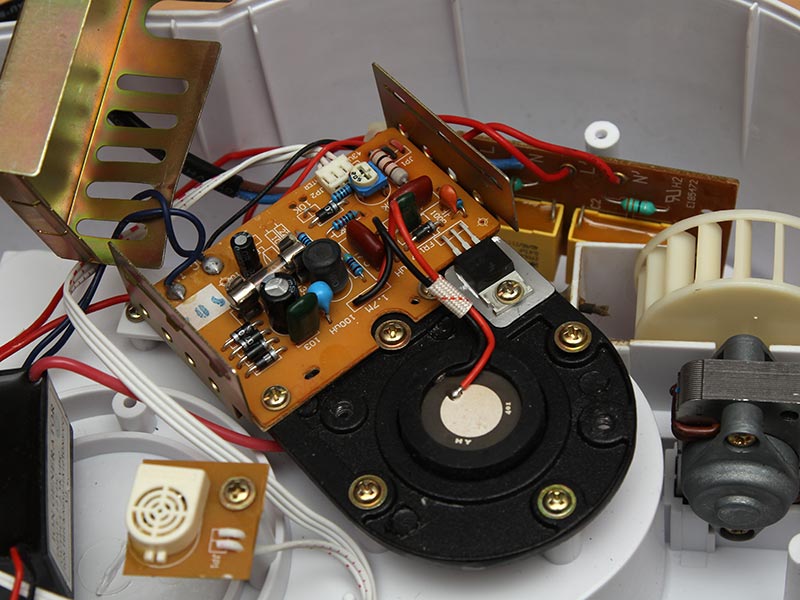

Ремонт в электронной части

Даже простой визуальный анализ платы может многое рассказать о её состоянии. «Здоровая» плата имеет однородный цвет и не содержит пятен или подтёков.

Все контакты должны быть качественно пропаяны, проверены на целостность и не иметь вздутий на отдельных элементах. Резисторы не должны быть повреждены — при сгорании они темнеют.

Обязательно проверьте, нет ли повреждений на дорожках платы.

Короткое замыкание в электрической сети устройства может привести к выходу из строя предохранителей, которые затем необходимо перепаять.

Проникновение водяного пара внутрь устройства может вызвать окисление контактов.

Аккуратно извлеките плату из её посадочного места (обычно это требует откручивания нескольких болтов). Поверхность платы следует очистить с помощью мягкой щётки и спирта.

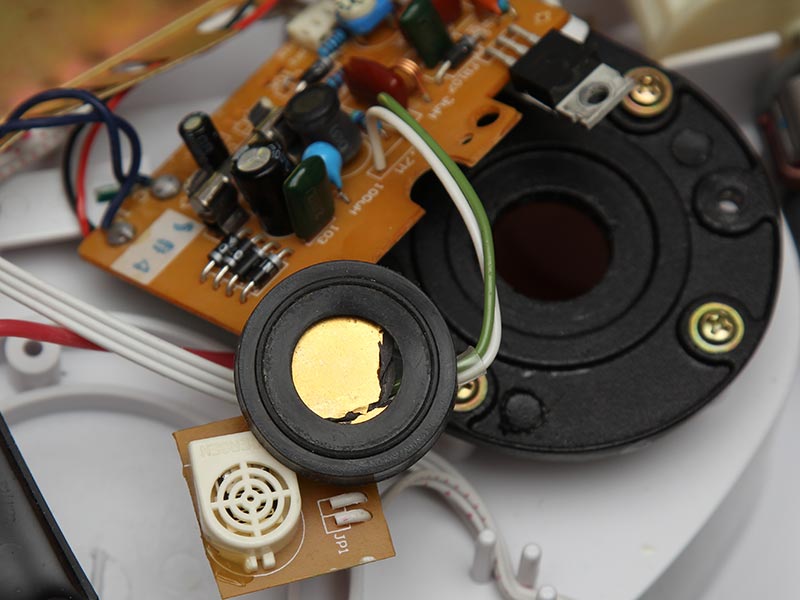

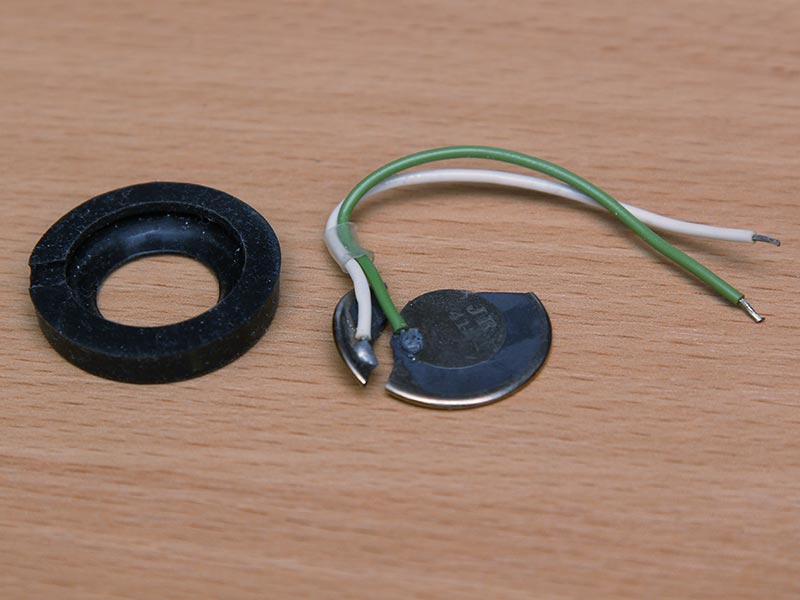

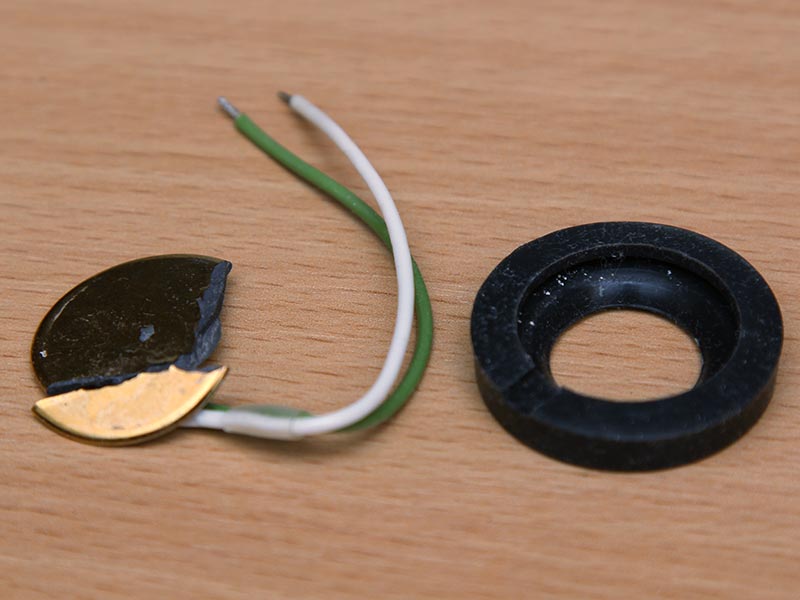

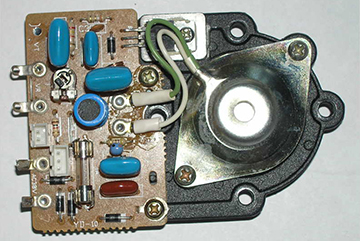

УЗ мембрана

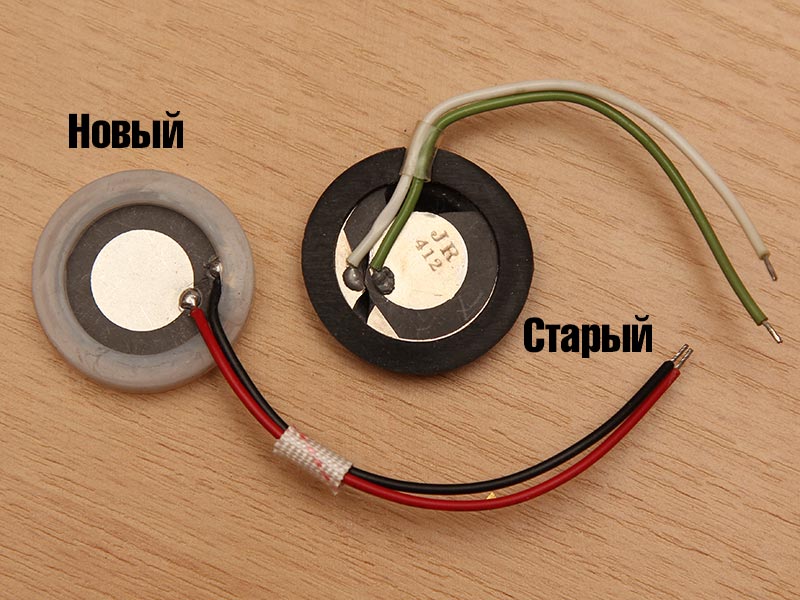

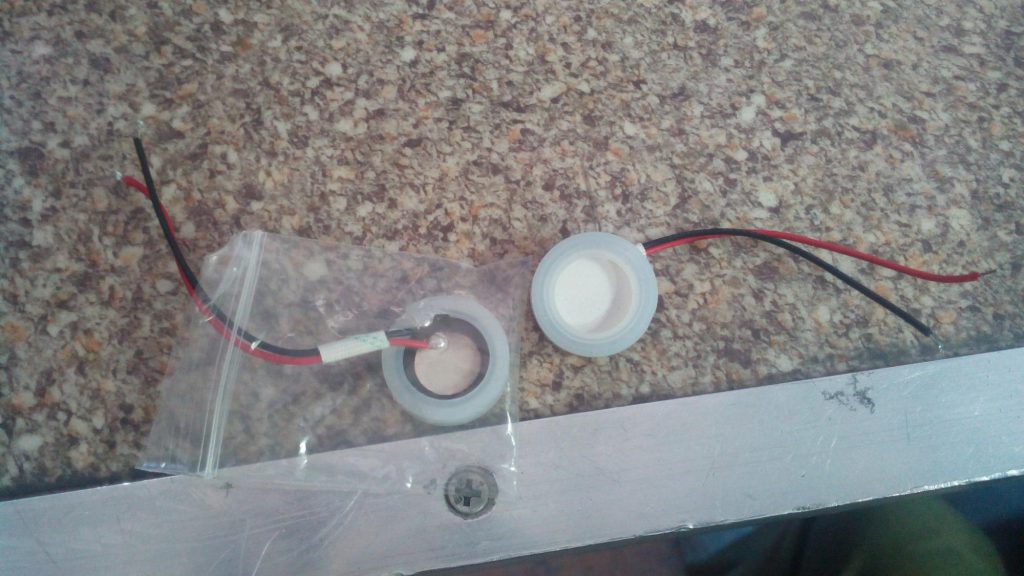

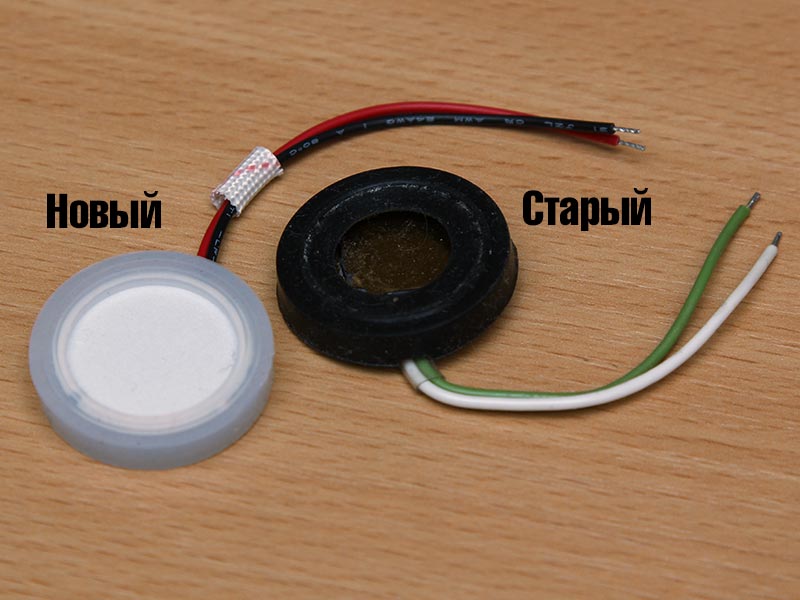

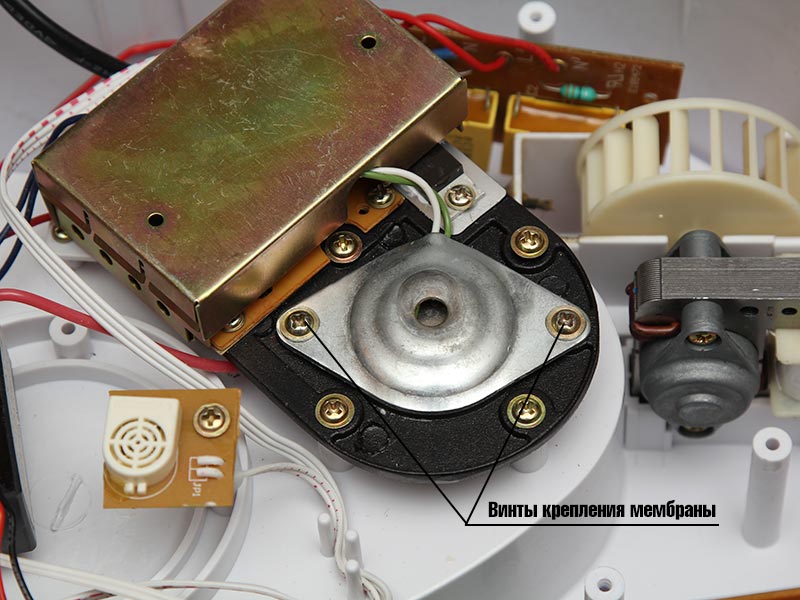

Приобретя новую мембрану, не сложно заменить вышедшую из строя. Откручиваются крепёжные болты. Снимается керамическое кольцо вместе с частью платы. Небольшая круглая мембрана крепится к плате двумя проводками, которые аккуратно выпаиваются. Обезжириваются места соединения. После чего припаиваются провода нового элемента (не забудьте запомнить провод какого цвета где был).

После помещения детали на нужное место всё собирается в обратном порядке.

Безопасность

В завершение предлагаем несколько рекомендаций, которые помогут сохранить вашу технику в исправном состоянии и избежать неприятных ситуаций:

1. Заполняйте резервуар водой только через предусмотренное производителем отверстие.
2. Не наклоняйтесь над паровым соплом для ингаляций, как это делается при использовании кастрюли с травяным отваром.
3. Работайте с уксусом на улице или в хорошо проветриваемом помещении, чтобы избежать ожогов слизистой оболочки дыхательных путей.
4. Не размещайте увлажнитель рядом с работающими электрическими приборами.
5. Перед проверкой внутренних компонентов на исправность обязательно отключите устройство от электросети, чтобы избежать случайного поражения током.
6. Утилизируйте поврежденные детали в соответствии с рекомендациями производителя и правилами безопасности.
7. Не накрывайте устройство сверху, обеспечьте свободный доступ воздуха к нижней части, где происходит его забор.
8. Избегайте контакта с корпусом устройства мокрыми руками.

Заключение

Отремонтировать увлажнитель вполне возможно своими руками. Сложнее бывает найти реальную причину поломки. Без специальных приборов сделать это не всегда возможно. Но зачастую грамотная эксплуатация, своевременная замена фильтров и чистка, помогут избежать серьёзного ремонта.

Если в квартире быстро образуется пыль, а домочадцы ощущают сухость в носу, значит, в помещении слишком сухой воздух. Как выбрать увлажнитель воздуха для дома – основные критерии рассмотрим подробно.

В доме повышенная влажность? Обзор методов борьбы с сыростью вы найдете в этом материале.

Видео на тему

Увлажнитель воздуха не выдает пар, а точнее, мембрана не преобразует воду в пар. Хотя, судя по всему, он функционирует, так как в нем наблюдаются колебания воды. Что может быть причиной этой проблемы? Возможно ли провести ремонт самостоятельно?

Здравствуйте, Алина. Мы рады ответить на ваш вопрос о возможных неисправностях ультразвукового увлажнителя воздуха и о том, как можно попытаться устранить их своими силами.

Главным преимуществом ультразвуковых увлажнителей является их способность эффективно насыщать воздух «холодным» водяным паром. Из вашего сообщения становится ясно, что у вас возникли трудности именно с этой функцией: мембрана работает, но пар практически не образуется.

Чтобы разобраться в ситуации, давайте рассмотрим устройство увлажнителя и принцип его работы. Ключевым элементом любого ультразвукового увлажнителя является пьезоэлемент, который создает высокочастотные колебания, превращая воду в «облако микробрызг» или «водяной туман». Эффективность работы пьезоэлемента зависит от нескольких факторов:

• Площади контакта мембраны с водой.
• Уровня (и формы) подаваемого на него напряжения.
• Жесткости воды.

Последний фактор, как правило, играет решающую роль, и вот почему: жесткая вода содержит большое количество солей, которые мешают мембране выполнять колебательные движения. Кроме того, соли, находящиеся в воде, могут засорять мембрану, снижая амплитуду колебаний, что негативно сказывается на производительности «водяного тумана». Известковые отложения уменьшают площадь контакта мембраны с водой, что также влияет на эффективность образования «микробрызг».

Важно! Чтобы избежать поражения электрическим током, вопросы, связанные с электропитанием увлажнителя (напряжение и прочее), не будут рассматриваться. Лучше доверить это профессионалам.

Исходя из вышеизложенного, можно предположить, что причиной снижения эффективности работы ультразвукового увлажнителя воздуха является загрязнение пьезоэлемента и мембраны известковыми частицами, что происходит при использовании не дистиллированной (что настоятельно рекомендуется) или недостаточно очищенной воды.

Важно! Некоторые модели ультразвуковых увлажнителей допускают использование жесткой воды, но только при условии установки специального картриджа, который снижает содержание солей в жидкости.

Как почистить УЗ увлажнитель и конкретно пьезоэлемент?

Важно! Рекомендации по обслуживанию (и чистке) конкретной модели увлажнителя прописаны в инструкции по эксплуатации к данному устройству.

Если инструкции нет, то можно воспользоваться народными средствами, а именно:

Залить в емкость и оставить на ночь раствор, состоящий из 1 л. чистой воды и 2 ст. ложек лимонной кислоты. После чего, раствор слить и прочистить мембрану мягкой щеточкой, идущей в комплекте к устройству.

Вместо лимонной кислоты можно воспользоваться столовым уксусом. В таком случае раствор должен состоять из 1 л. чистой воды и 50 мл. 6-9% уксуса. В некоторых случаях процесс чистки нужно повторить несколько раз, после чего, емкость увлажнителя и пьезоэлемент обильно промыть проточной водой и протереть сухой и мягкой тряпочкой.

Влажность воздуха в жилом помещении является обязательным параметром для жизнедеятельности людей и растений. Всему живому, и даже неживому, на земле необходима вода, которая находится в воздушных массах.

В соответствии с ГОСТ 30494-96 оптимальными показателями являются

• Для комфортного пребывания людей в закрытых помещениях оптимальный уровень влажности составляет от 40% до 70%.
• Для комнатных растений рекомендуется поддерживать влажность в диапазоне 50-75%.
• Для сохранности бумажных изделий, таких как книги, ценные предметы, мебель и бытовая техника, следует поддерживать уровень влажности до 60%.

Низкие показатели влажности негативно сказываются на всем вокруг. Например, в Сахаре влажность достигает лишь 25%, а в городской квартире в отопительный сезон она может опускаться до 20%. Сухой воздух в помещениях способствует ослаблению иммунной системы, увеличивает риск простудных заболеваний, аллергий и других недугов. Для повышения уровня влажности в помещении можно использовать ультразвуковые увлажнители.

Особенности прибора

Пьезоизлучатель — это небольшой аккуратный элемент

Ультразвуковые увлажнители относятся к разряду надежной и эффективной техники для дома. Принцип увлажнения воздуха прибором заключается в использовании уникальной мембраны.

Ультразвуковая мембрана для увлажнителя воздуха под воздействием высокочастотных колебаний превращает залитую в резервуар воду во влажную пыль. С помощью вентилятора, воздух из комнаты засасывается в прибор, проходит сквозь водяную пыль, очищается и насыщается влажностью и подается обратно в комнату, но уже в виде тумана. Принцип холодного пара позволяет применять прибор в помещениях, где живут маленькие дети: пьезоизлучатель для увлажнителя воздуха не греет воду и является безопасным в использовании.

Важно! При работе длительное время ультразвуковой прибор может понижать температуру в комнате за счет насыщения воздуха холодным туманов. Устранить такую неприятность просто: включить функцию «Теплый пар» и подогреть воздушные массы.

Достоинства

• Оснащение гидростатом, который предоставляет возможность ручной настройки уровня влажности.
• Автоматизированное управление устройством: поддержание заданных показателей влажности и отключение при полном испарении воды.
• Установка параметров влажности до 70%.
• Низкий уровень шума в рабочем состоянии: значительно ниже допустимых 40 дБ.
• Высокая эффективность: до 16 литров пара в сутки при объеме резервуара до 5 литров.
• Низкое потребление электроэнергии: до 50 Вт.
• Современная система фильтрации жидкости.
• Безопасное использование благодаря отсутствию горячего пара.
• Стильный дизайн с возможностью выбора цвета, функционала и размеров.

Важно! Для увеличения срока службы устройства рекомендуется использовать дистиллированную воду. Это также поможет избежать образования белого налета на мебели и других поверхностях, так как дистиллированная вода не содержит примесей и солей.

Недостатки

• Своевременный уход: чистить прибор необходимо каждые 10 дней.
• Сложность ремонта.
• Относительно высокая стоимость.

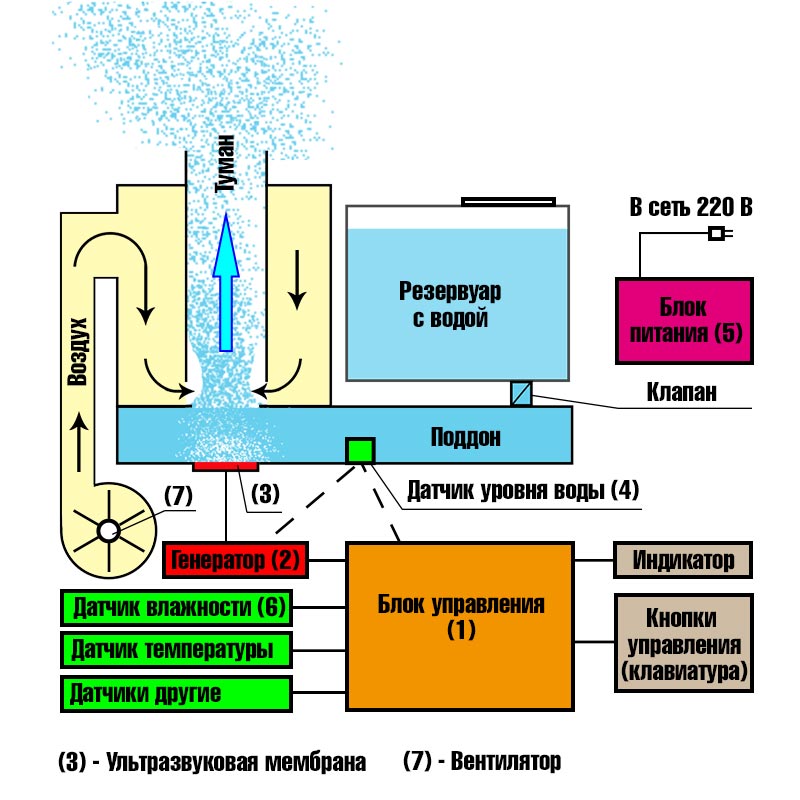

Устройство ультразвукового увлажнителя

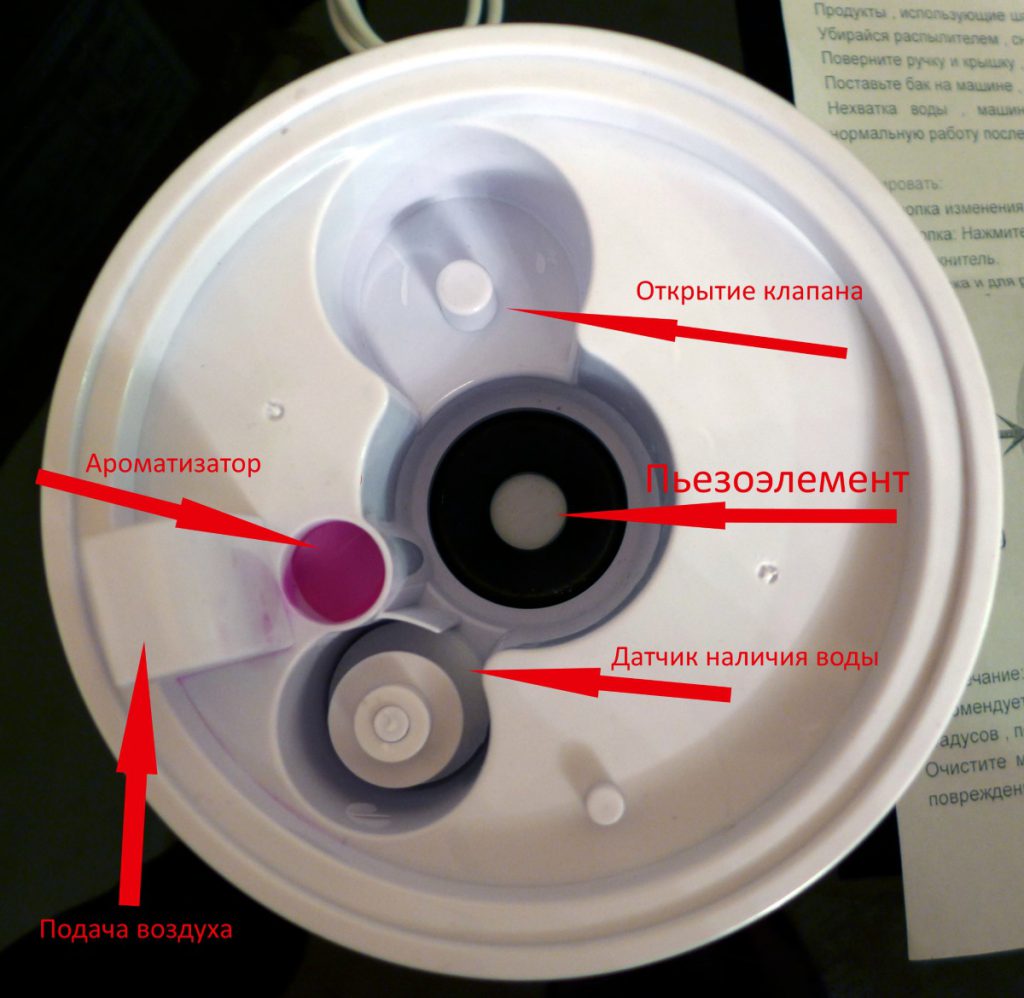

Блок управления прибором

БУ пьезоизлучателем

Рабочая схема может быть выполнена в виде отдельного элемента или быть составной индикатора. Она регулирует и настраивает режимы работы прибора, отслеживает показатели датчиков. К примеру, при полном испарении жидкости устройство отключается, при достижении заданных параметром влажности работа также будет прекращена.

Генератор

Схема, отвечающая за создание электрического сигнала, позволяет устанавливать электрические колебания с заданной частотой. Обычно генератор функционирует как самостоятельный компонент.

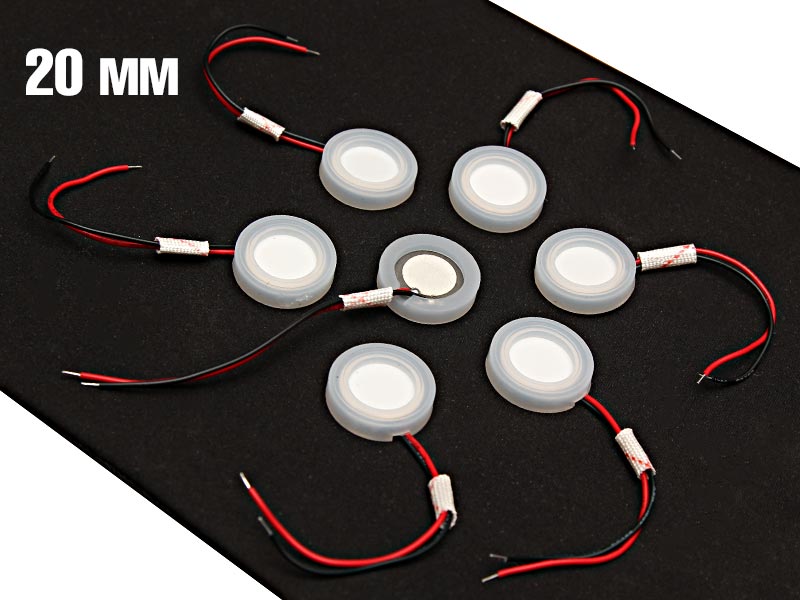

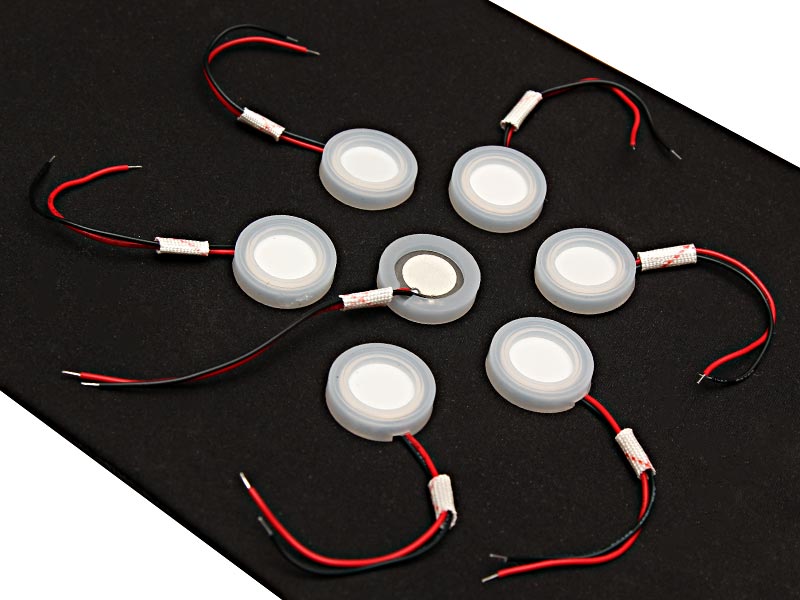

Ультразвуковой излучатель для увлажнителя воздуха

Элемент, который под воздействием тока вибрирует на высокой частоте. Ультразвук создается на частоте 1,7 мГц, которая не воспринимается слухом человека. Под воздействием ультразвука вода разбивается на мельчайшие частицы и преобразовывается в туман. «Холодный пар» распространяется по комнате, освежая и очищая ее.

Датчики

В ультразвуковых увлажнителях предусмотрены датчики, которые отслеживают уровень воды и влажности. Эти устройства позволяют контролировать наличие жидкости в резервуаре и следить за показателями влажности в комнате.

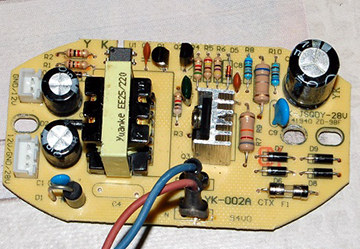

Блок питания

Компонент, предназначенный для питания прибора.

Вентилятор

Элемент, предназначенный для распределения холодного пара в помещении.

Обратите внимание! Перед тем как начать ремонт устройства, необходимо определить неисправность и выяснить ее причину.

Распространенные неисправности

Неприятный запах

Наличие неприятного аромата — сигнал о необходимости проверки пьезоизлучателя

Если вы заметили посторонний запах, это может указывать на застой воды, особенно если устройство не использовалось длительное время и вода не была удалена. Кроме того, причиной может стать засорение фильтрационной системы. В таком случае рекомендуется провести полную очистку устройства с применением специализированных средств и заменить фильтры.

Отсутствует подача воздуха

В том случае, когда увлажнитель работает, но воздух не идет необходимо проверить работоспособность вентилятора. Причиной неисправности может быть и засорение фильтра воздухозаборной решетки. Решение: замена фильтрующего элемента или вентилятора.

Совсем не включается

Без питания устройство перестает функционировать. Если возникла такая проблема, следует проверить наличие напряжения в сети. Эта ситуация также может возникнуть из-за неисправности предохранителя в вилке. Варианты решения: замена предохранителя, вилки или проводов.

Как проверить работоспособность пьезоэлемента

Первым признаком неисправности является отсутствие пара или ослабление парообразования. Устранить неисправность можно самостоятельно, выполнив замену элемента.

Алгоритм замены

• Отключите устройство от электросети.
• Удалите резервуар для воды и тщательно протрите прибор.
• Откройте корпус устройства с помощью отвертки, подходящей для используемых винтов.
• Проверьте внутренние компоненты на наличие признаков перегрева, убедитесь в надежности соединений проводов и их целостности, а также осмотрите целостность других элементов.
• Найдите пьезоэлемент увлажнителя воздуха, сделайте фотографию подключения проводов или запишите их расположение.
• Отсоедините излучатель.
• Удалите уплотнительные элементы.

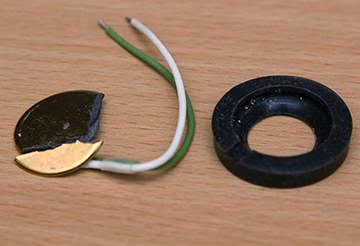

• Проверьте состояние элемента на наличие механических повреждений.
• Если обнаружены видимые дефекты, замените элемент на новый; если повреждений нет, проверьте контакты.
• Соберите прибор обратно.

Правила безопасности при использовании ультразвукового увлажнителя

• Увлажнитель воздуха используется строго по назначению: запрещается применять его для сушки белья или проветривания помещения.
• Поток пара должен быть направлен на безопасное место: запрещается направлять холодный туман на предметы интерьера, бытовую технику, кровать или иную мебель.
• Ремонтировать прибор необходимо в отключенном состоянии: запрещается работать с увлажнителем в момент питания или при наличии воды.
• Собирать прибор необходимо в соответствии с первоначальным положением всех элементов и проводов.
• После ремонта необходимо проверить прибор на работоспособность: включить увлажнитель в защитное УЗО. Если защита сработала – без визита в сервисный центр не обойтись.

Ультразвуковой увлажнитель воздуха требует к себе своевременного внимания. Это прибор инновационного типа, работающий при высоких частотах. Используйте его в соответствии с рекомендациями производителя, и он длительное время будет обеспечивать оптимальную влажность в вашем доме.

Современный ультразвук: пьезоизлучатель для увлажнителя воздуха

Уровень влажности в помещениях играет ключевую роль для комфортного существования как людей, так и растений. Вода, содержащаяся в воздухе, необходима для жизни всех организмов, а также влияет на состояние неживой природы.

Пьезоэлемент для увлажнителя как проверить

Эта статья предназначена для тех, кто не считает себя специалистом по ремонту бытовой техники и не обладает глубокими знаниями по электро и радиотехнике, но хочет самостоятельно отремонтировать ультразвуковой увлажнитель воздуха. Как известно, поломки бытовой техники бывают простыми и сложными. К простым можно отнести замену электрической вилки или всего шнура питания, замена предохранителя, замена электрических щеток электродвигателя и т.п. К одной из простых поломок ультразвукового увлажнителя воздуха можно отнести замену ультразвуковой мембраны. Именно этому вопросу и посвящена статья. Для лучшего понимания, рассмотрим принцип действия ультразвукового увлажнителя.

Устройство конкретного увлажнителя может отличаться от приведенной схемы, но основные ее элементы будут присутствовать в том или ином виде.

Блок управления (1) это электронная схема, включающая в себя микроконтроллер с элементами, обеспечивающими его работу. Блок управления может быть выполнен в виде отдельного устройства или являться составной частью модуля, на котором размещены индикатор и клавиатура. Как следует из названия, этот блок управляет работой всего устройства. По его команде осуществляется индикация состояния увлажнителя и установка режимов его работы при помощи клавиатуры. Блок управления отслеживает состояние датчиков и в зависимости от их состояния меняет режим работы устройства. Например, при достижении необходимой влажности и при недостатке воды в резервуаре будет прекращена генерация тумана. В простых увлажнителях этот блок может отсутствовать, а датчики присоединяться непосредственно к генератору или другим устройствам. На рисунке такие связи показаны пунктирной линией.

Генератор (2) это электронная схема, формирующая электрический сигнал, необходимый для работы ультразвукового излучателя (3). Генератор состоит из собственно генератора, задающего электрические колебания нужной частоты и усилителя, обычно выполненного на транзисторе и усиливающего эти колебания перед подачей на ультразвуковую мембрану (3). Часто, причиной поломки увлажнителя, может быть выход из строя этого транзистора и/или элементов, обеспечивающих его работу. Обычно генератор выполнен как отдельный модуль.

Ультразвуковой излучатель (3) это пьезоэлектрический прибор, который под воздействием электрического тока вибрирует на ультразвуковой частоте. Ультразвуком называют такие звуковые волны, которые из-за своей высокой частоты не слышны для человеческого уха. Обычно полагают, что человек не слышит звук выше 20 кГц (20 тысяч колебаний в секунду). Многие ультразвуковые увлажнители работают на частоте 1,7 МГц (1 миллион 700 тысяч колебаний в секунду), естественно, такой звук не может услышать ни один человек. Под воздействием таких звуковых волн, вода механическим образом превращается в туман – мельчайшие частички воды, имеющие почти комнатную температуру. В ультразвуковом увлажнителе не происходит кипения воды, выходящий «пар» паром не является. Очень часто этот туман распространяется по помещению при помощи небольшого вентилятора (7), встроенного в увлажнитель.

Датчик уровня воды (4) Обычно выполнен в виде поплавка. Со временем подвижность поплавка может уменьшиться из-за скопления грязи, налета и т.п. Если поплавок не будет всплывать при наличии воды, то увлажнитель не будет производить туман, полагая, что воды нет. Восстановите подвижность поплавка, и работа устройства возобновится.

Блок питания (5) это электронная схема, предназначенная для получения напряжений, необходимых для питания всех устройств увлажнителя. Обычно является отдельным блоком.

Датчик влажности (6). При наличие этого датчика увлажнитель сможет самостоятельно включаться и выключаться, поддерживая заданную влажность в помещении.

Вентилятор (7) обеспечивает распространение тумана по увлажняемому помещению.

Клавиатура и индикатор обычно выполняются в виде единого блока и служат для задания и отображения параметров работы ультразвукового увлажнителя воздуха.

Датчики. Число и количество датчиков может меняться в зависимости от модели увлажнителя. Самые распространенные датчики это — датчик наличия воды в поддоне (4), влажности (6) и температуры. Часто датчик наличия (уровня) воды присоединяется к генератору, и в случае недостаточного количества воды прекращается работа генератора и ,как следствие, образование тумана.

Признаки выхода из строя ультразвукового пьезоэлемента в увлажнителе воздуха

Можно с уверенностью утверждать, что пьезоэлемент вышел из строя, если на нем обнаружена трещина или отвалился хотя бы один провод, соединяющий его с излучателем.

Высокая вероятность неисправности ультразвуковой мембраны возникает, если при нормальной работе остальных компонентов увлажнителя наблюдается слабое или полное отсутствие туманообразования. В таком случае также существует вероятность, что генератор вышел из строя. Хотя этот случай немного сложнее, чем в первом, сначала можно попробовать заменить излучатель, а если это не даст результата, то следует заменить генератор в сборе. Обе детали имеют невысокую стоимость, а процесс их замены достаточно прост. Конечно, существует небольшая вероятность, что после этих замен устройство не заработает, но она незначительна. Зато у вас появится возможность сэкономить на ремонте, поработать с техникой и узнать что-то новое. Согласитесь, это небольшая цена за такие приятные возможности!

Инструкция по замене ультразвукового излучателя (мембраны) на примере увлажнителя Polaris PUH 0206Di

1. Отключите увлажнитель от розетки.

2. Снимите резервуар с водой, слейте воду из нижней части увлажнителя, вытрите остатки воды тряпкой.

3. Вскройте корпус. Для этого выкрутите несколько винтов, соединяющих части корпуса в единое целое. Внимательно посмотрите на то, какими отвертками нужно пользоваться. Иногда все или один винт сделаны под «хитрую» (не крестовую и не шлицевую) отвертку.

4. Внимательно осмотрите внутренности. Обратите внимание на наличие или отсутствие характерного запаха горелой пластмассы, оплетки проводов и т.п., на почернения на корпусе, проводах и электронных устройствах. Обратите внимание на целостность проводов. Не должно быть ни одного свободно болтающегося конца провода. Осмотрите электронные платы на предмет целостности деталей, установленных на них.

5. Определите, где расположены основные элементы увлажнителя. Найдите генератор и ультразвуковой излучатель. Посмотрите, как они закреплены. Запишите, какие провода, какого цвета и в какое место присоединены к генератору и излучателю. При возможности сфотографируйте.

6. Отверните крепежные винты излучателя и отсоедините или отпаяйте провода излучателя от генератора. Возможно, для этого потребуется снять генератор.

7. Снимите уплотнительное резиновое или силиконовое кольцо с излучателя.

8. Осмотрите излучатель, обратите внимание на наличие трещин и ненадежное крепление проводов. Для выявления дефектов приложите небольшое усилие к излучателю и проводам. (В моем случае осматривать нечего, все и так понятно !)

9. Замерьте диаметр излучателя без уплотнительного кольца.

10. В случае обнаружения дефектов на излучателе купите новый и замените его. Где купить мембрану для ультразвуковаго увлажнителя воздуха?

11. Если дефекты не видны, то выбирайте:

а) собрать все назад, если не заработало, то отнести в мастерскую или купить новый увлажнитель

б) заменить излучатель, если не заработало, то отнести в мастерскую или купить новый увлажнитель

Ошибки увлажнителя воздуха: популярные поломки увлажнителя и рекомендации по их ремонту

Бесперебойная работа увлажнителей воздуха зависит от сложных механизмов и электронных систем. Как и любая другая техника, эти устройства требуют внимательного обращения и регулярного обслуживания. Однако даже при соблюдении всех правил эксплуатации, увлажнитель может выйти из строя.

В данной статье представлены основные ошибки, с которыми могут столкнуться владельцы увлажнителей воздуха, а также способы самостоятельного устранения большинства неисправностей. Здесь вы найдете советы по ремонту паровых, ультразвуковых и традиционных увлажнителей холодного типа. Материал дополнен наглядными фотографиями и тематическими видеороликами.

Признаки поломки увлажнителей воздуха

Даже во время правильной эксплуатации увлажнителя могут возникнуть различные проблемы. Так, пользователи чаще всего могут столкнуться с тем, что не идет пар из увлажнителя воздуха.

Если это прибор ультразвукового типа, то в таком случае, первую очередь, следует убедиться, что мембрана расположена под водой. Еще одна возможная причина такой поломки – засорение мембраны. В целях профилактики можно протереть деталь слабым раствором уксуса. На потоке пара отражается также работоспособность турбины и генератора.

Другие популярные проблемы, с которыми встречаются владельцы увлажнителей воздуха:

1. Количество воды в резервуаре не уменьшается при нарушении целостности мембраны или устройства, отвечающего за ее движение.
2. Поток воздуха снижен или вовсе отсутствует в рабочем режиме по причине засорения воздухозаборных фильтров и трубок. Оборудование может выйти из строя также из-за поломки вентилятора.
3. В помещении с работающим устройством запотевают окна, на мебели появляется влажная пыльца, а датчик показывает нормальное значение, то это указывает на нарушение работы техники. Оптимальный уровень влажности воздуха – не более 60%.
4. Пар имеет неприятный запах. Причина может быть в засорении мембраны, распространении плесени и грибка внутри самого устройства. Также может понадобиться срочная замена фильтров.
5. Отсутствует звуковой сигнал, бездействует таймер, датчики. Все это указывает на выход из строя электроники. Также не будет срабатывать в этом случае и жидкокристаллический экран.
6. Становится труднее дышать в помещении, когда прибор превысил допустимое значение влажности. Это значит, что датчик влажности не срабатывает.
7. Увлажнитель воздуха продолжает работать при предельном снижении уровня воды, хотя должен автоматически отключиться. Это условие относится и к программированию таймера, если прибор продолжает функционировать по истечении установленного времени. В таком случае оборудование необходимо отключить от электрической сети.
8. Существенное повышение температуры корпуса свидетельствует о его перегреве.

На поломку электродвигателя или вентилирующей системы указывает повышенный шум от работы увлажнителя воздуха.

При появлении характерного паленого запаха следует незамедлительно обесточить устройство. Появление дыма – признак серьезного нарушения работы электрического прибора, который нужно сразу же отключить от сети.

Причины отсутствия пара и способы устранения

Недостаток пара — это одна из наиболее частых проблем, с которой сталкиваются владельцы увлажнителей всех моделей. В этой статье мы подробно рассмотрим причины возникновения данной неисправности для каждого типа устройства и обсудим методы ее устранения.

Начать диагностику стоит с проверки электрической розетки, индикатора работы устройства и наличия воды в баке. Не забывайте, что любые ремонтные работы следует проводить только после отключения увлажнителя от электросети.

Аппараты холодного типа

Так называемые традиционные увлажнители могут перестать генерировать пар по нескольким причинам:

1. Изношенность фильтров — детали следует в таком случае заменить новыми.
2. Неисправность двигателя. Узел отвечает за работу турбины и вентилятора. Не подлежит ремонту, мотор можно только заменить.
3. Налёт. Если при включении увлажнителя слышен звук двигателя, а крыльчатка турбины и кулер остаются неподвижными, причина может быть в известковом налете, который следует снять. Поломку также можно определить и по направлению пара, который будет стелиться внизу, а не выходить вертикально вверх.

Отсутствие пара также может быть спровоцировано повреждением проводов, что часто случается при транспортировке устройства.

Увлажнители ультразвукового типа

Основным компонентом ультразвукового увлажнителя является мембрана или диск (излучатель, пьезоэлемент) и небольшой вентилятор. При подаче переменного тока с ультразвуковой частотой мембрана начинает вибрировать, что приводит к распылению воды на мельчайшие капли, которые затем выталкиваются в воздух встроенным вентилятором.

Часто данный тип увлажнителей может не производить достаточное количество пара или вовсе не функционировать из-за неисправности электромеханического преобразователя. В таких случаях самостоятельно устранить проблему не получится, и потребуется замена детали. Определить неисправность мембраны можно по отсутствию характерного звука, напоминающего бурление воды.

Если увлажнитель был включен без воды, это может привести к повреждению мембраны, а затем и транзистора. Длительная работа в таком режиме может негативно сказаться на других элементах платы генератора, что в конечном итоге приведет к поломке блока питания.

Еще одной причиной неисправности ультразвукового увлажнителя может быть загрязнение или повреждение мембраны, а также выход из строя механизма, который отвечает за ее вибрацию (платы генерации ультразвуковых колебаний). Для решения проблемы можно попробовать очистить мембрану, но в некоторых случаях может потребоваться замена всего устройства, отвечающего за работу преобразователя.

Очистка мембраны также необходима, если увлажнитель выдает слишком слабый пар. Для этого можно использовать различные средства для удаления накипи, такие как уксусный раствор или лимонная кислота. Необходимо залить средство в углубление с мембраной и дождаться полного растворения накипи. Слишком толстый слой налета можно аккуратно удалить с помощью старой зубной щетки. Важно избегать использования абразивных средств или металлических предметов, так как они могут повредить мембрану.

Поломка парового устройства

Эти увлажнители зачастую не генерируют пар по причине неисправности нагревательного элемента. Если во включенном устройстве вода не нагревается, понадобится замена ТЭНа.

Отсутствие пара может быть связано с поломкой крыльчатки, двигателя, проводки и вентилятора, как в случае с устройствами холодного типа.

Есть еще один тип увлажнителей воздуха – распылительный, но его ремонт должен проводиться исключительно специалистами. Вмешательство в работу дорогостоящего устройства может навредить.

Пошаговая инструкция ремонта своими руками

Удаление накипи с мембраны и других компонентов, а также замена фильтров может быть выполнена самостоятельно. Однако ремонт узлов, включая системную плату, лучше доверить специалистам. Неосторожное вмешательство в работу устройства может привести к ухудшению ситуации.

Для выполнения ремонта в домашних условиях необходимы базовые знания в области электрики, мультиметр, тестер и навыки пайки.

Теперь рассмотрим поэтапно процесс ремонта ультразвукового увлажнителя воздуха.

Этап #1 — разборка увлажнителя воздуха

Для выяснения причины поломки необходимо разобрать устройство, предварительно обесточив его.

Перед снятием бака следует подготовить специальную чашу для жидкости. Остатки влаги в поддоне можно убрать сухой тряпкой. Под оставшейся частью корпуса размещены болты – от 3 до 5 штук. Открутив их, можно снять нижнюю крышку.

Если в увлажнителе встроен гигрометр, важно избегать резких движений, так как можно повредить контакты и провода устройства. Как правило, его крепят возле вентиляционной решетки – на внутреннюю часть нижней крышки.

Этап #2 — проведение диагностики устройства

С разобранным устройством можно провести несколько простых проверок, чтобы исключить возможные неисправности. Для этого необходимо подключить увлажнитель воздуха к электросети и проверить работу вентилятора.

Через две минуты работы, отключив устройство от сети, можно на ощупь определить температуру транзистора. Если он холодный, это может свидетельствовать о неисправности генератора.

Неисправность излучателя можно выявить по отсутствию звуков от мембраны; в таком случае деталь следует заменить. Также рекомендуется проверить все контакты на плате с помощью мультиметра.

Если ни одна из перечисленных неисправностей не была обнаружена, причиной неработающего увлажнителя воздуха может оказаться обычный засор картриджа. Чтобы избежать этой проблемы, важно своевременно менять фильтры.

Этап #3 — проведение чистки конструкции

Помимо замены фильтров, обслуживание также включает промывание емкости проточной водой и вытирание изнутри мягкой щеткой или тряпкой.

Запрещено использовать агрессивные химические средства, в том числе жидкость для мытья посуды или чистящие гели для унитазов. Могут пострадать не только детали увлажнителя, но и все домочадцы. Ведь оставшиеся частички вещества на стенках попадут в воздух при последующем запуске прибора.

Безопасное использование увлажнителя также предполагает проведение дезинфекции, это уже не обычная чистка, а избавление от скопившихся микроорганизмов. Для этой цели используют уксусную кислоту, хлорный отбеливатель и перекись водорода.

Последнее вещество используют в чистом виде. Отбеливатель разбавляют водой, а кислоту доводят до концентрации в соотношении от 10 до 20%. Полученную смесь заливают в емкость и выдерживают в течение нескольких часов. После процедуры важно тщательно промыть увлажнитель и протереть тряпкой из мягкого материала.

Подробные рекомендации и лучшие способы чистки увлажнителей мы привели в этой статье.

Этап #4 — поиск неисправностей в электронной части

Определить наличие неисправности на плате можно даже при простом визуальном осмотре.

Если плата функционирует нормально, она должна иметь следующие характеристики:

• однородный цвет;
• отсутствие подтеков и пятен на поверхности;
• все контакты должны быть пропаяны и проверены на целостность;
• не должно быть вздутых компонентов;
• резисторы не должны иметь потемнений (изменение цвета может свидетельствовать о их повреждении).

Также необходимо удостовериться в отсутствии пробоев на дорожках платы.

Короткое замыкание может привести к выходу из строя предохранителей, что потребует их замены. Чтобы извлечь плату из гнезда, нужно открутить болты, а затем аккуратно очистить поверхность с помощью мягкой щетки, смоченной спиртом.

Этап #5 — замена ультразвуковой мембраны

Как определить неисправность мембраны, мы рассмотрели выше.

Процесс ее замены включает несколько этапов:

• необходимо открутить крепежные болты;
• затем снять керамическое кольцо с частью платы;
• крепится круглая мембрана к плате парой проводков, которые следует аккуратно выпаять;
• завершает процесс впаивание проводов нового пьезоэлемента в плату.

При замене мембраны желательно сразу же заменять и высокочастотный транзистор, выбрав запчасть, которая соответствует заводским требованиям. Расхождение в характеристиках может затруднить процесс образование пара.

Советы по эксплуатации устройства

Чтобы защитить увлажнитель воздуха от возможных поломок, следуйте этим рекомендациям:

1. Заполняйте резервуар только через специально предусмотренное для этого отверстие, указанное производителем.
2. Не используйте паровое сопло для ингаляций; для этих целей у некоторых моделей предусмотрены специальные насадки.
3. При чистке устройства уксусом работайте только на свежем воздухе, чтобы избежать ожога слизистой дыхательных путей.
4. Не размещайте прибор рядом с электрическими устройствами.
5. Не разбирайте увлажнитель и не трогайте внутренние детали, пока он подключен к сети.
6. Не прикасайтесь к корпусу увлажнителя мокрыми руками.
7. Поврежденные элементы следует утилизировать в соответствии с рекомендациями производителя по безопасности.

Также важно помнить, что во время работы устройство не должно быть накрыто, чтобы обеспечить доступ кислорода к нижней части, где происходит забор воздуха.

Несколько простых советов помогут продлить срок службы увлажнителя воздуха:

1. Если в устройстве нет встроенного фильтра, рекомендуется использовать кипяченую, дистиллированную или предварительно отфильтрованную воду. Подробности о том, какую воду использовать, можно найти здесь.
2. Дважды в месяц желательно проводить дезинфекцию деталей с помощью уксусного раствора. Меняйте воду ежедневно, чтобы предотвратить образование плесени.
3. Современные модели имеют функцию уведомления о необходимости чистки и замены фильтров. Сменные детали должны быть от того же бренда, что и само устройство. Рекомендуем ознакомиться с рейтингом лучших моделей.
4. Устанавливайте увлажнитель на ровной поверхности, обеспечивая свободный доступ воздуха. Не ставьте его вплотную к стенам, мебели или под кроватью.
5. Не оставляйте устройство без присмотра в помещениях с маленькими детьми. Известны случаи, когда увлажнитель сталкивали или накрывали одеялом, что могло привести к попаданию мелких предметов в воздухозаборные щели.

Если вы используете увлажнитель только в отопительный сезон, перед его хранением обработайте трубки и мембраны перекисью водорода. Затем разберите и просушите все детали. Храните в оригинальной упаковке, защищая от прямых солнечных лучей.

В увлажнитель, не предназначенный для ароматерапии, нельзя добавлять эфирные масла, так как это может привести к быстрому выходу комплектующих из строя.

Выводы и полезное видео по теме

Решение проблемы отсутствия пара в увлажнителе воздуха детально рассмотрено в сюжете:

Пошаговую инструкцию проверки пьезоэлементов для увлажнителей воздуха можно посмотреть в следующем видеоролике:

Как починить ультразвуковой увлажнитель воздуха в домашних условиях:

В большинстве случае отремонтировать увлажнитель можно своими руками. Гораздо сложнее обнаружить реальную причину неисправности. Сделать это в некоторых ситуациях без специальных устройств довольно сложно, поэтому лучше обратиться к специалистам. Поможет избежать серьезной поломки грамотная эксплуатация оборудования, своевременная замена фильтров, чистка и дезинфекция.

Если вы сталкивались с проблемами в работе увлажнителя воздуха, поделитесь своим опытом. Блок для комментариев и вопросов ниже под текстом — здесь вы можете задать вопросы нашим экспертам и другим пользователям о плохой работе устройства и о возможных поломках.

Тестирование пьезоэлемента с помощью мультиметра

Пьезоэлементы являются ключевыми компонентами в работе увлажнителей воздуха, так как они отвечают за преобразование электрической энергии в механические колебания, которые, в свою очередь, создают водяные капли. Если увлажнитель не работает должным образом, одним из первых шагов в диагностике проблемы является проверка состояния пьезоэлемента. Для этого вам понадобится мультиметр, который поможет определить, функционирует ли элемент корректно.

Перед началом тестирования убедитесь, что увлажнитель отключен от сети и остыл, чтобы избежать травм и повреждений. Далее следуйте следующим шагам:

1. Подготовка мультиметра: Установите мультиметр в режим измерения сопротивления (омметр). Это позволит вам проверить целостность пьезоэлемента.
2. Подключение щупов: Подключите щупы мультиметра к выводам пьезоэлемента. Обычно это два контакта, которые могут быть обозначены как “+” и “-“. Убедитесь, что соединения надежные.
3. Измерение сопротивления: Посмотрите на показания мультиметра. В норме сопротивление пьезоэлемента должно быть высоким, обычно в пределах нескольких килоом. Если мультиметр показывает значение близкое к нулю, это может указывать на короткое замыкание внутри элемента.
4. Проверка на наличие напряжения: Если пьезоэлемент не показывает короткого замыкания, можно проверить его работоспособность под напряжением. Для этого подключите увлажнитель к сети и включите его. С помощью мультиметра в режиме измерения переменного напряжения проверьте, поступает ли напряжение на пьезоэлемент. Будьте осторожны, работая с электричеством, и соблюдайте все меры предосторожности.
5. Анализ результатов: Если на пьезоэлемент подается напряжение, но он не генерирует колебания, это может указывать на его неисправность. В таком случае, возможно, потребуется заменить элемент. Если же напряжение отсутствует, проблема может заключаться в других компонентах увлажнителя, таких как блок питания или управляющая плата.

Важно помнить, что тестирование пьезоэлемента требует аккуратности и внимательности. Если вы не уверены в своих силах или не имеете опыта работы с электрическими устройствами, лучше обратиться к специалисту для диагностики и ремонта увлажнителя.

Вопрос-ответ

Как пьезоэлемент работает в увлажнителе воздуха?

Прибор представляет из себя конструкцию, состоящую из резервуара, предназначенного для воды, и основания, в котором находится пьезоэлемент. Когда емкость наполняется водой, а прибор включается в сеть, на пьезоэлемент подается переменный электрический сигнал. Последний начинает вибрировать с высокой частотой.

Как понять, что увлажнитель воздуха плохо работает?

Чтобы понять, что увлажнитель воздуха плохо работает, обратите внимание на следующие признаки: недостаток влаги в помещении, несмотря на его использование, образование конденсата на окнах, неприятные запахи или шумы, а также наличие пыли и статического электричества. Если прибор не создает видимого тумана или не увеличивает уровень влажности, это также может указывать на его неисправность.

Советы

СОВЕТ №1

Перед проверкой пьезоэлемента убедитесь, что увлажнитель отключен от сети. Это обеспечит вашу безопасность и предотвратит повреждение устройства.

СОВЕТ №2

Используйте мультиметр для проверки сопротивления пьезоэлемента. Если значение сопротивления значительно отличается от нормального (обычно несколько кОм), это может указывать на неисправность элемента.

СОВЕТ №3

Обратите внимание на визуальные повреждения пьезоэлемента, такие как трещины или обгоревшие участки. Если вы заметили такие дефекты, рекомендуется заменить элемент, так как это может повлиять на работу увлажнителя.

СОВЕТ №4

Если у вас есть возможность, протестируйте пьезоэлемент в рабочем состоянии, подключив его к источнику питания. Убедитесь, что он создает ультразвуковые колебания, которые приводят к образованию тумана. Если туман не образуется, элемент может быть неисправен.
