В статье рассмотрим переделку карбюратора на инжектор у автомобиля ВАЗ 2109. Этот процесс интересует владельцев, желающих улучшить производительность и экономичность. Переход на инжекторную систему питания повышает эффективность работы двигателя, улучшает динамические характеристики и снижает расход топлива. Подробно разберем этапы переделки, необходимые детали и советы для успешной модификации.
Стоит ли переделать карбюратор на инжектор
Не каждый владелец ВАЗ 2109 решается на модернизацию карбюраторного двигателя, и такие сомнения вполне обоснованы.
- Во-первых, нельзя с полной уверенностью сказать, что инжекторный двигатель более экономичен. Если рассматривать экологические аспекты, стоит обратить внимание на установку вихревых аэродинамических устройств, таких как Эковихрь или Экотоп. Монтаж такой системы занимает всего несколько минут.
- Во-вторых, замена карбюратора может оказаться затратной. Общая стоимость необходимых компонентов, около 50, может превышать 500 долларов или даже больше.
- Если вы не уверены в своих способностях, лучше доверить эту работу профессионалам. Если у вас нет опыта в ремонте двигателя ВАЗ 2109, возможно, стоит рассмотреть другие варианты.
Тем не менее, если вы приняли решение перейти на инжектор, ознакомьтесь с последующими рекомендациями.
Специалисты в области автомобилестроения подчеркивают, что замена карбюратора на инжектор у автомобиля ВАЗ 2109 может значительно повысить его эксплуатационные характеристики. Инжекторная система обеспечивает более точное дозирование топлива, что способствует улучшению экономичности и снижению выбросов вредных веществ. Кроме того, переход на инжектор позволяет повысить динамику разгона и общую отзывчивость двигателя. Однако эксперты предупреждают, что такая модификация требует тщательной подготовки и знаний в области электроники и механики. Необходимо правильно выбрать инжектор и систему управления, а также учесть особенности работы двигателя. Важно также помнить о возможных юридических аспектах, связанных с изменением конструкции автомобиля. В целом, при грамотном подходе, переделка может стать выгодным вложением, обеспечивая владельцу автомобиля более современные и эффективные технологии.
Эксперты отмечают, что переделка карбюратора на инжектор у автомобиля ВАЗ 2109 может значительно улучшить его эксплуатационные характеристики. Инжекторная система обеспечивает более точное дозирование топлива, что приводит к повышению экономичности и снижению выбросов вредных веществ. Кроме того, переход на инжектор позволяет улучшить динамику разгона и общую отзывчивость двигателя.
Однако специалисты предупреждают, что такая модификация требует тщательной подготовки и знаний в области автомобилестроения. Необходимо учитывать совместимость новых компонентов, а также возможные изменения в системе управления двигателем. Установка инжектора может потребовать дополнительных затрат на электронику и проводку, что также следует учитывать при планировании переделки. В целом, при правильном подходе, переход на инжектор может стать выгодным и эффективным решением для владельцев ВАЗ 2109.

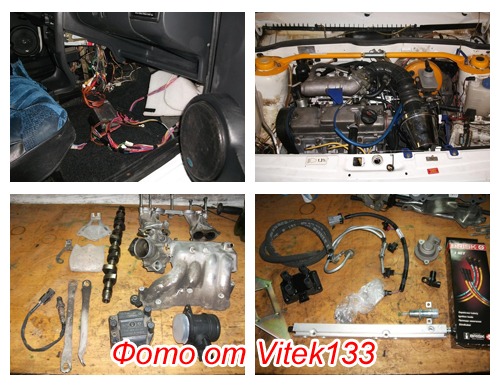

Переоборудование карбюратора на инжектор ВАЗ 2109
Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.

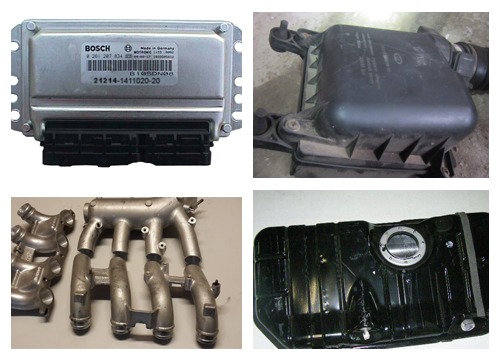

Правильнее покупать детали, которые уже проверены временем и используются на серийных автомобилях, в том числе:
- коробка воздушного фильтра;
- ресивер;
- коллектор;
- бензобак и др.
Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.
| Компонент | Карбюраторная система ВАЗ 2109 | Инжекторная система (после переделки) |
|---|---|---|
| Система питания | Карбюратор (смесеобразование механическое) | Электронный блок управления (ЭБУ), топливная рампа с форсунками, датчики (расхода воздуха, давления топлива, температуры и др.) |
| Регулировка топливоподачи | Ручная регулировка воздушной и топливной заслонок | Автоматическая регулировка ЭБУ в зависимости от показаний датчиков |
| Зажигание | Контактная или бесконтактная система зажигания | Бесконтактная система зажигания (возможно, с улучшенными характеристиками) |
| Эксплуатация | Требует периодической регулировки и обслуживания карбюратора | Более стабильная работа, меньшее обслуживание, но требует диагностики ЭБУ |
| Стоимость обслуживания | Низкая стоимость запчастей и ремонта | Более высокая стоимость запчастей и ремонта, необходимость в специализированном оборудовании для диагностики |
| Экологичность | Низкая экологичность, повышенный выброс вредных веществ | Более высокая экологичность, соответствие современным нормам выбросов |
| Расход топлива | Относительно высокий расход топлива | Оптимизированный расход топлива, экономия топлива |
| Мощность двигателя | Зависит от состояния карбюратора, может быть нестабильной | Более стабильная мощность двигателя, возможность повышения мощности при правильном тюнинге |
| Этап переделки | Необходимые компоненты | Описание работ |
|---|---|---|
| Демонтаж карбюраторной системы | Карбюратор, впускной коллектор, бензонасос, топливные магистрали, воздушный фильтр | Снятие старых элементов, очистка посадочных мест |
| Установка инжекторной системы | Инжекторный впускной коллектор, форсунки, топливная рампа, дроссельная заслонка, датчики (ДМРВ, ДПДЗ, ДТОЖ, ДПКВ, ДД), ЭБУ, бензонасос высокого давления, топливные магистрали, адсорбер, катализатор (опционально) | Монтаж новых компонентов, прокладка проводки, подключение датчиков к ЭБУ |
| Настройка и запуск | Диагностический сканер, ноутбук с ПО для ЭБУ | Прошивка ЭБУ, калибровка датчиков, проверка герметичности топливной системы, первый запуск двигателя, тонкая настройка |
Интересные факты
Вот несколько увлекательных фактов о преобразовании карбюратора в инжекторную систему на автомобиле ВАЗ 2109:
- Повышение топливной эффективности: Переход на инжекторное питание значительно улучшает экономию топлива. Инжектор обеспечивает более точное распределение топлива, что способствует оптимальному сгоранию и снижению расхода по сравнению с карбюратором.
- Рост мощности: Инжекторные системы обеспечивают более стабильную работу двигателя в различных условиях. Это может привести к увеличению мощности и улучшению динамических характеристик автомобиля, особенно заметным на высоких оборотах.
- Современные технологии: При модификации на инжектор владельцы ВАЗ 2109 могут применять современные электронные блоки управления (ЭБУ), которые позволяют настраивать параметры работы двигателя, такие как угол зажигания и состав топливной смеси. Это открывает новые возможности для дальнейшей оптимизации и тюнинга автомобиля, делая его более соответствующим современным требованиям.
Замена бака

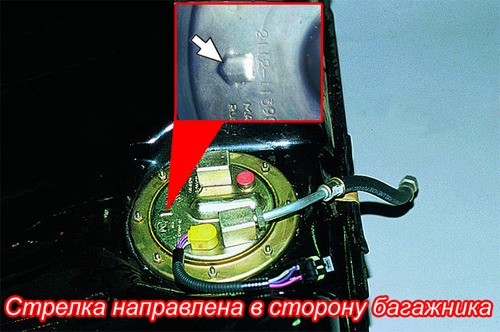

Перед разборкой карбюраторной системы промойте и высушите новый бензобак, затем установите электрический бензонасос. Убедитесь, что стрелки на обоих устройствах направлены в одну сторону. Проверьте, что поплавок датчика уровня топлива работает корректно.
Отверстия для крепления модуля и датчика
В следующем шаге необходимо создать в блоке цилиндров отверстие для установки кронштейна модуля зажигания глубиной 20 мм, а также еще одно отверстие для датчика детонации диаметром 16 мм. Для этого потребуется слить тосол и демонтировать радиатор вместе с бампером.
Читайте также:
В некоторых случаях такие отверстия могут быть уже предусмотрены на заводе. Если их нет, то для модуля и датчика имеются специальные канавки. Будьте осторожны и не просверлите блок насквозь! Если у вас есть сомнения, лучше доверить эту работу профессионалу.
Охлаждение, генератор
Необходимо установить новый патрубок для охлаждающей жидкости и заменить датчик температуры в радиаторе. Затем слейте масло, демонтируйте поддон, снимите зубчатый шкив и ремень, после чего установите специальный демпфирующий шкив генератора вместо стандартного.

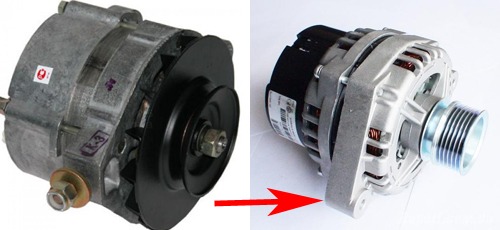

Далее установите новый генератор, так как обновленная система требует более высокого напряжения. Простая замена шкива не подойдет. Установка нового генератора в ВАЗ 2109 критически важна, иначе он может выйти из строя.
Провода, подключение приборов
- Сначала необходимо слить бензин — бак должен стать легче.
- Затем, прежде чем продолжить, отключите аккумулятор.
- Далее снимите трамблер и бензонасос вместе со всеми дополнительными элементами, а также фильтр воздуха, карбюратор и тросы (газа и подачи воздуха).
После выполнения этих шагов отсоедините провода, отвечающие за зажигание, которые находятся под капотом. Уберите также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который следует удлинить. Для этого можно использовать шланг от одной из предыдущих моделей ВАЗ.
Также разберите панель приборов. На ней имеется лампочка check engine, которую необходимо подключить к соответствующему проводу. Из мотора в салон нужно провести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.
Провода, оставшиеся от реле карбюраторного вентилятора, следует соединить вместе с датчиком включения вентилятора.
В отведенных для этого местах установите все предохранители, реле и контроллер. Кроме того, важно подключить бензонасос к приборной панели для корректного отображения уровня топлива (стандартный насос просто убираем).
На боковой стороне блока имеется головка с заглушкой, к которой нужно прикрепить массу жгута, отвечающего за впрыск топлива. Также не забудьте установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку.
-
Читайте также:
Монтаж топливной магистрали
Наибольшее время и усилия уходят на установку топливной магистрали, которую нужно проложить по днищу автомобиля ВАЗ. Протянуть топливный провод под рулем сложно. Затем необходимо надежно закрепить топливные шланги и фильтр, для которого на нижней части автомобиля предусмотрены специальные болты. В завершение установите бензобак и подключите топливную линию, а также верните на место систему зажигания, датчики и высоковольтные провода.
Крайне важно тщательно закрепить все шланги и массу, иначе в будущем могут возникнуть серьезные проблемы. Далее установите патрубок и подогрев для него, а также фильтр для воздуха и шланги для картерной вентиляции. После запуска двигателя, который должен работать без перебоев, подключите анализатор газа и диагностический сканер ДСТ-2. Не забудьте сбросить ошибки и отрегулировать состав смеси на холостом ходу.
Замена карбюратора на инжектор у автомобилей УАЗ и Газель имеет свои особенности, связанные с конструкцией двигателя Газель.
Настройка и диагностика системы инжектора
После установки инжекторной системы на автомобиль ВАЗ 2109 важным шагом становится ее настройка и диагностика. Корректная настройка инжектора обеспечивает эффективную работу двигателя, повышает его мощность и снижает расход топлива. В данном разделе мы рассмотрим ключевые моменты, касающиеся настройки и диагностики инжекторной системы.
1. Подключение диагностического оборудования
Первым делом нужно подключить диагностический сканер к разъему OBD-II вашего автомобиля. Это даст возможность получить информацию о функционировании системы управления двигателем. Сканер может выявить ошибки, указывающие на возможные неисправности в работе инжектора, датчиков или других элементов системы. Важно помнить, что наличие ошибок не всегда свидетельствует о поломке, поэтому их следует рассматривать в контексте общего состояния автомобиля.
2. Проверка датчиков
Инжекторная система включает несколько основных датчиков, таких как датчик температуры охлаждающей жидкости, датчик массового расхода воздуха и датчик положения дроссельной заслонки. Каждый из этих датчиков играет ключевую роль в правильной работе системы. Проверка их функциональности может быть выполнена с помощью мультиметра или специализированного оборудования. Например, датчик температуры должен отображать значения, соответствующие температуре охлаждающей жидкости, а датчик массового расхода воздуха — данные, соответствующие потоку воздуха в системе впуска.
3. Настройка параметров впрыска
-
Читайте также:
После проверки датчиков необходимо перейти к настройке параметров впрыска. Это включает в себя регулировку времени впрыска и объема топлива, подаваемого в цилиндры. Эти параметры можно настроить с помощью программного обеспечения, совместимого с вашей инжекторной системой. Важно помнить, что неверные настройки могут привести к ухудшению работы двигателя, увеличению расхода топлива и повышению токсичности выхлопных газов.
4. Проверка давления топлива
Давление топлива является критически важным показателем для функционирования инжекторной системы. Для его проверки следует использовать манометр, подключив его к топливной системе. Давление должно находиться в пределах, указанных производителем. Если давление слишком низкое, это может свидетельствовать о проблемах с топливным насосом или фильтром. Слишком высокое давление может привести к избытку топлива и проблемам с работой двигателя.
5. Тестирование работы инжектора
Для проверки работы инжекторов можно использовать специальные тестеры, которые позволяют оценить их производительность и равномерность распыления топлива. Также стоит провести визуальный осмотр на наличие утечек топлива и загрязнений. Если инжекторы загрязнены, их следует очистить или заменить.
6. Регулировка системы зажигания
Необходимо также уделить внимание системе зажигания. Неправильная работа свечей зажигания может негативно сказаться на функционировании инжекторной системы. Регулярная проверка и замена свечей, а также настройка угла опережения зажигания помогут обеспечить стабильную работу двигателя.
В заключение, настройка и диагностика инжекторной системы на автомобиле ВАЗ 2109 требуют внимательного подхода и использования специализированного оборудования. Регулярные проверки и корректировка параметров системы помогут поддерживать двигатель в отличном состоянии, улучшая его производительность и экономичность.
Выбор и покупка инжекторного комплекта
Перед тем как приступить к переделке карбюратора на инжектор, необходимо тщательно выбрать и приобрести инжекторный комплект, который будет соответствовать вашему автомобилю ВАЗ 2109. На рынке существует множество вариантов, и правильный выбор напрямую повлияет на эффективность работы двигателя и его долговечность.
Первым шагом в выборе инжекторного комплекта является определение его совместимости с вашим автомобилем. ВАЗ 2109 может быть оснащен различными типами двигателей, поэтому важно учитывать их характеристики. Рекомендуется выбирать комплект, который был разработан именно для вашей модели, так как это обеспечит наилучшее соответствие всех компонентов.
Существует несколько основных компонентов инжекторного комплекта, которые необходимо учитывать при покупке:
- Инжекторы: Они отвечают за распыление топлива в камеру сгорания. Важно выбирать инжекторы с подходящими характеристиками, такими как производительность и сопротивление.
- Датчики: Ключевыми датчиками являются датчик положения дроссельной заслонки, датчик температуры охлаждающей жидкости и датчик массового расхода воздуха. Они обеспечивают корректную работу системы впрыска.
- Электронный блок управления (ЭБУ): Это “мозг” всей системы, который управляет работой инжекторов и другими компонентами. ЭБУ должен быть совместим с вашим двигателем и иметь возможность настройки под конкретные условия эксплуатации.
- Топливная рампа: Она соединяет инжекторы и обеспечивает подачу топлива. Важно, чтобы рампа была правильно подобрана по размеру и форме.
- Проводка и разъемы: Необходимо убедиться, что проводка и разъемы подходят для вашего автомобиля и могут обеспечить надежное соединение всех компонентов.
При выборе инжекторного комплекта также стоит обратить внимание на производителя. Рекомендуется отдавать предпочтение известным брендам, которые зарекомендовали себя на рынке. Это поможет избежать проблем с качеством и надежностью компонентов.
Не забывайте о возможности покупки б/у комплектов, однако в этом случае важно тщательно проверять состояние всех деталей. Лучше всего, если комплект будет приобретен у проверенного продавца, который сможет предоставить гарантии на свою продукцию.
После выбора и покупки инжекторного комплекта, следует подготовиться к установке. Рекомендуется заранее ознакомиться с инструкцией по установке, а также подготовить все необходимые инструменты. Установка инжектора требует определенных навыков, поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.
Таким образом, правильный выбор и покупка инжекторного комплекта — это залог успешной переделки карбюратора на инжектор у автомобиля ВАЗ 2109. Уделите этому этапу должное внимание, и это поможет вам избежать множества проблем в будущем.
Вопрос-ответ
Можно ли перейти с карбюратора на инжектор?
Один из самых популярных проектов, выполняемых в нашей мастерской, — это переоборудование двигателя с карбюратора на инжекторный. Главные преимущества перехода с карбюратора на инжектор — это повышение мощности и топливной экономичности.
Что больше расходует бензин: карбюратор или инжектор?
По мощности карбюраторы не уступают электронным системам, но вот расход бензина у них больше. По сравнению с карбюратором инжектор гораздо сложнее, и ремонтировать его своими силами выйдет не у всех. Дело в том, что он управляется специальной программой – прошивкой, сделать которую в домашних условиях сложно.
Советы
СОВЕТ №1
Перед началом переделки карбюратора на инжектор, тщательно изучите техническую документацию вашего автомобиля. Это поможет вам понять, какие компоненты и адаптации потребуются для успешной установки инжекторной системы.
СОВЕТ №2
Обратите внимание на выбор инжекторной системы. Существуют разные варианты, и важно выбрать ту, которая будет совместима с вашим двигателем и обеспечит оптимальную производительность. Рассмотрите возможность консультации с опытными механиками или специалистами.
СОВЕТ №3
Не забывайте о необходимости модернизации других систем автомобиля, таких как топливная система и система зажигания. Установка инжектора может потребовать замены топливного насоса и фильтров, а также настройки системы зажигания для корректной работы нового оборудования.
СОВЕТ №4
После завершения установки инжекторной системы, обязательно проведите диагностику и настройку двигателя. Это поможет избежать проблем с работой автомобиля и обеспечит его стабильную работу на новых компонентах.
