Лада ларгус топливный фильтр где стоит

Топливный фильтр Lada Largus

Для очистки бензина, который поступает в силовую установку, на автомобиле Лада Ларгус имеется топливный фильтр. В процессе эксплуатации транспортного средства расходник теряет свою пропускную способность, так как забивается мусором.

Из-за этого мотор перестает стабильно работать, а на бензонасос ложится дополнительная нагрузка. Для решения проблемы с забитым фильтром необходима его замена. Выполнить ее не особо сложно своими руками.

Артикул фирменного топливного фильтра Лада Ларгус

Фильтры тонкой и грубой очистки горючего на Лада Ларгус входят в состав топливного модуля. Официально производитель допускает замену стакана только в сборе. Поэтому ни фильтр тонкой очистки, ни сеточка не обладают собственными артикулами и не поступают в розничную продажу. Поэтому приобрести оригинальные новые расходники по отдельности невозможно, а в сборе с модулем дорого.

Оригинальный топливный стакан Лада Ларгус с двигателем на 8 клапанов имеет артикульный номер 172024388R. Аналогичный узел применяется и на автомобилях с мотором на 16 клапанов. Фирменный топливный модуль стоит от 18000 до 30000 рублей.

Так как стоимость оригинального модуля с фильтрами тонкой и грубой очистки высока, водители прибегают к покупке аналогов. Среди них достаточно много хороших вариантов. В таблице ниже представлены наилучшие альтернативы родному топливному стакану.

Таблица — Аналоги топливного модуля на автомобиль Лада Ларгус

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Krauf	KR0820M	2500-4000
Bosch	986580957	5400-7000
ERA	775120A	3800-5000
Pierburg	700468770	4800-6000
Messmer	775120A	4200-5300

Несмотря на отсутствие в продаже оригинальных фильтров тонкой очистки топлива, желая сэкономить, автовладельцы приспособили для Лада Ларгус расходники от других машин. В таблице ниже представлены фильтры, которые подходят для восстановления нормальной работоспособности модуля.

Таблица — Топливные фильтры тонкой очистки на автомобиль Лада Ларгус

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Japan Parts	FC130S	900-1100
Profit	15350023	800-1000

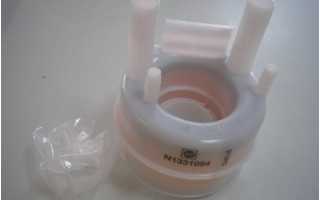

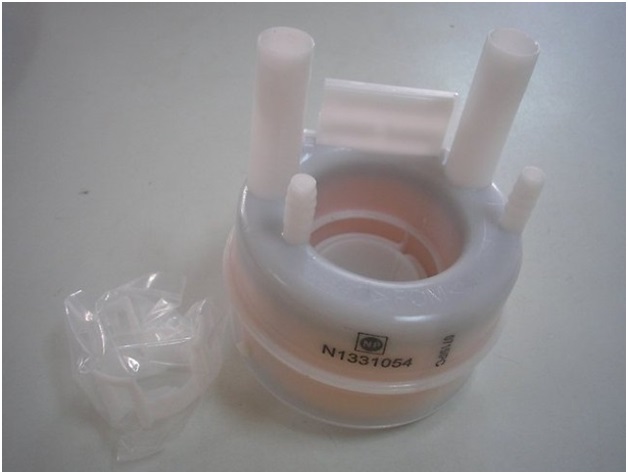

Nipparts	N1331054	600-670
Ashika	3001130	910-1300

Сеточки-фильтр от некоторых других машин также подходят для Лада Ларгус. В таблице ниже представлены сторонние производители, чьи расходники рекомендуется ставить при забивании сеточки грубой очистки.

Таблица — Топливные фильтр-сеточки на автомобиль Лада Ларгус

Бренд производителя	Номер по каталогу	Примерная цена, рубль
Francecar	FCR210141	270-350
Knecht-Mahle	KL4161	320-400
Opel	4408101	190-230
Mercedes	4534700400	700-900
Renault (RVI)	7700845961	400-450

Расположение топливного фильтра

Фильтры тонкой и грубой очистки совмещены с топливным стаканом. Сам модуль находится непосредственно в бензобаке. Для его демонтажа потребуется снять задний ряд сидений.

Периодичность замены топливного фильтра

Согласно официальным заявлениям производителя топливный модуль и соответственно находящиеся в нем фильтры, рассчитан на весь срок службы автомобиля. Его замена не предусмотрена, поэтому не существует никаких официальных рекомендаций по периодичности установки новых расходников.

Опыт эксплуатации Лада Ларгус показал автовладельцам необходимость замены топливных фильтров как тонкой, так и грубой очистки. Согласно наблюдениям водителей сеточка забивается, когда пробег приближается к 30-50 тыс. км. Чуть дольше служит фильтр тонкой очистки. Его замена обычно необходима при пробеге 60-100 тыс. км.

О необходимости сменить топливный фильтр говорят нижепредставленные симптомы:

• сложности с пуском мотора;
• рывки во время движения;
• при интенсивном разгоне глохнет мотор;
• двигатель плохо работает под нагрузкой;
• ухудшение динамики;
• появились посторонние звуки при работе бензонасоса.

Замена топливного модуля и фильтров

Инструкция по замене топливного модуля и входящих в него фильтров тонкой и грубой очистки представлена ниже.

Замена топливного фильтра тонкой очистки

По виду фильтр вроде-бы качественный, такой-же как оригинал. Фильтр он и фильтр.

Топливный шланг после снятия обернул в тряпку чтобы избежать попадания песка и грязи.

Разборка модуля: замена (очистка) топливного фильтра, бензонасоса и датчика уровня топлива

Топливный фильтр тонкой очистки (корпус), фильтр грубой очистки (сеточка), бензонасос, и датчик уровня топлива находятся в комплексе топливного модуля, который расположен в топливном баке.

По регламенту, замена отдельных частей топливного модуля не предусматривается, а в случае выхода из строя какой либо из его составляющих, модуль заменяется в сборе. Однако в экстренном случае, для замены топливного насоса, для очистки топливного фильтра, или замены датчика уровня топлива, модуль можно разобрать.

Для разборки топливного модуля и замены деталей снимите его с автомобиля. (см. здесь)

Отсоединяем колодку проводов датчика уровня топлива от крышки

Снимите датчик уровня топлива, сдвинув его по направлению стрелки

Датчик уровня топлива

1 – резистор; 2 – ползунок; 3 – колодка проводов датчика; 4 – поплавок; 5 – рычаг поплавка

С помощью отвёртки отожмите три пластмассовых фиксатора…

…и снимаем стакан с корпуса топливного модуля. Здесь находится топливный фильтр тонкой очистки (корпус) и сетчатый фильтр грубой очистки

Снимите резиновое уплотнительное кольцо регулятора давления топлива.

В стакане находится регулятор давления топлива 1 и противодренажный клапан 2.

Преодолев усилие фиксаторов, снимаем сетчатый топливный фильтр.

Промойте, продуйте, или замените сетчатый фильтр

Примечание: для замены фильтра тонкой очистки, некоторые автолюбители использовали неоригинальный фильтр с арт. LF249M (см. фото и размеры)

Отжимав отвёрткой фиксатор крышки …

. ответите крышку в сторону

снимите распорную пружину

Отсоедините колодку топливного насоса от разъема на внутренней стороне крышки.

Извлеките топливный насос из корпуса топливного фильтра.

Примечание: Топливные шланги закреплены на штуцерах насоса и корпуса фильтра термоусадочным способом.

Внимание: перед тем как использовать фен, тчательно продуйте и просушите детали, во избежание возгорания топлива!

Примечание: после снятия шлангов со штуцеров может потребоваться замена шлангов для обеспечения их надежного уплотнения. Некоторые автолюбители использовали гофрированные шланги бензонасоса для ВАЗ.

Для установки и закрепления шланга на бензонасосе после снятия, некоторые автолюбители применяют обычные хомуты (но не червячного типа)

11 мм. Хомут должен быть закреплён так, чтобы обеспечить герметичное соединение и в тоже время не передавить пластиковый шланг.

Сборку и установку модуля проводим в обратной последовательности.

Некоторые заблуждения о топливном насосе (журнал За Рулём)

Малейшая потеря герметичности насоса немедленно приведет к пожару, поскольку его щетки постоянно искрят.

Бензонасос не является герметичной конструкцией, и его потроха, например якорь или щетки, постоянно купаются в бензине. Но возгорание невозможно: концентрация паров топлива гораздо выше стехиометрической, а потому и поджечь их нельзя.

Заправлять машины со впрыском топлива надо чаще, а «на лампочке» вообще нельзя ездить.

Многие считают, что при неполном баке насос обязательно начнет хлебать воздух вместо бензина и быстро помрет. Насос размещается в пластиковом стакане, препятствующем отливу топлива при ускорениях и кренах. Стакан прижимается пружиной к нижней точке топливного бака. Кроме того, внутренние перегородки в топливном баке препятствуют приливам и отливам бензина. А если топливо закончится? И тут неприятностей не будет: как только насос перестанет создавать давление, двигатель заглохнет, а контроллер снимет питание через пару секунд.

Моторчик, работающий «на сухую», мгновенно выходит из строя.

При заглохшем ДВС питание с электробензонасоса снимается очень быстро. Поэтому у него нет физической возможности долго молотить в «сухом» режиме. Кроме того, мы гоняли насосы «на сухую» около десяти минут — и ничего: холодный корпус, малый ток потребления, ровный шум. Поэтому своей смертью от недостатка бензина насос не помрет.

Бензин играет в электробензонасосе роль смазки.

Смазывающая способность бензина ничтожная. Он играет роль не смазки, а охладителя.

Избыточное давление в топливной магистрали вредно, поэтому при замене категорически нельзя устанавливать более мощный бензонасос.

На автомобилях, переведенных на газ, бензонасосы особенно часто ломаются.

На интернет-форумах встречаются страшилки: бензонасос на автомобилях с газовым оборудованием всегда работает, гоняя бензин по малому кругу, а потому чаще выходит из строя. Но это обычный режим, ничем не отличающийся от рабочего. Неприятности могли бы возникнуть разве что при полном отсутствии бензина в баке, но это уже напоминает диверсию. Однако непродолжительной работы «на сухую» насосы тоже не боятся.

Параметры некоторых бензонасосов, устанавливаемых на автомобили Lada (рабочие режимы)

Топливный фильтр Лада Ларгус — где находится, замена, артикул, фото и видео

Топливный фильтр Лада Ларгус — это важнейший элемент системы питания двигателя отечественного универсала. Он отвечает за чистоту топлива, поступающего в камеру сгорания автомобиля.

Наверное каждый автовладелец понимает, что идеально чистого топлива нет ни на одной заправке. Особенно этим грешат заправки на территории России, где мы собственно и проживаем. Мало того, что бензин для LADA LARGUS на заправках низкого качества, так в нем может содержаться грязь, конденсат и прочие мелкие частицы. Чтобы избежать попадания всего этого «добра» в инжектор, на автомобиле применяется топливный фильтр.

Чаще всего в современном автомобиле устанавливается 2 топливных фильтра — грубой и тонкой очистки. Фильтр грубой очистки представляет собой сетку, которая фильтрует крупные частицы грязи, а тонкой очистки — отфильтровывает остальное.

Примечателен тот факт, что своевременная замена топливного фильтра позволяет увеличить ресурс мотора до 30%.

Где находится топливный фильтр Лада Ларгус?

Этот вопрос волнует многих владельцев отечественного универсала. Дело в том, что на инжекторных автомобилях Лада топливный фильтр всегда находился над задней балкой и его замена была простейшей задачей. Однако, многие, кто покупают в собственность Лада Ларгус, планируют обслуживать свой автомобиль самостоятельно. Но, не обнаружив в привычном месте топливный фильтр, начинают искать в интернете ответ на вопрос «где стоит топливный фильтр на Лада Ларгус?». И лишь потом выясняют, что у Лада Ларгус топливный фильтр был перенесен непосредственно в топливный бак. Т.е. сам фильтр выполняет роль стакана, в котором установлен топливный насос.

Это проверенное решение, которое используется на большинстве иномарок на протяжении нескольких десятков лет. В плане замены, конечно, не самое простое, но опять же это не такая уж частая процедура.

Интервал замены топливного фильтра Лада Ларгус

Согласно официальному регламенту, топливный фильтр Лада Ларгус имеет ресурс, равный всему ресурсу автомобиля. Иными словами, АвтоВАЗ говорит, что топливный фильтр не требует замены и рассчитан на весь срок службы автомобиля. А это не менее 160 тыс. км пробега.

Но по опыту владельцев подобных автомобилей можно сделать вывод, что фильтр грубой очистки начинает засоряться уже к 30-40 тыс. км пробега, а фильтр тонкой очистки — к 80-90 тыс. пробега. Иными словами, топливный фильтр у Лады Ларгус действительно выдерживает большой пробег, но я бы рекомендовал менять топливный фильтр значительно раньше.

Оптимальным вариантом замены считается 30 тыс. или 24 месяца. Уж поверьте, с нашим качеством топлива это будет самый правильный вариант. И для машины полезно, и для кармана не накладно. При замене топливного фильтра сливать бензин из бака Ларгуса не требуется.

Комментарий эксперта:

Топливный фильтр на автомобиле Лада Ларгус, как и на любом другом авто, требует замены. Не понимаю, почему инженеры АвтоВАЗа решили вдруг сделать его необслуживаемым. Что изменилось? Качество топливо стало лучше или какие-то инновационные материалы начали использовать для фильтрации? Я более 30 лет работаю на разных сервисах и повидал за свое время многое. И частой причиной поломок автомобиля является несвоевременное обслуживание автомобиля. Делайте ТО правильно и в срок и будем Вам счастье.

Виктор, 56 лет, г.Владивосток.

Предпосылки к замене топливного фильтра Лада Ларгус

Если Вы заметили хотя бы один из этих признаков, то первым делом стоит задуматься о замене топливного фильтра Лада Ларгус.

Комментарий с форума:

Всегда считал замену топливного фильтра в бензинках очень тонким извращением. В дизеле откладывается парафин. А в бензине откладываться нечему. Механические примеси не создадут криминальной непроходимости в фильтре.

vishnu, пользователь форума DROM.ru, более 15 лет на форуме.

Замена топливного фильтра Лада Ларгус

Первым делом хочется сказать, что подобную работу может выполнить даже автомеханик-любитель. Для этого необходимы лишь инструменты, место, где будут выполняться работы и немного свободного времени.

1. Снимаем подушку заднего ряда сидений.

2. Открываем крышку ревизионного лючка.

3. Отсоединяем фишку проводов и убираем жгут проводов в сторону, чтобы не мешался.

4. Нажав на фиксаторы, отсоединяем топливную трубку и отодвигаем в сторону. Если Вы не стравили давление из системы, то в этот момент с нее может вытекать топливо.

5. С помощью монтажки или широкой отвертки отворачиваем фиксирующее кольцо.

6. Вынимаем полностью стакан и переносим в удобное для работы место, например на верстак. Далее мы будем производить разбор стакана.

7. Для замены сетки воспользуемся плоской отверткой — аккуратно отгибаем фиксатор и отсоединяем нижнюю часть модуля. Снимаем сеточку.

8. Для замены топливного фильтра тонкой очистки разбираем модуль, как показано на фото:

… и устанавливаем на место новые фильтра. Далее просто собираем все в обратном порядке.

После сборки не старайтесь сразу запустить мотор. Поверните несколько раз ключ, чтобы дать время насосу прокачать топливо по всей системе.

Снимаем модуль топливного насоса на Лада Ларгус видео

Замена топливного фильтра Лада Ларгус 16 клапанов [видео]

Более подробно про замену топливного фильтра Лада Ларгус 16 клапанов Вы можете посмотреть на видео:

Замена топливного фильтра Лада Ларгус 8 клапанов [видео]

По сути замена топливного фильтра Лада Ларгус 8 клапанов ничем не отличается от замены фильтрующего элемента на 16-клапанном моторе. Для наглядности просто посмотрите видео, а затем сравните с предыдущем видео. Если нашли отличия, то напишите об этом в комментариях.

Топливный фильтр Лада Ларгус 16 клапанов артикул

Так как топливный фильтр Лада Ларгус рассчитан на весь срок службы, то производитель не подразумевает его замены. Соответственно, в продаже не имеется оригинальных фильтров очистки топлива на Ларгус.

Даже, если Вы зайдете в каталог, то отдельно на схеме топливного фильтра Вы не найдете. Только Модуль электробензонасоса в сборе. Его можно заказать с помощью артикула: 172024388R.

Стоит данный модуль от 6,5 и до 10 тыс. рублей примерно. Однако, далеко не все готовы тратить столько денег на обслуживание топливной системы. поэтому многие производители наладили выпуск отдельно топливных фильтров на Лада Ларгус. Далее в таблице Вы найдете артикулы топливных фильтров на 16 кл и 8 клапанные двигатели Лада Ларгус.

Таблица 1 — артикулы топливных фильтров на автомобиль Лада Ларгус от сторонних производителей

Бренд	Название	Артикул	Цена

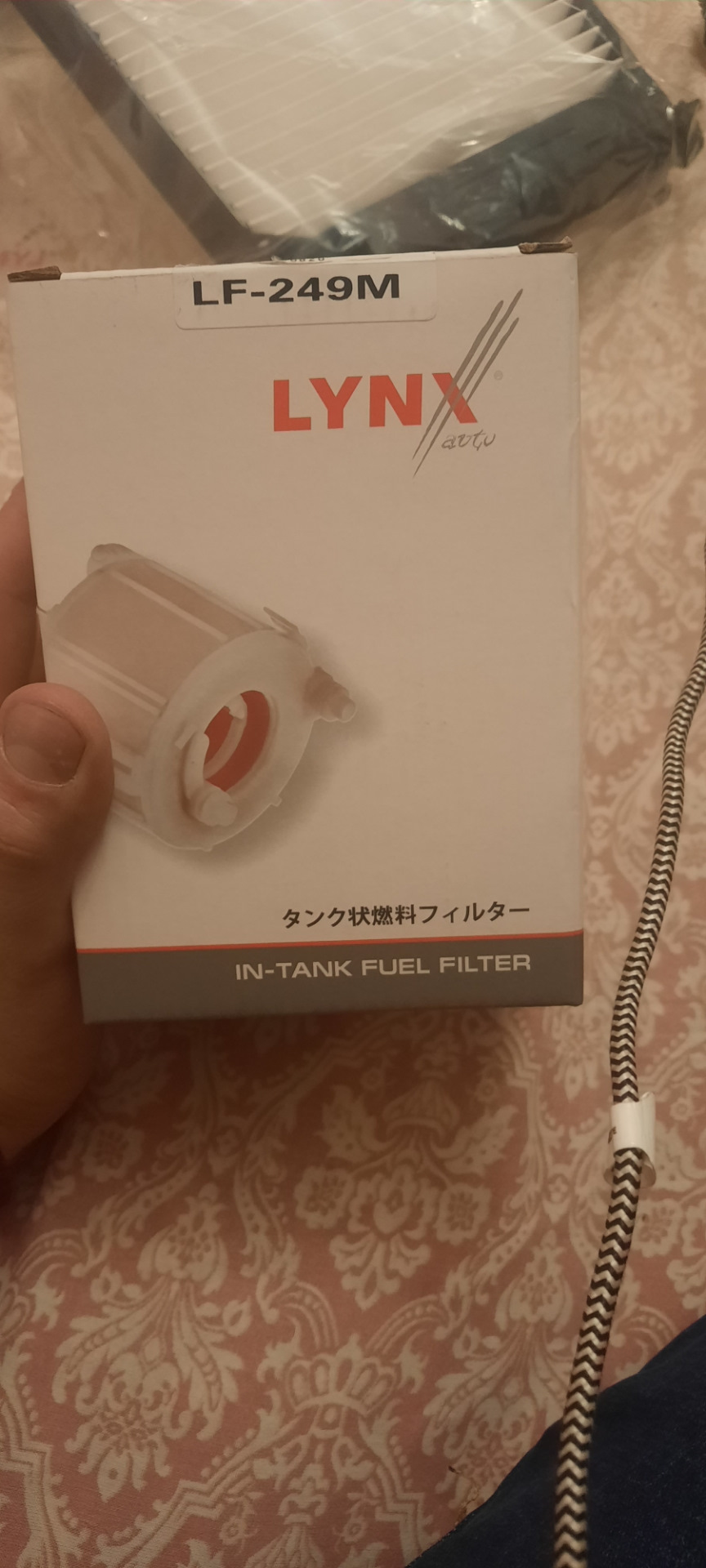

LynxAUTO	Фильтр топливный погружной	LF-249M	1200р
MASUMA	Фильтр топливный	MFFN225	1100р
Sat	Фильтр топливный	ST-172024388R-SF	1300р

Эти фильтра можно найти практически в любом регионе, так как бренды раскрученные и знают их везде.

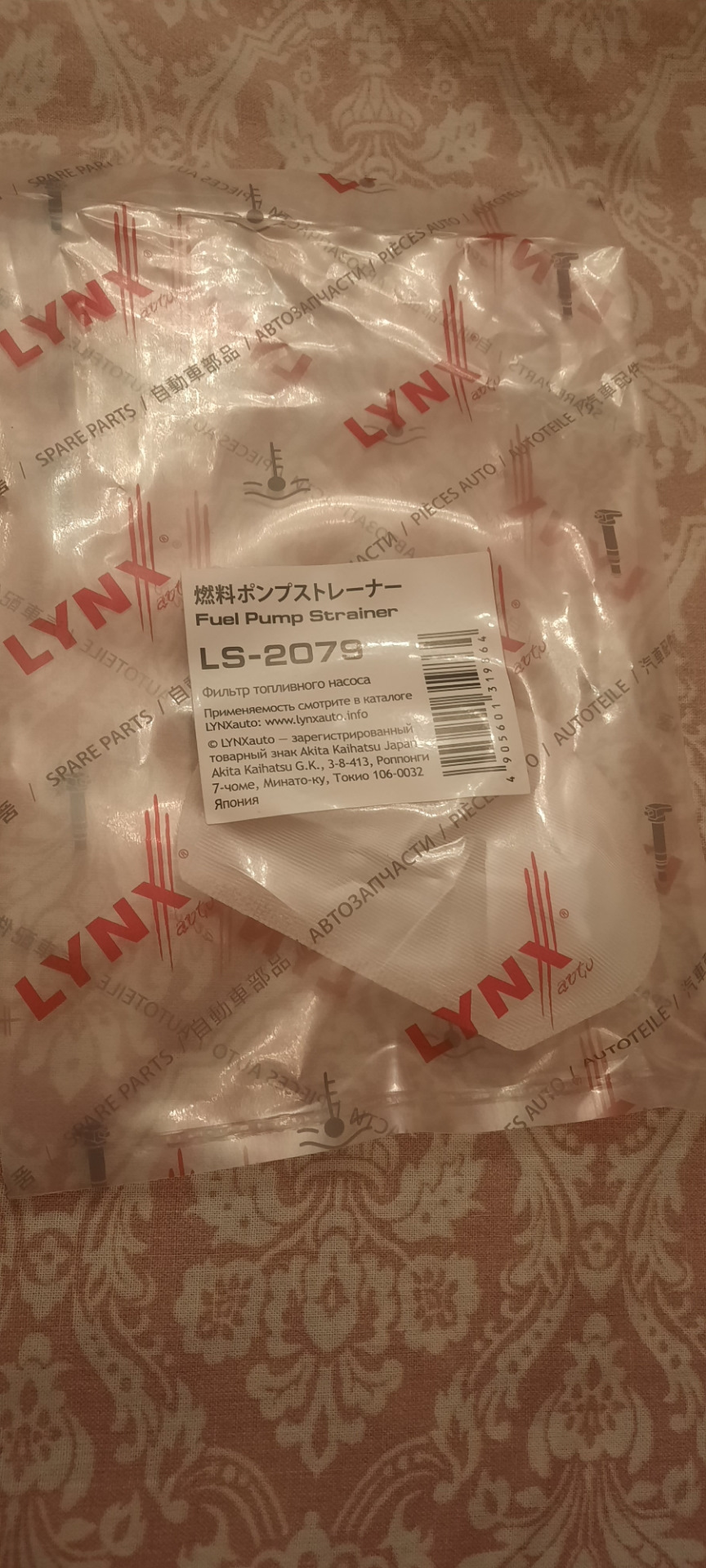

Что касается сеточки (фильтра грубой очистки), то ее можно заказать по артикулам:

Я нашел лишь 2 варианта, но уверен, что есть и другие. Кто ставил какие-то проверенные сетки, отпишитесь пожалуйста в комментариях. Я добавлю варианты в статью.

Если Вы планируете заменить насосную станцию в сборе, то можно купить и аналоги всего топливного модуля. Вот некоторые из них:

Таблица 2 — артикулы топливных фильтров на автомобиль Лада Ларгус от сторонних производителей

Бренд	Название	Артикул	Цена
Ween	Модуль бензонасоса	192-0001	4500р
Startvolt	Модуль топливного насоса	SFM 0901	2900р
Achr	Насос топливный электрический в сборе	EFM1160301	2900р
Dynamatrix	Насос топливный	DFM1160301	3200р
Amd	Электробензонасос	AMD.FP167	3550р
Henko	Насос топливный в сборе	MV-PFA18	3500р
Krauf	Модуль в сборе с бензонасосом	KR0820M	3560р
Miles	Насос топливный в сборе renault logan i 1.4/1.6 04- / sandero i/ 3 bar ap44002	AP44002	3570р
Stellox	Топливный насос	10-02035-SX	3540р
Sat	Насос топливный в сборе nissan almera g15ra/renault logan2/sandero2 13-/duster 13	ST-17042-00Q0G	3640р

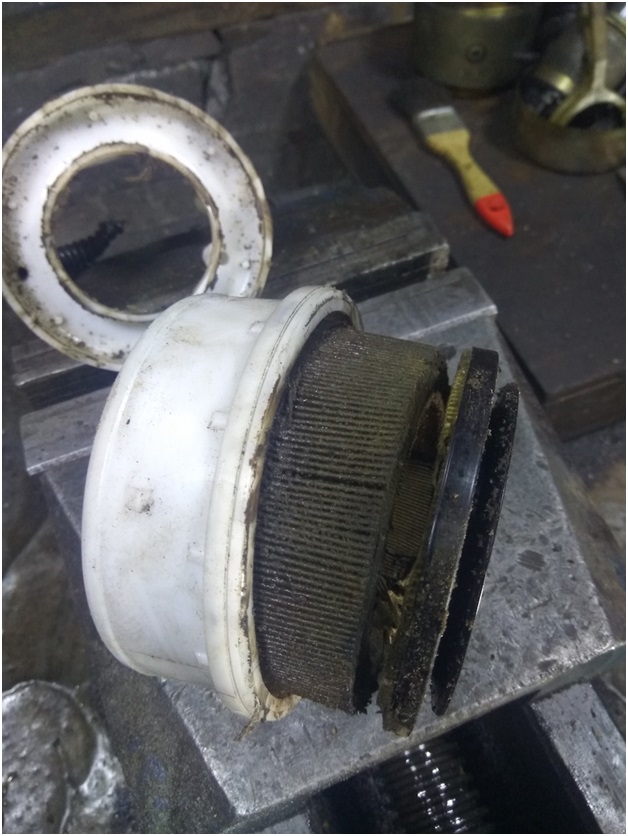

Как выглядит топливный фильтр Лада Лагрус в разрезе после 140 тыс. км пробега

Если Вы еще сомневаетесь, менять или нет топливный фильтр, то просто взгляните на фото ниже:

Топливный фильтр был снят с автомобиля Лада Лагрус 8 клапанов, который прошел примерно 140 тыс. км. Автомобиль был куплен с салона и топливная система никогда не обслуживалась. Предпосылкой к замене послужило снижение давления в топливной системе, что привело к потере мощности автомобиля. После замены топливного фильтра машина стала резвой и давление в системе нормализовалось.

Заключение

В данной статье Вы узнали, как поменять топливный фильтр Лада Ларгус своими руками. Как Вы поняли, это не самая сложная процедура, поэтому можно выполнить ее самостоятельно, сэкономив тем самым несколько сотен рублей.

Также Вы узнали, где стоит топливный фильтр на Лада Ларгус. В отличие от других моделей АвтоВАЗ, топливный модуль стоит в бензобаке, а не под днищем, как это было раньше.

Кроме этого, в статье Вы нашли все необходимые артикулы для замены. А если у Вас остались какие-то вопросы, то милости просим в комментарии — обсудим. Спасибо за внимание, и до новых встреч. С Вами был я, мастер-механик Александр. До новых встреч.
