Как устроен автомобильный генератор

Автомобильный генератор, или альтернатор, — ключевой элемент электрической системы автомобиля, который заряжает аккумулятор и питает электрические устройства при работающем двигателе. Знание его принципов работы и конструкции поможет владельцам автомобилей лучше заботиться о своих транспортных средствах, выявлять неисправности и принимать решения о ремонте или замене. В этой статье рассмотрим устройство автомобильного генератора, его функции и важность для надежной работы автомобиля.

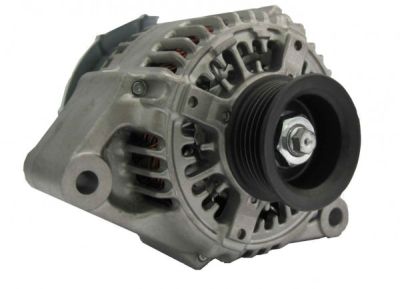

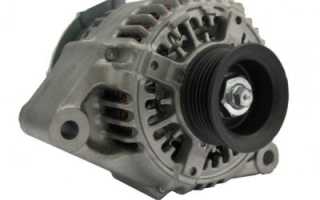

«Анатомия» генератора

Автомобильный генератор, известный также как альтернатор, является важнейшим элементом электрической системы автомобиля, отвечающим за зарядку аккумулятора и обеспечение питания электрических компонентов. Специалисты подчеркивают, что его функционирование основано на принципе электромагнитной индукции. Внутри генератора располагается ротор, который вращается благодаря работе двигателя, а также статоры, в которых генерируется электрический ток. При вращении ротора в магнитном поле возникает электрический ток, который затем преобразуется в постоянный с помощью выпрямительных устройств.

Современные генераторы дополнительно оборудованы регуляторами напряжения, которые следят за уровнем заряда, предотвращая перезарядку аккумулятора. Следует отметить, что эффективность работы генератора непосредственно сказывается на функционировании всех электрических систем автомобиля, включая освещение, систему зажигания и мультимедийные устройства. Поэтому регулярная проверка состояния генератора является важным аспектом технического обслуживания автомобиля.

Автоэлектрик раскрыл все секреты работы генератора и его неисправности!!!

Автомобильный генератор, или альтернатор, представляет собой ключевой элемент электрической системы автомобиля. Эксперты отмечают, что его основная функция заключается в преобразовании механической энергии, получаемой от двигателя, в электрическую. Это достигается благодаря вращению ротора внутри статора, что создает магнитное поле. В результате происходит индукция тока, который затем используется для зарядки аккумулятора и питания электрических систем автомобиля.

Специалисты подчеркивают, что эффективность генератора зависит от его конструкции и качества материалов. Современные модели часто оснащаются встроенными регуляторами напряжения, что позволяет поддерживать стабильный уровень заряда. Кроме того, эксперты указывают на важность регулярного обслуживания генератора, так как износ его компонентов может привести к снижению производительности и, как следствие, к проблемам с электросистемой автомобиля. Таким образом, понимание принципов работы генератора помогает владельцам автомобилей лучше заботиться о своих транспортных средствах.

Корпус

Корпус автомобильного генератора изготавливается из сплавов легких металлов (как правило, применяется дюралюминий) для уменьшения веса устройства. Для обеспечения эффективного теплоотвода в корпусе имеется большое количество вентиляционных отверстий. Устройство системы охлаждения у разных моделей генераторов различно и зависит от величины рабочих оборотов генератора и от того, насколько тяжелы температурные условия в подкапотном пространстве автомобиля.

Например, у ВАЗ-2106 имеется одна крыльчатка, выгоняющая горячий воздух из корпуса, тогда как у ВАЗ-2109, а также у моделей 2110 и 2112 два вентилятора гонят воздушные потоки навстречу друг другу. В передней и задней стенках размещены подшипники, на которых вращается ротор.

Интересные факты

Вот несколько увлекательных фактов о работе автомобильного генератора:

1. Принцип функционирования: Автомобильный генератор, известный также как альтернатор, функционирует на основе электромагнитной индукции. Он преобразует механическую энергию, получаемую от двигателя, в электрическую. Это происходит благодаря вращению ротора внутри статора, что создает магнитное поле и генерирует электрический ток.

2. Контроль напряжения: В современных генераторах предусмотрен встроенный регулятор напряжения, который автоматически следит за уровнем вырабатываемого тока. Это обеспечивает стабильное напряжение в электрической системе автомобиля, что помогает избежать повреждений электроники и аккумулятора.

3. Эффективность и мощность: Современные автомобильные генераторы могут достигать эффективности в диапазоне 70-80%. Они способны производить от 60 до 200 ампер в зависимости от модели автомобиля и его потребностей в электроэнергии. Это особенно актуально для автомобилей, оснащенных большим количеством электрооборудования, включая системы навигации, мультимедиа и освещения.

Как работает генератор?

Обмотка

Обмотка статора состоит из медного провода, размещенного в пазах сердечника из трансформаторного железа с высокими магнитными характеристиками. В трехфазном генераторе предусмотрены три обмотки, соединенные в форме треугольника.

Поскольку устройство нагревается в процессе работы, провода обмоток защищены двумя слоями теплоизоляционного материала, чаще всего специальным лаком.

Ротор

Ротор представляет собой электромагнит, который имеет одну обмотку, установленную на валу. На обмотке находится ферромагнитный сердечник, диаметр которого немного меньше внутреннего диаметра статора (примерно на 1,5 – 2 мм). На валу ротора также установлены медные кольца, которые соединяются с обмоткой через графитовые щетки. Эти кольца служат для передачи управляющего напряжения от реле-регулятора к обмотке ротора.

Генератор

Реле-регулятор

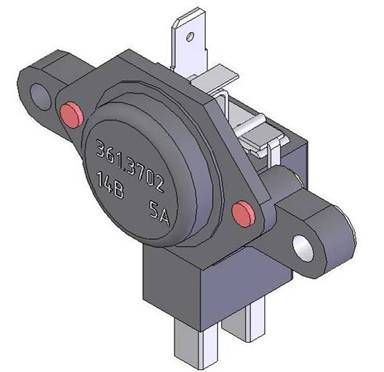

Реле-регулятор — это электронная схема для контроля и регулировки выходного напряжения генератора. Оно защищает агрегат от перегрузок и поддерживает напряжение в бортовой сети автомобиля около 13,5 В.

Современные реле-регуляторы могут иметь температурный датчик, который в зимний период увеличивает выходное напряжение до 14,7 В. Установка может быть выполнена внутри генератора вместе с графитовыми щетками или чаще снаружи корпуса, где щетки фиксируются на специальном щеткодержателе.

Выпрямитель

Выпрямитель, также известный как диодный мост, включает в себя шесть диодов, которые размещены на печатной плате и соединены попарно по схеме Ларионова. Основная функция выпрямителя заключается в преобразовании трехфазного переменного тока в постоянный. Автомеханики часто называют его «подковой» из-за характерной формы.

Работа автомобильного генератора

Основной принцип работы автомобильного генератора — создание переменного тока в обмотках статора под действием постоянного магнитного поля ротора. После запуска двигателя ротор вращается благодаря приводному ремню.

На моделях ВАЗ-2106 и ВАЗ-2107 используется зубчатый ремень, а ВАЗ-2109, ВАЗ-2110 и ВАЗ-2112 оснащены ручейковым или поликлиновым ремнем. Поликлиновый ремень обеспечивает более высокое передаточное отношение, что увеличивает обороты генератора и его эффективность.

Клиновый ремень не подходит для высокооборотистых генераторов, таких как 94.3701, устанавливаемых на ВАЗ-2110 и ВАЗ-2112, так как быстро изнашивается из-за малого диаметра шкива.

На обмотку ротора подается напряжение, создающее магнитный поток. При вращении ротора в обмотках статора генерируется электродвижущая сила (ЭДС). Реле-регулятор регулирует силу тока в зависимости от нагрузки с положительной клеммы генератора, обеспечивая зарядку аккумулятора и питание всех устройств бортовой сети автомобиля.

Как продлить жизнь генератору

Первое, на что следует обратить внимание, — это натяжение приводного ремня. Если ремень недостаточно натянут, он будет постоянно проскальзывать, что приведет к его быстрому износу и невозможности генератора выдать необходимое напряжение. С другой стороны, слишком натянутый ремень создает излишнюю нагрузку на подшипники агрегата, что также приводит к их быстрому износу и необходимости замены.

О проблемах в работе автомобильного генератора сигнализирует контрольная лампа на приборной панели. Если она загорается, это означает, что устройство не выполняет свою функцию и выдает недостаточное напряжение. Признаки неисправностей могут включать:

• периодический недозаряд или перезаряд аккумулятора;
• тусклый свет фар автомобиля при работе двигателя на холостых оборотах;
• изменение яркости светового потока в зависимости от оборотов коленчатого вала;
• посторонние звуки (писк, стуки), исходящие от генератора.

Если неисправность будет обнаружена вовремя, стоимость ремонта окажется невысокой. В противном случае, из-за невнимательности или халатности может потребоваться замена всего устройства.

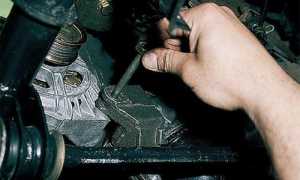

Замена генератора на более мощный

Многие владельцы ВАЗ-2106 и ВАЗ-2107 недовольны стандартным генератором на 42 Ампера. Более мощной альтернативой является генератор от ВАЗ-2109 с мощностью 55 Ампер. Крепления этого агрегата совпадают с оригинальными.

Основное отличие — в генератор ВАЗ-2109 подключается один провод вместо двух, как в «шестёрке». Лишний провод от реле напряжения нужно изолировать. Также необходимо заменить штатное зарядное реле РС-702 на более современное РС-527 или аналог. В противном случае на панели приборов будет постоянно гореть лампочка разряда, которая гаснет только при разрядке аккумулятора.

Типы автомобильных генераторов

Щеточные генераторы

Щеточные генераторы, также известные как генераторы переменного тока с щетками, являются наиболее распространенным типом автомобильных генераторов. Они работают на основе принципа электромагнитной индукции и используют щетки для передачи электрического тока от вращающегося ротора к статору. В таких генераторах ротор представляет собой электромагнит, который создаёт магнитное поле, а статор — это обмотка, в которой генерируется электрический ток. Основным недостатком щеточных генераторов является необходимость регулярного обслуживания щеток, которые со временем изнашиваются и требуют замены.

Бесщеточные генераторы

Бесщеточные генераторы, как можно понять из их названия, не нуждаются в щетках для передачи электрического тока. Вместо этого они используют магнитные датчики и электронные схемы для управления электрическим потоком. Это решение существенно снижает износ компонентов и увеличивает надежность генератора. Бесщеточные генераторы обладают высокой эффективностью и компактными размерами, что делает их отличным выбором для современных автомобилей, где пространство под капотом ограничено. Тем не менее, их цена может быть выше, чем у щеточных моделей.

Генераторы с постоянными магнитами

Генераторы с постоянными магнитами используют постоянные магниты вместо электромагнитов для создания магнитного поля. Это позволяет упростить конструкцию генератора и уменьшить его вес. Такие генераторы часто применяются в маломощных автомобилях и мотоциклах, где требования к мощности не столь высоки. Однако генераторы с постоянными магнитами могут иметь ограничения по выходной мощности и не всегда подходят для более мощных транспортных средств.

Генераторы с переменным током

Генераторы переменного тока (AC) производят электрическую энергию в формате переменного тока, который затем преобразуется в постоянный с помощью выпрямительных устройств. Данный тип генераторов широко применяется в современных автомобилях благодаря своей высокой эффективности и надежности. Генераторы переменного тока бывают как щеточными, так и бесщеточными, что предоставляет производителям возможность выбирать наиболее подходящий вариант в зависимости от специфики каждой модели автомобиля.

Генераторы с регулируемым напряжением

Генераторы с регулируемым напряжением способны автоматически изменять уровень выходного напряжения в зависимости от потребностей электрической системы автомобиля. Это достигается за счет встроенных регуляторов напряжения, которые контролируют работу генератора и обеспечивают стабильное питание для всех электрических компонентов. Такие генераторы особенно полезны в автомобилях с большим количеством электрооборудования, так как они помогают предотвратить перегрузки и повреждения электрических систем.

Вывод

Каждый вид автомобильного генератора обладает своими сильными и слабыми сторонами, и выбор определенной модели зависит от ряда факторов, таких как мощностные требования, габариты и цена. Знание различных типов генераторов позволит автовладельцам более эффективно ухаживать за своими автомобилями и принимать взвешенные решения относительно их обслуживания и ремонта.

Проблемы и неисправности генератора

Автомобильный генератор, или альтернатор, является одним из ключевых компонентов электрической системы автомобиля. Он отвечает за выработку электроэнергии, необходимой для питания всех электрических устройств, включая освещение, системы зажигания и различные аксессуары. Однако, как и любое другое устройство, генератор может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на его работе и, соответственно, на функционировании автомобиля в целом.

Одной из наиболее распространенных проблем является износ подшипников генератора. Подшипники обеспечивают вращение ротора внутри статора, и со временем они могут начать издавать шум или заедать. Это может привести к перегреву генератора и, в конечном итоге, к его поломке. Регулярная проверка состояния подшипников и их замена при необходимости поможет избежать серьезных неисправностей.

Еще одной распространенной неисправностью является выход из строя диодов в выпрямительном узле. Диоды отвечают за преобразование переменного тока, вырабатываемого генератором, в постоянный, который используется в автомобиле. Если один или несколько диодов выходят из строя, это может привести к снижению выходного напряжения генератора, что, в свою очередь, может вызвать разряд аккумулятора и проблемы с запуском двигателя.

Также стоит обратить внимание на регулятор напряжения, который контролирует уровень выходного напряжения генератора. Если регулятор не работает должным образом, это может привести к перегрузке электрической системы автомобиля, что может вызвать повреждение аккумулятора и других электрических компонентов. Важно регулярно проверять работу регулятора и при необходимости производить его замену.

Не менее важной проблемой является коррозия контактов и соединений. Влага и грязь могут накапливаться на контактах генератора, что приводит к плохому электрическому контакту и снижению эффективности работы устройства. Регулярная очистка и проверка соединений помогут предотвратить эту проблему.

Кроме того, стоит упомянуть о механических повреждениях корпуса генератора. Удары и вибрации, возникающие во время движения автомобиля, могут привести к трещинам и другим повреждениям. Это может вызвать утечку магнитного поля и, как следствие, снижение производительности генератора. Важно следить за состоянием корпуса и при обнаружении повреждений производить его замену.

В заключение, регулярное техническое обслуживание и диагностика генератора помогут выявить и устранить проблемы на ранних стадиях, что значительно продлит срок службы устройства и обеспечит надежную работу электрической системы автомобиля. Важно помнить, что своевременное обращение к специалистам при возникновении подозрений на неисправность генератора может сэкономить время и деньги в будущем.

Вопрос-ответ

Какова основная функция автомобильного генератора?

Основная функция автомобильного генератора заключается в преобразовании механической энергии, получаемой от двигателя, в электрическую энергию, которая используется для зарядки аккумулятора и питания электрических систем автомобиля.

Что происходит, если генератор выходит из строя?

Если генератор выходит из строя, аккумулятор автомобиля перестает заряжаться, что может привести к его разрядке. В результате электрические системы, такие как фары, радио и системы управления, могут перестать функционировать, что сделает автомобиль непригодным для эксплуатации.

Каковы основные компоненты автомобильного генератора?

Основные компоненты автомобильного генератора включают ротор, статор, диодный мост и регулятор напряжения. Ротор вращается, создавая магнитное поле, которое индуцирует электрический ток в статоре, а диодный мост преобразует переменный ток в постоянный, который затем регулируется для зарядки аккумулятора.

Советы

СОВЕТ №1

Изучите основные компоненты генератора, такие как ротор, статор и регулятор напряжения. Понимание их функций поможет вам лучше разобраться в работе генератора и выявлять возможные неисправности.

СОВЕТ №2

Регулярно проверяйте состояние аккумулятора и проводки, так как они напрямую влияют на работу генератора. Убедитесь, что все соединения надежны и нет коррозии, чтобы избежать проблем с зарядкой.

СОВЕТ №3

Обратите внимание на звуки, исходящие от генератора. Непривычные шумы могут сигнализировать о проблемах, таких как износ подшипников или повреждение ремня. Не игнорируйте эти признаки и обращайтесь к специалистам при необходимости.

СОВЕТ №4

При замене генератора выбирайте качественные запчасти и проверяйте совместимость с вашим автомобилем. Это поможет избежать дополнительных проблем и продлит срок службы нового устройства.
