Как рассчитать сопротивление цепи

В статье рассмотрим, как рассчитать сопротивление электрической цепи — ключевой аспект электротехники и электроники. Понимание принципов расчета поможет в учебе и практическом применении, например, при проектировании и ремонте электрических устройств. Умение вычислять сопротивление позволит избежать ошибок, повысить эффективность работы цепей и обеспечить безопасность при работе с электричеством.

Способы нахождения общего сопротивления цепи

Часто при работе с электрическими устройствами возникает необходимость вычислить общее сопротивление цепи. Эта величина позволяет оценить, насколько электрическому току сложно проходить через цепь или проводник. Впервые концепцию сопротивления сформулировал немецкий физик, проводивший эксперименты в области электричества, в рамках своего закона, который стал основой для понимания этой темы. В честь него была названа единица измерения сопротивления – Ом.

Эксперты в области электротехники подчеркивают важность правильного расчета сопротивления цепи для обеспечения ее эффективной работы. Для этого необходимо учитывать закон Ома, который гласит, что сопротивление (R) равно напряжению (U), деленному на ток (I). Таким образом, R = U/I. Специалисты рекомендуют использовать мультиметр для измерения напряжения и тока в цепи, что позволяет получить точные значения. Также важно помнить о последовательном и параллельном соединении резисторов, так как это влияет на общее сопротивление. В случае последовательного соединения сопротивления складываются, а при параллельном — рассчитываются по формуле 1/R = 1/R1 + 1/R2 + … + 1/Rn. Правильный расчет сопротивления не только помогает избежать перегрузок, но и способствует долговечности электрических устройств.

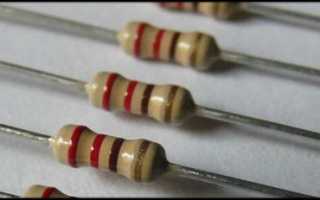

https://youtube.com/watch?v=fN9NhPqPGhI

Определение сопротивления

Есть 2 вида напряжения – переменное и постоянное, а сопротивление электрической цепи может быть активным и реактивным. Дополнительно оно подразделяется на емкостное и индуктивное. Частоты в электросети не влияют на активное сопротивление. Этому параметру совершенно неважно, какой вид электроэнергии перемещается по проводам. А вот реактивная разновидность, наоборот, способна изменяться при перемене частоты. Дополнительно емкостные показатели в конденсаторах, а также индуктивные в трансформаторах проявляют себя по-разному.

Кроме сопротивления электрических приборов, работающих от сети, на ее общее состояние воздействуют промежуточные проводники, также способные сопротивляться электронапряжению. Чтобы правильно определить параметры электроцепи, необходимо понимать, что такое общее сопротивление, и по каким формулам осуществляется его расчет.

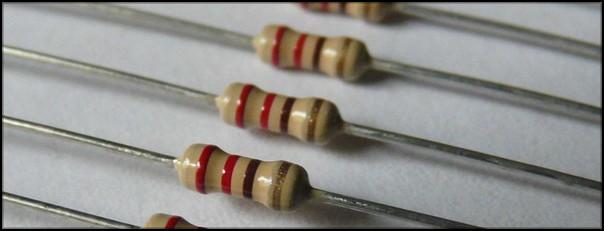

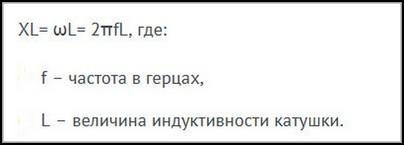

Необходимо учитывать, что индуктивный вид сопротивления при увеличении частоты электротока в сети также увеличивается. Его находят по формуле:

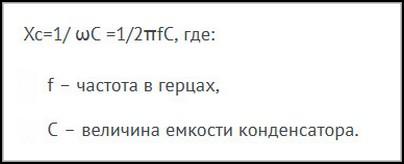

Емкостное сопротивление конденсатора с увеличением частоты электротока, наоборот, снижается. По этой причине принимается, что конденсатор при использовании постоянного тока имеет бесконечно большое сопротивление. Чтобы рассчитать емкостное сопротивление участка цепи, следует воспользоваться формулой:

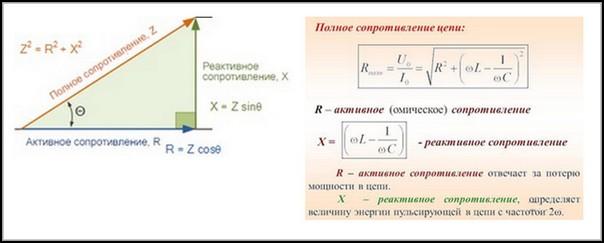

Полное сопротивление включает в себя активную и реактивную составляющие. Графически оно выражается гипотенузой прямоугольного треугольника, катеты которого – активное и реактивное сопротивление.

Чтобы посчитать общее активное сопротивление, достаточно знать значение тока и напряжения в цепи, подключенной к определенному источнику питания. В данной ситуации достаточно воспользоваться законом Ома.

Но значение общего сопротивления в электроцепи зависит не только от используемых радиоэлементов и присутствующего в схеме вида сопротивления. Особое влияние в этом случае оказывает метод сборки электроцепи из отдельных элементов. На практике используется 2 способа подключения потребителей:

• Параллельный;
• Последовательный.

Метод расчета	Описание	Формула
Закон Ома	Базовый закон, связывающий напряжение, ток и сопротивление.	R = U / I
Последовательное соединение	Суммирование сопротивлений отдельных элементов.	R_общ = R1 + R2 + … + Rn
Параллельное соединение	Обратная сумма обратных величин сопротивлений.	1/R_общ = 1/R1 + 1/R2 + … + 1/Rn
Смешанное соединение	Комбинация последовательного и параллельного соединения.	Расчет по этапам, сначала для параллельных, затем для последовательных участков.
Мостовая схема (Уитстона)	Используется для точного измерения неизвестного сопротивления.	R_x = R2 * (R3 / R1) (при балансе моста)
Метод эквивалентного генератора (Тевенина/Нортона)	Упрощение сложной цепи до эквивалентного источника напряжения/тока и эквивалентного сопротивления.	R_экв = U_хх / I_кз (Тевенин)
Метод узловых потенциалов	Применение законов Кирхгофа к узлам цепи для определения напряжений и токов.	Сумма токов, входящих в узел, равна сумме токов, выходящих из узла.
Метод контурных токов	Применение законов Кирхгофа к контурам цепи для определения токов.	Сумма падений напряжений в замкнутом контуре равна нулю.

Интересные факты

Вот несколько интересных фактов о расчете сопротивления цепи:

1. Закон Ома: Основным принципом, используемым для расчета сопротивления в электрических цепях, является закон Ома, который гласит, что ток (I) в цепи равен напряжению (U), деленному на сопротивление (R): ( I = frac{U}{R} ). Это уравнение позволяет легко находить сопротивление, если известны ток и напряжение.

2. Сопротивление в последовательных и параллельных цепях: В последовательных цепях общее сопротивление (R_total) просто складывается: ( R_{total} = R_1 + R_2 + R_3 + … ). В параллельных цепях общее сопротивление рассчитывается по формуле: ( frac{1}{R_{total}} = frac{1}{R_1} + frac{1}{R_2} + frac{1}{R_3} + … ). Это различие важно для понимания, как компоненты цепи влияют на общее сопротивление.

3. Температурное сопротивление: Сопротивление проводников может изменяться в зависимости от температуры. Для большинства металлов сопротивление увеличивается с повышением температуры. Это явление описывается температурным коэффициентом сопротивления, который показывает, как изменяется сопротивление с изменением температуры. Это важно учитывать при проектировании цепей, особенно в условиях, где температура может значительно колебаться.

https://youtube.com/watch?v=FDbqtDr3mX4

Соединение параллельным и последовательным способом

Данные методы широко применяются в области электротехники и электроники, и зачастую без них невозможно обеспечить корректное функционирование оборудования или электронных компонентов. Важно в первую очередь разобраться в работе базовых цепей радиоэлектронных устройств — проводников.

Проводник представляет собой материал, который эффективно проводит электрический ток. Каждый проводник имеет свое уникальное сопротивление. Этот параметр можно вычислить для любого проводника с помощью следующей формулы:

На самом деле, каждый проводник можно рассматривать как элементарный резистор, обладающий определенным сопротивлением.

Сопротивление при подключении проводников последовательно

При таком соединении к одному из проводников подключается следующий и таким образом соединяется цепочка из отдельных элементов. Подобная сборка электроцепи называется последовательной. Допустимо соединять в одну систему необходимое количество резисторов и прочих компонентов.

Узнать общее сопротивление схемы с последовательным подключением элементов совсем несложно. Для этого найдем, чему равна сумма сопротивлений всех использованных проводников. В результате получается формула для определения общего сопротивления цепи с последовательным подключением:

Например, соединяют последовательно в одну цепь 3 проводника. Один из них имеет сопротивление 3 Ома, следующий 4 Ома и последний 2 Ома. Для подсчета общего сопротивления нужно суммировать значение всех установленных элементов:

R цепи = R1 + R2 + R3 = 3 + 4 + 2 = 9 Ом.

https://youtube.com/watch?v=uDQwKtkXV-0

Напряжение при подключении проводников последовательно

При последовательном соединении элементов цепи через каждый из них протекает одинаковый ток. Однако важно разобраться, как определить напряжение и что происходит с ним на каждом участке цепи.

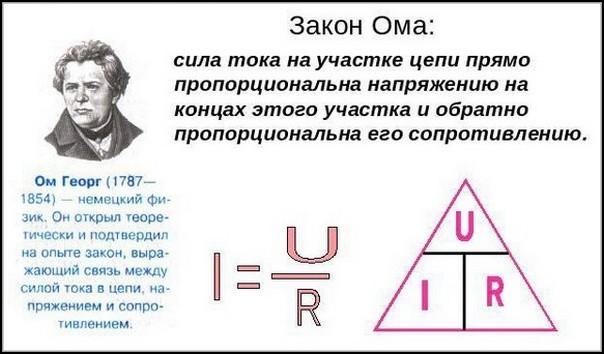

Для этого вспомним закон Ома, который поможет нам вычислить напряжение на каждом резисторе. Рассмотрим систему элементов, характеристики которой представлены на рисунке.

В этой цепи, как мы уже выяснили, ток остается постоянным на всех участках. Но как определить его напряжение? Сначала необходимо изменить конфигурацию системы, как показано на следующем изображении. При этом суммируем сопротивления всех элементов, обозначив их как RАВ:

По расчетам получаем:

RАВ = R1 + R2 + R3 = 2 + 3 + 4 = 9 Ом.

Используя найденное значение RАВ и закон Ома, мы можем определить ток в цепи:

I = U/R = 9/9 = 1 Ампер.

Теперь нам нужно вычислить напряжение на каждом из резисторов. То есть, необходимо найти значения UR1, UR2 и UR3. Для этого также применим закон Ома, который гласит, что U = IR.

В результате получаем:

• UR1 = IR1 = 1×2 = 2 В.
• UR2 = IR2 = 1×3 = 3 В.
• UR3 = IR3 = 1×4 = 4 В.

Если теперь сложить все найденные напряжения на отдельных участках, мы получим общую характеристику, равную 10 Вольтам. Таким образом, у нас получается, что U = UR1 + UR2 + UR3. Мы создали элементарный делитель напряжения.

Таким образом, при последовательном подключении сумма напряжений на отдельных участках равна общему напряжению источника питания.

Параллельное подключение потребителей

Это соединение выполняется по-другому, пример показан на рисунке:

Сопротивление при подключении проводников параллельно

Общее сопротивление рассчитывается по следующей формуле:

Если в цепи подключены параллельно лишь два элемента, то формулу можно упростить. Она будет выглядеть следующим образом:

Напряжение при подключении проводников параллельно

С этим все просто. Благодаря тому, что все потребители подключаются параллельно, то они имеют равное напряжение. По этой причине выходит, что напряжение, которое можно получить на R1 не станет отличаться от показаний на всех других участках.

Сила тока при подключении проводников параллельно

Если с напряжением все достаточно просто, то возникают трудности с силой тока. При последовательном соединении на всех проводниках сила тока остается одинаковой, тогда как при параллельном соединении ситуация меняется. В этом случае на подключенные устройства будет поступать различная сила тока. Чтобы ее вычислить, необходимо снова обратиться к закону Ома.

Для лучшего понимания принципа работы и расчетов рассмотрим конкретный пример. На изображении ниже три резистора соединены параллельно и подключены к источнику напряжения U.

Как мы уже выяснили, напряжение на всех устройствах будет одинаковым. Однако на разных участках цепи сила тока будет различной. Для каждого потребителя ее можно определить по закону Ома, используя формулу I=U/R.

Таким образом, получаем:

• I1 = U/R1
• I2 = U/R2
• I3 = U/R3

Если в системе имеются другие устройства, подключенные параллельно, для них применяется: In = U/Rn.

В итоге, сила тока всей цепи вычисляется по следующей формуле:

В электронике метод параллельного подключения потребителей также называют «делителем тока», поскольку в схемах резисторы распределяют поступающий ток между подключенными элементами.

Практическое применение

Попробуем решить следующую задачу: найти проходящую через каждый резистор силу тока и определить общую силу тока при известных номиналах резисторов и напряжении питания.

Расчет проводится с помощью выше приведенных формул:

• I1 = U/R1
• I2 = U/R2
• I3 = U/R3

В результате получается:

• I1 = U/R1 = 10/2=5 Ампер
• I2 = U/R2 = 10/5=2 Ампера
• I3 = U/R3 = 10/10=1 Ампер

После этого используется формула расчета общего сопротивления цепи, позволяющая определить силу тока, проходящую по ней.

Следовательно, I_общ = 5 + 2 + 1 = 8 Ампер.

В результате получается I=I1 + I2 + I3 = 5+2+1=8 Ампер

Комбинированное соединение

В реальной практике применяются достаточно сложные электрические цепи, которые включают как последовательно соединенные резисторы, так и параллельные. Для удобства анализа такую цепь целесообразно разделить на отдельные участки, где элементы соединены либо только последовательно, либо только параллельно.

Начинать расчет рекомендуется с того участка цепи, который находится наибольшим расстоянием от двух конечных выводов, выполняющих роль контактов общего сопротивления. Схема соединения элементов, известная как «треугольник», может быть преобразована в «звезду» и обратно.

Чтобы избежать сложных расчетов, на практике часто прибегают к использованию онлайн-калькуляторов.

Расчет сопротивления цепи

Расчет сопротивления цепи необходим при решении различных задач по электротехнике. Суть заключается в приведении сложной разветвленной электрической цепи к цепи с единственным эквивалентным сопротивлением, которую называют простой электрической цепью.

Пример 1

В этом примере цепь включает два сопротивления, соединенных последовательно, что означает, что общее сопротивление можно определить как сумму индивидуальных сопротивлений. Более подробно о типах соединений можно узнать здесь.

Предположим, что R1 составляет 10 Ом, а R2 — 20 Ом, тогда

Пример 2

Два сопротивления соединены параллельно, значит при сворачивании схемы, общее сопротивление будет равно (значения R₁,R₂ такие же как и в примере 1)

Можно заметить, что при параллельном соединении общее сопротивление меньше, чем при последовательном в несколько раз.

Пример 3

В этом примере ситуация схожа с примером 2, но с тем отличием, что теперь имеется три сопротивления. В таком случае общее сопротивление составит (R1 и R2 остаются прежними, R3 = 105 Ом).

Пример 4

Чтобы рассчитать общее сопротивление смешанного соединения проводников, необходимо для начала найти общее сопротивление резисторов R₁ и R₂ соединенных параллельно, а затем общее сопротивление, как сумму R₁₂ и R₃ соединенных последовательно.

Пример 5

Эта электрическая цепь более сложная по сравнению с предыдущими, однако, как можно заметить, она также состоит из сопротивлений, соединенных последовательно или параллельно. Эти сопротивления можно постепенно упрощать, в итоге получая единственное эквивалентное сопротивление R.

Путем упрощения цепи с использованием преобразований для последовательно и параллельно соединенных элементов, можно значительно облегчить расчет даже самой сложной схемы. Исключение составляют цепи, в которых сопротивления соединены по схемам звезда и треугольник.

Параллельное соединение резисторов. Калькулятор для расчета

Параллельное соединение резисторов — онлайн калькулятор

Чтобы быстро определить общее сопротивление двух или более резисторов, соединенных параллельно, вы можете воспользоваться следующим онлайн-калькулятором:

Параллельное соединение резисторов — это один из двух основных типов электрических соединений, при котором выводы одного резистора соединяются с соответствующими выводами других резисторов. Резисторы часто соединяются последовательно или параллельно для создания более сложных электронных схем.

Схема параллельного соединения резисторов представлена на рисунке ниже. При таком соединении напряжение на всех резисторах остается одинаковым, а ток, проходящий через них, будет пропорционален их сопротивлению:

Формула параллельного соединения резисторов

Общее сопротивление нескольких резисторов соединенных параллельно определяется по следующей формуле:

Ток, протекающий через отдельно взятый резистор, согласно закону Ома, можно найти по формуле:

Параллельное соединение резисторов — расчет

Пример №1

При разработке устройства, возникла необходимость установить резистор с сопротивлением 8 Ом. Если мы просмотрим весь номинальный ряд стандартных значений резисторов, то мы увидим, что резистора с сопротивлением в 8 Ом в нем нет.

Выходом из данной ситуации будет использование двух параллельно соединенных резисторов. Эквивалентное значение сопротивления для двух резисторов соединенных параллельно рассчитывается следующим образом:

Таким образом, мы получили необходимое сопротивление 8 Ом, соединив параллельно два резистора по 16 Ом.

Пример расчета №2

Чтобы определить общее сопротивление R для трех резисторов, соединенных параллельно, следует воспользоваться следующей формулой:

Данный способ вычисления подходит для определения общего сопротивления любого количества резисторов, соединенных параллельно.

Важно помнить, что при расчете параллельных резисторов общее сопротивление всегда будет меньше, чем наименьшее сопротивление в данной группе.

Как рассчитать сложные схемы соединения резисторов

Более сложные соединения резисторов могут быть рассчитаны путем систематической группировки резисторов. На рисунке ниже необходимо посчитать общее сопротивление цепи, состоящей из трех резисторов:

Последовательное соединение резисторов группы 2 вычисляется как сумма сопротивлений R2 и R3:

В результате мы упрощаем схему в виде двух параллельных резисторов. Теперь общее сопротивление всей схемы можно посчитать следующим образом:

Расчет более сложных соединений резисторов можно выполнить используя законы Кирхгофа.

Ток, протекающий в цепи параллельно соединенных резисторах

Общий ток I, протекающий в цепи параллельно соединенных резисторов, представляет собой сумму токов, проходящих через каждую из параллельных ветвей. При этом ток в одной ветви не обязательно совпадает с токами в других ветвях.

Несмотря на то, что резисторы соединены параллельно, к каждому из них подается одинаковое напряжение. Поскольку сопротивления в параллельной цепи могут различаться, ток, проходящий через каждый резистор, также будет отличаться (это следует из закона Ома для участка цепи).

Правило Кирхгофа утверждает: «Суммарный ток, поступающий в цепь, равен току, выходящему из цепи».

Таким образом, общий ток в цепи можно определить следующим образом:

Далее, применяя закон Ома, можно рассчитать ток, проходящий через каждый резистор:

Ток через R1 = U ÷ R1 = 12 ÷ 22 кОм = 0,545 мА

Ток через R2 = U ÷ R2 = 12 ÷ 47 кОм = 0,255 мА

Следовательно, общий ток составит:

I = 0,545 мА + 0,255 мА = 0,8 мА

Эту величину также можно подтвердить, используя закон Ома:

I = U ÷ R = 12 В ÷ 15 кОм = 0,8 мА (результат совпадает)

где 15 кОм — это общее сопротивление двух параллельно соединенных резисторов (22 кОм и 47 кОм).

В заключение, стоит отметить, что большинство современных резисторов имеют цветовую маркировку, и узнать их назначение можно здесь.

Подведем итог

Когда два или более резистора соединены так, что оба вывода одного резистора соединены с соответствующими выводами другого резистора или резисторов, то говорят, что они соединены между собой параллельно. Напряжение на каждом резисторе внутри параллельной комбинации одинаковое, но токи, протекающие через них, могут отличаться друг от друга, в зависимости от величины сопротивлений каждого резистора.

Эквивалентное или полное сопротивление параллельной комбинации всегда будет меньше минимального сопротивления резистора, входящего в параллельное соединение.

Последовательное и параллельное соединение проводников

В реальной практике существует два основных метода подключения компонентов в электрических схемах. Чаще всего применяются как последовательное, так и параллельное соединение проводников.

Сопротивление, как известно, отражает способность проводника ограничивать поток электрического тока. Мы можем описать как последовательное, так и параллельное соединение проводников, используя различные модели. Кроме того, для объяснения можно применить понятие удельного сопротивления.

Формула для расчета сопротивления проводника выглядит следующим образом:

• R — сопротивление проводника;
• ρ — удельное сопротивление материала проводника (Ом·м);
• l — длина проводника (м);
• S — площадь поперечного сечения проводника (м²).

Из данной формулы видно, что с увеличением длины проводника сопротивление возрастает. При последовательном соединении проводники располагаются один за другим, в результате чего их сопротивления суммируются.

Также из формулы следует, что с увеличением площади поперечного сечения проводника его сопротивление уменьшается. При параллельном соединении проводники располагаются рядом друг с другом. Если объединить проводники в один более крупный, это будет эквивалентно увеличению поперечного сечения. Таким образом, согласно приведенной формуле, общее сопротивление при увеличении площади поперечного сечения будет снижаться.

Эти выводы окажутся полезными в дальнейшем изложении статьи.

Последовательное соединение проводников

Последовательное соединение, каких-либо компонентов, например, резисторов в схеме выглядит приблизительно как на схеме ниже:

Рис. 1. Последовательное соединение резисторов

По аналогии с двумя последовательно соединенными проводниками, мы также можем нарисовать два «прямоугольника» один за другим. Прямоугольник удлиняется и вместе с ним увеличивается и сопротивление. Сопротивления складываются. Применяется следующая формула:

Если у нас N проводников, тогда формула для расчета общего сопротивления последовательно соединенных проводников следующая:

R_общ = R₁ + R₂ + …. + R_N , то есть общее сопротивление равно сумме сопротивлений отдельных проводников.

Согласно схемы видно, что электрический ток протекает сначала через первый проводник, а от него непосредственно к следующему и всем последующим. Правила расчета электрического тока I и напряжения U для проводников R₁ — R_N выглядят следующим образом:

• I_общ = I₁ = I₂ = I₃ = …. = I_N
• U_общ = U₁ + U₂ + U₃ + … + U_N

Электрический ток остается неизменным, так как все электроны, протекающие через первый проводник, должны также протекать через второй, третий и все последующие проводники. Поэтому электрический заряд в электрической цепи с последовательным соединением не изменяется.

Напряжение пропорционально сопротивлению, иначе формула из закона Ома для участка цепи — R = U / I не выполнялась бы. Поэтому мы помним: U= R * I также применимо и здесь. Для электрической цепи с последовательным соединением проводников это означает, что чем больше сопротивление проводника, тем больше на нем падает напряжение.

Параллельное соединение проводников

Параллельное соединение различных компонентов, таких как резисторы, в электрической схеме представлено на следующем рисунке:

Рис. 2. Параллельное соединение резисторов

Подобно тому, как два проводника могут быть соединены параллельно, мы можем изобразить и более широкий прямоугольник. В этом случае общее сопротивление уменьшается. Для расчета используется следующая формула:

Если в параллельном соединении участвует N проводников, то формула будет выглядеть так:

1 / Rобщ = 1 / R1 + 1 / R2 + 1 / R3 + … + 1 / RN. Это означает, что с увеличением количества подключенных проводников общее сопротивление будет снижаться.

В каждом ответвлении электрический ток I делится на I1, I2, … IN. Это приводит к следующим уравнениям:

• Iобщ = I1 + I2 + I3 + … + IN
• Uобщ = U1 = U2 = U3 = … = UN

В электрической цепи с параллельным соединением проводников напряжение остается постоянным, а общий ток можно получить, складывая токи, протекающие через каждый из проводников.

Калькулятор

Этот калькулятор рассчитывает значение общего сопротивления для нескольких резисторов, соединенных последовательно или параллельно.

Ошибки при расчете сопротивления и способы их предотвращения

При расчете сопротивления цепи важно учитывать множество факторов, которые могут привести к ошибкам. Эти ошибки могут возникать как на этапе теоретических расчетов, так и при практическом измерении сопротивления. Рассмотрим основные типы ошибок и способы их предотвращения.

1. Ошибки в измерениях

Одной из наиболее распространенных ошибок является неправильное использование измерительных приборов. Например, мультиметры могут иметь разные диапазоны измерений, и выбор неправильного диапазона может привести к неточным результатам. Чтобы избежать этой ошибки, всегда проверяйте, что прибор установлен на правильный диапазон, и используйте его в соответствии с инструкцией.

2. Температурные эффекты

Сопротивление материалов изменяется в зависимости от температуры. Например, металлы, как правило, имеют положительный температурный коэффициент сопротивления, что означает, что их сопротивление увеличивается с повышением температуры. При проведении измерений в условиях, где температура может варьироваться, важно учитывать этот фактор. Для предотвращения ошибок, связанных с температурой, рекомендуется проводить измерения в стабильных температурных условиях или использовать температурные коэффициенты для корректировки результатов.

3. Контактные сопротивления

Контактные сопротивления могут возникать на соединениях проводников, что также может привести к ошибкам в расчетах. Плохие соединения могут увеличить общее сопротивление цепи. Чтобы минимизировать контактные сопротивления, следует использовать качественные соединения и регулярно проверять их состояние. Также рекомендуется использовать специальные пасты для улучшения проводимости на соединениях.

4. Параллельные и последовательные соединения

Ошибки могут возникать при неправильном определении конфигурации цепи. Например, в цепях с параллельным соединением сопротивления рассчитываются по одной формуле, а в цепях с последовательным соединением — по другой. Чтобы избежать путаницы, всегда тщательно анализируйте схему цепи и используйте правильные формулы для расчета.

5. Неправильные значения компонентов

Использование компонентов с неправильными значениями сопротивления также может привести к ошибкам. Это может произойти из-за неправильной маркировки или путаницы между компонентами. Для предотвращения таких ошибок рекомендуется проверять значения компонентов с помощью мультиметра перед их использованием в цепи.

6. Игнорирование паразитных эффектов

В реальных цепях всегда присутствуют паразитные элементы, такие как индуктивности и емкости, которые могут влиять на общее сопротивление. Эти эффекты особенно заметны в высокочастотных цепях. Чтобы минимизировать влияние паразитных эффектов, следует использовать схемы, которые учитывают эти параметры, и проводить измерения на частотах, близких к рабочим.

В заключение, для точного расчета сопротивления цепи необходимо учитывать множество факторов и потенциальных источников ошибок. Применение правильных методов измерения, внимательное отношение к деталям и использование качественных компонентов помогут значительно снизить вероятность ошибок и получить более точные результаты.

Вопрос-ответ

Как найти r общее в цепи?

Общее сопротивление равно сумме сопротивлений всех проводников: R = R1 + R2 + … + Rn. Общее напряжение равно сумме напряжений на отдельно взятых участках: U = U1 + U2 + … + Un.

Чему равно сопротивление цепи?

Величина электрического сопротивления равна: R = ρl/s = l/(γs), где l — длина проводника, м; s — площадь поперечного сечения проводника, мм²; ρ — удельное сопротивление проводника, ом·мм²/м; γ — удельная проводимость, м/ом·мм.

Советы

СОВЕТ №1

Перед началом расчетов убедитесь, что вы знаете, какие элементы входят в цепь. Определите, какие резисторы, конденсаторы или другие компоненты присутствуют, и запишите их сопротивления. Это поможет вам избежать ошибок в расчетах.

СОВЕТ №2

Используйте закон Ома для расчета сопротивления. Он гласит, что сопротивление (R) равно напряжению (U) деленному на ток (I). Это базовая формула, которая поможет вам быстро находить сопротивление в простых цепях.

СОВЕТ №3

При расчете сопротивления в сложных цепях, где элементы соединены последовательно и параллельно, используйте соответствующие формулы. Для последовательного соединения сопротивления складываются, а для параллельного — рассчитывается по формуле 1/R = 1/R1 + 1/R2 + … + 1/Rn.

СОВЕТ №4

Не забывайте проверять свои расчеты. После того как вы рассчитали общее сопротивление, проверьте его, подставив в формулы для расчета тока и напряжения. Это поможет убедиться в правильности ваших вычислений.
