Гидромеханическая коробка передач — ключевой элемент автомобилей, обеспечивающий плавное управление движением. В статье рассмотрим устройство гидромеханической трансмиссии, ее достоинства и недостатки, а также влияние на характеристики автомобиля. Понимание работы этой системы поможет автолюбителям осознанно выбирать автомобили и оценивать ее преимущества в повседневной эксплуатации.
Трансмиссия? А это что такое и зачем?
Трансмиссия автомобиля включает элементы, передающие крутящий момент от двигателя к колесам, такие как коробка передач и сцепление. В традиционных автомобилях это было стандартом, но в легковых автомобилях всё чаще используется автоматическая коробка передач (АКПП), что упрощает управление: отсутствует необходимость в сцеплении и ручном переключении передач.
Это стало возможным благодаря гидромеханической коробке передач. Для понимания её работы важно рассмотреть два ключевых аспекта управления автомобилем:
- отключение трансмиссии от двигателя при смене передач;
- изменение крутящего момента, передаваемого от двигателя к колесам в зависимости от дорожных условий.
В обычном автомобиле эти действия выполняются при нажатии на сцепление и переключении рычага коробки передач. В автомобилях с АКПП аналогичные функции выполняет гидромеханическая коробка передач.
Гидромеханическая трансмиссия становится все более популярной в современных автомобилях благодаря своей способности обеспечивать высокий уровень комфорта и удобства в управлении. Эксперты отмечают, что такая система сочетает в себе преимущества гидравлической и механической трансмиссий, что позволяет добиться плавного переключения передач и минимизировать рывки при ускорении. Это особенно важно в условиях городского движения, где частые остановки и старты могут вызывать дискомфорт.
Кроме того, гидромеханическая трансмиссия способствует улучшению топливной эффективности, что делает автомобили более экономичными. Специалисты подчеркивают, что благодаря автоматизации процессов управления, водители могут сосредоточиться на дороге, не отвлекаясь на переключение передач. В итоге, гидромеханическая трансмиссия не только повышает комфорт, но и делает вождение более безопасным и приятным.
Об устройстве гидромеханической коробки
Говоря про устройство применяемой в составе легкового автомобиля гидромеханической коробки передач, надо отметить ее основные узлы:
- гидротрансформатор;
- управляющие механизмы;
- механическая коробка передач.
| Преимущество гидромеханической трансмиссии | Описание преимущества | Влияние на комфорт водителя и пассажиров |
|---|---|---|
| Плавность переключения передач | Отсутствие рывков и толчков при переключении | Уменьшение дискомфорта при движении, особенно в городских условиях |
| Возможность движения накатом | Двигатель отключается при отпускании педали акселератора | Экономия топлива, снижение шума и вибраций |
| Большой крутящий момент на низких оборотах | Обеспечивает уверенный разгон даже с места | Удобство при движении в сложных условиях (например, на подъеме) |
| Защита от перегрузок | Гидротрансформатор смягчает ударные нагрузки | Повышение надежности и долговечности трансмиссии, снижение вероятности поломок |
| Простота управления | Не требует сложных манипуляций со стороны водителя | Удобство управления автомобилем, особенно для начинающих водителей |
| Адаптация к различным условиям эксплуатации | Гидромеханическая трансмиссия эффективно работает в различных режимах движения | Обеспечение комфорта в любых условиях движения |
Интересные факты
Вот несколько интересных фактов о гидромеханических трансмиссиях и их роли в обеспечении комфорта:
-
Плавность переключения передач: Гидромеханические трансмиссии, такие как вариаторы и автоматические трансмиссии, обеспечивают плавное переключение передач без резких рывков. Это достигается благодаря использованию гидравлической жидкости, которая позволяет передавать мощность и изменять передаточное отношение без прерывания тяги, что значительно повышает комфорт вождения.
-
Эффективность и экономия топлива: Современные гидромеханические трансмиссии могут адаптироваться к стилю вождения и условиям дороги, что позволяет оптимизировать расход топлива. Например, они могут автоматически изменять передаточное отношение для достижения наилучшей экономии, что не только снижает затраты на топливо, но и уменьшает выбросы вредных веществ.
-
Интеграция с системами помощи водителю: Многие современные автомобили с гидромеханическими трансмиссиями оснащены системами помощи водителю, такими как адаптивный круиз-контроль и системы удержания в полосе. Эти технологии работают в тандеме с трансмиссией, позволяя автомобилю автоматически регулировать скорость и переключать передачи, что делает вождение более комфортным и менее утомительным, особенно в условиях городского трафика.
Про гидротрансформатор

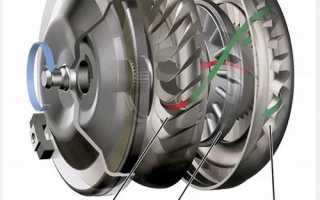

Основой гидромеханического автомата является гидротрансформатор, который выполняет функцию сцепления в традиционном автомобиле, обеспечивая передачу крутящего момента от двигателя к трансмиссии.
Конструкция гидротрансформатора состоит из трех колес:
- насосное колесо, связывающее двигатель с гидротрансформатором;
- турбинное колесо, соединяющееся с первичным валом коробки передач;
- реакторное колесо, увеличивающее крутящий момент.
Элементы находятся в корпусе и погружены в масло. Гидромеханический привод работает так: насосное колесо, получая момент от двигателя, вращается и направляет поток масла на турбинное колесо, которое передает усилие на вал коробки передач.
Циркуляция масла происходит от внешней части насосного колеса к внешней части турбинного, а затем через центр устройства обратно к насосному. Это движение обеспечивает передачу момента от двигателя к коробке передач.
Читайте также:
Гидромеханический привод имеет уникальную особенность: реакторное колесо усиливает передаваемый момент благодаря своему расположению в центре гидротрансформатора.
Во время передачи момента поток масла от турбинного колеса направляется к центру устройства и возвращается к насосному. Реакторное колесо, подвергаясь давлению, вызывает ответную реакцию, усиливающую момент, передаваемый от насосного колеса.
Это дополнительное воздействие увеличивает крутящий момент, особенно полезно при старте, когда происходит передача мощности от двигателя на неподвижную трансмиссию.
Гидравлический привод автоматически устанавливает необходимое передаточное число между колесами и двигателем, изменяя давление жидкости между насосным и турбинным дисками.
Однако диапазон изменения ограничен, и отсутствует возможность разорвать связь между трансмиссией и двигателем. Поэтому гидротрансформатор работает в связке с планетарной коробкой передач, что устраняет эти недостатки.
Про планетарную коробку

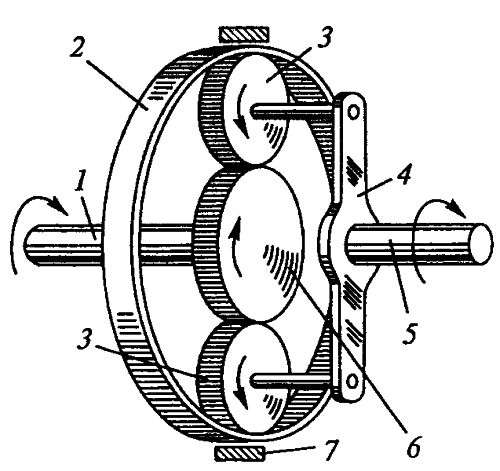

В гидромеханической АКПП чаще всего используется планетарный механизм, устройство которого понятно из приведённого ниже рисунка.
В самом простейшем варианте крутящий момент поступает на солнечную шестерню 6, с которой шестерни-сателлиты 3 находятся в постоянном зацеплении, они свободно вращаются на своих осях. На них установлено водило 4, соединенное с валом 5, сателлиты 3 постоянно находятся в зацеплении с шестерней 2, на внутренней поверхности которой имеются зубья.
Когда коронная шестерня 2 заторможена, момент через водило 4 поступает на ведомый вал, а когда шестерня расторможена, то сателлиты передают момент на нее, а ведомый вал остается неподвижным.
В АКПП используются фрикционные муфты сцепления и ленточные тормоза, а управление ими осуществляется с помощью гидромеханической системы, представляющей собой различные каналы, пружины и насос для создания давления масла.
-
Читайте также:
Достоинства и недостатки гидромеханической коробки
Конструкция гидромеханической автоматической коробки передач включает гидротрансформатор, планетарную коробку с фрикционами и гидравлическую систему управления.
Преимущества такой АКПП:
- отсутствие ручного переключения передач;
- плавная передача мощности без рывков, особенно на старте.
Недостаток — потеря крутящего момента из-за гидротрансформатора. Эффективность этой АКПП не превышает 86%, тогда как у механической коробки она достигает 98%.
Это базовая версия гидромеханической АКПП, и сейчас разрабатываются более современные модели для легковых автомобилей.
Гидромеханическая коробка освобождает водителя от переключения передач, что полезно для новичков, повышает безопасность и обеспечивает комфорт.
Современные технологии и инновации в гидромеханических трансмиссиях
Гидромеханические трансмиссии (ГМТ) представляют собой важный элемент современного автомобилестроения, обеспечивая плавность хода и комфорт при вождении. В последние годы в этой области наблюдается значительный прогресс, связанный с внедрением новых технологий и инновационных решений, которые делают ГМТ более эффективными и надежными.
Одной из ключевых технологий, используемых в современных гидромеханических трансмиссиях, является система управления, основанная на электронных датчиках и алгоритмах. Эти системы позволяют точно контролировать работу трансмиссии, адаптируя ее параметры к условиям эксплуатации. Например, современные ГМТ могут автоматически изменять режимы работы в зависимости от скорости движения, нагрузки на двигатель и других факторов, что значительно повышает эффективность использования топлива и снижает выбросы вредных веществ.
Кроме того, в последние годы активно развиваются технологии, связанные с использованием новых материалов и конструкций. Например, применение легких сплавов и композитных материалов позволяет снизить вес трансмиссии, что в свою очередь улучшает динамические характеристики автомобиля. Также внедрение новых технологий обработки и сборки компонентов трансмиссии способствует повышению ее надежности и долговечности.
-
Читайте также:
Инновации в области гидравлических систем также играют важную роль в развитии ГМТ. Современные гидравлические насосы и приводы обеспечивают более высокую производительность и эффективность работы трансмиссии. Например, использование насосов с переменным объемом позволяет оптимизировать расход масла и улучшить отклик трансмиссии на действия водителя.
Не менее важным аспектом является интеграция гидромеханических трансмиссий с другими системами автомобиля, такими как системы помощи водителю и системы управления двигателем. Это позволяет создать более комплексные решения, которые обеспечивают не только комфорт, но и безопасность при вождении. Например, системы адаптивного круиз-контроля могут взаимодействовать с ГМТ, автоматически подстраивая режим работы трансмиссии в зависимости от дорожной ситуации.
В заключение, современные технологии и инновации в области гидромеханических трансмиссий открывают новые горизонты для автомобилестроения. Они не только повышают уровень комфорта и безопасности, но и способствуют более эффективному использованию ресурсов, что является важным аспектом в условиях растущих требований к экологии и экономии топлива. Будущее ГМТ обещает быть ярким и многообещающим, с новыми решениями, которые сделают вождение еще более приятным и безопасным.
Вопрос-ответ
Что такое гидромеханическая трансмиссия?
Гидромеханическая трансмиссия выполняет одновременно две функции — сцепление плюс переключение передач и включает в себя: гидромеханическую коробку передач, гидродинамический преобразователь момента, механический редуктор, который как раз и заменяет механическое сцепление.
Какие два типа гидростатических трансмиссий существуют?
Замкнутый контур — жидкость из двигателя поступает непосредственно в насос. Для этого типа гидростатического привода требуется подкачивающий насос. Разомкнутый контур — насос всасывает жидкость из резервуара.
Как работает гидромеханическая коробка передач?
Переключения передач в гидромеханической передаче происходят без разрыва потока мощности. Благодаря этому пассажиры и водитель не испытывают толчков и рывков, которыми неизбежно сопровождается переключение передач в механической коробке передач и которые зависят от квалификации водителя.
Чем отличается гидростатическая трансмиссия от гидромеханической?
Гидростатическая трансмиссия — капризная система, требовательная к условиям эксплуатации, сервису и климату (не любит низкую и высокую температуру). Гидромеханическая умеет прощать ошибки эксплуатации, более неприхотлива, в том числе способна сохранять высокий ресурс в сложных условиях.
Советы
СОВЕТ №1
При выборе автомобиля с гидромеханической трансмиссией обратите внимание на отзывы владельцев. Они могут дать ценную информацию о надежности и комфорте эксплуатации конкретной модели.
СОВЕТ №2
Регулярно проводите техническое обслуживание трансмиссии. Замена масла и фильтров в соответствии с рекомендациями производителя поможет избежать серьезных поломок и продлит срок службы трансмиссии.
-
Читайте также:
СОВЕТ №3
Изучите особенности управления гидромеханической трансмиссией. Понимание работы системы поможет вам более эффективно использовать автомобиль и избежать ненужных перегрузок трансмиссии.
СОВЕТ №4
Обратите внимание на режимы работы трансмиссии. Многие современные автомобили предлагают различные режимы вождения, которые могут улучшить комфорт и экономию топлива в зависимости от условий дороги.
