Дизельный двигатель — один из самых распространенных типов двигателей внутреннего сгорания, отличающийся высокой эффективностью и экономичностью. В статье рассмотрим устройство дизельного двигателя, его основные компоненты и принцип работы, что поможет читателям понять функционирование этого важного элемента транспорта и промышленности. Знание устройства и работы дизельного двигателя полезно для выбора подходящего транспортного средства, а также для его обслуживания и ремонта, что особенно актуально для автолюбителей и механиков.
Принцип работы двигателя Дизеля
Принцип работы дизельного двигателя существенно отличается от бензиновых моделей. В дизельных моторах отсутствуют свечи зажигания, а процесс подачи топлива в цилиндры осуществляется отдельно от воздуха.
Функционирование двигателя можно описать следующим образом:
- воздух поступает в камеру сгорания;
- поршень поднимается, сжимая воздух;
- температура воздуха при сжатии достигает примерно 800˚C;
- в цилиндр впрыскивается дизельное топливо;
- топливо воспламеняется, что приводит к движению поршня вниз и выполнению рабочего хода;
- продукты сгорания выводятся через выпускные отверстия.
Экономичность дизельного двигателя зависит от его работы. В исправном агрегате используется бедная топливная смесь, что способствует снижению расхода топлива.
Специалисты в области автомобильной техники подчеркивают, что дизельный двигатель представляет собой сложную, но высокоэффективную систему, основанную на принципе сжатия. В отличие от бензиновых аналогов, дизельные двигатели применяют высокое давление для воспламенения топлива, что обеспечивает более высокий уровень термического КПД. Основные элементы, такие как поршни, цилиндры и топливная система, функционируют в согласии, что гарантирует надежность и долговечность. Эксперты акцентируют внимание на том, что ключевым компонентом является система впрыска, отвечающая за точное дозирование топлива. Это не только увеличивает мощность, но и снижает выбросы вредных веществ. В результате дизельные двигатели становятся все более востребованными в коммерческом транспорте, где важны экономия топлива и эффективность.
Эксперты в области автомобильной техники отмечают, что дизельный двигатель представляет собой сложную, но эффективную систему, основанную на принципе сжатия. В отличие от бензиновых аналогов, дизельные двигатели используют сжатие воздуха для воспламенения топлива, что обеспечивает более высокую эффективность и экономичность. Основные компоненты, такие как цилиндры, поршни, топливная система и система впуска-выхода, работают в гармонии, создавая мощность и крутящий момент.
Схема работы дизельного двигателя включает четыре основных этапа: впуск, сжатие, рабочий ход и выпуск. На этапе впуска воздух поступает в цилиндры, затем происходит его сжатие, что приводит к повышению температуры. В этот момент впрыскивается топливо, которое воспламеняется от высокой температуры воздуха. Рабочий ход поршня преобразует тепловую энергию в механическую, а на этапе выпуска отработанные газы выводятся из цилиндров.
Таким образом, дизельные двигатели обеспечивают высокую производительность и долговечность, что делает их популярными в грузовом транспорте и промышленности.
Как устроен дизельный двигатель
Основным отличием конструкции дизеля от бензиновых моторов является наличие топливного насоса высокого давления, дизельных форсунок и отсутствие свечей зажигания.
Общее устройство этих двух разновидностей силового агрегата не различается. И в том, и в другом имеются коленчатый вал, шатуны, поршни. При этом у дизельного мотора все элементы усилены, так как нагрузки на них более высокие.

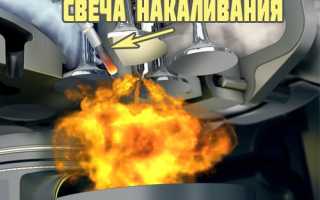

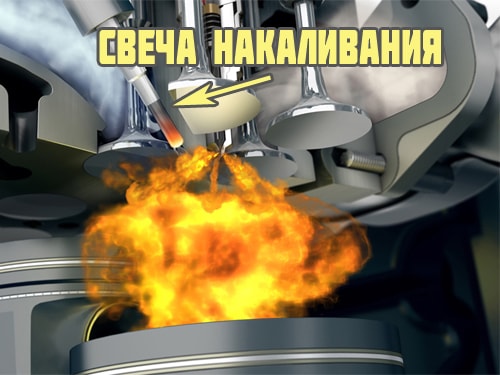

На заметку: некоторые движки дизельного типа имеют свечи накаливания, которые ошибочно принимаются автолюбителями за аналог свечей зажигания. На самом деле, это не так. Свечи накаливания используются для нагрева воздуха в цилиндрах в мороз.
При этом дизель легче заводится. Свечи зажигания в бензиновых моторах применяются для воспламенения топливовоздушной смеси в процессе работы двигателя.
Систему впрыска на дизелях делают прямой, когда топливо поступает непосредственно в камеру, или непрямой, когда воспламенение происходит в предкамере (вихревая камера, фор-камера). Это небольшая полость над камерой сгорания, с одним или несколькими отверстиями, через которые туда поступает воздух.
Такая система способствует лучшему смесеобразованию, равномерному нарастанию давления в цилиндрах. Зачастую именно в вихревых камерах применяются калильные свечи, призванные облегчить холодный пуск. При повороте замка зажигания, автоматически запускается процесс нагрева свечей.
| Компонент двигателя | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Топливный бак | Хранение дизельного топлива | Течь, засорение, коррозия – недостаток топлива, остановка двигателя |
| Топливный фильтр | Очистка топлива от примесей | Засорение – недостаток топлива, снижение мощности, повреждение ТНВД |
| Топливный насос высокого давления (ТНВД) | Нагнетание топлива под высоким давлением в цилиндры | Износ, поломка – неравномерная подача топлива, снижение мощности, дымление |
| Форсунки | Распыление топлива в цилиндры | Засорение, износ, течь – неполное сгорание топлива, снижение мощности, дымление, увеличение расхода топлива |
| Поршни | Преобразование давления газов в механическую работу | Износ, задиры – снижение компрессии, падение мощности, повышенный расход масла |
| Цилиндры | Рабочая камера сгорания топлива | Износ, повреждения – снижение компрессии, падение мощности, повышенный расход масла |
| Коленчатый вал | Преобразование возвратно-поступательного движения поршней во вращательное | Износ, перекос – вибрация, стуки, поломка двигателя |
| Шатуны | Соединение поршней с коленчатым валом | Износ, поломка – повреждение поршня, коленчатого вала |
| Система смазки | Смазка трущихся деталей | Недостаток масла, засорение фильтра – повышенный износ, задиры, поломка двигателя |
| Система охлаждения | Отвод тепла от двигателя | Недостаток охлаждающей жидкости, засорение радиатора – перегрев двигателя, поломка |
| Турбокомпрессор (если есть) | Увеличение мощности двигателя за счет наддува | Износ, поломка – снижение мощности, повышенный расход масла |
| Стартер | Запуск двигателя | Неисправность стартера – невозможность запуска двигателя |
| Генератор | Выработка электроэнергии | Неисправность генератора – разряд аккумулятора |
| Компонент | Функция | Принцип работы |
|---|---|---|
| Цилиндр | Рабочая камера двигателя, где происходит сгорание топлива. | Поршень движется внутри цилиндра, сжимая воздух и расширяясь под действием газов сгорания. |
| Поршень | Преобразует энергию расширяющихся газов в механическое движение. | Движется возвратно-поступательно внутри цилиндра, передавая усилие на шатун. |
| Шатун | Соединяет поршень с коленчатым валом, передавая движение. | Преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала. |
| Коленчатый вал | Преобразует возвратно-поступательное движение поршней во вращательное движение, передаваемое на трансмиссию. | Вращается под действием шатунов, передавая крутящий момент. |
| Головка блока цилиндров | Закрывает цилиндры сверху, содержит клапаны и форсунки. | Обеспечивает герметичность камеры сгорания, содержит впускные и выпускные каналы, места для установки форсунок и свечей накаливания (в некоторых дизелях). |
| Клапаны (впускной и выпускной) | Регулируют подачу воздуха в цилиндр и отвод отработавших газов. | Открываются и закрываются в определенные моменты цикла, управляемые распредвалом. |
| Распределительный вал (распредвал) | Управляет открытием и закрытием клапанов. | Вращается синхронно с коленчатым валом, воздействуя на клапаны через толкатели и коромысла. |
| Форсунка | Впрыскивает дизельное топливо в камеру сгорания под высоким давлением. | Распыляет топливо в мелкодисперсное состояние для лучшего смешивания с воздухом и эффективного сгорания. |
| Топливный насос высокого давления (ТНВД) | Подает топливо к форсункам под очень высоким давлением. | Создает необходимое давление для впрыска топлива в цилиндры. |
| Воздушный фильтр | Очищает поступающий в двигатель воздух от пыли и загрязнений. | Предотвращает попадание абразивных частиц в цилиндры, защищая двигатель от износа. |
| Выпускной коллектор | Собирает отработавшие газы из цилиндров и направляет их в выхлопную систему. | Обеспечивает эффективный отвод продуктов сгорания. |
| Маховик | Накапливает кинетическую энергию, сглаживая неравномерность вращения коленчатого вала. | За счет своей инерции поддерживает плавное вращение коленчатого вала между рабочими тактами. |
| Система смазки | Обеспечивает смазку движущихся частей двигателя для снижения трения и охлаждения. | Масляный насос подает масло под давлением к трущимся поверхностям. |
| Система охлаждения | Отводит избыточное тепло от двигателя, предотвращая перегрев. | Охлаждающая жидкость циркулирует по каналам двигателя, отводя тепло в радиатор. |
| Турбокомпрессор (опционально) | Увеличивает количество воздуха, поступающего в цилиндры, повышая мощность. | Использует энергию отработавших газов для вращения турбины, которая приводит в действие компрессор, нагнетающий воздух. |
Интересные факты
Вот несколько любопытных фактов о дизельных моторах:
Читайте также:
-
Принцип функционирования: Дизельные двигатели работают на основе самовоспламенения топлива. В отличие от бензиновых моторов, где топливо смешивается с воздухом и воспламеняется с помощью искры, в дизельных двигателях воздух сначала сжимается до высокой температуры, а затем в него впрыскивается дизельное топливо, которое загорается благодаря высокой температуре сжатия. Это свойство позволяет дизельным двигателям функционировать более эффективно и расходовать меньше топлива.
-
Энергоэффективность: Дизельные двигатели, как правило, обладают более высоким коэффициентом полезного действия (КПД) по сравнению с бензиновыми. Это объясняется тем, что дизельное топливо имеет большую энергетическую плотность и сгорает более полно. В результате дизельные двигатели способны выдавать большую мощность при меньшем расходе топлива, что делает их особенно востребованными в грузовых автомобилях и тяжелой технике.
-
Экологические аспекты: Несмотря на свою экономичность, дизельные двигатели могут выделять больше оксидов азота (NOx) и частиц, что вызывает опасения по поводу загрязнения окружающей среды. В последние годы были разработаны различные технологии, такие как системы рециркуляции отработавших газов (EGR) и селективная каталитическая редукция (SCR), которые помогают снизить выбросы и делают дизельные двигатели более экологически безопасными.
Плюсы и минусы дизельного мотора
Дизельные двигатели имеют как преимущества, так и недостатки.
Преимущества:
- экономичность;
- отличная тяга на разных оборотах;
- больший срок службы по сравнению с бензиновыми;
- снижение вредных выбросов.
Недостатки:
- плохой запуск в холодную погоду без свечей накаливания;
- высокая стоимость и сложность обслуживания;
- строгие требования к качеству и регулярности техобслуживания;
- высокие стандарты к качеству расходных материалов;
- повышенный уровень шума по сравнению с бензиновыми моторами.

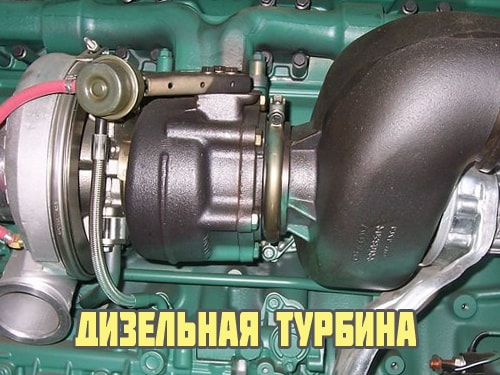

Дизельный двигатель с турбонаддувом
Принцип функционирования турбины в дизельных двигателях практически аналогичен тому, что используется в бензиновых моторах. Основная идея заключается в подаче дополнительного воздуха в цилиндры, что, в свою очередь, способствует увеличению объема поступающего топлива. Это приводит к значительному увеличению мощности двигателя.
Конструкция турбины дизельного двигателя также не имеет значительных отличий от бензинового варианта. Она состоит из двух взаимосвязанных крыльчаток и корпуса, который напоминает улитку. На корпусе турбокомпрессоров расположены два входных и два выходных отверстия. Одна часть устройства устанавливается в выпускной коллектор, а другая — во впускной.
Принцип работы довольно прост: газы, выбрасываемые из работающего двигателя, вращают первую крыльчатку, которая, в свою очередь, приводит во вращение вторую. Вторая крыльчатка, находящаяся во впускном коллекторе, нагнетает атмосферный воздух в цилиндры. Увеличение объема подаваемого воздуха способствует росту подачи топлива и, как следствие, увеличению мощности. Это позволяет двигателю быстрее набирать скорость даже при низких оборотах.
Турбояма
Во время эксплуатации турбина может достигать 200 тысяч оборотов в минуту. Однако мгновенно раскрутить ее до нужной скорости невозможно, что приводит к явлению, известному как турбояма. С момента нажатия на педаль акселератора до начала активного разгона проходит 1-2 секунды.
Эту проблему можно решить, доработав механизм турбины и установив несколько крыльчаток различных размеров. Маленькие крыльчатки начинают вращаться мгновенно, а затем их догоняют более крупные элементы, что позволяет практически полностью устранить эффект турбоямы.
-
Читайте также:

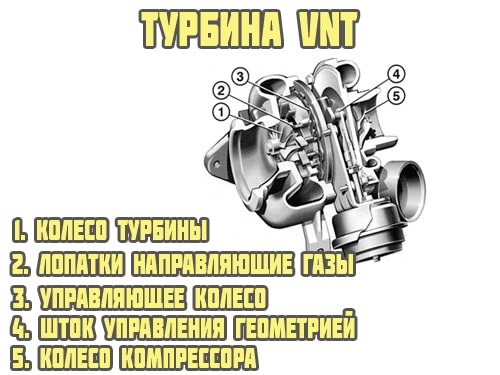

Существуют также турбины с изменяемой геометрией, известные как VNT (Variable Nozzle Turbine), которые решают аналогичные задачи. Модификации таких турбин позволяют эффективно корректировать геометрию, справляясь с ситуациями, когда количество оборотов и воздуха становится избыточным, и требуется снизить скорость вращения крыльчатки.

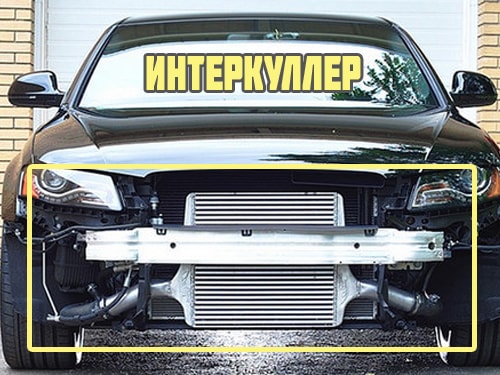

Интеркуллер
Было установлено, что использование холодного воздуха при образовании смеси может увеличить КПД двигателя до 20%. Это открытие стало основой для разработки интеркуллера – дополнительного компонента турбонаддува, который способствует повышению эффективности работы двигателя.
После того как воздух попадает в систему, он проходит через радиатор, где охлаждается, и затем поступает во впускной коллектор. Мы уже публиковали статью, в которой подробно описана схема функционирования интеркуллера.
Современные автомобили требуют внимательного ухода за турбиной. Этот механизм очень чувствителен к качеству моторного масла и перегреву. Поэтому рекомендуется менять смазочный материал не реже, чем каждые 5-7 тысяч километров пробега.
Кроме того, после остановки автомобиля следует оставлять двигатель работающим на 1-2 минуты. Это позволяет турбине остыть, так как резкое прекращение циркуляции масла может привести к перегреву. К сожалению, даже при правильной эксплуатации срок службы компрессора редко превышает 150 тысяч километров.
На заметку: отличным решением проблемы перегрева турбины на дизельных двигателях является установка турботаймера. Это устройство позволяет двигателю работать в течение определенного времени после выключения зажигания, а затем автоматически отключает силовой агрегат.
Конструкция и принцип работы дизельного двигателя делают его незаменимым для тяжелого транспорта, которому необходима высокая тяга на низких оборотах. Современные дизели также успешно применяются в легковых автомобилях, где основными требованиями являются отзывчивость и скорость набора оборотов.
Сложный уход за дизельным двигателем компенсируется его долговечностью, экономичностью и надежностью в любых условиях.
-
Читайте также:
Сравнение дизельного двигателя с бензиновым
Дизельные и бензиновые двигатели представляют собой два основных типа двигателей внутреннего сгорания, которые используются в автомобилях и других транспортных средствах. Несмотря на общую цель — преобразование химической энергии топлива в механическую работу, они функционируют по различным принципам и имеют свои уникальные характеристики.
Одним из ключевых отличий между дизельными и бензиновыми двигателями является способ воспламенения топлива. В бензиновых двигателях используется искровое зажигание, при котором топливно-воздушная смесь сжимается и затем воспламеняется искрой от свечи зажигания. В дизельных двигателях, напротив, топливо впрыскивается в цилиндр, где оно сжимается до высоких температур и давлений, что приводит к самовоспламенению. Этот процесс позволяет дизельным двигателям работать с более высоким коэффициентом сжатия, что, в свою очередь, способствует более высокой термической эффективности.
Эффективность дизельных двигателей также проявляется в их экономичности. Дизельное топливо имеет более высокую энергетическую плотность по сравнению с бензином, что позволяет дизельным двигателям достигать большего пробега на одном литре топлива. Это делает дизельные двигатели особенно привлекательными для коммерческого транспорта, где экономия топлива играет важную роль.
Однако дизельные двигатели имеют и свои недостатки. Они обычно тяжелее и громче бензиновых, что может негативно сказываться на комфорте вождения. Кроме того, дизельные двигатели могут выделять больше оксидов азота (NOx) и частиц, что приводит к более строгим экологическим требованиям и необходимости установки дополнительных систем очистки выхлопных газов.
В плане обслуживания дизельные двигатели требуют более тщательного ухода, особенно в отношении системы впрыска и турбонаддува. Замена масла и фильтров должна проводиться регулярно, чтобы обеспечить надежную работу двигателя и продлить его срок службы.
В заключение, выбор между дизельным и бензиновым двигателем зависит от множества факторов, включая тип использования транспортного средства, требования к экономичности и экологическим стандартам. Оба типа двигателей имеют свои преимущества и недостатки, и понимание этих различий поможет потребителям сделать осознанный выбор.
Перспективы развития дизельных технологий
Дизельные технологии продолжают эволюционировать, адаптируясь к современным требованиям экологии, экономии топлива и повышения эффективности. В последние годы наблюдается значительный прогресс в области дизельных двигателей, что связано с несколькими ключевыми направлениями развития.
Одним из основных аспектов является внедрение систем очистки выхлопных газов. Современные дизельные двигатели оснащаются фильтрами твердых частиц (DPF) и системами селективной каталитической редукции (SCR), которые позволяют значительно снизить уровень выбросов оксидов азота (NOx) и твердых частиц. Эти технологии помогают соответствовать строгим экологическим нормам, таким как Euro 6 в Европе и EPA Tier 3 в США.
Кроме того, активно разрабатываются новые виды топлива, которые могут использоваться в дизельных двигателях. Например, биодизель, получаемый из растительных масел или животных жиров, становится все более популярным. Он не только снижает углеродный след, но и может быть использован в существующих дизельных двигателях без значительных модификаций. Также рассматриваются альтернативные источники, такие как синтетическое топливо, которое производится из углекислого газа и водорода.
-
Читайте также:
Еще одной важной тенденцией является повышение общей эффективности дизельных двигателей. Это достигается за счет применения технологий турбонаддува, прямого впрыска и систем управления, которые оптимизируют процесс сгорания. Например, современные дизельные двигатели могут достигать КПД более 40%, что значительно превышает показатели бензиновых аналогов.
Важным направлением является также развитие гибридных технологий, где дизельный двигатель комбинируется с электрическими моторами. Такие системы позволяют снизить расход топлива и выбросы, особенно в городских условиях, где часто происходят остановки и запуски двигателя. Гибридные дизельные системы становятся все более распространенными в коммерческом транспорте, включая грузовики и автобусы.
Наконец, стоит отметить, что дизельные технологии продолжают активно развиваться в области автоматизации и цифровизации. Системы телематики и управления позволяют оптимизировать работу двигателей, улучшая их производительность и снижая эксплуатационные расходы. Это также включает в себя использование больших данных для анализа работы двигателей и предсказания возможных неисправностей, что способствует повышению надежности и долговечности дизельных агрегатов.
Таким образом, несмотря на вызовы, с которыми сталкиваются дизельные технологии, их будущее выглядит многообещающим. Инновации в области очистки выхлопных газов, новые виды топлива, повышение эффективности и внедрение гибридных решений открывают новые горизонты для дизельных двигателей в условиях современного мира.
Вопрос-ответ
Как работает дизельный двигатель простыми словами?
Принцип работы дизельного двигателя следующий: в цилиндры поступает чистый воздух, который вследствие высокого сжатия нагревается до 700°С и более. После этого, при приближении поршня к верхней точке его траектории, в камеру сгорания под давлением подается горючее, которое воспламеняется при контакте с горячим воздухом.
Из каких частей состоит дизельный двигатель?
Дизельный двигатель состоит из нескольких основных частей: цилиндров, поршней, коленчатого вала, головки блока цилиндров, системы впуска и выпуска, топливной системы, системы смазки и охлаждения, а также системы зажигания (в дизельных двигателях это обычно свечи накала). Эти компоненты работают вместе для обеспечения эффективного сгорания топлива и преобразования энергии в механическую работу.
Что входит в систему дизельного двигателя?
Системы дизельного двигателя включают топливный бак, фильтры тонкой и грубой очистки, топливный насос высокого давления, форсунки и магистрали.
Почему дизель не глушат сразу?
Дизельные моторы требуют особого внимания при остановке. Сразу глушить дизельный двигатель после длительной или интенсивной поездки категорически не рекомендуется. Дизель нагревается сильнее бензинового мотора, а турбины в дизельных двигателях работают в более жестких температурных условиях.
Советы
СОВЕТ №1
Изучите основные компоненты дизельного двигателя, такие как поршни, цилиндры, топливная система и система впуска/выпуска. Понимание их функций поможет вам лучше осознать, как работает двигатель в целом.
СОВЕТ №2
Обратите внимание на различия между дизельными и бензиновыми двигателями. Например, дизельные двигатели работают на принципе самовоспламенения, что влияет на их эффективность и экономичность.
СОВЕТ №3
Изучите схемы работы дизельного двигателя, чтобы визуально понять процесс сжатия и воспламенения топлива. Это поможет вам лучше понять, как различные системы взаимодействуют друг с другом.
СОВЕТ №4
Не забывайте о регулярном обслуживании дизельного двигателя. Правильная замена масла, фильтров и других расходных материалов продлит срок службы двигателя и повысит его эффективность.
