Дизельная, инжекторная, карбюраторная системы питания ДВС

В статье рассмотрим три типа систем питания двигателей внутреннего сгорания (ДВС): дизельные, инжекторные и карбюраторные. Каждая система имеет свои особенности, преимущества и недостатки, влияющие на эффективность, экономичность и экологические характеристики двигателя. Понимание принципов работы этих систем поможет автолюбителям и специалистам в выборе и обслуживании транспортных средств, а также улучшит их эксплуатационные характеристики.

Система питания современного автомобиля

Двигатель внутреннего сгорания (ДВС) является центральным компонентом автомобиля. Крутящий момент, который он создает, обеспечивает выполнение механических и электрических функций в транспортном средстве. Тем не менее, мотор не сможет работать без сопутствующих систем, таких как смазка, топливоподача, охлаждение и отвод отработанных газов. Система питания двигателя (топливная система) имеет решающее значение для функционирования ДВС.

Специалисты в области автомобильной техники подчеркивают, что выбор системы питания для двигателя внутреннего сгорания (ДВС) значительно влияет на его эффективность и экономичность. Дизельные системы, обладая высокой степенью сжатия и эффективным процессом сгорания, обеспечивают отличную топливную экономию и мощность, что делает их идеальными для грузовых автомобилей и внедорожников. Инжекторные системы, в свою очередь, предлагают более точное дозирование топлива, что помогает снизить выбросы и улучшить динамические характеристики. Хотя карбюраторные системы устарели по сравнению с инжекторными, они все еще используются в некоторых классических автомобилях благодаря своей простоте и легкости в обслуживании. В конечном итоге, выбор системы питания зависит от специфических требований и условий эксплуатации автомобиля.

Инжекторная система питания устройство принцип работы основные неисправности

Эксперты в области автомобильной техники отмечают, что выбор системы питания двигателя внутреннего сгорания (ДВС) существенно влияет на его производительность и экономичность. Дизельные системы, благодаря высокой степени сжатия и эффективному сгоранию, обеспечивают отличную топливную экономичность и мощность, что делает их идеальными для грузовых автомобилей и тяжелой техники. Инжекторные системы, в свою очередь, предлагают более точное дозирование топлива, что способствует снижению выбросов и улучшению динамики. Карбюраторные системы, хоть и устарели, все еще находят применение в некоторых классических автомобилях и мотоциклах, благодаря своей простоте и легкости в обслуживании. Однако, по мнению специалистов, современные тенденции склоняются к инжекторным и дизельным системам, которые обеспечивают более высокую эффективность и соответствуют современным экологическим стандартам.

Функции, устройство и принцип функционирования

Каждый автомобиль характеризуется таким понятием, как «запас хода». Он определяется расстоянием, которое автомобиль способен преодолеть на полном топливном баке без дополнительных заправок. На данный показатель оказывают влияние самые различные факторы: сезонные, погодные и природные условия движения, характер дорожного покрытия, степень загруженности автомобиля, индивидуальные особенности водителя при управлении транспортным средством и т.д.). Однако главенствующую роль в определении «аппетита» автомобиля играет система питания и ее правильная работа.

Система питания выполняет функции:

1. подачи топлива, его очистки и хранения;
2. очистки воздуха;
3. приготовления специальной горючей смеси;
4. подачи смеси в цилиндры ДВС.

Классическая система питания автомобиля состоит из следующих структурных элементов:

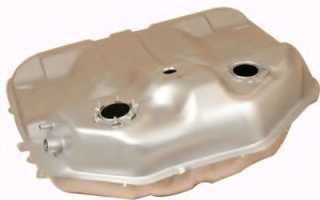

• топливного бака, предназначенного для хранения горючего;
• топливного насоса, выполняющего функции создания давления в системе и принудительной подачи топлива;
• топливопроводов – специальных металлических трубок и резиновых шлангов для транспортировки горючего из топливного бака к ДВС (а излишков топлива – в обратном направлении);
• фильтра (или фильтров) очистки топлива;
• воздушного фильтра (для очистки воздуха от примесей);
• устройства приготовления топливно-воздушной смеси.

Система питания имеет достаточно простой принцип работы: под воздействием специального топливного насоса горючее из бака, предварительно пройдя процедуру очистки топливным фильтром, по топливопроводам подается к устройству, предназначенному для приготовления топливно-воздушной смеси. И уже затем смесь подается в цилиндры двигателя.

Интересные факты

Вот несколько увлекательных фактов о дизельных, инжекторных и карбюраторных системах питания двигателей внутреннего сгорания (ДВС):

1. Дизельные двигатели и принцип сжатия: Дизельные двигатели функционируют на основе самовоспламенения топлива, что подразумевает впрыск топлива в камеру сгорания под высоким давлением и температурой, возникающей в результате сжатия воздуха. Это позволяет дизельным двигателям достигать большей теплотворной способности и эффективности по сравнению с бензиновыми, что делает их предпочтительными для использования в грузовых автомобилях и тяжелой технике.

2. Инжекторные системы и их точность: Современные инжекторные системы питания обеспечивают высокую точность впрыска топлива, что способствует значительному снижению расхода топлива и уменьшению выбросов вредных веществ. Например, системы с непосредственным впрыском (GDI) способны контролировать объем и время впрыска топлива с точностью до миллисекунд, что улучшает как производительность, так и экономичность двигателя.

3. Карбюраторы и их развитие: Карбюраторы, которые использовались в большинстве бензиновых двигателей до появления инжекторных систем, работают на основе создания разрежения, которое заставляет топливо поступать в поток воздуха. Несмотря на свою простоту и надежность, карбюраторы имеют ограничения в точности дозирования топлива и могут быть менее эффективными при изменении условий работы двигателя. Тем не менее, их простота и низкая стоимость сделали карбюраторы популярными в автомобилях до 1980-х годов, когда началась массовая замена на инжекторные системы.

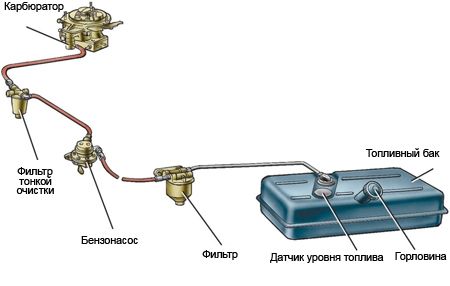

Система питания карбюраторных двигателей, 1989

Варианты системы питания

Основными типами топлива для двигателей внутреннего сгорания (ДВС) являются бензин и дизельное топливо (солярка). Газ (метан) также используется, но пока не так популярен. Тип топлива — ключевой критерий для классификации систем питания ДВС.

Выделяются следующие категории силовых агрегатов:

1. бензиновые;
2. дизельные;
3. работающие на газообразном топливе.

Наиболее распространенная классификация систем питания двигателя основана на методе подачи топлива и подготовки топливно-воздушной смеси. В соответствии с ней выделяются карбюраторные системы питания и системы с впрыском топлива (инжекторные двигатели).

Карбюратор

Карбюраторная система функционирует на основе сложного устройства – карбюратора. Этот прибор отвечает за создание смеси топлива и воздуха в нужных пропорциях. Хотя существует множество типов карбюраторов, в автомобильной практике наиболее распространен поплавковый всасывающий карбюратор, который включает в себя:

• поплавковую камеру и поплавок;
• распылитель, диффузор и смесительную камеру;
• воздушную и дроссельную заслонки;
• топливные и воздушные каналы с соответствующими жиклерами.

Процесс подготовки топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Во время первого такта, когда поршень движется вниз, в цилиндре создается разряжение, что приводит к притяжению воздуха, который проходит через воздушный фильтр и карбюратор. В этом устройстве происходит формирование горючей смеси: в смесительной камере топливо, выбрасываемое из распылителя, смешивается с воздухом, который проходит через диффузор. Затем горючая смесь поступает в цилиндр двигателя через впускной коллектор и впускные клапаны, где в нужный момент воспламеняется искрой от свечи зажигания.

Таким образом, система питания карбюраторного двигателя представляет собой в основном механический метод приготовления топливно-воздушной смеси.

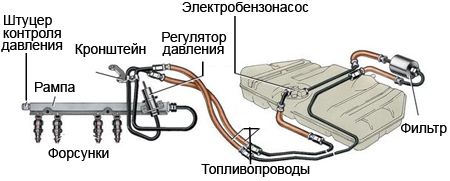

Видеоурок Система питания инжекторного двигателя внутреннего сгорания

Впрыск топлива

Эпоха карбюраторов уступила место инжекторным двигателям с системой впрыска топлива. Ключевые компоненты этой системы: электрический топливный насос (обычно в топливном баке), форсунки и блок управления двигателем.

Работа системы заключается в распылении топлива через форсунки под давлением, создаваемым насосом. Качество топливной смеси зависит от режима работы двигателя и контролируется блоком управления. Форсунка — важный элемент системы. Инжекторные двигатели классифицируются по количеству и расположению форсунок.

Выделяют два типа инжекторов:

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска имеет форсунки, равные количеству цилиндров, где каждый цилиндр получает топливо от своей форсунки. В системе центрального впрыска используется одна форсунка для всех цилиндров, расположенная в коллекторе.

Особенности дизельного двигателя

Принцип работы системы питания дизельного двигателя выделяется своей особенностью. В этом случае топливо подается непосредственно в цилиндры в виде распыленной смеси, где оно соединяется с воздухом, что приводит к образованию горючей смеси, которая затем воспламеняется под давлением, создаваемым поршнем.

В зависимости от метода впрыска топлива, дизельные двигатели можно разделить на три основные категории:

• с непосредственным впрыском;
• с вихрекамерным впрыском;
• с предкамерным впрыском.

Вихрекамерный и предкамерный методы подразумевают, что топливо сначала попадает в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру сгорания. В этой камере горючее смешивается с воздухом и полностью сгорает. В отличие от этого, непосредственный впрыск подразумевает подачу топлива непосредственно в камеру сгорания, где оно сразу же смешивается с воздухом.

Еще одной отличительной чертой системы питания дизельного двигателя является способ воспламенения горючей смеси. В отличие от бензиновых двигателей, где используется свеча зажигания, в дизельных двигателях процесс происходит за счет давления, создаваемого поршнем, что приводит к самовоспламенению смеси. Таким образом, в дизельных двигателях нет необходимости в свечах зажигания.

Тем не менее, холодный двигатель не способен достичь необходимой температуры для воспламенения смеси. В этом случае использование свечей накаливания позволяет обеспечить необходимый подогрев камер сгорания.

Режимы работы системы питания

В зависимости от задач и состояния дорожного покрытия водитель может использовать разные режимы движения. Каждому режиму соответствуют определенные настройки системы питания, обеспечивающие топливно-воздушную смесь с уникальными характеристиками.

1. При запуске холодного двигателя смесь насыщенная, воздух поступает минимально. В этом режиме движение запрещено, так как это увеличивает расход топлива и износ двигателя.
2. В режиме «холостого хода», при движении «накатом» или работе прогретого двигателя, смесь обогащенная.
3. При частичных нагрузках, например, по ровной дороге на повышенной передаче со средней скоростью, смесь обедненная.
4. В условиях полной нагрузки, когда автомобиль движется на высокой скорости, смесь обогащенная.
5. При резком ускорении, например, во время обгона, смесь также обогащенная и близка к богатой.

Выбор режима работы системы питания должен основываться на условиях движения.

Неисправности и сервисное обслуживание

Во время использования автомобиля топливная система подвергается различным нагрузкам, что может привести к ее нестабильной работе или даже поломке. Наиболее часто встречающимися являются следующие проблемы.

Недостаточное поступление (или отсутствие поступления) горючего в цилиндры двигателя

Некачественное топливо, длительная эксплуатация и внешние факторы могут загрязнить топливные трубопроводы, бак, фильтры и технологические отверстия, отвечающие за приготовление горючей смеси. Это также может привести к сбоям в работе топливного насоса. В результате потребуется ремонт, включающий замену фильтрующих элементов, регулярную (раз в два-три года) очистку топливного бака, карбюратора или инжекторных форсунок, а также замену или ремонт насоса.

Потеря мощности ДВС

Неисправность топливной системы в данном случае проявляется в неправильной настройке качества и объема топливной смеси, которая подается в цилиндры. Устранение данной проблемы требует проведения диагностики системы, отвечающей за приготовление горючей смеси.

Утечка горючего

Утечка топлива — серьезная угроза и недопустима. Эта проблема включена в «Перечень неисправностей…», при наличии которых эксплуатация автомобиля запрещена. Основные причины связаны с потерей герметичности в узлах топливной системы. Устранение может включать замену поврежденных частей или подтягивание креплений топливопроводов.

Топливная система — ключевой компонент двигателя внутреннего сгорания автомобиля, обеспечивающий бесперебойную подачу топлива к силовому агрегату.

Будущее систем питания ДВС: тенденции и инновации

Будущее систем питания двигателей внутреннего сгорания (ДВС) находится на стыке классических технологий и современных новшеств. В условиях глобальной тенденции к уменьшению углеродных выбросов и повышению топливной эффективности, автопроизводители и инженеры активно изучают новые методы организации систем питания.

Одной из основных тенденций является переход к более чистым и эффективным источникам энергии. В этом контексте дизельные системы, которые долгое время считались наиболее экономичными, сталкиваются с растущей конкуренцией со стороны гибридных и электрических технологий. Тем не менее, дизельные двигатели продолжают совершенствоваться, внедряя системы очистки выхлопных газов, такие как селективная каталитическая редукция (SCR) и фильтры твердых частиц, что позволяет им соответствовать строгим экологическим нормам.

Инжекторные системы становятся все более популярными благодаря своей способности точно дозировать топливо, что значительно улучшает эффективность сгорания. Современные инжекторы могут функционировать в различных режимах, включая прямой и непрямой впрыск, что позволяет оптимизировать работу двигателя в зависимости от условий эксплуатации. Инновации в области управления впрыском, такие как многократный впрыск и адаптивные системы управления, способствуют улучшению динамических характеристик и снижению расхода топлива.

Хотя карбюраторные системы уступают по популярности инжекторным, они все еще находят применение в некоторых сегментах, таких как мотоциклы и старые автомобили. Однако их будущее выглядит неопределенным, поскольку современные экологические и экономические требования требуют более сложных и эффективных решений. Тем не менее, некоторые производители продолжают разрабатывать карбюраторы с улучшенными характеристиками, которые могут работать на альтернативных видах топлива, таких как биоэтанол.

Ключевым аспектом будущего систем питания ДВС является интеграция с цифровыми технологиями. Системы управления двигателем становятся все более сложными, применяя алгоритмы машинного обучения для оптимизации работы двигателя в реальном времени. Это позволяет не только повысить эффективность сгорания, но и улучшить динамические характеристики, а также снизить уровень выбросов.

Также стоит отметить растущий интерес к альтернативным видам топлива, таким как водород и синтетические топлива. Эти технологии могут стать важными в будущем, обеспечивая возможность работы традиционных ДВС с минимальными изменениями в конструкции. Исследования в этой области активно продолжаются, и многие компании уже тестируют прототипы двигателей, работающих на водороде, что может кардинально изменить рынок систем питания.

Таким образом, будущее систем питания ДВС будет определяться сочетанием традиционных технологий и инновационных решений, направленных на повышение эффективности, снижение выбросов и адаптацию к новым требованиям рынка. Инженеры и исследователи продолжают искать пути для оптимизации существующих систем и разработки новых, что открывает широкие перспективы для развития автомобильной промышленности.

Сравнительный анализ эффективности различных систем питания

Сравнительный анализ эффективности различных систем питания двигателей внутреннего сгорания (ДВС) является важным аспектом, который позволяет понять, какая из систем лучше подходит для конкретных условий эксплуатации и задач. В данной статье мы рассмотрим три основные системы питания: дизельную, инжекторную и карбюраторную, а также их преимущества и недостатки.

Дизельная система питания характеризуется высокой эффективностью сгорания топлива и низким уровнем выбросов углекислого газа. Дизельные двигатели работают на принципе самовоспламенения топлива под высоким давлением, что позволяет достичь высокой степени сжатия. Это приводит к более полному сгоранию топлива и, как следствие, к повышению КПД. Однако дизельные двигатели имеют свои недостатки, такие как высокая стоимость производства и обслуживания, а также более громкий и вибрационный характер работы.

Инжекторная система питания представляет собой современное решение, которое позволяет точно дозировать количество топлива, подаваемого в цилиндры двигателя. Инжекторы могут работать как в режиме впрыска в момент сжатия, так и в режиме впрыска в момент впуска, что обеспечивает оптимальное сгорание и минимизацию выбросов. Инжекторные системы имеют высокую степень адаптивности к различным условиям эксплуатации, что делает их универсальными. Однако они требуют более сложной электроники и могут быть чувствительны к качеству топлива.

Карбюраторная система питания является более традиционным решением, которое использовалось в автомобилях на протяжении многих десятилетий. Карбюраторы работают на основе механического смешивания топлива и воздуха, что делает их проще в конструкции и обслуживании. Однако карбюраторные системы имеют ряд недостатков, таких как менее точное дозирование топлива, что может привести к увеличению расхода и выбросов. Кроме того, карбюраторы менее эффективны при изменении условий эксплуатации, таких как изменение температуры и давления.

Сравнивая эти три системы, можно выделить несколько ключевых аспектов:

• Эффективность сгорания: Дизельные двигатели имеют наивысшую эффективность, за ними следуют инжекторные, тогда как карбюраторные системы уступают в этом плане.
• Экологичность: Инжекторные системы обеспечивают наименьшие выбросы вредных веществ, в то время как карбюраторы имеют наибольшее количество выбросов.
• Сложность конструкции: Карбюраторы проще в обслуживании, тогда как инжекторные и дизельные системы требуют более сложного оборудования и диагностики.
• Стоимость: Дизельные и инжекторные системы, как правило, дороже в производстве и обслуживании по сравнению с карбюраторными.

В заключение, выбор системы питания для ДВС зависит от множества факторов, включая требования к эффективности, экологичности, стоимости и простоте обслуживания. Каждая из систем имеет свои уникальные характеристики, которые могут быть оптимальны в зависимости от конкретных условий эксплуатации и целей использования автомобиля.

Вопрос-ответ

Что входит в систему питания инжекторного двигателя?

Система питания инжекторного двигателя включает в себя топливный бак, топливный насос, топливные фильтры, топливопроводы, инжекторы, а также систему управления двигателем, которая регулирует подачу топлива в зависимости от условий работы двигателя.

Чем отличается устройство дизельного ДВС от карбюраторного?

Главным отличием дизельных двигателей от карбюраторных является отсутствие свечей и системы зажигания. Это связано с высоким давлением, под которым подается топливо непосредственно в цилиндр при помощи форсунки, и высокой температурой. Поэтому топливо воспламеняется само.

Каковы три основные системы двигателя?

Системы, необходимые для работы двигателя. Для обеспечения работы двигателя внутреннего сгорания необходимы три основные системы: система зажигания, система смазки и топливная система.

Что такое дизельный мотор с инжектором?

Инжекторный двигатель — это мотор с системой впрыска топлива, которая подаёт бензин под давлением через форсунки. Современные системы впрыска позволяют точнее дозировать топливо, повышают эффективность, снижают расход и делают мотор более «послушным».

Советы

СОВЕТ №1

При выборе системы питания для вашего двигателя, учитывайте его назначение и условия эксплуатации. Дизельные двигатели лучше подходят для тяжелых условий и длительных поездок, в то время как карбюраторные системы могут быть более простыми и дешевыми в обслуживании для легковых автомобилей.

СОВЕТ №2

Регулярно проводите техническое обслуживание системы питания. Для инжекторных систем это включает чистку форсунок и проверку давления топлива, а для карбюраторных — настройку и чистку карбюратора. Это поможет избежать проблем с производительностью и увеличит срок службы двигателя.

СОВЕТ №3

Обратите внимание на качество топлива, которое вы используете. Низкокачественное топливо может негативно сказаться на работе как инжекторных, так и карбюраторных систем, приводя к засорению и снижению эффективности. Используйте топливо, соответствующее рекомендациям производителя вашего автомобиля.

СОВЕТ №4

Если вы планируете модификации системы питания, проконсультируйтесь с профессионалами. Неправильная настройка или установка может привести к серьезным проблемам с двигателем. Специалисты помогут выбрать оптимальные компоненты и правильно их установить.
