Что такое трамблер в автомобиле, из чего состоит, принцип работы

Трамблер, или распределитель зажигания, — ключевой элемент системы зажигания автомобиля, распределяющий электрический ток от катушки зажигания к свечам. Понимание его конструкции и работы помогает выявлять и устранять неисправности. В статье рассмотрим состав трамблера, его работу и роль в эффективной работе автомобиля.

Для чего нужен трамблер

Система зажигания является важнейшим компонентом бензинового двигателя. Эффективность работы мотора напрямую зависит от качественного сгорания топливно-воздушной смеси (ТВС), что требует генерации высокого напряжения, подаваемого на свечи зажигания. Искра, возникающая на свечах, запускает процесс сгорания ТВС, что, в свою очередь, приводит к выполнению полезной работы двигателем. Это кратко иллюстрирует принцип функционирования бензинового двигателя внутреннего сгорания.

В процессе работы системы зажигания особую роль играет трамблер. Его основные функции включают:

1. Инициацию процесса искрообразования путем размыкания контактов прерывателя (в современных автомобилях, таких как ВАЗ 2109, 2106, 2107 и 2108, применяется датчик Холла).
2. Перенаправление высокого напряжения, вырабатываемого в катушке зажигания, к соответствующей свече.
3. Регулирование момента искрообразования в зависимости от условий движения и типа используемого топлива с помощью вакуумных и центробежных регуляторов.
4. Обеспечение накопления и разряда энергии в бобине.

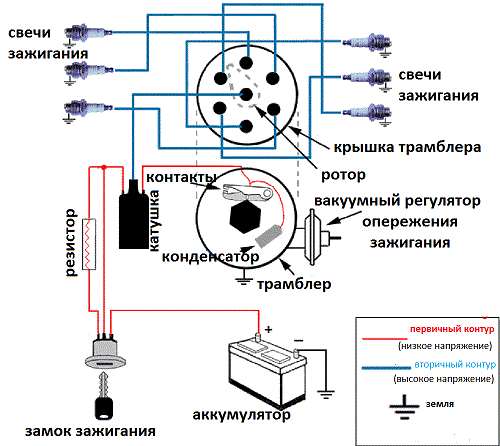

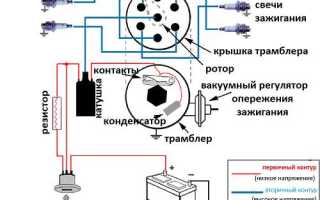

Для более глубокого понимания работы трамблера полезно ознакомиться с его функциональной схемой:

Трамблер, или распределитель зажигания, является важным элементом системы зажигания автомобиля. Он отвечает за распределение электрического сигнала от катушки зажигания к свечам, обеспечивая правильный порядок зажигания в цилиндрах двигателя. Основные компоненты трамблера включают корпус, ротор, контактные группы и датчик положения.
Принцип работы трамблера основан на механическом или электронном управлении. В механических системах ротор вращается, замыкая контакты и передавая искру на соответствующую свечу зажигания. В современных автомобилях чаще используются электронные трамблеры, которые обеспечивают более точное время зажигания и повышают эффективность работы двигателя. Специалисты подчеркивают, что корректная работа трамблера критически важна для оптимальной производительности двигателя и снижения выбросов. Регулярное обслуживание и диагностика этого элемента помогают избежать серьезных проблем с зажиганием и обеспечивают надежность автомобиля.

Что такое распределитель зажигания (трамблёр) и как он работает?

Трамблер, или распределитель зажигания, является важным компонентом системы зажигания автомобиля. Он отвечает за распределение электрического сигнала от катушки зажигания к свечам, обеспечивая их последовательное срабатывание. Основные элементы трамблера включают корпус, ротор, контакты и датчик положения. Принцип работы заключается в том, что ротор, вращаясь, замыкает контакты, передавая электрический импульс на соответствующую свечу зажигания в нужный момент. Это обеспечивает оптимальное сгорание топливовоздушной смеси в цилиндрах двигателя. Эксперты отмечают, что правильная работа трамблера критически важна для эффективной работы двигателя и его экономичности. Неполадки в этом узле могут привести к снижению мощности и увеличению расхода топлива.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

Интересные факты

Вот несколько увлекательных фактов о трамблере (распределителе зажигания) в автомобиле:

1. Историческое развитие: Трамблер был создан в начале 20 века и стал неотъемлемой частью системы зажигания бензиновых двигателей. Он обеспечивает синхронизацию искры, что крайне важно для эффективного сгорания топливной смеси. С прогрессом технологий трамблеры постепенно уступают место более современным системам зажигания, таким как бесконтактные системы и системы, которые распределяют искру по каждому цилиндру.

2. Структура и устройство: Трамблер состоит из нескольких основных элементов: ротора, который вращается и направляет электрический ток к нужному цилиндру; крышки трамблера, защищающей внутренние компоненты; и контактной группы, которая замыкает и размыкает электрическую цепь. В некоторых моделях также имеется вакуумный или центробежный регулятор, который помогает изменять угол опережения зажигания в зависимости от нагрузки и оборотов двигателя.

3. Принцип функционирования: Трамблер работает по принципу распределения электрического тока от катушки зажигания к свечам. Когда двигатель начинает вращаться, ротор трамблера перемещается, и в определенный момент он замыкает контакт с одним из выводов, отправляя высоковольтный импульс к соответствующей свече. Это создает искру, которая воспламеняет топливно-воздушную смесь в цилиндре. Корректная работа трамблера имеет решающее значение для оптимальной работы двигателя и его производительности.

Принцип работы системы зажигания

УЗСК

Понятие УЗСК обозначает период, когда контакты прерывателя находятся в замкнутом состоянии. Это косвенная характеристика накопления энергии в катушке после искрообразования. УЗСК влияет на объем энергии, выделяемой для искры, и, следовательно, на работу двигателя.

Если расстояние между контактами невелико, катушка не накопит достаточную энергию, что приведет к слабой искре и сбоям в работе мотора. Слишком большой зазор также вызывает проблемы: время размыкания контактов сокращается, и катушка не успевает разрядиться.

Каждая система зажигания имеет оптимальный УЗСК, для достижения которого может потребоваться проверка и регулировка трамблера.

УОЗ

Данное понятие связано с процессом воспламенения топливно-воздушной смеси (ТВС). Важно отметить, что сгорание не происходит мгновенно, и для достижения наилучших условий этот процесс должен начинаться до того, как поршень достигнет верхней мертвой точки (ВМТ). Угол опережения зажигания (УОЗ) отражает временной интервал, в течение которого искра появляется раньше, чем поршень достигнет ВМТ.

Этот параметр постоянно изменяется и зависит от работы двигателя в конкретных условиях, таких как нагрузка, скорость автомобиля и качество используемого топлива. Для достижения оптимального сгорания ТВС, трамблер оснащен центробежным регулятором и связан с вакуумным регулятором.

Принцип работы Прерывателя-Распределителя (Трамблёра)

Из чего состоит трамблер

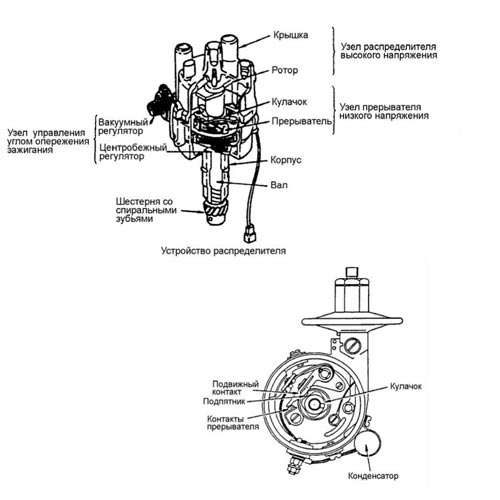

Трамблер — устройство, состоящее из различных компонентов. В этой статье рассмотрим элементы трамблера, представленные на следующем рисунке.

На изображении видно, что трамблер включает несколько независимых узлов. Назначение и принцип работы распределителя напряжения просты и понятны, но другие компоненты требуют более детального рассмотрения. Рекомендуется проверять состояние высоковольтного распределителя и бегунка при каждом техническом обслуживании автомобиля.

Центробежный регулятор

Такое устройство определяет момент начала сгорания топливовоздушной смеси (ТВС) в цилиндрах двигателя. Как уже упоминалось, искра возникает, когда поршень достигает верхней мертвой точки (ВМТ), именно на этот момент и настраивается трамблер. Однако следует учитывать два важных аспекта:

• Сгорание ТВС происходит с определенной скоростью, начиная с места свечи зажигания и постепенно распространяясь по всему объему цилиндра. Процесс горения не является мгновенным, и максимальная эффективность работы бензинового двигателя внутреннего сгорания (ДВС) достигается, когда поршень уже прошел ВМТ и движется к нижней мертвой точке (НМТ).
• При работе двигателя число оборотов коленчатого вала изменяется, и его увеличение сокращает время, необходимое для эффективного сгорания ТВС.

Чтобы устранить это противоречие, вводится понятие угла опережения зажигания (УОЗ), что подразумевает начало сгорания топлива до того, как поршень достигнет ВМТ. Устройство, которое обеспечивает формирование УОЗ, называется центробежным регулятором. Он состоит из грузиков, соединенных пружинами, и специальной пластины.

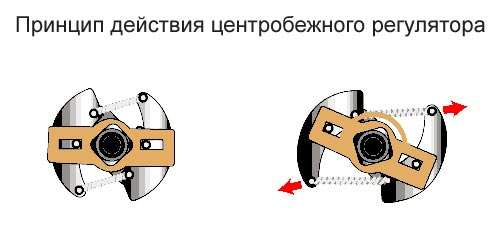

Принцип работы этого устройства основан на действии центробежной силы: при увеличении оборотов коленчатого вала грузики расходятся, что через пластину приводит к изменению положения кулачка и бегунка. В результате контакты размыкаются раньше, что вызывает более раннее появление высокого напряжения и искры. Воспламенение ТВС происходит, когда поршень еще не достиг ВМТ, что обеспечивает его эффективное сгорание.

Регулировка момента воспламенения ТВС осуществляется трамблерами различных производителей, включая автомобили ВАЗ 2109, 2106, 2107 и 2108.

Вакуумный регулятор

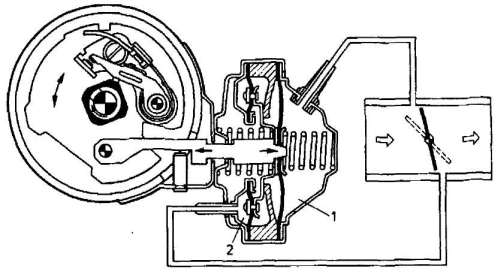

Устройство изменяет угол опережения зажигания (УОЗ) в зависимости от нагрузки двигателя, определяемой положением дроссельной заслонки. Рассмотрим схему:

Вакуумный регулятор — это замкнутая камера с диафрагмой. Одна камера соединена с карбюратором. Разрежение в этой камере, зависящее от положения дроссельной заслонки, приводит в движение диафрагму. Изменение ее положения передается через тягу на подвижный диск, что влияет на кулачки прерывателя, корректируя время его срабатывания и момент воспламенения топливовоздушной смеси (ТВС).

Таким образом, распределитель зажигания (трамблер) изменяет момент искрообразования в зависимости от нагрузки на двигатель, что влияет на его характеристики. Эта система присутствует во всех моделях автомобилей ВАЗ 2109, 2106, 2107 и 2108. Совместная работа регуляторов обеспечивает эффективную работу двигателя в широком диапазоне нагрузок и оборотов коленчатого вала.

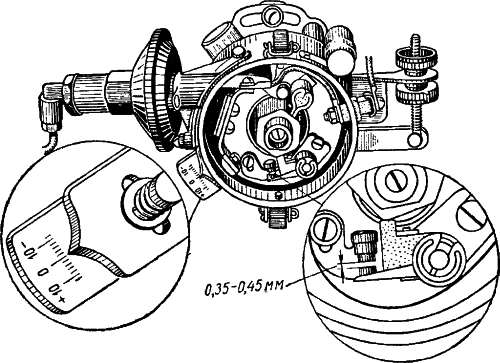

Октан-корректор

Данное устройство предоставляет возможность механически регулировать угол опережения зажигания (УОЗ) в зависимости от типа и качества используемого топлива (октанового числа). На иллюстрации можно увидеть корректор.

По сути, это состоит из двух пластин: одна из них монтируется на трамблер и имеет указатель, в то время как другая фиксируется на двигателе и имеет нанесенные метки. Изменяя их взаимное расположение, можно механически задать необходимый угол зажигания. Это особенно важно при использовании различных марок бензина.

Бесконтактные системы и датчик Холла в трамблере

Трамблер, о котором идет речь, является классическим образцом, использовавшимся в автомобилях, включая ВАЗ 2109, 2106, 2107 и 2108. С развитием электроники появились коммутаторы напряжения, которые начали использовать сигнал от прерывателя для управления электроникой, что привело к модернизации трамблера: механический прерыватель заменили на датчик Холла.

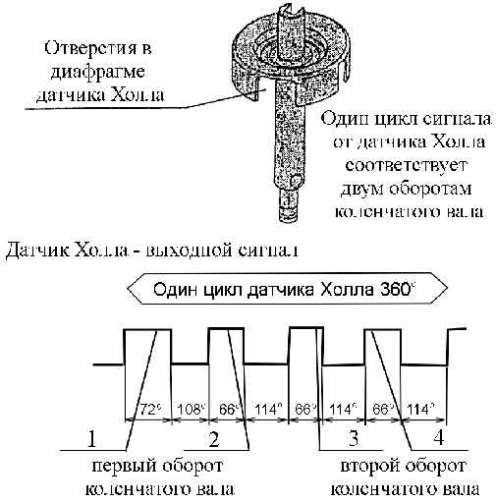

Датчик Холла имеет простую конструкцию и реагирует на магнитное поле. Он состоит из нескольких ключевых компонентов: на одной стороне пластины расположен сам датчик, а на противоположной — постоянный магнит. Между ними находится вращающийся металлический экран с вырезами.

Когда экран закрывает магнитное поле, датчик Холла выдает нулевое напряжение. При открытии вырезов экрана датчик формирует высокое напряжение на выходе. Эти импульсы передаются трамблером на коммутатор напряжения, который управляет катушкой зажигания.

Такая система была внедрена во многих автомобилях, включая модели ВАЗ 2109, 2106, 2107 и 2108.

Как проверить трамблер

Наиболее частые признаки неисправности системы зажигания включают:

1. нестабильный холостой ход;
2. невозможность запуска двигателя;
3. остановка мотора во время движения.

Чаще всего виновником таких проблем оказывается трамблер. Для проверки работоспособности системы зажигания, включая трамблер, можно воспользоваться простым методом. Для этого необходимо выкрутить свечу, поднести её к двигателю и попытаться запустить мотор, наблюдая за появлением искры. Если искры нет, следует проверить состояние проводов высокого напряжения. При отсутствии искры снова можно с уверенностью утверждать, что трамблер вышел из строя.

В таком случае стоит визуально осмотреть бегунок, контакты и крышку трамблера. Подгоревшие контакты следует очистить, а также удалить пыль и грязь с внутренних поверхностей трамблера. В условиях автосервиса или гаража можно проверить работоспособность зажигания и трамблера с помощью измерительных приборов и индикаторов.

Трамблер появился на автомобилях практически одновременно с бензиновыми двигателями и долгое время оставался практически неизменным, в том числе на отечественных моделях 2109, 2106, 2107, 2108. Лишь с появлением современных компонентов, таких как датчик Холла, он был заменён бесконтактными и затем микропроцессорными системами зажигания.

Типы трамблеров и их особенности

Механические трамблеры

Механические трамблеры, которые также называют распределителями зажигания, являются классическим вариантом этого устройства. Их работа основана на вращающемся роторе, который перемещается в зависимости от положения коленчатого вала. В таких трамблерах реализована механическая связь между коленчатым валом и распределителем, что позволяет синхронизировать зажигание с движением поршней. Механические трамблеры часто встречаются в старинных моделях автомобилей и имеют простую конструкцию, что делает их удобными для ремонта.

Электронные трамблеры

Электронные трамблеры представляют собой более современное решение, которое использует электронные датчики для определения момента зажигания. В отличие от механических, они не зависят от физического вращения ротора, а используют датчики положения коленчатого вала и распределительного вала. Это позволяет более точно регулировать момент зажигания, что, в свою очередь, способствует повышению эффективности работы двигателя и снижению расхода топлива. Электронные трамблеры также могут иметь дополнительные функции, такие как возможность настройки угла зажигания в зависимости от нагрузки на двигатель.

Трамблеры с вакуумным управлением

Трамблеры с вакуумным управлением применяют вакуумные датчики для регулировки угла зажигания в зависимости от нагрузки на мотор. Эти устройства обеспечивают более адаптивную настройку зажигания, что способствует улучшению работы двигателя в различных условиях эксплуатации. Вакуумные трамблеры часто используются совместно с механическими трамблерами и могут существенно повысить эффективность работы двигателя, особенно при изменяющейся нагрузке.

Трамблеры с интегрированным контроллером

Современные трамблеры могут быть оснащены интегрированными контроллерами, которые позволяют управлять процессом зажигания с помощью программного обеспечения. Такие устройства обеспечивают максимальную точность и гибкость в настройках, позволяя адаптировать работу двигателя под конкретные условия эксплуатации. Интегрированные контроллеры могут также взаимодействовать с другими системами автомобиля, такими как системы управления двигателем и системы диагностики, что делает их важным элементом современных автомобилей.

Сравнение типов трамблеров

Каждый вид трамблера обладает своими сильными и слабыми сторонами. Механические трамблеры отличаются простотой в обслуживании и ремонте, однако могут уступать в точности настройки зажигания. Электронные трамблеры, напротив, предлагают более высокую степень точности и эффективности, но их обслуживание может быть более сложным. Вакуумные трамблеры позволяют настраивать зажигание в зависимости от различных условий, но могут проявлять меньшую надежность при высоких температурах. Интегрированные контроллеры обеспечивают максимальную гибкость и точность, однако могут быть дороже и сложнее в ремонте.

Проблемы и неисправности трамблера

Трамблер, или распределитель зажигания, является важным компонентом системы зажигания в бензиновых двигателях. Он отвечает за распределение электрического сигнала от катушки зажигания к свечам зажигания, обеспечивая правильный порядок зажигания цилиндров. Однако, как и любое другое устройство, трамблер может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе двигателя.

Одной из наиболее распространенных проблем является износ контактных групп. В трамблере имеются контакты, которые могут со временем окисляться или изнашиваться, что приводит к плохому контакту и, как следствие, к сбоям в зажигании. Это может проявляться в виде затрудненного запуска двигателя, его неравномерной работы или потери мощности.

Еще одной распространенной неисправностью является повреждение ротора трамблера. Ротор, который вращается внутри трамблера, может треснуть или износиться, что также приводит к неправильному распределению искры. В результате двигатель может работать с перебоями или вовсе не запускаться.

Кроме того, проблемы могут возникать из-за неправильной установки трамблера. Если он установлен не в том положении, это может привести к неправильному порядку зажигания, что также негативно скажется на работе двигателя. Важно следить за тем, чтобы трамблер был установлен в соответствии с рекомендациями производителя.

Не стоит забывать и о проблемах с вакуумным или электронным управлением трамблера. Вакуумные датчики могут выйти из строя, что приведет к неправильному изменению угла опережения зажигания. Электронные трамблеры также могут иметь свои неисправности, связанные с электроникой, что может вызвать сбои в работе системы зажигания.

Для диагностики неисправностей трамблера рекомендуется использовать специализированное оборудование, такое как осциллограф, который позволяет визуализировать сигналы и выявить проблемы в работе системы зажигания. Также стоит периодически проверять состояние трамблера и его компонентов, чтобы избежать серьезных поломок и обеспечить надежную работу двигателя.

Вопрос-ответ

Как влияет трамблер на работу двигателя?

Трамблер – устройство в системе зажигания, которое используется в более старых моделях машин. Его две основные функции заключаются в распределении высоковольтного тока к свечам от катушки, а также в регулировке зажигания.

Из чего состоит трамблер?

Состоит из прерывателя тока низкого напряжения и распределителя тока высокого напряжения, которые приводятся в действие от распределительного вала двигателя.

Советы

СОВЕТ №1

Изучите устройство трамблера и его основные компоненты, такие как распределитель, контактная группа и катушка зажигания. Понимание этих элементов поможет вам лучше разобраться в работе системы зажигания вашего автомобиля.

СОВЕТ №2

Регулярно проверяйте состояние трамблера и его компонентов. Износ или загрязнение контактной группы могут привести к сбоям в работе двигателя. Замена изношенных деталей поможет избежать серьезных проблем.

СОВЕТ №3

При возникновении проблем с запуском двигателя или его работой, не забывайте проверять трамблер. Часто именно он становится причиной неисправностей, и его диагностика может сэкономить время и деньги на ремонте.

СОВЕТ №4

Если вы планируете самостоятельно проводить обслуживание трамблера, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет избежать ошибок и обеспечит правильную настройку системы зажигания.
