Турбонаддув — ключевой элемент современных двигателей внутреннего сгорания, который повышает их мощность и эффективность. В статье рассмотрим устройство и принцип работы турбонаддува, а также его влияние на производительность автомобиля. Понимание этих аспектов поможет читателям осознать, как работает их транспортное средство, и оценить преимущества использования турбонаддува.
Теория турбонаддува
С момента появления автомобилей производители стремились повысить мощность двигателей внутреннего сгорания. Мощность зависит от рабочего объема и объема смеси топлива и воздуха в цилиндрах. Для увеличения мощности можно либо увеличить объем двигателя, либо обеспечить подачу большего количества воздуха и топлива в цилиндры.
Первый способ приводит к увеличению расхода топлива и размерам двигателя, что не всегда возможно. Поэтому для решения этой задачи используются системы принудительного нагнетения воздуха в цилиндры.
Эксперты в области автомобильной техники подчеркивают, что турбонаддув является одним из основных элементов, позволяющих значительно увеличить мощность двигателя без изменения его объема. Принцип работы этого устройства основан на использовании энергии отработанных газов, которые вращают турбину. Эта вращающаяся часть соединена с компрессором, который нагнетает воздух в цилиндры двигателя. В результате увеличивается количество кислорода, что позволяет сжигать больше топлива и, соответственно, повышать мощность.
Специалисты акцентируют внимание на том, что правильная настройка и обслуживание турбонаддува имеют критическое значение для его долговечности и эффективности. Неправильная эксплуатация может привести к перегреву и повреждению компонентов. В то же время современные технологии, такие как системы управления давлением и интеркулеры, значительно повышают производительность и надежность турбонаддува, что делает его незаменимым в современных автомобилях.
Эксперты в области автомобильной техники отмечают, что турбонаддув является одним из ключевых элементов, повышающих эффективность работы двигателей внутреннего сгорания. Принцип его действия основан на использовании энергии отработанных газов для вращения турбины, которая, в свою очередь, нагнетает воздух в цилиндры двигателя. Это позволяет увеличить плотность воздушной смеси, что приводит к более полному сгоранию топлива и, как следствие, к увеличению мощности двигателя без значительного увеличения его объема.
Специалисты подчеркивают, что правильная настройка и обслуживание системы турбонаддува критически важны для обеспечения ее долговечности и эффективности. Современные технологии, такие как интеркулеры и системы управления давлением, позволяют оптимизировать работу турбонаддува, что делает его незаменимым в современных автомобилях, особенно в спортивных и высокопроизводительных моделях. Таким образом, турбонаддув не только повышает мощность, но и способствует снижению выбросов вредных веществ, что делает его важным элементом в контексте экологической безопасности.
Виды турбонаддува
Существует три способа увеличения подачи воздуха:
- резонансный (в данном случае используется кинетическая энергия воздуха во впускном коллекторе, нагнетатель не нужен);
- механический (воздух нагнетается при помощи компрессора, приводимого в действие от двигателя);
- газотурбинный (для работы нагнетателя используется энергия отработавших газов).

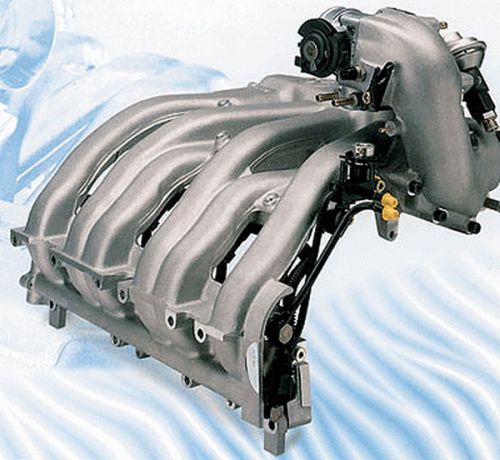

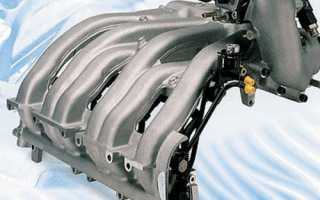

Поскольку в первом случае нагнетатель не применяется, а повышенное давление воздуха создается за счет четко выверенной формы и длины впускного коллектора, резонансный наддув в рамках данной статьи рассматриваться не будет. Гораздо интереснее два других варианта турбонаддува.
| Компонент системы турбонаддува | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Турбина | Преобразует энергию отработавших газов в механическую энергию вращения ротора. | Износ подшипников (снижение давления наддува, повышенный износ), повреждение лопаток (потеря мощности, дым из выхлопной трубы), заклинивание (повреждение двигателя). |
| Компрессор | Сжимает всасываемый воздух и подает его в цилиндры двигателя. | Износ подшипников (снижение давления наддува), повреждение лопаток (потеря мощности), утечки воздуха (снижение давления наддува). |
| Впускной коллектор | Распределяет сжатый воздух по цилиндрам двигателя. | Течи, засорение (снижение давления наддува, неравномерная работа двигателя). |
| Выпускной коллектор | Направляет отработавшие газы на турбину. | Течи, засорение (снижение давления наддува). |
| Активатор турбины (Westgate) | Регулирует давление наддува, предотвращая его чрезмерное повышение. | Заедание (чрезмерное давление наддува, повреждение двигателя), неисправность привода (нестабильная работа двигателя). |
| Интеркулер | Охлаждает сжатый воздух перед подачей в цилиндры двигателя. | Засорение (снижение эффективности охлаждения, повышение температуры воздуха), течи (снижение давления наддува). |
| Датчик давления наддува | Измеряет давление наддува и передает данные в электронный блок управления двигателем (ECU). | Неисправность (некорректная работа системы управления двигателем). |
| Электронный блок управления двигателем (ECU) | Управляет работой системы турбонаддува, используя данные от датчиков. | Неисправность (некорректная работа системы турбонаддува). |
| Компонент | Функция | Принцип работы |
|---|---|---|
| Турбина | Принимает отработавшие газы, вращается под их давлением. | Кинетическая энергия отработавших газов преобразуется во вращательное движение турбинного колеса. |
| Компрессор | Засасывает атмосферный воздух, сжимает его и подает в двигатель. | Механически связан с турбиной, вращается вместе с ней, сжимая воздух за счет центробежной силы. |
| Вал | Соединяет турбину и компрессор, передавая вращение. | Обеспечивает синхронное вращение турбинного и компрессорного колес. |
| Корпус | Объединяет все компоненты, направляет потоки газов и воздуха. | Герметично удерживает компоненты, формирует каналы для прохождения газов и воздуха. |
| Подшипники | Обеспечивают вращение вала с минимальным трением. | Обычно используются гидродинамические подшипники, смазываемые моторным маслом, или шариковые подшипники. |
| Интеркулер (опционально) | Охлаждает сжатый воздух перед подачей в двигатель. | Сжатый воздух нагревается, интеркулер снижает его температуру, увеличивая плотность и содержание кислорода. |
| Перепускной клапан (Wastegate) | Регулирует давление наддува, отводя часть отработавших газов от турбины. | Открывается при достижении заданного давления наддува, предотвращая переизбыток давления и повреждение двигателя. |
| Байпасный клапан (Blow-off/Diverter valve) | Выпускает избыточное давление из компрессора при закрытии дроссельной заслонки. | Предотвращает обратный поток воздуха к компрессору и его повреждение при резком сбросе газа. |
Интересные факты
Вот несколько увлекательных фактов о турбонаддуве и его функционировании:
-
Работа на основе отработанных газов: Турбонаддув использует энергию, выделяющуюся при выходе отработанных газов из двигателя. Эти газы вращают турбину, которая, в свою очередь, активирует компрессор, сжимающий воздух, поступающий в двигатель. Это позволяет увеличить объем воздуха и топлива, что способствует повышению мощности двигателя без необходимости увеличивать его размеры.
-
Эффективность и экономия топлива: Турбонаддув значительно улучшает эффективность работы двигателя. С его помощью можно извлечь больше мощности из меньшего объема двигателя, что делает его более экономичным. Например, современные двигатели с турбонаддувом могут выдавать такую же мощность, как и атмосферные двигатели большего объема, но при этом расходовать меньше топлива.
-
Турбонаддув и “турбо-лаг”: Одним из недостатков турбонаддува является так называемый “турбо-лаг” — задержка реакции двигателя на нажатие педали акселератора. Это связано с тем, что требуется время для того, чтобы отработанные газы начали вращать турбину и создать необходимое давление. Однако современные технологии, такие как использование двойных турбин или электрических компрессоров, помогают сократить этот эффект и улучшить отзывчивость двигателя.

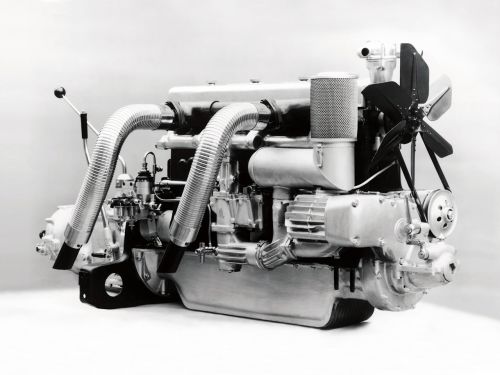

Механический наддув
Применение компрессора – метод увеличения объема воздуха в цилиндрах двигателя. Он активируется от шкива коленчатого вала и начинает нагнетать воздух сразу после запуска.
Читайте также:
Преимущества системы включают постоянную подачу воздуха на всех режимах работы двигателя, включая низкие обороты, и увеличение давления с ростом оборотов коленвала. При этом отсутствует явление, известное как турбояма.
Недостатки компрессора заключаются в том, что для его работы требуется часть мощности двигателя, что снижает его эффективность. Механический наддув занимает больше места, требует специального привода (обычно зубчатого ремня) и создает повышенный уровень шума.
Этот тип наддува появился раньше газотурбинного, но все еще используется в современных автомобилях. Например, у марки Мерседес шильдик «compressor» на багажнике некоторых моделей указывает на наличие механического наддува под капотом.
Газотурбинный наддув

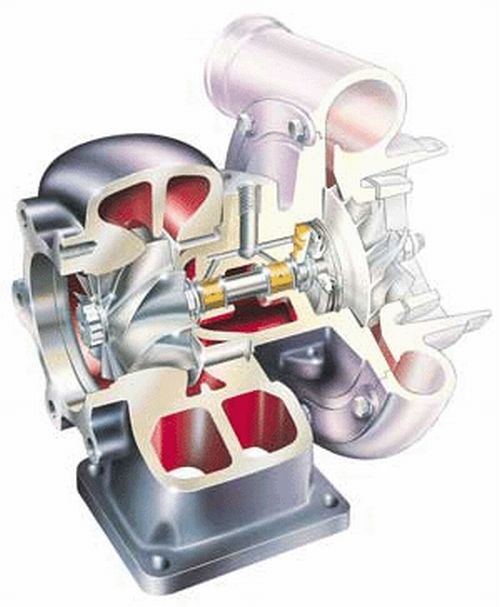

Устройство турбонаддува
Современные автомобили часто оснащены газотурбинными нагнетателями. Их конструкция схожа с механическими компрессорами, но принцип работы отличается: вместо зубчатого ремня используются выхлопные газы.
«Когда включается турбина, кажется, что машине дали толчок», — говорят владельцы автомобилей с турбонаддувом. На самом деле турбина — это лишь часть системы, представляющая собой крыльчатку, жестко закрепленную на валу, которая приводит в движение другую крыльчатку, также установленную на этом валу. Устройство газотурбинного нагнетателя более сложное.
К основным компонентам относятся:
- корпус;
- две крыльчатки;
- вал, на котором расположены крыльчатки;
- две улитки, в которых вращаются крыльчатки;
- три подшипника скольжения (один упорный и два опорных);
- перепускной клапан для сброса избыточного давления.

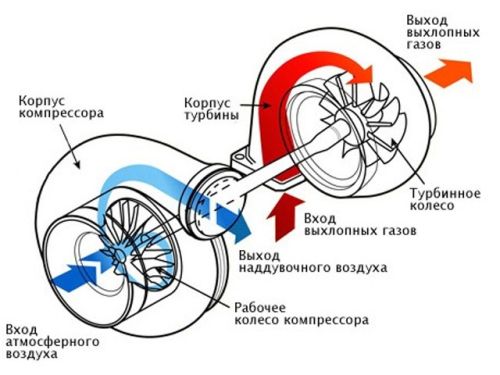

Принцип работы турбонаддува
Принцип функционирования турбонаддува достаточно прост. На одном валу находятся нагнетательная и турбинная крыльчатки, каждая из которых вращается в своей улитке. Отработанные газы, выходящие из выпускного коллектора, проходят через одну из улиток и приводят в движение крыльчатку-турбину. В результате вращения, которое передается через общий вал, вторая крыльчатка начинает сжимать атмосферный воздух, проходящий через свою улитку.
-
Читайте также:
Турбонаддув — плюсы и минусы
Плюсы
Основные преимущества турбонаддува заключаются в увеличении эффективности и экономичности автомобильного двигателя. Это происходит благодаря тому, что система работает на основе энергии отработанных газов, не забирая при этом мощность у мотора. Важно различать удельную и общую экономичность двигателя.
Двигатель с турбонаддувом потребляет больше топлива по сравнению с атмосферным аналогом того же объема, так как увеличенное количество воздуха, поступающего в цилиндры, позволяет сжигать больше топлива. Однако массовая доля топлива на единицу мощности в час всегда оказывается ниже, чем у мотора без турбонаддува.
Говоря о преимуществах, стоит отметить и более высокую экологичность «надутых» двигателей. Турбонаддув способствует более полному сгоранию топлива. Кроме того, он снижает температуру в камере сгорания, что приводит к уменьшению образования оксидов азота.
Минусы
Турбонаддув имеет недостатки. Он требует бережного обращения: масло к подшипникам компрессора подается под давлением только во время работы двигателя. После завершения поездки, когда мотор горячий, достаточно выключить зажигание, и подача масла прекратится. Если двигатель работал в сложных условиях, это может привести к перегреву компрессора и его поломке. Чтобы избежать этого, рекомендуется дать двигателю поработать на холостых оборотах перед отключением. Некоторые автомобили оснащены турботаймером, который выполняет эту задачу автоматически.
Другие недостатки включают ограниченный диапазон эффективной работы турбокомпрессора и явление, известное как турбояма (замедленный отклик турбины на нажатие педали акселератора). Система турбонаддува эффективно работает лишь в узком диапазоне частоты вращения коленвала, зависящем от размеров турбины. Для решения этой проблемы производители часто используют двойной турбонаддув, устанавливая две турбины с различными диаметрами крыльчаток, каждая из которых оптимально работает в своем диапазоне, или две одинаковые турбины (Би-турбо и Твин-турбо).
В первом случае система расширяет диапазон своей эффективности: когда первая турбина теряет эффективность, включается вторая. Во втором варианте достигается максимальная производительность. Двойной турбонаддув устанавливается как на рядные, так и на V-образные двигатели. Для уменьшения эффекта турбоямы производители стремятся снизить вес валов и крыльчаток, что позволяет уменьшить инерцию.
Применение турбонаддува в различных отраслях
Турбонаддув активно используется в различных сферах благодаря своей способности существенно увеличивать мощность и эффективность двигателей. Основные области, где применяется турбонаддув, включают автомобилестроение, авиацию, судостроение и энергетический сектор.
Автомобилестроение: В автомобильной индустрии турбонаддув служит для увеличения мощности двигателей внутреннего сгорания. Он позволяет уменьшить объем двигателя, при этом сохраняя высокую мощность. Это особенно актуально в свете современных экологических стандартов, которые требуют снижения выбросов углекислого газа. Турбированные двигатели обеспечивают лучшую топливную экономичность и снижают уровень выбросов, что делает их предпочтительными для множества автопроизводителей.
Авиация: В авиационной сфере турбонаддув используется в реактивных двигателях, где он способствует увеличению тяги и эффективности работы на больших высотах. Турбонаддув поддерживает оптимальное давление воздуха в камере сгорания, что критически важно для функционирования двигателей на высоте, где атмосферное давление значительно ниже. Это обеспечивает стабильную работу и высокую производительность самолетов.
Судостроение: В судостроении турбонаддув применяется для повышения мощности дизельных двигателей, устанавливаемых на суда. Это позволяет уменьшить размеры и вес двигателей, что важно для повышения маневренности и экономичности судов. Турбонаддув также способствует улучшению топливной эффективности, что становится особенно актуальным в условиях высоких цен на топливо и строгих экологических норм.
Энергетический сектор: В энергетическом секторе турбонаддув используется в газовых турбинах, предназначенных для генерации электроэнергии. Он позволяет повысить эффективность сжигания топлива, что приводит к увеличению выходной мощности и снижению выбросов. Это особенно важно в условиях растущего спроса на электроэнергию и необходимости перехода на более чистые источники энергии.
Таким образом, использование турбонаддува охватывает широкий спектр отраслей, обеспечивая значительное увеличение производительности и эффективности различных систем. Это делает турбонаддув ключевым элементом современных технологий, способствующим развитию более экологически чистых и экономически эффективных решений.
Будущее технологий турбонаддува
Технологии турбонаддува продолжают эволюционировать, адаптируясь к современным требованиям экологичности и эффективности. В последние годы наблюдается рост интереса к новым решениям, которые позволяют улучшить производительность двигателей, снижая при этом их выбросы и расход топлива.
Одним из ключевых направлений является использование электрических турбонаддувов. Эти устройства работают на основе электрической энергии, что позволяет им быстрее реагировать на изменения в потребностях двигателя. Электрические турбонаддувы способны устранить задержку, связанную с традиционными турбинами, обеспечивая мгновенное увеличение мощности. Это особенно важно для современных автомобилей, где требуется высокая динамика и отзывчивость.
Другим важным аспектом является интеграция турбонаддува с системами рекуперации энергии. Современные разработки направлены на использование энергии, которая обычно теряется в процессе работы двигателя. Например, системы, использующие выхлопные газы для привода турбины, могут быть дополнены генераторами, которые преобразуют избыточную теплоту в электрическую энергию, что в свою очередь может использоваться для питания электрических турбонаддувов или других систем автомобиля.
Кроме того, активно развиваются технологии управления турбонаддувом. Современные системы управления позволяют более точно регулировать давление наддува в зависимости от условий работы двигателя и требований водителя. Это достигается за счет использования датчиков и программного обеспечения, которые анализируют данные в реальном времени и оптимизируют работу турбонаддува для достижения максимальной эффективности.
Не менее важным является и вопрос устойчивости и надежности турбонаддувов. Современные материалы и технологии производства позволяют создавать более легкие и прочные компоненты, которые способны выдерживать высокие температуры и давления. Это, в свою очередь, увеличивает срок службы турбонаддува и снижает затраты на обслуживание.
-
Читайте также:
В заключение, будущее технологий турбонаддува выглядит многообещающим. С учетом растущих требований к экологичности и эффективности, можно ожидать появления новых инновационных решений, которые сделают турбонаддув еще более эффективным инструментом в мире автомобильной промышленности. Развитие электрических и гибридных технологий, а также улучшение систем управления и материалов, несомненно, откроет новые горизонты для этой технологии.
Вопрос-ответ
Каковы устройство и принцип работы турбореактивного двигателя?
Принцип работы турбореактивного двигателя. В качестве носителя энергии выступает атмосферный воздух, который, сжимаясь и расширяясь в двигателе, приводит самолет в движение. Для получения максимального полезного эффекта в ТРД воздух перед сжатием необходимо охладить, а перед расширением нагреть.
Как работает турбо пошагово?
Турбины используют выхлопные газы для вращения рабочего колеса турбины, которое через вал соединено с рабочим колесом компрессора. При вращении двух колес всасывается и сжимается большой объем окружающего воздуха. Этот воздух проходит через охладитель наддувочного воздуха для дальнейшего повышения его плотности перед поступлением в двигатель.
Советы
СОВЕТ №1
Изучите основные компоненты турбонаддува, такие как турбина, компрессор и интеркулер. Понимание их функций поможет вам лучше осознать, как работает система в целом и как она влияет на производительность двигателя.
СОВЕТ №2
Регулярно проверяйте состояние масла в двигателе, так как оно играет ключевую роль в смазке и охлаждении турбонаддува. Используйте качественное масло, рекомендованное производителем, чтобы избежать перегрева и износа компонентов.
СОВЕТ №3
Обратите внимание на систему впуска и выпуска. Убедитесь, что нет утечек или засоров, так как это может негативно сказаться на эффективности работы турбонаддува и привести к снижению мощности двигателя.
СОВЕТ №4
При модернизации автомобиля с турбонаддувом, выбирайте компоненты, совместимые с вашей системой. Неправильный выбор может привести к повреждению двигателя или снижению его производительности.
