В этой статье рассмотрим, как создать тихий прямоток для автомобиля своими руками с использованием флейты или заслонки. Правильная настройка выхлопной системы улучшает характеристики двигателя и снижает уровень шума, что делает поездки комфортнее. Поделимся советами и пошаговыми инструкциями для достижения оптимального звучания и производительности без помощи специалистов.
Зачем нужен прямоток и почему иногда его необходимо приглушить
Автомобили, уровень шума выхлопа которых превышает 96 дБ, не смогут пройти технический осмотр и пересечь границу. В Европе действуют строгие правила дорожного движения, и коррупция в полиции практически исключена. Даже в автоспорте существуют ограничения на уровень шума выхлопа. Организаторы Формулы-1 выступают против снижения громкости, опасаясь, что это может негативно сказаться на имидже гонок при переходе с восьмицилиндровых на V6 двигатели.
Если вы хотите снизить шум от прямоточного выхлопа, важно разобраться в работе согласованной выхлопной системы и четко определить цели тюнинга. Улучшение динамических характеристик возможно только при установке нового выпускного коллектора, известного как «паука». Остальные компоненты системы должны быть спроектированы так, чтобы не создавать препятствий для отработанных газов.
При правильной настройке резонансный выхлоп может увеличить крутящий момент на 3–9% для атмосферных двигателей и более 10% для турбированных. Однако в серийных автомобилях увеличение наполнения цилиндров рабочей смесью при модернизации обычно составляет менее 2–3%.
Установка прямоточного глушителя на стандартные автомобили часто осуществляется для создания приятного звучания, а не для повышения мощности. Основным критерием успешной работы прямотока на серийной машине является мелодичность и бархатистый звук мотора. Уровень громкости не влияет на скоростные и динамические характеристики. Если необходимо уменьшить шум прямотока, это можно сделать без опасений о негативных последствиях.
Создание тихого прямотока с использованием флейты или заслонки стало популярным решением среди автолюбителей, стремящихся улучшить звук выхлопной системы. Эксперты отмечают, что такой подход позволяет значительно снизить уровень шума, сохраняя при этом высокую производительность двигателя. Флейта, устанавливаемая в систему, помогает оптимизировать поток газов, что способствует более плавной работе мотора.
Заслонка, регулируя поток выхлопных газов, дает возможность владельцу автомобиля контролировать уровень шума в зависимости от ситуации. Это особенно актуально в городских условиях, где важно учитывать требования к шуму. Однако специалисты предупреждают, что неправильная установка или выбор материалов могут привести к ухудшению характеристик автомобиля. Поэтому важно тщательно подходить к этому процессу и, при необходимости, консультироваться с профессионалами.
Эксперты в области тюнинга автомобилей отмечают, что создание тихого прямотока своими руками с использованием флейты или заслонки является доступным и эффективным решением для автолюбителей. Такой подход позволяет не только улучшить звук выхлопа, но и контролировать уровень шума в зависимости от условий эксплуатации. Флейта, устанавливаемая на выходе, помогает смягчить звук, придавая ему более глубокий и приятный оттенок. В то же время заслонка обеспечивает возможность регулировки потока выхлопных газов, что позволяет адаптировать характеристики автомобиля под различные ситуации, например, при поездках по городу или на трассе. Однако эксперты предупреждают, что неправильная установка может привести к ухудшению динамики и увеличению расхода топлива, поэтому важно следовать рекомендациям и учитывать особенности конкретной модели автомобиля.
Что такое флейта в прямоточный глушитель, и какой от нее эффект
Чтобы сделать прямоток тише и получить «проходные» децибелы на выходе, применяется несложная конструкция, которая у автомобилистов называется флейта. Это кусок перфорированной трубки длиною 180–250 мм и диаметром чуть больше 1/3 выхлопа, с приваренной шайбой-заглушкой в виде диска, цилиндра или конуса, который на болтах крепится внутри прямотока, у воздушного среза, тем самым позволяя приглушить его.
Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала, и выходе отработанных газов через перфорации, происходит:
Читайте также:
- изменение скорости и давления;
- звуковая волна разбивается;
- громкость снижается на 3–4 ДБ, выхлоп становится тише.
Правильное название этой флейты – сайленсер (от англ. silencer – глушитель), и она входит в комплект дорогих систем выхлопа, которые продаются в интернете. Можно приобрести и отдельно, средняя цена хороших европейских моделей 70–150 долларов, а массовых из Поднебесной — от 450 рублей.
| Компонент | Функция | Возможные материалы/решения |
|---|---|---|
| Корпус глушителя | Направление и частичное гашение выхлопных газов | Стальная труба подходящего диаметра, отрезок трубы от мотоцикла/автомобиля |
| Регулирующая заслонка/флейта | Контроль уровня громкости | Металлическая пластина с отверстиями (флейта), заслонка из металла или пластика с механизмом регулировки |
| Крепежные элементы | Фиксация компонентов глушителя | Сварка, хомуты, болты, гайки |
| Уплотнители | Герметизация соединений | Высокотемпературный герметик, прокладки |
| Внутренние перегородки (опционально) | Дополнительное гашение шума | Металлические пластины, перфорированные трубы |
| Элемент | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Флейта (перфорированная труба) | Вставляется внутрь прямоточного глушителя. Имеет отверстия для прохождения выхлопных газов, которые рассеивают звук. | Относительно простая конструкция. Эффективно снижает уровень шума. Сохраняет прямоточную характеристику. | Требует точного подбора диаметра и количества отверстий. Может немного снижать мощность (в зависимости от конструкции). |
| Заслонка (регулируемая) | Механизм, позволяющий изменять степень открытия выхлопного тракта. Может быть ручной или с сервоприводом. | Позволяет регулировать громкость выхлопа “на лету”. Возможность переключения между “тихим” и “громким” режимами. | Более сложная конструкция. Требует установки механизма управления. Потенциальная возможность заклинивания или выхода из строя. |
| Материалы для флейты/заслонки | Нержавеющая сталь, титан, алюминий (для флейты). Термостойкие сплавы для заслонки. | Долговечность, устойчивость к коррозии и высоким температурам. | Высокая стоимость некоторых материалов. Требуют специальных инструментов для обработки. |
| Звукопоглощающий материал (для флейты) | Базальтовая вата, стекловолокно, керамическое волокно. Обматывается вокруг перфорированной трубы. | Дополнительно поглощает звуковые волны, улучшая шумоподавление. | Со временем может выгорать или выдуваться, требуя замены. |
| Крепление флейты/заслонки | Сварка, болтовые соединения, заклепки. | Обеспечивает надежную фиксацию элемента внутри глушителя. | Требует навыков сварки или использования специального инструмента. |
| Расчеты и проектирование | Определение оптимального диаметра, длины, количества отверстий для флейты. Выбор типа заслонки и ее расположения. | Позволяет достичь наилучшего баланса между шумоподавлением и производительностью. | Требует понимания акустики выхлопных систем и инженерных расчетов. |
Интересные факты
Вот несколько увлекательных фактов о том, как можно самостоятельно создать тихий прямоток, используя флейту или заслонку:
- Принцип действия флейты: Флейта, применяемая в качестве глушителя, функционирует на основе резонанса. Она способна эффективно снижать уровень шума, генерируя звуковые волны, которые подавляют нежелательные частоты. Это не только уменьшает шум, но и улучшает звучание выхлопа, придавая автомобилю более «мелодичный» оттенок.
- Заслонка для настройки звука: Установка заслонки в выхлопную систему предоставляет водителю возможность регулировать уровень шума в зависимости от ситуации. Например, при спокойной езде заслонка может быть закрыта для уменьшения шума, а при необходимости увеличить мощность и звук — открыта. Это позволяет адаптировать звук выхлопа под настроение или условия вождения.
- Экономия и доступность: Самостоятельное создание тихого прямотока с использованием флейты или заслонки может обойтись значительно дешевле, чем покупка готовых решений. Многие автолюбители используют доступные материалы и инструменты, что делает этот процесс не только экономичным, но и увлекательным хобби, позволяющим экспериментировать с настройками выхлопной системы.
Флейта для прямотока своими руками
Если у вас есть желание и навыки, создать флейту для глушения прямотока не составит труда. Это будет дешевле, чем покупка готового изделия, но качество может уступать китайским аналогам.
Для работы понадобятся стальная (желательно нержавеющая) труба диаметром 20 мм и лист металла толщиной от 0.8 до 1.2 мм. Рекомендуется использовать дуговую сварку, соблюдая меры предосторожности при работе с нержавеющей сталью. К трубе нужно приварить заглушку, согнутую из листа стали, с отверстиями для крепления. Для установки подойдут три болта M8, но для быстрого монтажа достаточно одного резьбового соединения.
Важно точно измерить внутренний диаметр глушителя у воздушного среза, чтобы заглушка входила плотно, но без зазоров. Это позволит быстро снять флейту с горячей трубы с помощью гаечных ключей или пассатижей, когда вы выедете на трассу.
Помните, что любое препятствие в выхлопной системе, включая сайленсер, снижает мощность двигателя. Сделать звук тише и приглушить его без потерь не получится.

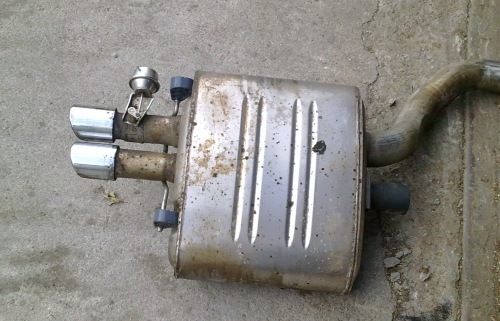

Прямоток с заслонкой
Чтобы создать тихий прямоточный глушитель, не теряя при этом дополнительной мощности, которую обеспечивает модернизация выхлопной системы, применяют прямоток с заслонкой. Эта конструкция известна уже давно и встречается на многих моделях BMW, чаще всего с механической коробкой передач.
Когда двигатель работает на низких оборотах и не используется преимущества согласованного выпуска, отработанные газы проходят через стандартный глушитель, а прямоточный остается закрытым заслонкой. На оптимальных оборотах заслонка открывает путь в прямоток, что позволяет двигателю выдавать максимальный крутящий момент благодаря улучшенной вентиляции цилиндров.
Заслонка управляется автоматически, но также существуют и ручные версии. В городских условиях такой автомобиль по звуку практически не отличается от стандартного, а на трассе он не только звучит как тюнингованный, но и демонстрирует реальный прирост мощности. Однако стоимость такого решения не низкая – для автомобилей с автоматической коробкой, в комплекте с титановым «пауком», цена может превышать несколько тысяч долларов.
Существуют и менее известные аналоги с похожими характеристиками, которые стоят гораздо дешевле, но лучше всего выбирать подходящий вариант вместе со специалистом, так как для успешного апгрейда могут понадобиться знания инженера-моториста.
Бюджетный вариант прямотока с заслонкой можно изготовить самостоятельно из доступных материалов. В качестве заслонки можно использовать верхнюю часть от старого карбюратора, если вывести тросик холостого хода в салон. Однако на создание такой конструкции своими руками потребуется значительно больше сил и времени, чем на изготовление самодельной флейты, и предсказать результат установки заранее невозможно. Заглушить звук несложно, но для сохранения мощности, даже если повезет, придется потрудиться над настройкой.
Вывод
Вы можете выбрать готовое решение для уменьшения шума выхлопа, если бюджет позволяет. В противном случае, заглушку можно изготовить самостоятельно из доступных материалов.
Сравнение эффективности флейты и заслонки в различных условиях
При выборе между флейтой и заслонкой для организации тихого прямотока необходимо учитывать множество факторов, которые могут повлиять на эффективность каждого из этих решений в различных эксплуатационных условиях. Оба варианта обладают своими достоинствами и недостатками, и их эффективность может изменяться в зависимости от конкретной ситуации.
Флейта представляет собой конструкцию, позволяющую выхлопным газам проходить через нее с минимальными потерями на сопротивление. Она обеспечивает более свободный поток газов, что может привести к увеличению мощности двигателя и улучшению его отклика. Тем не менее, эффективность флейты может снижаться в определенных условиях, таких как:
- Низкие обороты двигателя: На низких оборотах флейта может не обеспечивать необходимое давление выхлопных газов, что может негативно сказаться на работе двигателя.
- Наличие препятствий: Если в системе выхлопа присутствуют дополнительные элементы, такие как катализаторы или глушители, это может оказать негативное влияние на работу флейты.
- Температура окружающей среды: В холодную погоду флейта может работать менее эффективно, чем в теплую, из-за изменения свойств газов.
Заслонка, в свою очередь, позволяет регулировать поток выхлопных газов, что может быть полезно в различных условиях. Она может быть настроена для оптимизации работы двигателя в зависимости от его режима. Преимущества заслонки включают:
- Гибкость настройки: Заслонка может быть открыта или закрыта в зависимости от потребностей двигателя, что позволяет оптимизировать его работу в различных условиях.
- Улучшение звуковых характеристик: Закрытая заслонка может значительно снизить уровень шума, что делает ее более подходящей для городских условий.
- Эффективность на низких оборотах: Заслонка может помочь поддерживать необходимое давление выхлопных газов на низких оборотах, что улучшает работу двигателя в этом диапазоне.
Однако заслонка также имеет свои недостатки. Например, неправильная настройка может привести к ухудшению производительности двигателя и увеличению расхода топлива. Кроме того, механические элементы заслонки могут со временем изнашиваться, что потребует их замены.
-
Читайте также:
В конечном итоге, выбор между флейтой и заслонкой зависит от конкретных условий эксплуатации, целей и предпочтений владельца автомобиля. Для достижения наилучших результатов рекомендуется провести тестирование обеих систем в реальных условиях, чтобы определить, какая из них лучше подходит для вашего автомобиля и стиля вождения.
Материалы и инструменты для изготовления флейты и заслонки
Для создания тихого прямотока своими руками с использованием флейты или заслонки, необходимо заранее подготовить все необходимые материалы и инструменты. Правильный выбор компонентов и их качество напрямую влияют на эффективность работы системы и уровень шума, который она будет производить.
Материалы:
- Металлические трубы: Для изготовления флейты или заслонки подойдут трубы из нержавеющей стали или алюминия. Они обеспечивают хорошую прочность и устойчивость к коррозии. Диаметр труб должен соответствовать требованиям вашего автомобиля.
- Силиконовые уплотнители: Эти уплотнители помогут избежать утечек выхлопных газов и снизят уровень шума. Они должны быть термостойкими и устойчивыми к воздействию химических веществ.
- Заслонка: Можно использовать готовую заслонку или изготовить её самостоятельно из металлического листа. Важно, чтобы она была легкой и прочной, а также имела надежный механизм открывания и закрывания.
- Флейта: Флейта может быть изготовлена из той же трубы, что и основной выхлоп, но с добавлением дополнительных элементов для улучшения акустических характеристик. Например, можно использовать перфорацию для создания эффекта резонирования.
Инструменты:
- Сварочный аппарат: Для соединения металлических частей потребуется сварочный аппарат. Важно иметь навыки сварки, чтобы обеспечить надежные и герметичные соединения.
- Ножовка по металлу или труборез: Эти инструменты понадобятся для нарезки труб до нужной длины. Точные размеры важны для правильной установки системы.
- Дрель и сверла: Для создания отверстий в трубах и монтажа крепежных элементов. Сверла должны быть подходящего диаметра для ваших болтов и винтов.
- Ключи и отвертки: Для сборки и установки всех компонентов системы. Наличие различных размеров ключей и отверток упростит процесс монтажа.
- Измерительные инструменты: Линейка, рулетка и уровень помогут точно измерить и установить все элементы системы.
Собрав все необходимые материалы и инструменты, вы сможете приступить к созданию тихого прямотока, который будет не только эффективным, но и эстетически привлекательным. Важно помнить о безопасности при работе с инструментами и соблюдать все необходимые меры предосторожности.
Вопрос-ответ
Как прямоток влияет на мощность двигателя?
В прямоточном глушителе отсутствуют перегородки. Это дает возможность беспрепятственно выходить выхлопным газам и увеличивает мощность мотора.
Как сделать прострелы на выхлопе?
Ничто не должно мешать проходу газов, поглощать звук и температуру. Прямоток обеспечивает громкость, четкость звука, огненные вспышки. Высокофорсированный мотор. Большое количество оборотов дает большую мощность, благодаря этому появляется больше прострелов, и звук становится насыщеннее.
Советы
СОВЕТ №1
Перед началом работы тщательно изучите конструкцию вашего автомобиля и особенности его выхлопной системы. Это поможет вам выбрать правильные материалы и инструменты для создания тихого прямотока, а также избежать возможных проблем с установкой.
СОВЕТ №2
При выборе флейты или заслонки обратите внимание на их диаметр и материал. Оптимальные параметры помогут добиться нужного уровня звука и производительности. Лучше всего использовать нержавеющую сталь или алюминий, так как они обеспечивают долговечность и устойчивость к коррозии.
СОВЕТ №3
Не забывайте о правильной установке. Убедитесь, что флейта или заслонка установлены под правильным углом и надежно закреплены. Это предотвратит возможные утечки выхлопных газов и обеспечит стабильную работу системы.
СОВЕТ №4
После завершения установки проведите тест-драйв, чтобы убедиться, что звук выхлопа соответствует вашим ожиданиям. Если необходимо, внесите коррективы в конструкцию, чтобы добиться желаемого уровня шума и производительности.
