Правильная установка углов колес важна для безопасности, комфорта вождения и продления срока службы шин и подвески. В статье рассмотрим основные параметры углов установки колес: развал, схождение и кастор, а также методы их регулировки и проверки. Понимание этих аспектов поможет автовладельцам избежать износа шин, улучшить управляемость и повысить устойчивость автомобиля на дороге.
Какие углы нужно регулировать
Проверка и регулировка углов установки колес включает в себя три основных параметра, которые мы рассмотрим ниже.
Специалисты в области автомобильной техники акцентируют внимание на значимости корректной настройки углов установки колес для обеспечения безопасности и комфорта во время вождения. Параметры, такие как развал, схождение и кастор, имеют решающее значение для управляемости автомобиля. Неправильные углы могут вызвать неравномерный износ шин, ухудшение сцепления с дорожным покрытием и увеличение расхода топлива. Регулярная проверка этих параметров, особенно после замены шин или подвески, является обязательной. Эксперты советуют проводить диагностику в специализированных сервисах, где применяются современные технологии для точной настройки углов. Это не только способствует увеличению срока службы автомобиля, но и повышает безопасность на дороге.
Эксперты в области автомобильной техники подчеркивают важность правильной регулировки углов установки колес для обеспечения безопасности и комфорта при вождении. Параметры, такие как развал, схождение и кастор, играют ключевую роль в управляемости автомобиля. Неправильные углы могут привести к неравномерному износу шин, ухудшению сцепления с дорогой и увеличению расхода топлива. Регулярная проверка этих параметров, особенно после замены шин или ремонта подвески, является необходимостью. Специалисты рекомендуют проводить диагностику на профессиональном оборудовании, что позволяет точно определить отклонения и своевременно их устранить. Это не только продлевает срок службы автомобиля, но и повышает безопасность на дороге.
Кастор
Это угол продольного наклона оси поворота колеса относительно вертикали. Его значение может быть как положительным, так и отрицательным. Благодаря кастору, передние колеса стремятся самостоятельно вернуться в нейтральное положение. От него зависит изменение развала колес при повороте руля и стабилизация автомобиля при движении по дуге. Чем больше его значение, тем сильнее выражен стабилизирующий эффект.
При вывернутом руле колеса наклоняются в сторону поворота, обеспечивая вышеупомянутый стабилизирующий эффект. Значение кастора на современных заднеприводных машинах может достигать 10-12 градусов, на автомобилях с передним приводом кастор выставляют меньше, порядка 5-8 градусов.
| Параметр угла установки колес | Единица измерения | Метод проверки/регулировки |
|---|---|---|
| Схождение (развал) | мм/градусы | Специальный стенд для развал-схождения |
| Развал | градусы | Специальный стенд для развал-схождения |
| Угол наклона оси поворота (кастер) | градусы | Специальный стенд для развал-схождения |
| Угол поперечного наклона оси поворота (кэмбер) | градусы | Специальный стенд для развал-схождения |
| Вылет колеса | мм | Измерительные инструменты, шаблоны |
| Параметр угла установки колес | Описание | Влияние на управляемость и износ |
|---|---|---|
| Схождение (Toe) | Угол между плоскостью вращения колеса и продольной осью автомобиля, если смотреть сверху. Бывает положительным (колеса “смотрят” внутрь) и отрицательным (колеса “смотрят” наружу). | Положительное схождение: Улучшает курсовую устойчивость, но увеличивает износ внешней стороны шин и может вызывать “рысканье” на высоких скоростях. Отрицательное схождение: Улучшает отзывчивость руля и прохождение поворотов, но может снижать курсовую устойчивость и увеличивать износ внутренней стороны шин. |
| Развал (Camber) | Угол между плоскостью вращения колеса и вертикалью, если смотреть спереди. Бывает положительным (верх колеса отклонен наружу) и отрицательным (верх колеса отклонен внутрь). | Положительный развал: Уменьшает нагрузку на подшипники, но может снижать сцепление в поворотах и вызывать износ внешней стороны шин. Отрицательный развал: Улучшает сцепление в поворотах (особенно на спортивных автомобилях), но может увеличивать износ внутренней стороны шин и снижать курсовую устойчивость на прямой. |
| Кастер (Caster) | Угол между осью поворота колеса и вертикалью, если смотреть сбоку. Бывает положительным (верх оси поворота отклонен назад) и отрицательным (верх оси поворота отклонен вперед). | Положительный кастер: Обеспечивает самовыравнивание колес после поворота, улучшает курсовую устойчивость и стабильность на высоких скоростях. Может увеличивать усилие на руле. Отрицательный кастер: Уменьшает усилие на руле, но может ухудшать курсовую устойчивость и самовыравнивание. |
| Угол продольного наклона шкворня (KPI/SAI) | Угол между осью поворота колеса и вертикалью, если смотреть спереди. Не регулируется, но важен для понимания геометрии подвески. | Влияет на плечо обкатки, которое определяет, как силы, действующие на колесо, передаются на рулевое управление. Правильный KPI помогает уменьшить передачу ударов от дороги на руль и улучшить стабильность. |
| Плечо обкатки (Scrub Radius) | Расстояние между точкой пересечения оси поворота колеса с дорогой и центром пятна контакта шины с дорогой. | Положительное плечо обкатки: Увеличивает чувствительность руля к неровностям дороги и может вызывать “рысканье” при торможении. Отрицательное плечо обкатки: Улучшает стабильность при торможении и уменьшает передачу ударов на руль. |
| Угол тяги (Thrust Angle) | Угол между продольной осью автомобиля и направлением, в котором “смотрят” задние колеса. | Неправильный угол тяги: Может вызывать “рысканье” автомобиля, повышенный износ шин и смещение руля при движении по прямой. Должен быть максимально близок к нулю. |
Интересные факты
Вот несколько увлекательных фактов о параметрах установки колес и их регулировке:
- Сход-развал и его влияние на износ шин: Неправильные углы установки колес, такие как схождение и развал, могут привести к неравномерному износу шин. Например, если развал колес слишком положительный или отрицательный, это может вызвать износ по краям шин, что сократит их срок службы и ухудшит сцепление с дорогой.
- Угол наклона оси поворота (caster angle): Этот параметр влияет на устойчивость автомобиля на прямой дороге и маневренность при поворотах. Чем больше угол наклона оси поворота, тем лучше автомобиль будет держать прямолинейное движение, но это может сделать его менее отзывчивым в поворотах. Оптимальные значения зависят от типа автомобиля и его назначения.
- Регулировка углов установки колес и безопасность: Правильная регулировка углов установки колес не только улучшает управляемость автомобиля, но и повышает безопасность. Например, неправильное схождение может привести к ухудшению реакции на рулевое управление, что в критической ситуации может стать причиной аварии. Регулярная проверка и корректировка углов установки колес — важная часть технического обслуживания автомобиля.

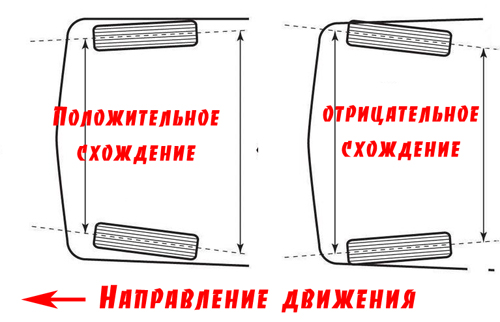

Схождение колес
Эта величина может быть положительной, если линии, проведенные вдоль управляемых колес, пересекаются перед автомобилем, или отрицательной, если точка пересечения находится позади. Чем ближе угол схождения к нулю, тем меньше сопротивление качению испытывает транспортное средство.
Отрицательное схождение нежелательно. Оно ухудшает управляемость и снижает реакцию на повороты рулем, что приводит к рысканию автомобиля и увеличивает риск неконтролируемого заноса.
При положительном схождении управляемых колес автомобиль лучше реагирует на действия рулем, легче входит в повороты и становится более маневренным. Колеса задней оси также устанавливаются с положительным схождением, что повышает устойчивость на прямых участках дороги.
При значительном отклонении углов схождения от нормы возникает повышенный пилообразный износ протектора шин:
Читайте также:
- при положительном схождении – износ внешней части;
- при отрицательном схождении – износ внутренней части.

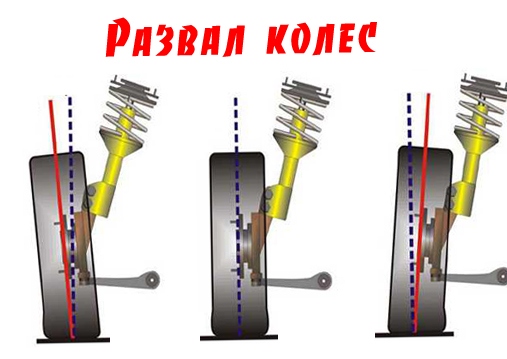

Развал колес
Развалом принято называть угол, образуемый между вертикальной линией и плоскостью вращения колеса. Когда колеса наклонены внутрь автомобиля, угол развала считается отрицательным, а если они наклонены наружу, угол будет положительным. Отклонение углов развала от установленных норм приводит к ускоренному износу протектора, а также к тому, что автомобиль будет постоянно тянуть в сторону колеса с большим углом развала.

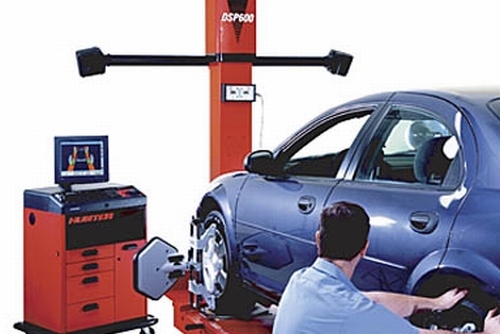

Как выполняется проверка и регулировка углов установки колес
Многие недобросовестные автомеханики сразу начинают настраивать углы установки колес, как только автомобиль попадает на стенд. Лучше избегать таких «экспертов». Первым шагом должна быть проверка технического состояния автомобиля:
- люфт в рулевом колесе и ступичных подшипниках;
- радиальное и осевое биение колесных дисков;
- исправность элементов подвески;
- давление в шинах.
Проверка и регулировка проводятся только при полностью разгруженном автомобиле — в салоне и багажнике не должно быть лишних предметов. Если мастер не уточнил, разгружен ли автомобиль, это повод усомниться в его профессионализме.
Заключительный этап подготовки — установка рулевой рейки в нейтральное положение. Это положение определяется вручную, вращая руль от одного упора до другого. Половина общего количества оборотов соответствует центру рулевой рейки. Пропуск этого шага приведет к различию радиусов поворота влево и вправо, что негативно скажется на управляемости.
После завершения подготовительных действий можно переходить к регулировке углов установки управляемых колес. Эта процедура выполняется в три этапа: установка кастора, установка развала, установка схождения.
В зависимости от типа подвески, установка углов кастора и развала осуществляется различными методами: добавлением или удалением регулировочных шайб, ползунковыми механизмами, эксцентриковыми болтами. Некоторые автомобили, такие как BMW, некоторые модели Mercedes и Daewoo, не имеют возможности регулировать развал и угол продольного наклона оси поворота колес. Схождение управляемых колес регулируется изменением длины рулевых тяг.
-
Читайте также:
Как влияют углы установки передних колес на управляемость
Для иллюстрации влияния углов установки управляемых колес на поведение автомобиля были проведены практические испытания на модели ВАЗ-2114. Машина новая, прошла предпродажную подготовку. Поездка с заводскими настройками показала «легкий» руль и «ватные» реакции на его управление. Проверка показала, что все углы, кроме кастора, находятся в пределах заводских норм.
Вариант первый: отрицательный кастор
Угол продольного наклона стоек установлен на максимально отрицательное значение, что сместило передние колеса назад. Это состояние характерно для старых, изношенных автомобилей или машин с приподнятой задней частью.
После настройки тестовой «Самары» она стала лучше реагировать на движения рулем, руль стал легким. Однако автомобиль стал склонен к рысканию, его поведение стало менее предсказуемым, и управление требует повышенной концентрации. В поворотах необходимо постоянно корректировать направление, а выполнить «переставку» на высокой скорости стало практически невозможно.
Вариант второй: правильные настройки
Кастор установлен в пределах нормы, а развал и схождение настроены на «ноль». Характеристики ВАЗ-2114 претерпели значительные изменения: руль стал более упругим и информативным, для его поворота требуется больше усилий. Автомобиль уверенно держит траекторию на прямой, его поведение на дороге стало более предсказуемым и корректным.
Вариант третий: излишне положительный кастор
Продольный наклон стоек установлен на максимально положительный угол. Учитывая риск без корректировки схождения, угол схождения также регулируется в положительную сторону. Изменения по сравнению с предыдущей настройкой незначительны: руль стал легче в управлении, кузов больше раскачивается в поворотах, а реакция автомобиля на движение рулем менее отзывчива. Однако в быстрых поворотах передняя ось начинает скользить, а скорость для безопасной «переставки» уменьшается.
Вариант четвертый: спортивный
Кастор остается положительным, в то время как остальные углы устанавливаются на отрицательные значения. В результате руль стал значительно более «тяжелым», но управление при этом стало более точным. Автомобиль теперь входит в повороты и выполняет «переставку» на значительно больших скоростях по сравнению с предыдущими настройками.
Какие настройки лучше?
Рекомендуется использовать углы установки управляемых колес, рекомендованные производителем. Для большинства автомобилистов подойдет второй вариант. «Спортивные» настройки в обычной эксплуатации не оправданы и стоит их рекомендовать только тем, кто увлекается спортом и экспериментирует с автомобилями.
Влияние углов установки на износ шин
Углы установки колес автомобиля имеют решающее значение для его управляемости, устойчивости и, что немаловажно, для износа шин. Неправильные настройки углов могут привести к неравномерному износу шин, что, в свою очередь, может значительно сократить их срок службы и ухудшить характеристики автомобиля.
Существует несколько ключевых углов установки колес, которые оказывают влияние на поведение автомобиля на дороге:
-
Читайте также:
- Кастор (угол наклона оси поворота) — это угол, образуемый между вертикальной осью и осью поворота колеса. Он влияет на стабильность автомобиля при движении по прямой и на его поведение в поворотах. Правильный кастор обеспечивает хорошую обратную связь от руля и помогает удерживать автомобиль на заданной траектории.
- Камбер (угол наклона колеса) — это угол между вертикальной осью и плоскостью колеса, когда на автомобиль смотрят спереди. Положительный камбер означает, что верхняя часть колеса наклонена наружу, а отрицательный — внутрь. Неправильный камбер может привести к неравномерному износу боковой части шины, что значительно сокращает ее срок службы.
- Схождение (угол развала) — это угол между передними и задними краями колеса, когда на автомобиль смотрят сверху. Правильное схождение обеспечивает равномерный контакт шины с дорогой, что способствует лучшему сцеплению и уменьшает износ. Неправильное схождение может привести к износу шин по внутреннему или внешнему краю.
Износ шин можно визуально определить по характерным признакам. Например, если шины изнашиваются по центру, это может указывать на слишком высокое давление в шинах или неправильный кастор. Износ по краям может свидетельствовать о неправильном камбер или схождении. Регулярная проверка углов установки колес и их корректировка при необходимости являются важными мерами.
Регулировка углов установки колес должна выполняться на специализированном оборудовании, которое позволяет точно измерять и настраивать каждый из углов. Это не только продлевает срок службы шин, но и улучшает управляемость автомобиля, что особенно важно для безопасности на дороге.
Таким образом, правильная установка углов колес является важным аспектом, который напрямую влияет на износ шин и общую безопасность автомобиля. Регулярные проверки и корректировки помогут избежать серьезных проблем и обеспечат комфортное и безопасное вождение.
Рекомендации по выбору углов установки для различных типов автомобилей
Углы установки колес являются критически важными параметрами, которые влияют на управляемость, устойчивость и износ шин автомобиля. Правильная настройка углов установки позволяет добиться оптимального баланса между комфортом и спортивными характеристиками. В зависимости от типа автомобиля, его назначения и стиля вождения, рекомендации по выбору углов установки могут значительно различаться.
1. Легковые автомобили
Для легковых автомобилей, предназначенных для повседневного использования, рекомендуется устанавливать углы, обеспечивающие максимальный комфорт и безопасность. Обычно это:
- Угол схождения (toe): Небольшое положительное схождение (0-2 мм) для улучшения стабильности на прямых участках дороги.
- Угол развала (camber): Небольшой отрицательный развал (от -0.5° до -1°) для повышения сцепления при поворотах.
- Угол кастора (caster): Положительный угол кастора (от 3° до 5°) для улучшения устойчивости на высоких скоростях.
2. Спортивные автомобили
Спортивные автомобили требуют более агрессивной настройки углов установки для повышения управляемости и сцепления. Рекомендуемые параметры:
- Угол схождения: Негативное схождение (от -1 до -3 мм) для улучшения реакции на поворотах.
- Угол развала: Более выраженный отрицательный развал (от -1° до -3°) для увеличения площади контакта шины с дорогой в поворотах.
- Угол кастора: Увеличенный положительный угол кастора (от 5° до 7°) для повышения стабильности и точности управления.
3. Внедорожные автомобили
Для внедорожных автомобилей углы установки должны быть настроены с учетом условий эксплуатации на бездорожье:
- Угол схождения: Небольшое положительное схождение (0-1 мм) для улучшения маневренности на сложных участках.
- Угол развала: Небольшой отрицательный развал (от -0.5° до -1°) для обеспечения устойчивости на неровной поверхности.
- Угол кастора: Положительный угол кастора (от 4° до 6°) для повышения устойчивости при движении по склонам и в условиях плохого сцепления.
4. Грузовые автомобили
Грузовые автомобили требуют особого подхода к настройке углов установки, так как они часто работают с большими нагрузками:
- Угол схождения: Небольшое положительное схождение (1-3 мм) для повышения устойчивости при движении с грузом.
- Угол развала: Небольшой отрицательный развал (от -0.5° до -1°) для равномерного износа шин.
- Угол кастора: Положительный угол кастора (от 5° до 7°) для улучшения управляемости и устойчивости на дороге.
5. Общие рекомендации
При выборе углов установки колес важно учитывать не только тип автомобиля, но и условия его эксплуатации, стиль вождения и предпочтения водителя. Регулярная проверка и корректировка углов установки помогут избежать преждевременного износа шин и улучшить характеристики автомобиля. Рекомендуется проводить проверку углов установки каждые 10-15 тысяч километров пробега или после значительных ударов о бордюры и ямы.
Вопрос-ответ
Что нужно проверить перед регулировкой углов установки колес?
Перед регулировкой углов установки колес необходимо проверить состояние подвески, рулевого управления и тормозной системы, а также убедиться в правильности давления в шинах и их износе. Также важно проверить, нет ли механических повреждений кузова и элементов ходовой части, так как это может повлиять на точность регулировки.
Какие 5 углов регулировки колес существуют и как они проверяются и регулируются?
Традиционно проверяются пять углов установки передних колёс: кастер, развал, схождение, наклон оси поворота рулевого колеса (SAI) и развал-схождение на поворотах. При переходе от двухколёсной к четырёхколёсной системе мы добавляем в уравнение смещение и угол тяги автомобиля.
Чем регулируются углы установки колес на различных автомобилях?
На многих переднеприводных автомобилях, включая некоторые модели ВАЗ, кастер регулируется с помощью регулировочных шайб. Изменение положения этих шайб позволяет изменять угол наклона стойки, а следовательно, и положение колеса относительно кузова.
Какие работы выполняются при диагностировании углов установки управляемых колес?
Диагностика углов установки передних колес – это процедура по определению наклона каждого колеса в трех проекциях, каждая из которых имеет свое название. Продольный наклон или кастор отвечает за наклон оси колеса при повороте руля и за продольный наклон всех стоек амортизатора.
Советы
СОВЕТ №1
Перед проведением регулировки углов установки колес, обязательно ознакомьтесь с рекомендациями производителя вашего автомобиля. В разных моделях могут быть разные параметры, и соблюдение этих значений поможет избежать неравномерного износа шин и ухудшения управляемости.
СОВЕТ №2
Регулярно проверяйте состояние подвески и рулевого управления перед настройкой углов установки колес. Изношенные или поврежденные детали могут привести к неправильным показателям и снизить эффективность регулировки.
СОВЕТ №3
Используйте специализированное оборудование для проверки углов установки колес. Это обеспечит более точные результаты и поможет избежать ошибок, которые могут возникнуть при использовании простых методов проверки.
СОВЕТ №4
Не забывайте о необходимости периодической проверки углов установки колес после серьезных дорожных повреждений или замены подвески. Даже небольшие изменения могут существенно повлиять на характеристики управления автомобилем.
