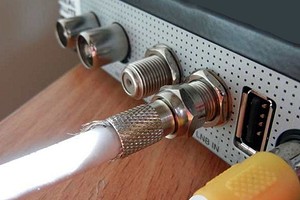

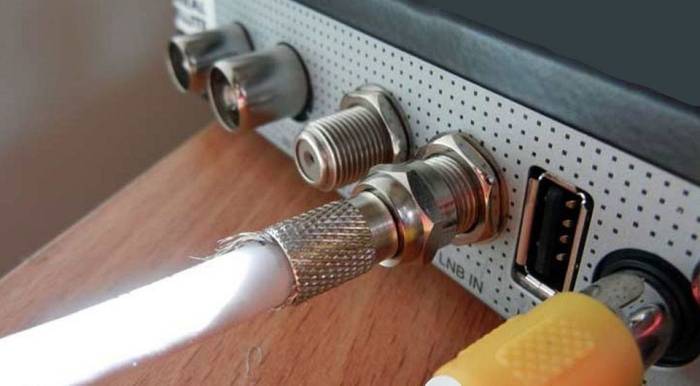

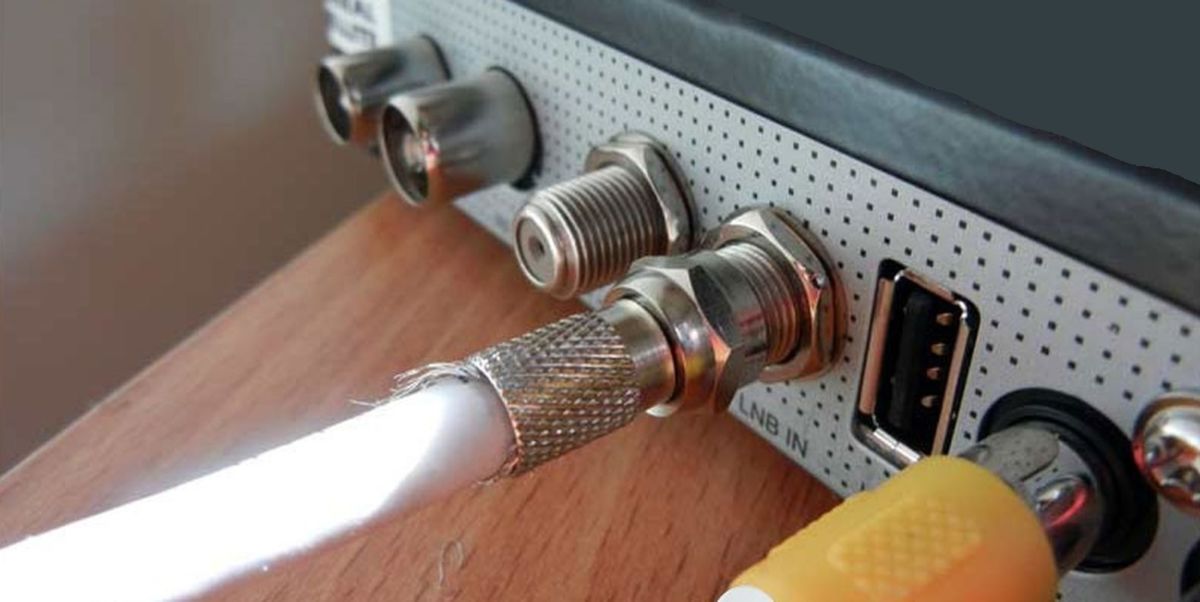

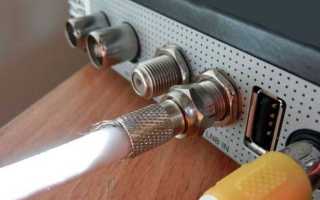

Как правильно подключить коаксиальный кабель к телевизору, ресиверу или видеоплееру

Коаксиальные кабели очень широко используются для передачи данных как в домашней бытовой видеотехнике, так и в системах видеонаблюдения. С приближением дачного сезона может возникнуть необходимость подключения спутниковой тарелки и ресивера. CHIP расскажет, как правильно их подключить.

Что нужно для подключения коаксиального кабеля

Сначала выясните, какой коаксиальный кабель вы используете. Обычно это указано на изоляции. Стандартные размеры — это RG-6 и RG-59.

Затем следует посмотреть, какой разъем используется на вашем устройстве. Обычными являются так называемые F-коннекторы, но есть также N-коннекторы. Убедитесь, что вы выбрали правильный размер при покупке. Существуют также винтовые заглушки и обжимные пробки. Болтовые заглушки легче закрепить, в то время как обжимные пробки часто обеспечивают лучшее качество сигнала.

Как подключить коаксиальный кабель с помощью винтовой заглушки

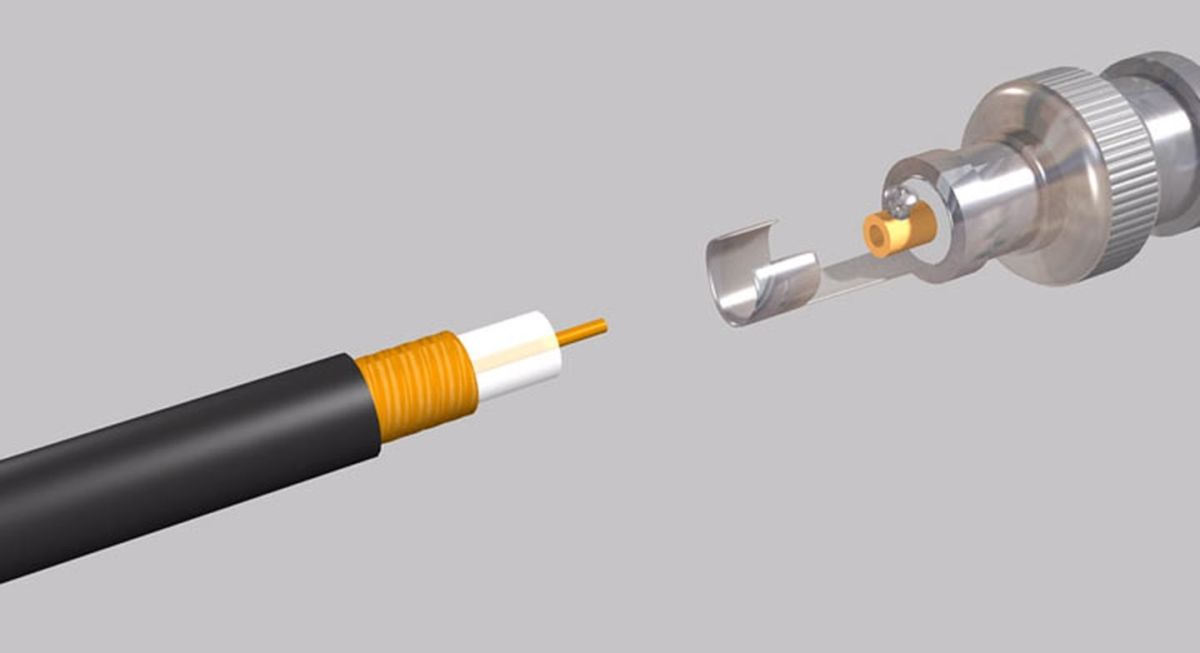

Как подсоединить винтовой разъем к коаксиальному кабелю

Сначала снимите изоляцию на концах коаксиального кабеля. Для этого подрежьте изолирующий слой примерно на 1,5 см до конца, а затем снимите изоляцию с кабеля. Производите все действия аккуратно, чтобы не повредить волокна в кабеле. В качестве альтернативы вы можете использовать изоляционные клещи или другой инструмент для снятия изоляции.

Как обжать коаксиальный кабель

Для передачи сигнала кабельного телевидения применяются коаксиальные кабели. Большинство вариантов их соединения (сращивание кабеля, а также подключение кабеля к разветвителю) подразумевает использование так называемых F-разъемов. В этих резьбовых разъемах роль одного из контактов выполняет центральная жила коаксиального кабеля. Внешняя экранирующая оболочка присоединяется к другому контакту разъема (одновременно являющемся резьбовым соединением) без применения пайки, путем обжима или накрутки.

Подготовка к установке коннекторов на коаксиальный кабель

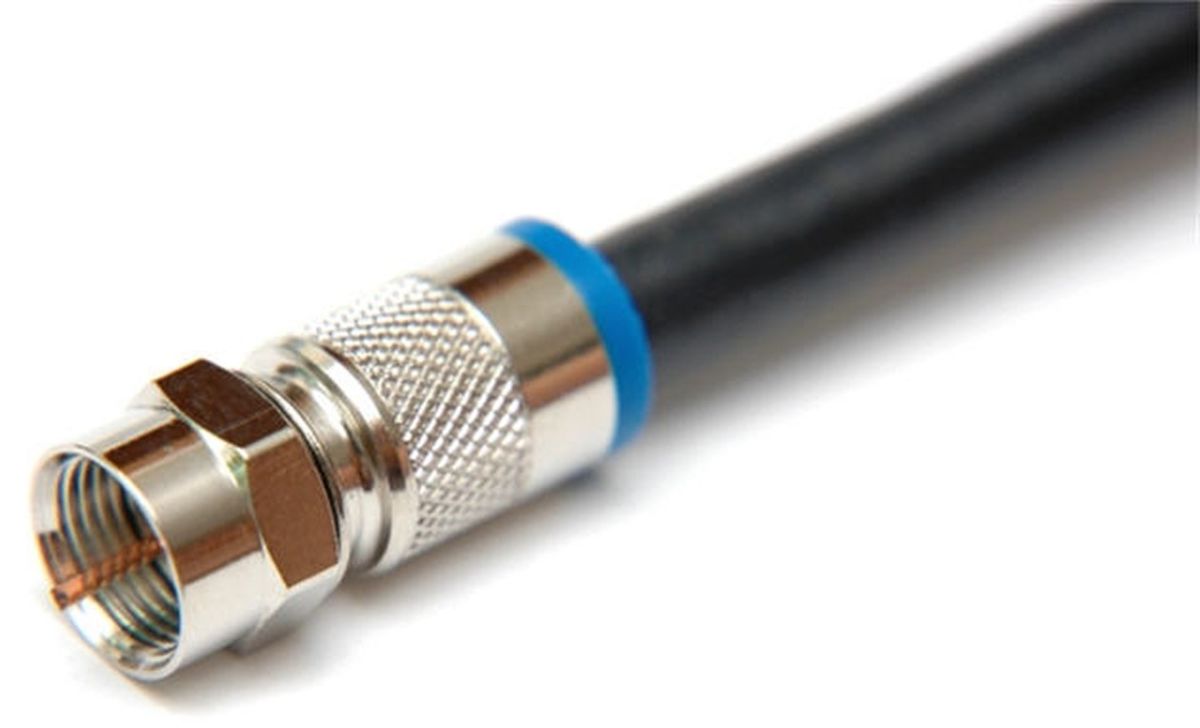

При установке F-разъема первым делом требуется ровно обрезать кабель. Плоскость среза должна быть строго перпендикулярна оси кабеля. Это можно сделать, конечно, и обычными кусачками, но желательно, чтобы применялся инструмент (кабелерез), обеспечивающий ровную поверхность среза. Впрочем, в некоторые бюджетные наборы для установки кабельного телевидения, например, Greenlee 46602 входят кусачки. Но от обычных кусачек они отличаются формой и заточкой режущих поверхностей.

Состав набора для работы с коаксиальным кабелем Greenlee 46602

Далее следует отступить от конца кабеля около 12 мм и сделать надрез на внешней изолирующей оболочке. Надрез нужно нанести с поистине виртуозной точностью. С одной стороны, достаточно глубоко прорезать изоляцию, чтобы она легко снялась. Но, с другой стороны, нельзя при этом перерезать оплетку. Конечно, данные действия можно проводить остро заточенным ножом. Тем не менее даже если у вас огромный опыт инсталляции систем кабельного телевидения, возможны ошибки. Если оплетка перерезана, то придется снова обрезать кабель и снимать изоляцию. Для профессионального применения такое недопустимо. Вот почему для снятия изоляции следует использовать специальное устройство, именуемое стриппером. Оно подрезает изоляцию на заданную глубину. Следует отметить, что современные материалы позволили начать выпуск коаксиальных кабелей с более тонкой внешней изоляцией. Поэтому лучше, если глубина разреза у стриппера будет регулируемой, как, например, у инструмента, входящего в набор Greenlee 46603.

Состав набора для работы с коаксиальным кабелем Greenlee 46603

После снятия внешней оболочки оплетку расплетаем и складываем в направлении, противоположном концу кабеля. На расстоянии примерно 2 мм от края изоляции снимаем экран и внутреннюю изоляцию, покрывающую центральную жилу. Далее следует установка разъема на конец кабеля, которая может осуществляться одним из двух способов: накруткой и обжимом.

Коаксиальный кабель, разделанный под установку F-коннектора

Установка коннектора способом накрутки

Для этого способа применяются разъемы из относительно твердого сплава, имеющие со стороны подвода кабеля внутреннюю резьбу. Разделанный кабель с оплеткой плотно вворачивается в разъем до упора. При этом диаметр резьбы должен точно соответствовать диаметру кабеля, чтобы можно было без проблем закрепить разъем и он надежно держался. Как уже отмечалось, диаметр современных коаксиальных кабелей может варьироваться в зависимости от толщины внешней изоляции. Известны как минимум два широко используемых варианта накручиваемых на кабель разъемов, отличающихся диаметром резьбы со стороны кабеля.

Коннектор RG-6 под накрутку

Преимуществом накрутки является возможность повторного использования разъема. Недостатками являются трудоемкость и большое время, затрачиваемое на установку разъема. Поэтому накрутка используется, когда пользователь осуществляет прокладку своими силами, а также при индивидуальном монтаже кабельного телевидения в пределах одной квартиры.

Коннектор RG-6 под обжим

Установка коннектора способом обжима

Разъем, предусматриваемый такой способ монтажа, имеет мягкую металлическую гильзу, в которую вставляется разделанный кабель с оплеткой. Гильза сжимается с помощью устройства, именуемого кримпером. В результате обеспечивается прочное и надежное соединение.

Инструмент для установки коаксиальных разъемов F-типа Greenlee 45516

Преимуществами обжима являются быстрота проведения операции, а также хорошая повторяемость результата. Недостатком является невозможность повторного использования разъема без ухудшения его свойств. Установка разъемов путем обжима применяется главным образом профессиональными мастерами. Большую выгоду дает обжим при реализации крупных проектов, например, прокладке кабельного телевидения по всему многоквартирному дому.

После завершения обжима или накрутки из разъема могут торчать жилы оплетки. Рекомендуется аккуратно их обрезать, не повредив внешнюю изоляцию кабеля.

Существующие разновидности

Коаксальный кабель представлен в нескольких видах. Некоторые из них имеют большой диаметр. Их главное применение — передача радиотелевизионных сигналов высокого уровня мощности. Они работают от антенны, которая соединяется передатчиком в 1—5 кВт.

Вам это будет интересно СИП: расшифровка и характеристики кабеля с изоляцией и без

Существует несколько общепринятых стандартов:

1. Категория RG-58/U, стандарт 10BASE-2. Кабель полностью тонкий, его диаметр — до 6 мм. Технические характеристики — волновое сопротивление в 50 Ом, модель RG-58/U. Внутри располагается цельный провод, он находится в центральной части кабеля. Сердечник состоит из нескольких жил, которые производят из качественной меди. Кабель быстро передаёт информацию, при этом отсутствуют потери сигнала, не возникают помехи. Максимально допустимая скорость — 10 Мбит/сек. Применяется для соединения компьютерной платы, сетевых адаптеров.
2. Категория RG-11, RG-8, стандарт 10BASE-5. Это самый толстый кабель, который имеет сечение в 12 мм. Он состоит из единственной центральной жилы. Её диаметр в несколько раз толще, в отличие от других стандартов. Главная особенность — возможность передачи сигналов с минимальным затуханием. Уровень сопротивления — 75 Ом. Скорость передачи информации — 10 Мбит/сек. Максимальное расстояние — 500 м.

Кабель второго стандарта применяется для обустройства магистралей. Он может соединять отдельные локальные сети. Для подключения применяют трансивер — особое устройство, которое оснащается коннектором. Во время подключения происходит прокалывание изоляционной оболочки. Благодаря такой технологии обеспечивается максимальный электрический контакт.

Кабель Belden

Первая компания, которая начала производить эту продукцию — Belden. Они применяли разработки, которые были способны усовершенствовать производственную деятельность, повысить защиту от возможных помех. Во время изготовления учитывались инновационные технические решения и международные стандарты. Сейчас этот проверенный производитель занимается изготовлением продукции, которая быстро передаёт сигналы и обрабатывает информацию.

Когда все стали активно переходить на цифровое телевидение, вещание кабельного улучшилось в несколько раз. Благодаря этому можно оборудовать высокоскоростной интернет, воспользоваться подключением спутникового телевидения, а также IP — телефонии. Инновационные разработки расширили возможности диапазона. Теперь его максимальное значение составляет 2100 мгц, частота не более 65 мгц. Главная особенность — передача сигналов обратного канала.

Разработчики учли все требования и пожелания производителей радио и телетехники. Чтобы создавать аппаратуру, которая защищена от помех, необходимы большие затраты, финансовые вложения. В таком случае стоимость техники будет в несколько раз выше, поэтому о рентабельности говорить сложно.

Продукция этого производителя успешно справляется с возложенными обязательствами. При использовании такого кабеля создаётся надёжная экранировка. Разработчики придумали запатентованную технологию под названием DUOBOND PLUS. Она соответствует инновационным требованиям. Можно выделить несколько технических особенностей:

1. Запатентованная экранировка обеспечивается при помощи алюминиевой фольги, медной плетёной сетки. Экранирующая оболочка имеет три слоя, каждый из них надёжно проклеен с диэлектриком. Это вспененный полиэтилен, который обрабатывается при помощи азота. Благодаря такой технологии, экранирующий слой не будет смещаться при выполнении разделки, крепления разъёмов, загибов.
2. Чтобы повысить механическую прочность основного экранирующего слоя, а также для обеспечения максимальной эффективности от разнообразных помех производитель позаботился о дополнительном слое. Его изготавливают из олова, гальванической меди.
3. Внешняя экранирующая оболочка включает в себя несколько слоёв. Она надёжно соединена с перекрытием, которое замыкает конструкцию. В результате обеспечивается максимальный электрический контакт покрытия из алюминия. Такая технология помогла добиться цельности кабеля, он представлен в виде неразрывной экранирующей трубки, выполненной из ламинированной фольги.
4. Экранировка соответствует государственным и мировым стандартам. Одно из основных преимуществ — лёгкий и простой монтаж. Для крепления можно применять привычные технические приёмы, разъёмы, инструменты.

Отечественные производители занимаются изготовлением коаксиальных кабелей, которые имеют индивидуальную маркировку. При этом они соблюдают общепринятые международные стандарты.

Использование PK-75 и РК-50

В этих кабелях предусмотрена качественная экранирующая сетка, которая производится из мягкой медной проволоки. Её плотность составляет около 90%. Покупатели могут выбрать комбинированные варианты. Здесь лавсановое алюминиевое покрытие оборачивается сеткой из медной проволоки, плотность которой не превышает 50%.

Вам это будет интересно Распиновка, схема и обжим витой пары коннектором RJ-45

Комбинированный экран обеспечивает высокий уровень защищённости от разных типов помех. Центральный провод также изолируется, для этого применяется вспененный полиэтилен. В результате обеспечивается невысокий уровень затухания сигнала, который передаётся по кабелю.

Для производства центрального стержня применяется отожжённая медная проволока. Она наиболее гибкая, хорошо проводит электрический сигнал. Провод удобен в работе, поэтому пользуется повышенным спросом. По своей структуре коаксиальные кабеля РК-50 и РК-75 полностью идентичны. Их главное отличие заключается в диаметре отдельных структурных элементов, а также волновом сопротивлении. Можно выделить несколько сфер применения:

1. Кабель РК-75 обычно покупают для прокладки большой магистральной компьютерной сети. Он отлично подходит для локальных ответвлений.
2. РК-50 покупается чаще. Его применяют для соединения нескольких антенн на радиоприёмных и передающих устройствах. Кабели хорошо передают сигнал видео, могут применяться для монтажа локальных компьютерных сетей.

Если нужно использовать кабель для прокладки за пределами здания или помещения, нужно покупать изделия с защитной оболочкой. Её производят из светостабилизирующего полиэтилена. Для внутренней прокладки можно использовать оболочку из пластика ПВХ.

Комбинированные изделия КВК-В (П)-2

Это ещё одна маркировка разновидностей кабеля. Она обозначает, что к коаксиальному проводу добавлены медные изолированные провода, расположенные рядом с изоляционной оболочкой. Дополнительный провод имеет многожильное сечение, которое составляет 0,5 мм/кв. Его применяют для управления функциями системы.

Кабель с сечением 0,75 мм/кв используется для питания. Телевизионный сигнал поступает по коаксиальному проводу. Он обеспечивает высококачественную передачу, бывает цветным и чёрно-белым. Максимально возможное расстояние — 450 метров. Управление камерой осуществляется по установленным дополнительным кабелям.

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно. Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.

Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Обжимка патч-корда без клещей

Если обжимку кабелей вы проводите редко или решили помочь товарищу, а клещи остались дома, опрессовку можно провести подручными средствами, которые есть в кладовке у каждого. Понадобятся плоская отвёртка, канцелярский нож с новым лезвием и термоклеевой пистолет.

Записки программиста

Оказывается, даже в такой простой задаче, как обжать коаксиальный кабель, бывают подводные грабли. А поскольку всему, что связано с электроникой и радио, я учился самостоятельно, граблей я собрал немало. Были у меня кабели, которые спустя пару месяцев использования расшатывались. Делаешь потом новую антенну и не понимаешь, почему КСВ высокий. Надо же еще догадаться, что виновата вовсе не антенна, а кабель. Были и такие кабели, которые прикрутишь к UHF-разъему, а обратно открутить не можешь. Вот о том, как не попадать в подобные истории, далее и пойдет речь.

Введение

На сегодняшний день в радиолюбительском деле чаще всего используют либо кабель RG58, либо RG213. Первый применяют для работы на КВ с мощностью до 100 Вт, и иногда на УКВ, если длина кабеля не превышает пары метров. Второй применяют либо для работы на УКВ, либо для работы на КВ с большой мощностью. В обоих случаях часто используют так называемые разъемы UHF, или, если говорить более строго, гнезда SO-239 и штекеры PL-259.

Само собой разумеется, существует множество других кабелей, с разным волновым сопротивлением, рассчитанных на разные частоты и мощность. Нет недостатка и в различных разъемах — BNC, Type-N, SMA, и прочих. Однако в каких-либо кабелях, помимо RG58 и RG213, у меня пока что не возникало потребности. На данный момент в своих кабелях я использую только UHF-разъемы.

Это крепкие, надежные разъемы, подходящие для большинства моих задач. UHF-разъемы рассчитаны на мощность до 5 кВт. Они неплохо работают на частотах до 200-300 МГц, и с некоторой просадкой по эффективности работают вплоть до 500 МГц. Иногда бывают нужны и другие разъемы. Но мне проще держать коробку с переходниками, чем обжимать по кабелю на всякий мыслимый случай.

В силу названных причин, далее речь пойдет исключительно о кабелях RG58 и RG213 с разъемами UHF.

Примечание: Разъемы BNC, Type-N и SMA рассчитаны на частоты до 4 ГГц, 11 ГГц и 18 ГГц соответственно. BNC и SMA держат мощность до 5 кВт. Что же до Type-N, то он рассчитан на мощность аж до 22.5 кВт.

Обжимаем кабель RG58

Есть два основных способа крепления штекера к коаксиальному кабелю — накруткой и обжимом. Так как RG58 сравнительно тонкий и хрупкий кабель, на нем разумнее применять обжим. Вот так выглядят штекеры PL-259, предназначенные для крепления на RG58 обжимом:

Экземпляр слева куплен в Чип-и-Дип’е и совершенно ни на что не годится. Похоже, что он имеет неправильный шаг резьбы. Такой штекер без проблем накручиваются на гнезда SO-239. Но когда ты пытаешься его открутить, иногда штекер заедает намертво. Открутить его в таких случаях мне удавалось только при помощи газового ключа. Кроме того, идущий в комплекте со штекером металлический цилиндр имеет слишком большой диаметр. После обжатия он сильно деформируется и образует острые края. Стоит ли говорить, что от таких штекеров мне пришлось полностью избавиться.

Экземпляр справа был куплен на eBay. Он прекрасно обжимается и не заедает. Работать с данным штекером — одно удовольствие. Им и воспользуемся.

Первым делом берем канцелярский нож и снимаем с кабеля изоляцию:

Длина снятой изоляции должна быть равна длине штекера от края до края, можно с небольшим запасом. Я предпочитаю все делать на глаз. Но вы не стесняйтесь использовать линейку, если вам так удобнее.

Далее делаем «кусь»:

Фольгу совсем обрезаем или оставляем около одного сантиметра. Фольга, кстати, есть не во всех кабелях. Оплетку кабеля (экран) скручиваем и обрезаем, также где-то до одного сантиметра. При помощи канцелярского ножа снимаем изолятор с центральной части (жилы) кабеля, по длине примерно столько же.

Разогреваем паяльник и припаиваем жилу кабеля к центральной части штекера, как на фото. Я использую припой ПОС 61 с диаметром проволоки 0.5 мм, а также флюс ЛТИ-120. После пайки флюс обязательно нужно смыть, чтобы разъем как следует контачил. Я использую для этого ушные палочки, купленные в аптеке, смоченные в изопропиловом спирте.

Теперь наматываем оставшийся от оплетки хвостик на находящуюся рядом с ним шершавую поверхность разъема. Одеваем на кабель металлический цилиндрик, идущий со штекером, и обжимаем все это хозяйство специальным инструментом, кримпером:

Я обжимаю дважды — один раз как можно ближе к разъему, и один раз ровно на границе разъема и кабеля.

В принципе, кабель можно оставить в таком виде. Однако я одеваю сверху еще и термоусадку. Окончательный результат:

Термоусадка (внутренний диаметр 8 мм до нагрева, 4 мм после) дает дополнительную защиту от влаги. Когда влага попадает в коаксиальный кабель, он необратимо портится. Просушить его нельзя, только обрезать до сухой части, или выбросить целиком. Поэтому я предпочитаю перестраховаться и всегда использую термоусадку.

Итак, один конец кабеля обжат. Осталось повторить то же самое для второго конца, а затем прозвонить кабель при помощи мультиметра (жилы контачат, экраны контачат, КЗ между жилой и экраном нет). Естественно, когда вы будете обжимать второй конец, металлический цилиндрик и термоусадку нужно не забыть надеть на кабель заранее.

Накручиваем штекер на RG213

Для RG213 я использую штекеры PL-259, которые крепятся накруткой. Как и в прошлый раз, первым делом снимаем с кабеля изоляцию:

Заметьте, что теперь длина снятой изоляции должна быть чуть меньше, чем длина штекера от края до края. Дело в том, что на этот раз штекер будет накручиваться на изоляцию кабеля.

Теперь наша задача — получить такую картину:

Развинчиваем разъем на две части, во внешнюю часть продеваем кабель. Лишнюю часть оплетки откусываем бокорезами, примерно посередине. В будущем, когда мы накрутим штекер на кабель, оплетка должна быть видна в соответствующих отверстиях штекера. Также снимаем около половины изоляции с жилы кабеля.

Накручиваем штекер на кабель. Убеждаемся, что угадали с размерами. Откручиваем штекер, после чего пропаиваем оплетку кабеля. Это позволяет зафиксировать оплетку на месте, чтобы она не гуляла туда-сюда при накручивании штекера. Флюс тщательно смываем.

Продеваем кабель в термоусадку (внутренний диаметр 14 мм до нагрева, 7 мм после), накручиваем штекер, припаиваем к штекеру жилу и оплетку кабеля. Смываем флюс, сажаем термоусадку с помощью паяльного фена. Отмечу, что оплетка RG213 паяется к разъему не просто. Полной мощности моей паяльной станции ELEMENT 878D еле-еле хватает для этой задачи.

Повторяем для второго конца кабеля, после чего не забываем проверить его мультиметром.

Заключение

Не существует одного-единственного правильного метода обжатия коаксиальных кабелей. Выше были описаны способы, которые в данный момент неплохо работают конкретно для меня. В зависимости от решаемых задач, доступных материалов, и прочих условий, вы можете найти альтернативный вариант, который подойдет вам больше.

А какие кабели и разъемы вы используете, и как их обжимаете?

Дополнение: Ярослав R1BET посоветовал в комментариях использовать термоусадки с клеевым слоем. Для RG-58 походит D:7.9/3.9, а для RG-213 — D:12.7/6.35.

Дополнение: Вскоре я выяснил, что разъемы BNC на кабель RG58 обжимаются еще проще. Пошагово расписывать процесс не буду. Заинтересованным читателям предлагается изучить вопрос в качестве домашнего задания.

Вы можете прислать свой комментарий мне на почту, или воспользоваться комментариями в Telegram-группе.

Способ соединения коаксиального кабеля

Ниже представлена методика соединения коаксиального кабеля, которая позволяет иметь жёсткое, прочное, герметичное и надёжное соединение.

Берём трубку, которая превышает диаметр кабеля не более, чем в два раза. Её длина зависит от диаметра кабеля и лежит в пределах 15-30 см.

На поверхности трубки сверлится два отверстия, в которые позже будет нагнетаться герметик. Их диаметр должен быть незначительно больше носика используемого флакона с герметиком.

В торце используемой трубки делаются пропилы на глубину 4-6 см. Желательно выполнить эту операцию не ножовкой, а «болгаркой», т.к. толщина пропила должна быть 3-5 мм. Количество пропилов подбирается индивидуально под диаметр кабеля.

Соединив центральные жилы между собой, обматываем их тонкой многожильной проволокой вдоль длины, пропаиваем по всей длине. Будьте осторожны и не перегревайте, иначе расплавится диэлектрик!

Очень хорошие результаты получаются при использовании такого флюса, остатки которого легко после удаляются с поверхности.

Место соединения обматывается полистроловой или фторопластовой лентой до заполнения и выравнивания общего диаметра. Сверху фиксируется слоем изоленты.

Из тонкой медной фольги вырезается пластина, изгибается под требуемый диаметр и прихватывается многожильной проволокой в нескольких местах. На тонком коаксиальном кабеле реально применить и оплётку от другого, более толстого кабеля. Соответственно, она должна легко паяться.

Осторожно пропаиваем соединение медных элементов с использованием флюса, удаляем его остатки с поверхности.

Соединение обматываем в 2-3 слоя изолентой и натягиваем поверх термоусадочную трубку, которая заблаговременно была надета на кабель.

Термотрубку усаживаем над спиртовкой. Там, где заканчивается усаженная трубка, накручиваем изоленту по длине 4-5 см с таким расчётом, чтобы концы алюминиевой (дюралевой) трубы попали на середину этой намотки.

Устанавливаем трубку на своё место. На её торцы надеваем хомуты и плотно их затягиваем. При этом должна остаться видна изолента – это исключит повреждение изоляции самого кабеля.

Результат должен выглядеть примерно так, но многое зависит от самого кабеля и используемых материалов.

С помощью пистолета нагнетаем герметик в заранее просверленные отверстия до того момента, пока он не начнёт выходить из пропилов в торцах трубки. Желательно обезжирить рабочие поверхности заранее.

Излишки герметика удаляем с поверхности ветошью и даём время на высыхание.

Рекомендации: 1. Используйте качественные материалы для выполнения работ. 2. Заблаговременно надевайте на коаксиальный кабель все элементы конструкции.
