Каким бывает рулевое управление автомобиля

Рулевое управление автомобиля – ключевая система, обеспечивающая безопасность и маневренность. В статье рассмотрим типы рулевого управления, их особенности и преимущества, а также влияние на управляемость. Это поможет водителям лучше ориентироваться в выборе автомобиля и обеспечит более безопасное и комфортное вождение.

Назначение

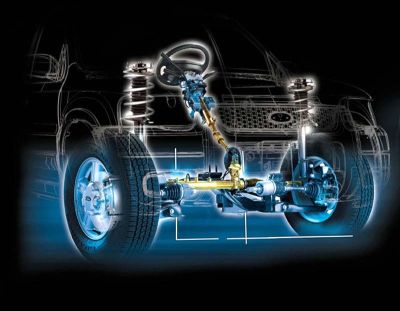

Рулевой механизм автомобиля представляет собой редуктор, который преобразует небольшое усилие, прикладываемое водителем к рулю, в увеличенное усилие на рулевой привод. На большегрузных и некоторых легковых автомобилях для повышения удобства управления устанавливают гидроусилители.

Для эффективной работы системы необходимо соблюдение нескольких условий:

1. Оптимальное передаточное число, которое определяет соотношение между углом поворота руля и колесами. Неприемлемо, чтобы для поворота на 90 градусов требовалось 2-3 оборота руля.
2. После выполнения маневра руль должен возвращаться в нейтральное положение.
3. Небольшой люфт допускается и предусмотрен в конструкции.

Рулевое управление автомобиля является важным компонентом, который влияет на его маневренность и безопасность. Специалисты выделяют несколько основных типов рулевых систем. Наиболее распространенной является механическая система, обеспечивающая прямую связь между рулем и колесами. Она отличается простотой конструкции и надежностью, но требует значительных усилий при управлении на высоких скоростях.

Современные автомобили часто оборудованы гидравлическим рулевым управлением, которое значительно упрощает процесс вождения, особенно при парковке. Гидравлические системы обеспечивают более точное и отзывчивое управление. Однако с развитием технологий на первый план выходят электрические рулевые системы, предлагающие еще большую гибкость и возможность интеграции с системами помощи водителю.

Некоторые эксперты отмечают, что электрические системы могут быть более эффективными и экономичными, так как они снижают расход топлива за счет уменьшения нагрузки на двигатель. Тем не менее, механические и гидравлические системы продолжают оставаться популярными благодаря своей надежности и простоте обслуживания. В конечном итоге выбор рулевого управления зависит от предпочтений водителя и условий эксплуатации автомобиля.

Устройство рулевого управления автомобиля различные типы усилителей руля

Рулевое управление автомобиля является ключевым элементом, определяющим безопасность и комфорт вождения. Эксперты выделяют несколько основных типов рулевых систем. Механическое рулевое управление, основанное на традиционных механизмах, обеспечивает надежность и простоту, но требует значительных усилий от водителя. Гидравлические системы, в свою очередь, значительно облегчают управление, позволяя водителю чувствовать себя более уверенно на дороге. Совсем недавно на рынке появились электрические рулевые системы, которые предлагают высокую точность и возможность настройки под индивидуальные предпочтения водителя. Каждый из этих типов имеет свои преимущества и недостатки, и выбор зависит от стиля вождения и требований к автомобилю. Эксперты подчеркивают, что современные технологии продолжают развиваться, что открывает новые горизонты для улучшения рулевого управления.

Классификация

В зависимости от класса автомобиля, его размеров, да и от прочих конструктивных решений конкретной модели, на сегодняшний день различают три основных типа:

• червячные;
• винтовые;
• шестеренчатые.

Рассмотрим по порядку.

Интересные факты

Вот несколько увлекательных фактов о рулевом управлении автомобилей:

1. Разнообразие типов рулевого управления: Существует несколько видов рулевого управления, среди которых механическое, гидравлическое и электрическое. Гидравлическое рулевое управление применяет жидкость для передачи усилия от руля к колесам, что делает управление более легким, особенно на высоких скоростях. Электрическое рулевое управление (EPS) использует электродвигатели для поддержки водителя, что позволяет снизить вес системы и улучшить топливную экономичность.

2. Активные системы безопасности: В современных автомобилях часто устанавливаются активные системы безопасности, которые работают в связке с рулевым управлением. Например, такие системы, как Lane Keeping Assist, способны автоматически корректировать направление движения автомобиля, если он начинает выходить за пределы своей полосы, что значительно увеличивает безопасность на дороге.

3. Управление жестами: В последние годы в автомобилях начали внедрять технологии, позволяющие управлять некоторыми функциями с помощью жестов. Например, некоторые модели могут распознавать движения рук водителя для изменения громкости аудиосистемы или навигации, что помогает минимизировать отвлечение внимания от дороги.

Как устроена рулевая рейка / система ГУР

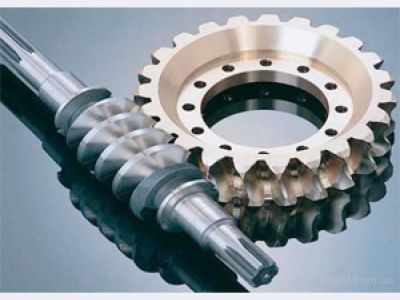

Червячный

Первая схема – червячный рулевой механизм. Популярным решением является «глобоидальный червяк – ролик», используемый на автобусах, малых грузовиках и легковых автомобилях с высокой проходимостью и зависимой подвеской передних колес. Этот механизм устанавливался на советских «Жигулях» (модели ВАЗ 2105 и 2107).

Червячный механизм эффективно справляется с ударами от неровностей дороги и обеспечивает больший угол поворота колес по сравнению с реечными системами. Однако его производство дорогое, и устройство требует регулярной настройки.

Винтовой редуктор

Данный тип чаще всего встречается на крупных грузовых автомобилях и тяжелых автобусах. Также его можно найти на таких премиум легковых автомобилях, как «Рендж Ровер», «Мерседес» и других. Наиболее распространенная конструкция включает в себя:

• винт;
• гайку (шариковую);
• рейку;
• зубчатый сектор.

Винтовой редуктор может быть как с интегрированным гидроусилителем, так и без него. Он обладает теми же преимуществами, что и червячный редуктор, но при этом демонстрирует более высокий коэффициент полезного действия.

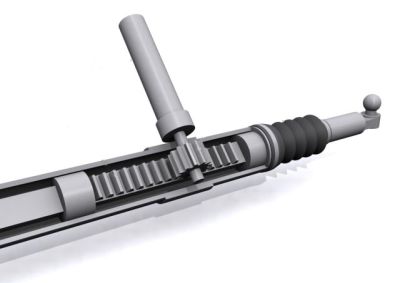

Шестеренчатый или реечный

Последний тип редуктора известен российским автолюбителям как реечный рулевой механизм. Он включает зубчатую горизонтальную рейку, которая взаимодействует с шестерней на валу рулевого колеса, обеспечивая движение влево или вправо и приводя в движение колеса через тяги. Этот механизм широко используется в легковых автомобилях.

Рулевой механизм реечного типа отличается простотой, небольшой массой и низкой стоимостью производства. Он состоит из ограниченного количества тяг и шарниров, демонстрируя высокий коэффициент полезного действия. Благодаря повышенной жесткости, автомобиль хорошо реагирует на движения руля, но становится более чувствительным к неровностям дороги.

Реечный рулевой механизм может устанавливаться как на автомобили с гидроусилителем руля, так и без него. Однако его установка на автомобили с зависимой передней подвеской вызывает сложности, поэтому его применение в основном ограничивается легковыми автомобилями с независимой подвеской передних управляемых колес.

Работа распределителя гидравлической рулевой рейки

Уход и профилактика рулевого механизма

Автомобиль представляет собой единый сложный механизм. Срок службы его компонентов и деталей, включая рулевой механизм, зависит от множества факторов. К ним можно отнести:

1. стиль вождения водителя;
2. состояние дорожного покрытия;
3. регулярность технического обслуживания.

Каждый раз, когда вы поднимаете автомобиль на эстакаду или спускаетесь в смотровую яму, важно обратить внимание на состояние защитных резинок, рычагов и гаек рулевого механизма. Никакие детали не должны иметь люфтов. Проверить подвижность шарниров привода можно, покачивая колесо и прислушиваясь к работе соединенных элементов.
Не забывайте: профилактика всегда эффективнее лечения.

Современные технологии в рулевом управлении

Современные технологии в рулевом управлении автомобилей значительно изменили подход к проектированию и эксплуатации систем управления. С развитием электроники и компьютерных технологий, традиционные механические системы уступили место более сложным и эффективным решениям. В данной части статьи мы рассмотрим основные современные технологии, используемые в рулевом управлении, их преимущества и недостатки.

Электрическое рулевое управление (EPS) является одной из самых распространенных технологий, которая заменила гидравлические системы. В EPS используется электрический мотор для помощи водителю в управлении автомобилем. Это позволяет значительно снизить вес системы, улучшить топливную экономичность и уменьшить количество необходимых компонентов. Электрическое рулевое управление также позволяет интегрировать дополнительные функции, такие как автоматическое возвращение руля в нейтральное положение и адаптивное управление в зависимости от скорости автомобиля.

Одним из ключевых преимуществ EPS является возможность настройки усилия на руле в зависимости от условий движения. Например, на высоких скоростях усилие может увеличиваться для повышения стабильности, в то время как на низких скоростях оно может быть уменьшено для облегчения маневрирования. Это достигается за счет использования датчиков, которые отслеживают скорость автомобиля и положение руля.

Системы рулевого управления с переменным передаточным отношением (VGR) представляют собой еще одну инновацию в области рулевого управления. Эти системы изменяют передаточное отношение в зависимости от угла поворота руля и скорости автомобиля. При малых углах поворота передаточное отношение низкое, что позволяет водителю легко маневрировать на малых скоростях, например, при парковке. На высоких скоростях передаточное отношение увеличивается, что обеспечивает большую стабильность и контроль над автомобилем.

Кроме того, интеллектуальные системы рулевого управления становятся все более популярными. Они используют алгоритмы и датчики для анализа дорожной ситуации и адаптации управления в реальном времени. Например, такие системы могут автоматически корректировать направление движения автомобиля при обнаружении скольжения или при необходимости избежать препятствий. Это значительно повышает безопасность и комфорт вождения.

Современные технологии также позволяют интегрировать рулевое управление с другими системами автомобиля, такими как системы помощи водителю (ADAS). Это создает возможность для реализации функций, таких как автоматическое вождение и системы предотвращения столкновений. В таких системах рулевое управление становится частью комплексного подхода к безопасности и комфорту, что открывает новые горизонты для автомобильной промышленности.

Однако, несмотря на все преимущества современных технологий, существуют и определенные недостатки. Например, электрические системы могут быть более подвержены сбоям, чем традиционные гидравлические системы. Также, в случае отказа электрического рулевого управления, водителю может быть сложно управлять автомобилем. Поэтому производители продолжают работать над повышением надежности и безопасности новых технологий.

В заключение, современные технологии в рулевом управлении автомобилей представляют собой значительный шаг вперед в области автомобильной инженерии. Они обеспечивают более высокий уровень комфорта, безопасности и управляемости, что делает вождение более приятным и безопасным. Однако, как и любая новая технология, они требуют тщательного изучения и тестирования, чтобы гарантировать их надежность и эффективность в различных условиях эксплуатации.

Будущее рулевого управления

Будущее рулевого управления автомобилей обещает быть революционным, благодаря стремительному развитию технологий и инновационных решений. Одним из ключевых направлений является переход к полностью электрическим и автономным системам управления, которые могут значительно повысить безопасность и комфорт вождения.

Одной из самых многообещающих технологий является система steer-by-wire, которая заменяет традиционные механические и гидравлические соединения между рулем и колесами на электронные. Это позволяет не только уменьшить вес автомобиля, но и обеспечить более точное и отзывчивое управление. В таких системах используются датчики, которые фиксируют положение руля и передают данные на электронные блоки управления, которые, в свою очередь, регулируют угол поворота колес. Это открывает новые горизонты для настройки поведения автомобиля, позволяя производителям адаптировать управление под различные условия и предпочтения водителя.

Кроме того, в будущем можно ожидать интеграции рулевого управления с системами автономного вождения. Это позволит автомобилям не только самостоятельно управлять движением, но и адаптироваться к изменяющимся дорожным условиям, реагировать на поведение других участников движения и даже предугадывать действия водителя. Например, система может автоматически изменять настройки рулевого управления в зависимости от того, насколько активно водитель взаимодействует с автомобилем, или в зависимости от дорожной ситуации.

Не менее важным аспектом является интерфейс взаимодействия водителя с автомобилем. В будущем рулевое управление может стать более интуитивным и адаптивным, используя технологии дополненной реальности и голосовые команды. Это позволит водителю получать информацию о состоянии автомобиля и дорожной ситуации прямо на дисплее руля или в виде голосовых подсказок, что сделает процесс вождения более безопасным и комфортным.

Также стоит отметить, что с развитием электрических и гибридных автомобилей, рулевое управление будет интегрировано с системами рекуперации энергии. Это позволит не только улучшить эффективность использования энергии, но и повысить устойчивость автомобиля на дороге, особенно в условиях низкой сцепляемости.

В заключение, будущее рулевого управления автомобилей будет определяться сочетанием новых технологий, которые сделают вождение более безопасным, комфортным и эффективным. Ожидается, что новые системы будут не только улучшать управляемость, но и обеспечивать более глубокую связь между водителем и автомобилем, что в конечном итоге приведет к созданию более умных и адаптивных транспортных средств.

Вопрос-ответ

Какие виды руля бывают?

Рассмотрим подробнее: какие же рули бывают? И так – по порядку: горные прямые, дорожные, рули-бараны, походные рули (их называют рули-бабочки), рули-усы, рули типа «коровьи рога», и также существуют различные типы кастомных и экзотических рулей.

Как называется управление на руле?

Рулевое управление автомобиля — это комплекс механизмов, используемых для поворота управляемых колес и обеспечения движения автомобиля в определенном положении. Для передачи усилия поворота используется рулевой привод, а для облегчения управления — усилители руля. Последние делают управление легким и комфортным.

Какой тип рулевого механизма наиболее распространен в современных легковых автомобилях?

В большинстве современных легковых автомобилей и внедорожников используется реечный механизм рулевого управления. Он превращает вращательное движение рулевого колеса в линейное движение, которое поворачивает колеса и направляет автомобиль в нужную сторону.

Советы

СОВЕТ №1

Изучите основные типы рулевого управления: механическое, гидравлическое и электрическое. Понимание их особенностей поможет вам выбрать наиболее подходящий вариант при покупке автомобиля или при его обслуживании.

СОВЕТ №2

Регулярно проверяйте состояние рулевого управления и его компонентов. Обратите внимание на наличие люфта в руле, утечки жидкости и состояние рулевых тяг. Это поможет избежать серьезных проблем и повысит безопасность на дороге.

СОВЕТ №3

Обратите внимание на настройки развала и схождения колес. Неправильные настройки могут привести к неравномерному износу шин и ухудшению управляемости автомобиля. Регулярная проверка этих параметров поможет продлить срок службы вашего автомобиля.

СОВЕТ №4

При выборе автомобиля учитывайте, как рулевое управление влияет на комфорт и управляемость. Например, электрическое рулевое управление может предложить более легкое управление, но может быть менее информативным по сравнению с механическим. Протестируйте разные варианты, чтобы найти оптимальный для себя.
