Разбор приборной панели Audi 80 B4 может показаться сложным, но пошаговая инструкция упростит эту задачу. В статье мы рассмотрим процесс демонтажа и сборки панели, что позволит заменить неисправные элементы и провести профилактику. Эти шаги будут полезны как опытным автолюбителям, так и новичкам, желающим самостоятельно обслуживать автомобиль и экономить на ремонте.

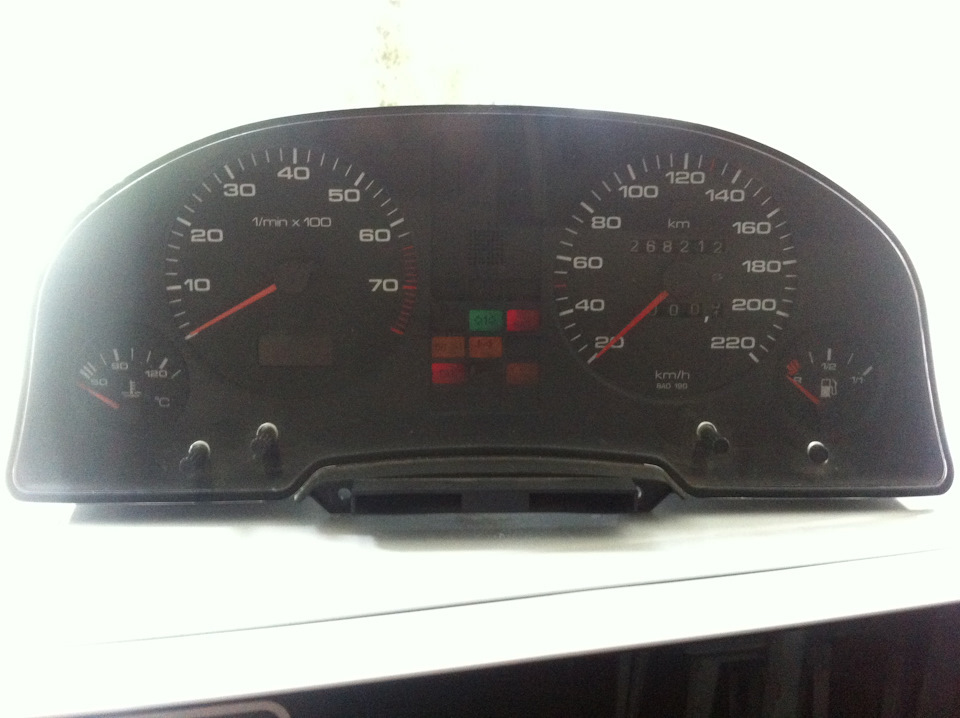

Одометр остановился . Разборка приборки и реанимация .

После этого переворачиваем устройство и откручиваем черную верхнюю часть с разъемом, которая крепится на трех винтах: один внизу и два вверху. Затем снимаем все болты, удерживающие плату по периметру, как показано на фото.

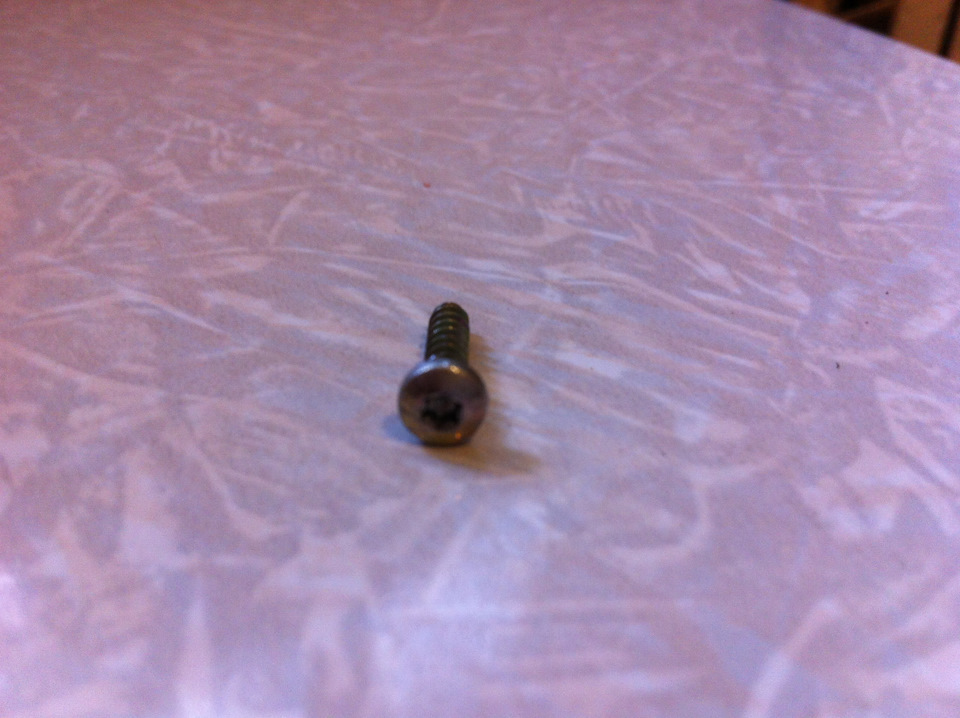

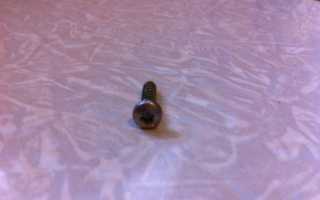

Болты имеют звездчатую форму и выглядят следующим образом:

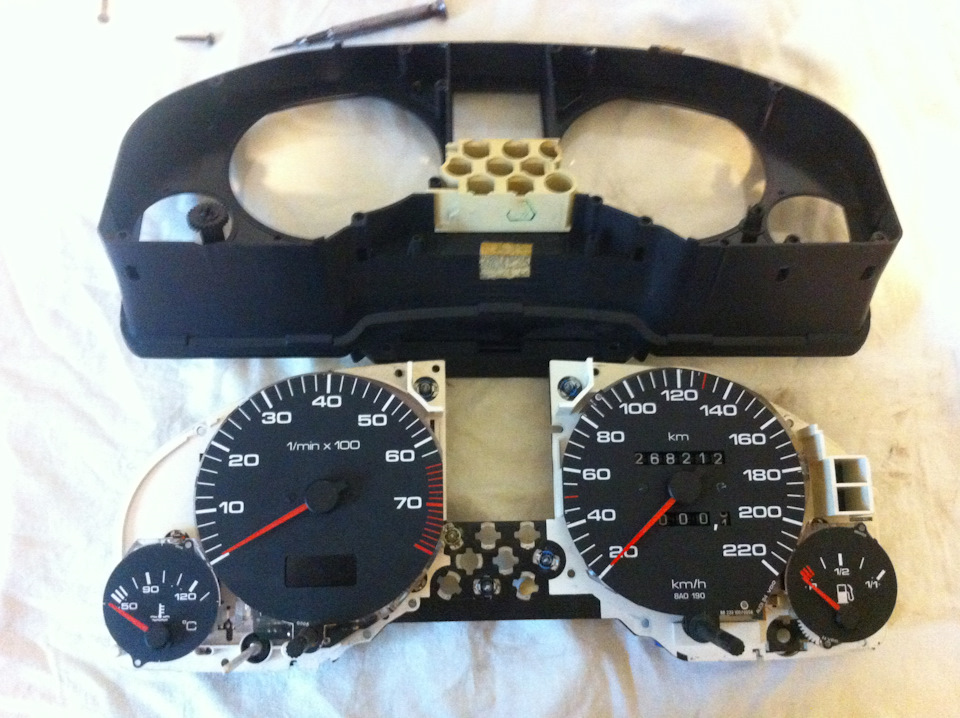

После того как все болты откручены, переворачиваем приборку и отделяем плату от корпуса.

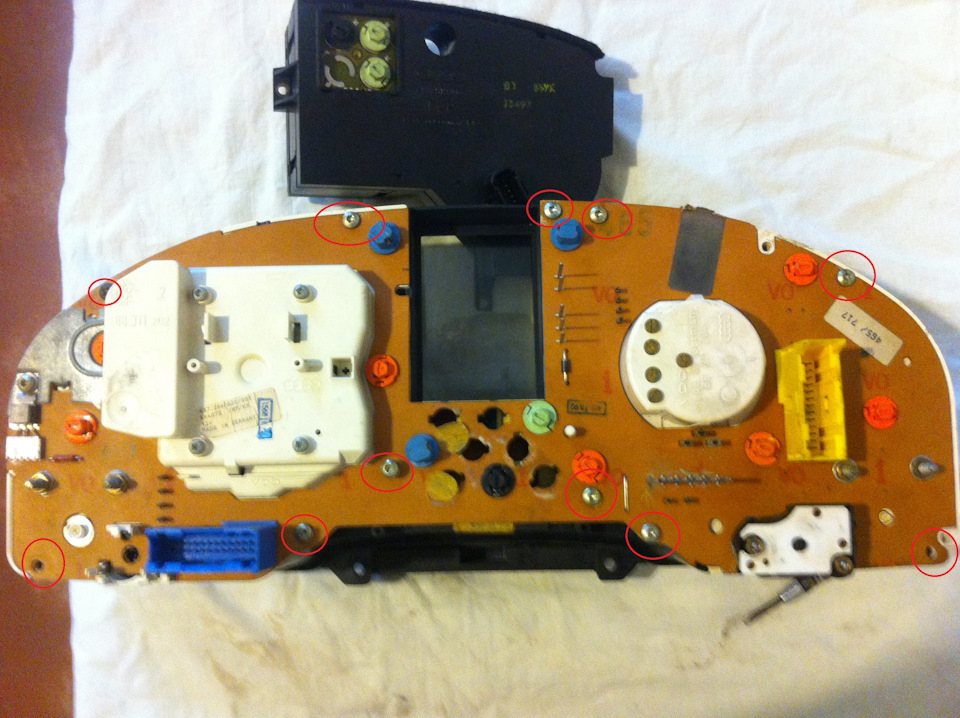

Далее переворачиваем плату и откручиваем четыре винта, которые фиксируют сам элемент спидометра.

Извлекаем спидометр из платы. Теперь нам нужно отсоединить стрелку. Изначально я планировал сломать систему и попытаться открутить болты, удерживающие электромоторчик с шестеренками, сняв накладку, не трогая стрелку. В итоге мне это удалось (я сделал разрез накладки около стрелки). Не забудьте, что накладка крепится двумя маленькими винтами по бокам от стрелки.

После всех этих манипуляций я заметил, что стрелка поднималась и опускалась. Проверяю: ставлю накладку на центр и ловлю риску — совпадает.

Теперь откручиваем винты, удерживающие электромоторчик с шестернями (отмечено на фото). Странно, но на донорской приборке три болта, а на моей — два (обе приборки VDO). Ну да ладно.

Но обмануть судьбу мне не удалось. На следующем фото я отметил шестеренку, которую нужно достать, но из-за того, что стрелка не была снята, плата с моторчиком могла быть отодвинута только на максимальное расстояние. Я пытался достать ее пинцетом — безуспешно.

Шестеренку мне достать не удалось, хотя некоторые утверждают, что им это удалось.

Постепенно приходя в себя после того, как испортил донорский спидометр, я дрожащими руками взял свой и, глядя на него, подумал: “Нет, нужно искать другой способ, чтобы ее снять”. Психуя, я бросил обе разобранные приборки и уехал по делам на пару часов.

Сверху — снятая вместе с осью стрелка с донора, снизу — правильно снятая с моей приборки.

Фух, полдела сделано. Продолжаем. Снимаю моторчик и достаю шестеренку, и что же? Она целая!

Как моя, так и с донора — обе целые.

Что делать? Я взял немного масла и смазал шестеренку.

Смазал слегка, так как до этого она была немного смазана. Хуже не будет.

Что дальше? Нужно как-то проверить. Я записал видео (все падает и вываливается, одной рукой снимать и крутить очень неудобно), но видно, что все работает.

Разборка приборной панели Audi 80 B4 требует внимательности и аккуратности. Эксперты рекомендуют начать с отключения аккумулятора, чтобы избежать короткого замыкания. Затем следует снять обшивку, аккуратно отщелкивая защелки, чтобы не повредить пластик. После этого необходимо открутить винты, фиксирующие панель, и аккуратно извлечь ее из посадочного места. Важно помнить, что при разборке могут быть подключены различные электрические разъемы, которые также нужно отключить. Специалисты подчеркивают, что стоит делать фотографии на каждом этапе, чтобы упростить процесс сборки. Наконец, при установке новой панели необходимо убедиться в правильности подключения всех проводов и разъемов, что обеспечит корректную работу всех приборов.

https://youtube.com/watch?v=8ZWTc54A8Dk

Как снять приборную панель на Ауди 80? Пошаговая инструкция

Здравствуйте, меня зовут Евгений, и я специалист по ремонту автомобилей. Сегодня я расскажу вам, как снять приборную панель на Audi 80. Это процедура, которая может показаться сложной, но с некоторыми инструментами и правильными указаниями она может быть выполнена даже непрофессионалом.

Интересные факты

Вот несколько интересных фактов о разборке приборной панели Audi 80 B4:

1. Скрытые крепления: При разборке приборной панели Audi 80 B4 важно знать, что некоторые крепления могут быть скрыты под декоративными элементами или обивкой. Это может потребовать использования специальных инструментов, таких как пластиковые лопатки, чтобы избежать повреждения панели.

2. Электрические соединения: При разборке панели необходимо быть осторожным с электрическими соединениями. Многие элементы, такие как датчики и подсветка, подключены через разъемы, которые могут быть хрупкими. Неправильное обращение с ними может привести к поломке, поэтому рекомендуется заранее сделать фотографии соединений для облегчения сборки.

3. Обновление компонентов: Разборка приборной панели предоставляет отличную возможность для обновления или замены устаревших компонентов, таких как лампочки подсветки или даже установка более современных мультимедийных систем. Это может значительно улучшить функциональность и внешний вид автомобиля, а также повысить комфорт вождения.

Эти факты могут помочь вам лучше подготовиться к процессу разборки и сделать его более эффективным.

https://youtube.com/watch?v=mgktFaN1hmo

Подготовка

Перед началом демонтажа приборной панели необходимо удостовериться, что автомобиль выключен. Рекомендуется также отсоединить аккумулятор, чтобы избежать риска повреждения электрической системы.

• Отвертка
• Плоскогубцы
• Пассатижи
• Пластиковая лопатка или палец

Снятие приборной панели

Процедура снятия приборной панели в Audi 80 включает несколько шагов:

1. Снимите рулевое колесо. Для этого отверните гайку фиксации рулевой колонки, после чего снимите руль. Ключевой момент здесь — не повредить спиральный кабель подушки безопасности.
2. Снимите панель приборов. Отсоедините все провода и шлейфы, которые подключены к панели приборов. Осторожно вытяните панель приборов, держа ее за края. В этот момент необходимо быть осторожным, чтобы не повредить приборы и провода.
3. Снимите вентиляционные решетки. Они могут быть установлены на приборной панели с помощью защелок или винтов. Тщательно просмотрите решетку и найдите способ ее снятия.
4. Снимите остальные панели. В Audi 80 могут быть установлены дополнительные панели, которые мешают доступу к приборной панели. Снимите их с помощью необходимых инструментов и осторожно отведите в сторону.

https://youtube.com/watch?v=Y0nRyMeO5d4

Заключение

Снятие приборной панели на Audi 80 может показаться непростой задачей, однако, при должной подготовке и внимательном выполнении всех этапов, это вполне осуществимо даже для начинающих. Не забывайте, что конструкции автомобилей могут немного различаться, поэтому всегда стоит обратиться к руководству пользователя или проконсультироваться с профессионалом, если у вас возникли сомнения или вопросы.

Надеюсь, что данная статья оказалась для вас полезной, и вы сможете без труда снять приборную панель на своей Audi 80. Удачи!

Все, что нужно знать о панели приборов владельцам автомобилей Ауди А4

Приборная панель выполняет информативную, функциональную, а также эстетическую нагрузку. В статье рассматривается панель приборов Ауди 80: расположение индикаторов, назначение, возможные поломки. Дается пошаговая инструкция, как отремонтировать приборный щиток.

Описание и расположение индикаторов и приборов на панели

Приборная панель Ауди 80 состоит из различных приборов, индикаторов и сигнализаторов.

Комбинация приборов Ауди 80

Все эти устройства предоставляют водителю актуальную информацию о техническом состоянии автомобиля, работе двигателя и других системах управления, поэтому важно, чтобы они были хорошо видны и информативны. Многие автовладельцы устанавливают светодиодную подсветку на щитке, что улучшает видимость в темное время суток и придает интерьеру уникальный стиль (автор видео — Никита Лосев).

Каждый водитель должен быть осведомлен о значении каждого значка или сигнализатора.

В Ауди 80 приборная панель позволяет получить следующую информацию о:

• текущем состоянии двигателя и систем управления;
• скорости движения автомобиля и оборотах двигателя;
• возможных неисправностях;
• правильности эксплуатации и т.д.

К основным контрольно-измерительным приборам можно отнести:

• спидометр;
• тахометр;
• индикатор уровня масла;
• контрольная лампа зарядки аккумулятора;
• индикатор температуры охлаждающей жидкости;
• одометр.

Комплектация приборной панели может варьироваться в зависимости от модели, например, Ауди 80 A4 и Ауди 80 B4 могут иметь различия. В ее состав могут входить различные рычаги, переключатели, а также измерительные и контрольные приборы.

Кроме того, приборная панель включает в себя управляющие элементы:

• подсветку;
• кнопки управления аудиосистемой;
• рычаг регулировки переднего света;
• настройку яркости.

Возможные неисправности

Неисправности приборки влекут за собой снижение информативности. Некорректные показания измерительных и контрольных приборов могут повлечь за собой аварийную ситуацию на дороге, поэтому следует следить за их исправностью.

Ниже перечислены возможные неполадки:

1. Не горит панель приборов, на нее не поступает напряжение. Это может быть из-за окисления контактов.
2. Гаснут лампочки, не работают приборы со шкалами измерения. Возможно, что окислились клеммы или контакты на плате приборки.
3. Отваливаются, трескаются контакты.
4. Неисправность платы.
5. Перегорели лампочки-индикаторы.
6. Скачут стрелки приборов. Причина, скорей всего, в микросхеме.
7. При неисправности стабилизатора не работают указатели температуры силового агрегата и давления масла.

Инструкция по монтажу и ремонту

Если указатели и приборы начали функционировать некорректно, а лампочки время от времени мигают, необходимо снять панель и провести ремонт.

Для этого следует выполнить следующие шаги:

1. Сначала необходимо снять верхнюю крышку под рулевым переключателем. Для этого открутите два винта снизу и потяните крышку вверх и на себя.
2. Затем следует демонтировать сам приборный щиток, открутив два винта.
3. Вытащите щиток, потянув его на себя. Чтобы полностью его снять, отключите все разъемы. Для отключения бортового компьютера (если он имеется) или блока миниконтроля, нажмите на усики. Перед отключением 26-контактного разъема поднимите защелку с помощью отвертки и откройте замок.
4. Открутив три винта, в зависимости от комплектации, снимите либо бортовой компьютер, либо блок миниконтроля.
5. Чтобы демонтировать плату приборов, необходимо сначала снять регулятор подсветки. Под ним находится винт, который крепит плату к корпусу.
6. На следующем этапе выкрутите все винты, которые крепят плату к корпусу, а также крепления указателей уровня топлива и температуры, и отсоедините разъем спидометра.
7. Потянув вверх, аккуратно снимите плату.
8. Далее проведите визуальный осмотр. Проверьте качество пайки и пропаяйте все подозрительные участки. Будьте осторожны, чтобы флюс не попал между лапками, так как это может нарушить нормальный контакт. Если флюс все же попал, удалите его иголкой и протрите спиртосодержащим раствором.
9. После завершения ремонта соберите все в обратном порядке.

Фотогалерея «Снятие и ремонт приборки»

Зная, как разбирается приборная панель, можно тюнинговать ее светодиодной подсветкой, заменить измерительные приборы. Это придаст ей индивидуальный вид.

Видео «Разборка приборной панели Ауди 80 B3 »

В данном видео демонстрируется процесс разборки приборной панели автомобиля Ауди 80 B3 (автор видео — Vasja Dusyn).

• Датчики системы контроля двигателя на Ауди 80: их характеристики и методы диагностики
• Предохранители Audi 80: расположение и инструкция по замене

Ремонт тахометра и панели приборов на автомобиле Ауди 80 Б4

Большая часть счастливых владельцев немецкого автомобиля Ауди 80 со временем начинает понимать всю необходимость в использовании тахометра. По важности этот прибор мало чем отличается от датчика температуры двигателя или уровня топлива. Стоящие на его законном месте часы не позволяют водителю тонко чувствовать работу двигателя и следить за его показателями.

Приобретать новую приборную панель достаточно накладно для автовладельца, к тому же её порой очень непросто отыскать в работоспособном состоянии. При наличии прямых рук самостоятельно установить тахометр ауди 80 б4 не составит труда, необходимо лишь строго следовать нехитрым инструкциям.

Причины замены часов в панели на тахометр

Приборная панель современных автомобилей предоставляет информацию о количестве оборотов двигателя, уровне топлива, температуре и множестве других значимых и менее значимых показателей. Многие водители считают это весьма удобным. В случае с Audi 80 B4, отсутствие тахометра можно исправить по нескольким причинам:

• по стрелке часов сложно оценить стабильность работы двигателя;
• тахометр помогает точно настроить холостой ход;
• с тахометром не нужно полагаться на слух для определения оборотов;
• стрелка на спидометре уже никого не удивит, а наличие рабочего тахометра — это совсем другое дело.

Как разобрать панель Audi b4

Замена часов на тахометр не отличается сложностью. При наличии небольшого опыта в пайке все работы можно выполнить в течение нескольких часов. При приобретении донора желательно брать приборку полностью, а не только тахометр — в противном случае могут возникнуть некоторые проблемы в подключении и поиске дополнительных радиодеталей.

Порядок действий следующий:

1. При помощи крестовой отвёртки необходимо открутить 2 самореза, благодаря которым удерживается верхняя крышка рулевой колонки в Audi 80.
2. Снять крышку и положить в сторону — она не пригодится до момента обратной сборки.
3. Под крышкой находится 2 самореза, крепящих саму приборку, их тоже следует выкрутить.
4. Затем следует развернуть приборную панель задней частью книзу, чтобы получить доступ к разъёмам.
5. Аккуратно отсоединить все фишки, идущие к датчикам топлива, температуры, мини-компьютера и так далее, не забывая отгибать пластиковые язычки, расположенные в середине разъёмов — они служат фиксаторами.
6. Снимать руль, как это делают некоторые, нет необходимости — достаточно вынуть панель через правую сторону. Перед этим необходимо не забыть открутить привод спидометра Audi 80 б4.
7. Далее откручиваются все болты, расположенные по периметру приборки, и гайки, держащие датчик температуры.
8. После этого снимается верхняя часть с панели.

На том этап разборки приборной панели закончен, и можно приступать непосредственно к замене часов и ремонту возникших неисправностей. Процесс сборки панели Ауди следует проводить в обратной последовательности.

Замена часов в приборке

Для начала следует взять донорскую панель от Audi 80 B4 — процесс её разборки может варьироваться в зависимости от того, планируете ли вы её дальнейшее использование, поэтому к этому этапу можно подойти менее осторожно.

1. Из донорской панели аккуратно выпаиваются четыре ножки, которые идут к тахометру, и две — к часам.
2. Далее эти ножки припаиваются на аналогичные места в панели, которую вы дорабатываете.
3. Чтобы обеспечить работу подсветки часов, необходимо установить перемычку между контактами, как это сделано на донорской панели.
4. С максимальной осторожностью и вниманием устанавливаем новый тахометр на место, обязательно попадая в только что припаянные ножки.
5. Если сборка прошла успешно с первого раза, следует выпаять стабилизатор питания с донорской приборной панели Audi V3 и установить его на то же место в ремонтируемой панели. В противном случае лампочки подсветки будут перегорать слишком часто.
6. Приборная панель Audi B4 собирается в обратном порядке и фиксируется на месте.
7. В завершение необходимо провести проверку и тестирование работоспособности доработанной приборной панели Audi 80. Также стоит проверить правильность показаний стрелок температуры и уровня топлива и, если потребуется, продолжить ремонт.

Если вы уже разобрали приборную панель, не лишним будет провести полную профилактику всех её элементов и устранить любые неисправности, возникшие в процессе эксплуатации.

Распространённые поломки приборки Audi б4 и b3

Многие владельцы Audi 80 замечают, что со временем перестаёт работать подсветка, стрелка топлива и температура двигателя живут своей жизнью, нередко при пустом баке не горит контрольная лампочка на панели. Обычно причина кроется в плохих контактах, появляющихся в месте возникновения микротрещин. Если отсутствующую подсветку ещё можно пережить, то температура и топливо являются важными показателями, которые необходимо постоянно контролировать. И если стрелка какого-либо из датчиков плавает или показывает абсолютно неверные значение, не стоит откладывать ремонт в долгий ящик.

К тому же приборная панель Ауди уже разобрана и ничто не мешает заняться тщательной ревизией всех компонентов.

Проверка и ремонт приборной панели

Вооружившись увеличительным стеклом, стоит внимательно исследовать все соединения, пайки и разъемы, уделяя особое внимание стабилизатору питания. Обычно неисправный стабилизатор имеет видимые повреждения на своем корпусе. Однако, если таких признаков нет, рекомендуется для уверенности перепаять его контакты, предварительно проверив его работоспособность.

Часто причиной неисправностей становятся кольцевые клеммы, от которых зависят температура, уровень топлива и подсветка панели в автомобилях Audi. Образование трещин в пайке этих клемм может привести к неправильным показаниям стрелок, что вызывает недовольство у владельца, а также к отключению подсветки.

Все подозрительные участки следует тщательно проверить и перепаять, иначе радость от исправно работающих стрелок температуры и уровня топлива в панели Audi может оказаться недолгой.

Доработка подсветки

Большая часть автовладельцев недовольны состоянием подсветки панели в Ауди 80. Яркая посередине, к краям она горит заметно тусклее, и если есть несколько сгоревших лампочек, тогда температура, уровень топлива и подсветка часов становятся едва видимыми.

Замена лампочек на более мощные приводит к оплавлению пластика, что впоследствии ещё сильнее снижает видимость. На помощь автолюбителям приходят современные технологии, если точнее, то светодиодное освещение.

При крайне низком энергопотреблении светодиод горит значительно ярче, к тому же предоставляется возможность выбора цвета свечения, без использования различных светофильтров.

Процедура ремонта ничем не отличается от процесса замены обычных лампочек, вдобавок существенно снизится нагрузка на стабилизатор питания в панели, известный своей неустойчивой работой.

К тому же использование подсветки другого цвета станет отличным способом немного изменить интерьер внутри салона Audi 80, придав ему индивидуальности. Подобным способом можно впоследствии изменить освещение остальных приборов управления в салоне автомобиля.

Советы по уходу и профилактике приборной панели

Приборная панель Audi 80 B4, как и любая другая часть автомобиля, требует регулярного ухода и профилактики для обеспечения её долговечности и функциональности. Правильное обращение с панелью не только продлевает срок её службы, но и способствует улучшению общего состояния автомобиля. Вот несколько советов, которые помогут вам сохранить приборную панель в идеальном состоянии.

• Регулярная чистка: Используйте мягкую ткань или специальную щетку для удаления пыли и грязи с поверхности панели. Избегайте абразивных материалов, которые могут повредить покрытие. Для более тщательной очистки можно использовать специальные средства для ухода за автомобилем, которые не содержат агрессивных химикатов.
• Защита от ультрафиолета: Ультрафиолетовые лучи могут вызывать выцветание и трещины на пластике. Используйте защитные средства, содержащие UV-фильтры, чтобы предотвратить повреждение. Также рекомендуется паркуйте автомобиль в тени или использовать солнцезащитные экраны.
• Избегайте резких температурных изменений: Резкие перепады температуры могут негативно сказаться на состоянии приборной панели. Старайтесь не оставлять автомобиль на солнце в жаркую погоду и не оставляйте его на морозе без необходимости. Это поможет избежать деформации и трещин.
• Проверка креплений: Регулярно проверяйте крепления и соединения приборной панели. Если вы заметили, что панель начала скрипеть или шатается, это может быть признаком того, что крепления ослабли. В таком случае лучше всего обратиться к специалисту для их подтяжки или замены.
• Использование защитных чехлов: Если вы часто используете автомобиль, подумайте о приобретении защитного чехла для приборной панели. Это поможет предотвратить механические повреждения и загрязнения, особенно если в автомобиле часто находятся дети или животные.
• Своевременный ремонт: Если вы заметили какие-либо повреждения на приборной панели, такие как трещины или царапины, не откладывайте их устранение. Чем быстрее вы отреагируете, тем меньше вероятность того, что повреждение станет серьезной проблемой.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы приборной панели Audi 80 B4 и сохранить её внешний вид на протяжении многих лет. Уход за автомобилем — это не только забота о его техническом состоянии, но и о его эстетике, что в конечном итоге влияет на ваше удовольствие от вождения.

Вопрос-ответ

Какие инструменты понадобятся для разборки приборной панели Audi 80 B4?

Для разборки приборной панели Audi 80 B4 вам понадобятся следующие инструменты: отвертки (плоская и крестовая), торцевые ключи, пластиковые лопатки для снятия обшивки, а также, возможно, пинцет для работы с мелкими деталями. Также рекомендуется иметь под рукой фонарик для лучшей видимости в труднодоступных местах.

Сколько времени занимает разборка приборной панели?

Время, необходимое для разборки приборной панели, может варьироваться в зависимости от опыта механика и состояния автомобиля. В среднем, процесс может занять от 1 до 3 часов. Если вы делаете это впервые, лучше выделить больше времени, чтобы не спешить и не повредить детали.

Что делать, если некоторые крепления не поддаются?

Если некоторые крепления не поддаются, не применяйте чрезмерную силу, чтобы избежать повреждения. Попробуйте использовать проникающее масло, чтобы ослабить застрявшие элементы. Также можно аккуратно постучать по креплению или использовать пластиковую лопатку для создания зазора. Если проблема сохраняется, стоит обратиться к руководству по ремонту или к специалисту.

Советы

СОВЕТ №1

Перед началом разборки приборной панели убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, плоскогубцы и специальные ключи. Это поможет избежать лишних задержек и упростит процесс.

СОВЕТ №2

Запоминайте или фотографируйте порядок снятия деталей. Это поможет вам не запутаться при сборке панели обратно и обеспечит правильное размещение всех элементов.

СОВЕТ №3

Обязательно отключите аккумулятор перед началом работы. Это не только предотвратит случайное замыкание, но и защитит электронные компоненты вашего автомобиля.

СОВЕТ №4

При разборке будьте осторожны с пластиковыми креплениями и защелками, так как они могут легко сломаться. Используйте пластиковые инструменты для снятия, чтобы минимизировать риск повреждений.
