Гипоидная передача — уникальный механизм, который сочетает преимущества зубчатых передач и эффективно передает энергию в различных устройствах, от автомобилей до промышленных машин. В этой статье рассмотрим принцип работы гипоидной передачи, ее конструктивные особенности и преимущества по сравнению с другими типами передач. Понимание работы гипоидной передачи будет полезно как специалистам в машиностроении, так и интересующимся технологиями в автомобильной и промышленной сферах.
Что и как изменяется
Передача крутящего момента от одного узла к другому осуществляется с использованием валов и зубчатых шестерен. Зубья могут иметь различные формы:
- цилиндрическую;
- коническую;
- гипоидную.

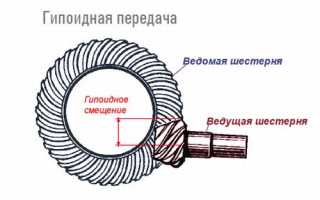

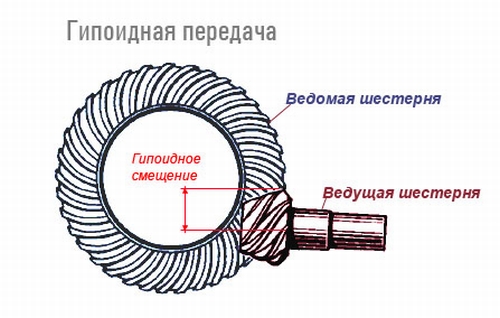

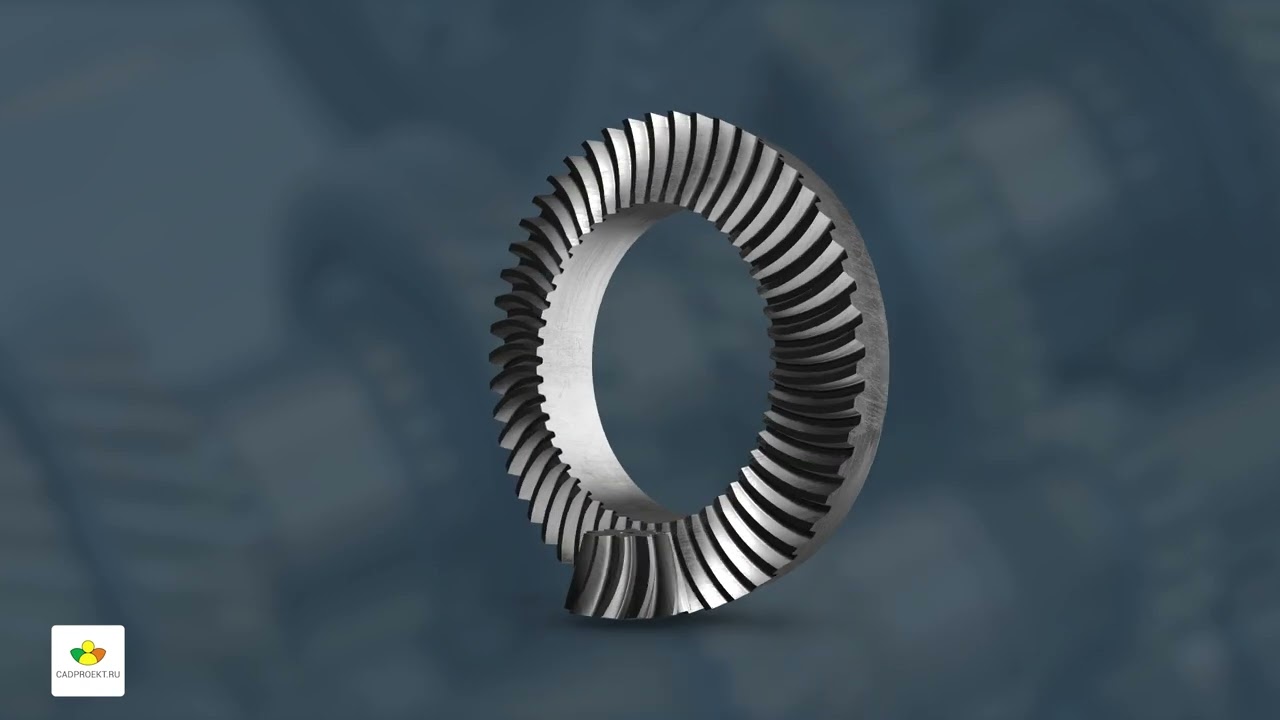

На иллюстрации представлен вид гипоидной шестерни.
Количество зубьев и их расположение могут изменяться, что позволяет регулировать направление и величину передаваемого момента. Устройство, выполняющее эту задачу, называется редуктором.
Гипоидная передача представляет собой сложный механизм, который обеспечивает передачу вращения между валами, расположенными под углом друг к другу. Эксперты отмечают, что основным достоинством гипоидных передач является их высокая эффективность и способность выдерживать значительные нагрузки при компактных размерах. Благодаря особенностям зубчатого зацепления, где зубья одного колеса наклонены относительно зубьев другого, достигается плавная работа и снижение вибраций.
Специалисты также подчеркивают, что гипоидные передачи широко применяются в автомобильной промышленности, особенно в трансмиссиях, где необходимы высокая надежность и долговечность. Однако, несмотря на свои преимущества, такие передачи требуют тщательного расчета и подбора материалов, чтобы избежать износа и обеспечить долговечность. В целом, гипоидные передачи являются важным компонентом современных механических систем, объединяя в себе инновационные технологии и высокую производительность.
Гипоидная передача представляет собой сложный механизм, который используется для передачи вращающего момента между не параллельными осями. Эксперты отмечают, что основное преимущество гипоидных передач заключается в их способности обеспечивать плавную и тихую работу, что делает их идеальными для применения в автомобилях и других транспортных средствах.
В отличие от обычных зубчатых передач, гипоидные имеют особую форму зубьев, что позволяет им взаимодействовать под углом. Это снижает уровень шума и вибраций, а также увеличивает срок службы деталей. Специалисты подчеркивают, что гипоидные передачи также способны передавать большие нагрузки, что делает их незаменимыми в тяжелой промышленности и в производстве высокопроизводительных автомобилей.
Однако, несмотря на свои преимущества, гипоидные передачи требуют более сложного процесса производства и настройки, что может увеличить стоимость. Тем не менее, их эффективность и надежность делают их популярным выбором в различных отраслях.

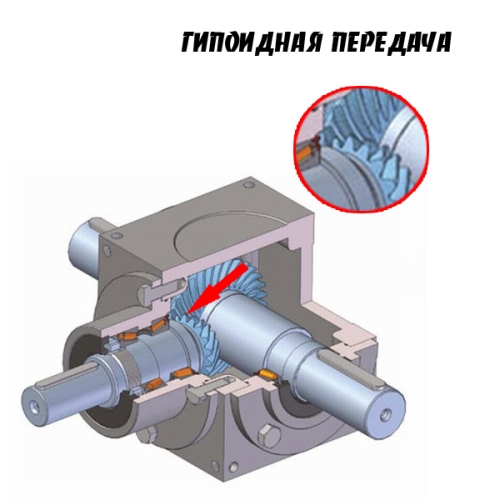

Гипоидная передача редуктора
По сути дела, с помощью редуктора в автомобиле происходят все изменения передаваемого от двигателя к колесам усилия. Та же самая КПП – это редуктор, в котором благодаря соединению различных пар шестеренок, имеющих разное количество зубьев, величина усилия изменяется по-разному. Другим элементом, где происходит изменение момента по направлению и величине, необходимо считать гипоидную главную передачу (ГП).
Просто в порядке напоминания – ГП предназначена для смены направления распространения крутящего момента (с осевого на перпендикулярное) на автомобиле, а также изменения его величины. Она может быть выполнена на шестернях любого типа, но в современных машинах обычно используется гипоидная передача, которая входит в состав редуктора заднего моста.
Почему для него применяется именно такая передача? Это обусловлено присущими ей особенностями, среди которых необходимо отметить:
Читайте также:
- меньшие габариты при тех же характеристиках по отношению к другим типам шестеренок, которые могут использоваться в конструкции такого редуктора;
- уменьшенная нагрузка, прикладываемая к одному зубу, что обеспечивает надежную работу шестерен, а также позволяет им передавать большую нагрузку и служить при этом более длительное время;
- меньший уровень шума благодаря тому, что одновременно несколько зубьев находятся в зацеплении;
- возможность понижения центра масс автомобиля из-за того, что ГП выполняется со смещением.
Однако стоит отметить и недостатки, которые возможны у редуктора, в котором используется гипоидная передача. К ним стоит отнести повышенную вероятность заедания, возникающую из-за скольжения вдоль линии контакта. Для уменьшения этого, при изготовлении, гипоидные шестерни проходят специальную обработку. Водителям во избежание подобных неприятностей стоит применять только специальные сорта масла — трансмиссионные.
Использование в ГП гипоидных шестерней, в современном легковом автомобиле, стало общепринятой практикой. Отказ от шестерней любого другого типа, при построении подобного узла, обусловлен теми преимуществами, которые обеспечивает применение подобных шестерней.
| Компонент гипоидной передачи | Функция | Преимущества/Недостатки |
|---|---|---|
| Коническая шестерня (ведущая) | Передает вращение от двигателя к ведомой шестерне. | Преимущества: Компактность, высокая передаточная способность. Недостатки: Сложность изготовления, повышенный износ при неправильной смазке. |
| Коническая шестерня (ведомая) | Принимает вращение от ведущей шестерни и передает его на выходной вал. | Преимущества: Компактность, высокая передаточная способность. Недостатки: Сложность изготовления, повышенный износ при неправильной смазке. |
| Ось вращения (ведущая и ведомая) | Обеспечивает вращение шестерен. Оси смещены относительно друг друга. | Преимущества: Позволяет снизить высоту конструкции. Недостатки: Усложняет конструкцию подшипниковых узлов. |
| Подшипники | Обеспечивают вращение шестерен с минимальным трением. | Преимущества: Обеспечивают плавность хода и долговечность. Недостатки: Требуют регулярной смазки и обслуживания. |
| Смазка | Снижает трение и износ между шестернями. | Преимущества: Увеличивает срок службы передачи. Недостатки: Неправильный выбор смазки может привести к преждевременному износу. |
| Корпус | Защищает механизм от внешних воздействий и обеспечивает жесткость конструкции. | Преимущества: Защита от повреждений и загрязнений. Недостатки: Может увеличивать вес и габариты. |
| Аспект | Описание | Преимущества |
|---|---|---|
| Определение | Тип конической зубчатой передачи, где оси ведущей и ведомой шестерен не пересекаются, а смещены относительно друг друга. | Позволяет опустить карданный вал, уменьшая высоту центра тяжести автомобиля. |
| Конструкция | Ведущая шестерня (гипоидная) имеет смещенную ось вращения относительно ведомой шестерни (коронной). Зубья шестерен имеют сложную форму, обеспечивающую плавное зацепление. | Компактность, возможность передачи больших крутящих моментов. |
| Принцип работы | Зацепление происходит не только по профилю зуба, но и по его длине, что создает скользящее движение между зубьями. | Повышенная прочность и долговечность, снижение шума и вибраций. |
| Смазка | Требует специального гипоидного масла с противозадирными присадками из-за высокого давления и скольжения между зубьями. | Обеспечивает защиту от износа и перегрева, продлевает срок службы передачи. |
| Применение | Широко используется в главных передачах ведущих мостов автомобилей, особенно заднеприводных и полноприводных. | Позволяет снизить высоту пола автомобиля, улучшить аэродинамику и устойчивость. |
| Особенности | Высокая нагрузка на зубья, необходимость точной регулировки зацепления, чувствительность к качеству смазки. | Обеспечивает высокую эффективность передачи мощности при компактных размерах. |
Интересные факты
Гипоидная передача представляет собой уникальный вид зубчатой передачи, который находит применение в различных механизмах, включая автомобили и промышленные устройства. Вот несколько интересных аспектов, связанных с гипоидными передачами:
- Наклон осей: Гипоидные передачи отличаются от стандартных конических передач тем, что оси вращения шестерни и зубчатого колеса не пересекаются. Это свойство позволяет создавать более компактные конструкции и снижать уровень вибраций, что делает их идеальными для использования в автомобильных трансмиссиях.
- Увеличенная прочность и долговечность: Благодаря особенностям зубчатого зацепления, гипоидные передачи способны передавать значительные нагрузки и обеспечивать более плавную работу. Это связано с тем, что контакт между зубьями происходит на большей площади, что уменьшает износ и продлевает срок службы.
- Эффективность и экономия топлива: Гипоидные передачи могут демонстрировать большую эффективность по сравнению с традиционными коническими передачами, особенно при высоких нагрузках. Это может привести к снижению расхода топлива в автомобилях, что делает их привлекательными для производителей, стремящихся повысить экономичность своих моделей.
Преимущества и недостатки гипоидных передач
Гипоидные передачи представляют собой один из типов зубчатых передач, которые используются для передачи вращающего момента между валами, расположенными под углом друг к другу. Они обладают уникальными характеристиками, которые делают их популярными в различных областях, включая автомобильную промышленность и промышленное оборудование. Рассмотрим подробнее преимущества и недостатки гипоидных передач.
Преимущества гипоидных передач
- Высокая эффективность: Гипоидные передачи обеспечивают более гладкую передачу мощности по сравнению с другими типами, такими как цилиндрические или конические. Это объясняется тем, что зубья гипоидных шестерен обладают большей площадью контакта, что снижает износ и повышает общую эффективность передачи.
- Компактность: Гипоидные передачи позволяют создавать более компактные конструкции, так как они способны передавать мощность под углом, что уменьшает размеры агрегатов. Это особенно актуально в автомобилестроении, где пространство является ограниченным ресурсом.
- Низкий уровень шума: Благодаря своей конструкции и большому количеству точек контакта, гипоидные передачи функционируют тише, чем другие типы передач. Это делает их идеальными для применения в автомобилях и других устройствах, где уровень шума имеет значение.
- Устойчивость к нагрузкам: Гипоидные передачи могут выдерживать значительные нагрузки и крутящие моменты, что делает их подходящими для тяжелых условий эксплуатации, таких как в строительной технике или горнодобывающей отрасли.
Недостатки гипоидных передач
- Сложность конструкции: Гипоидные передачи имеют более сложную конструкцию по сравнению с другими типами передач, что может привести к более высоким затратам на производство и обслуживание. Это также требует более точной обработки деталей, что увеличивает стоимость.
- Потребность в смазке: Для обеспечения долговечности и надежности работы гипоидных передач необходимо использовать качественные смазочные материалы. Неправильный выбор или недостаток смазки может привести к быстрому износу и поломке передачи.
- Чувствительность к регулировке: Гипоидные передачи требуют точной регулировки зазоров между зубьями для обеспечения оптимальной работы. Неправильная регулировка может привести к снижению эффективности и увеличению износа.
- Стоимость: Из-за сложности конструкции и высоких требований к производству гипоидные передачи могут быть дороже, чем другие типы передач. Это может стать ограничивающим фактором для их использования в некоторых приложениях.
В заключение, гипоидные передачи обладают как значительными преимуществами, так и определенными недостатками. Их выбор зависит от конкретных условий эксплуатации и требований к передаче мощности. При правильном использовании и обслуживании гипоидные передачи могут обеспечить высокую эффективность и надежность работы в различных механизмах.
Применение гипоидных передач в различных отраслях
Гипоидные передачи находят широкое применение в различных отраслях благодаря своим уникальным характеристикам, которые обеспечивают высокую эффективность и надежность работы механизмов. Они используются в автомобилестроении, промышленности, а также в аэрокосмической и робототехнической сферах.
В автомобилестроении гипоидные передачи применяются в трансмиссиях легковых и грузовых автомобилей. Их основное преимущество заключается в возможности передачи больших крутящих моментов при компактных размерах. Это особенно важно для современных автомобилей, где пространство под капотом ограничено. Гипоидные передачи обеспечивают плавный и тихий ход, что повышает комфорт водителя и пассажиров. Кроме того, они способствуют снижению потерь на трение, что, в свою очередь, улучшает топливную экономичность.
В промышленности гипоидные передачи используются в редукторах и приводах различных машин и механизмов. Они позволяют передавать движение с высокой точностью и надежностью, что критично для таких процессов, как обработка металлов, упаковка и конвейерные системы. Гипоидные передачи также находят применение в станках с числовым программным управлением (ЧПУ), где требуется высокая точность позиционирования и стабильная работа на больших скоростях.
Аэрокосмическая отрасль также активно использует гипоидные передачи, особенно в системах управления полетом и приводах различных механизмов. Здесь важна высокая надежность и долговечность, так как работа в условиях повышенных нагрузок и вибраций требует от компонентов максимальной прочности. Гипоидные передачи способны выдерживать такие условия, обеспечивая стабильную работу систем.
В робототехнике гипоидные передачи применяются в приводах манипуляторов и мобильных роботов. Их способность передавать большие крутящие моменты при малых размерах делает их идеальными для создания компактных и мощных приводов. Это позволяет роботам выполнять сложные задачи с высокой точностью и эффективностью, что особенно важно в производственных и медицинских приложениях.
Таким образом, гипоидные передачи являются важным элементом в различных отраслях, обеспечивая надежность, эффективность и высокую производительность механизмов. Их уникальные характеристики делают их незаменимыми в современных технологиях, где требования к качеству и эффективности постоянно растут.
Вопрос-ответ
Как работают гипоидные передачи?
Гипоидные передачи – это тип передач, сочетающий в себе особенности конических и червячных передач, характеризующийся непересекающимися осями со смещением, что обеспечивает более высокие передаточные числа. Они имеют криволинейные косые зубья, обеспечивающие плавный контакт по всей поверхности зубьев.
Чем отличается гипоидная передача от обычной?
Гипоидная (или гиперболоидная) передача отличается от классической зубчатой криволинейной формой зубьев, которые изгибаются по гиперболе. Она применяется исключительно в узлах, где оси зубчатых колёс скрещиваются. Важной особенностью является наличие гипоидного смещения осей.
Как работает гипоидный редуктор?
Гипоидный редуктор используют для передачи вращения между скрещивающимися валами. Это механизм, в котором оси шестерен пересекают плоскость кольцевой шестерни в той точке, которая находится ниже оси и выше внешнего края кольцевой шестерни. Или же, наоборот – в точке выше оси и ниже внешнего края кольцевой шестерни.
Чем отличается гипоидный мост от обычного?
Благодаря наличию дополнительного продольного скольжения между зубьями гипоидные передачи работают более плавно по сравнению с коническими, отличаются хорошей прирабатываемостью зубьев и меньшей шумностью. Возможность проектирования и изготовления для произвольного угла скрещивания осей шестерни и колеса.
Советы
СОВЕТ №1
Изучите основные принципы работы гипоидной передачи. Понимание механики и конструкции поможет вам лучше осознать, как эта система передает крутящий момент и как она отличается от других типов передач, таких как спиральные или прямозубые.
СОВЕТ №2
Обратите внимание на преимущества гипоидных передач, такие как высокая эффективность и возможность передачи больших нагрузок. Это знание поможет вам оценить, в каких случаях использование гипоидной передачи будет наиболее целесообразным.
-
Читайте также:
СОВЕТ №3
Регулярно проводите техническое обслуживание и проверку состояния гипоидной передачи. Это поможет избежать преждевременного износа и поломок, что особенно важно для автомобилей и промышленного оборудования.
СОВЕТ №4
Изучите различные области применения гипоидных передач, такие как в автомобилестроении и в промышленности. Это расширит ваши знания и поможет понять, как данная технология используется в реальных условиях.
