Как объединить отрезки в компас 3д

В трехмерном моделировании, особенно в Компас 3D, умение объединять отрезки — ключевой навык для создания точных моделей. Эта статья объяснит процесс объединения отрезков, что упростит вашу работу и повысит качество проектов. Вы узнаете о методах и инструментах в Компас 3D, что поможет оптимизировать моделирование и избежать распространенных ошибок.

Как в Компасе объединить линии?

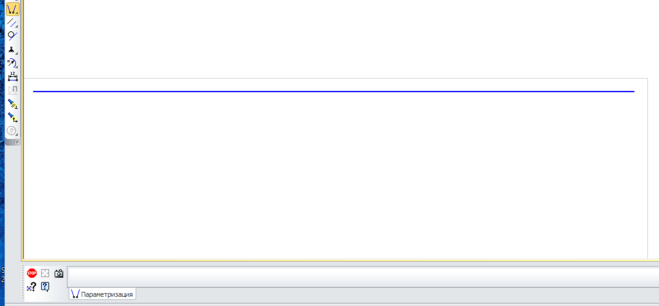

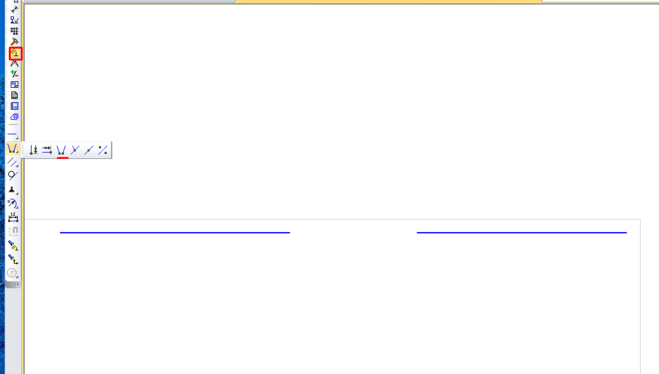

Для автоматического соединения линий необходимо воспользоваться командой “Объединить точки”, расположенной на панели инструментов “Параметризация”. Затем выберите две точки, которые нужно соединить.

На практике проще всего просто перетащить две линии мышкой.

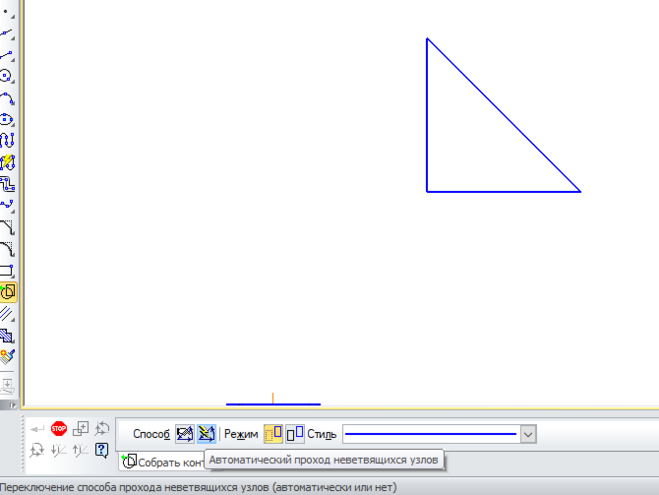

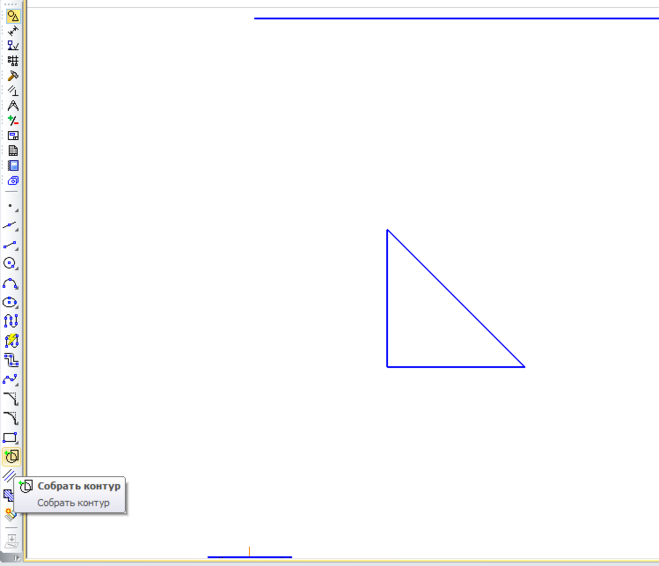

Чтобы создать контур, используется команда “Контур” на панели “Геометрия”. Выделенные соединенные линии объединятся в одну фигуру.

В программе Компас легко определить площадь любой фигуры, независимо от ее формы. Конечно, можно посчитать площадь вручную, но возникают трудности, когда речь идет о криволинейных фигурах.

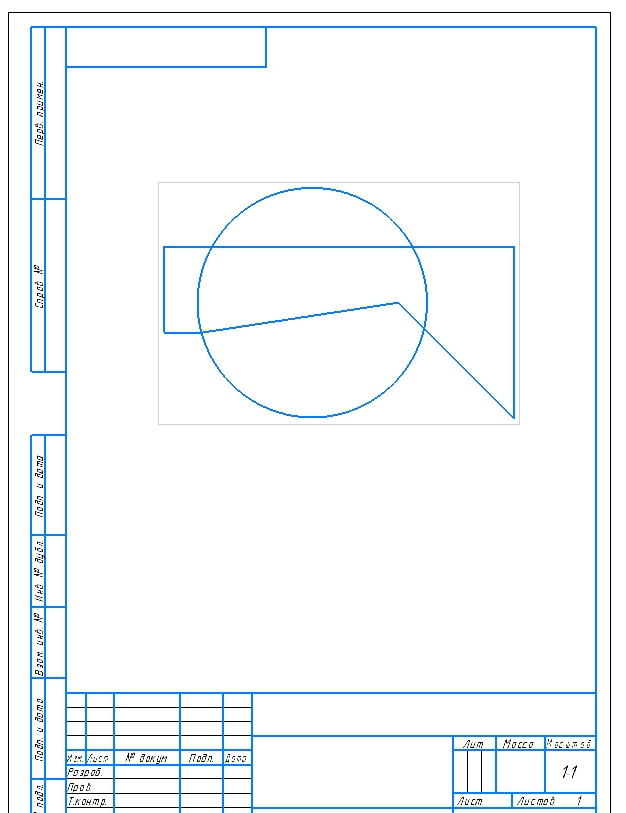

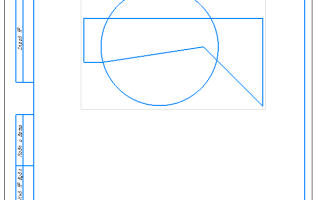

Для примера я нарисовала такую фигуру. Давайте выясним ее площадь.

Как узнать площадь фигуры в Компасе?

Для этого переходим на панель “Измерения”.

Здесь находим команду “Площадь” и выбираем ее.

Кликаем внутри фигуры, и в открывшемся окне будет указана ее площадь.

Читайте также:

Как снять панель приборов на ман тгс

Чтобы изменить ориентацию листа в программе “Компас 3D”, не потребуется много усилий. Я покажу, как быстро повернуть лист в “Компасе”.

На стандартной панели нужно найти кнопку “Менеджер документа”. Нажимаем на нее.

В открывшемся окне изменяем ориентацию листа с вертикальной на горизонтальную. Достаточно один раз щелкнуть на иконку листа для изменения его положения.

Затем нажимаем “ОК”.

Для этого нужно изменить параметры первого листа чертежа.

Заходим в “Сервис” — “Параметры”. На вкладке “Текучий чертеж” ищем раздел “Параметры первого листа” — “Оформление” (см. изображение).

Напротив графы “Название” есть кнопка с тремя точками, нажимаем на нее. В окне “Выберите оформление” выбираем оформление номер 15 “Без оформления”. После этого нажимаем “ОК” дважды.

При попытке открыть файл чертежа, сборки, модели или спецификации может возникнуть ошибка “Не удалось открыть документ”. Почему это происходит? Как ее устранить?

Ошибка “Не удалось открыть файл” часто возникает при попытке открыть файл из сторонних источников.

Читайте также:

Как отключить блокировку стартера на сигнализации starline

Эта проблема может возникнуть при открытии форматов, которые не поддерживаются в “Компасе”.

Также ошибка может возникнуть, если вы пытаетесь открыть файлы, сохраненные в более поздних версиях программы “Компас”. Например, файл, сохраненный в 17 версии, не откроется в 16.

Чтобы открыть такой файл, необходимо пересохранить его в более ранней версии.

Подойдет 5 версия программы Компас или любая предыдущая версия.

Цвет линии, ее толщину и стиль в программе Компас можно изменить. Для этого выполните следующие действия:

Выделите все линии, цвет которых хотите изменить.

Щелкните правой кнопкой мыши и выберите “Изменить стиль”.

Затем выберите “Менеджер стилей”.

Далее нажмите на кнопку “1” для создания нового стиля.

Читайте также:

Как считать ошибки абс с помощью елм 327

Придумайте название для нового стиля, чтобы потом его легко находить. Укажите прототип (линию, которая будет похожа на вашу новую), задайте ей цвет.

После сохранения новый стиль появится в списке. Теперь, когда вы захотите изменить линии на чертеже на линии с названием “Новая” (так я назвала её для примера), это можно сделать очень просто. Достаточно найти вкладку “Изменить стиль”.

Объединение отрезков в Компас 3D является важной задачей для оптимизации проектирования и упрощения работы с моделями. Эксперты отмечают, что для достижения наилучших результатов необходимо использовать функции редактирования, такие как “Объединить” или “Слияние”. Эти инструменты позволяют не только соединять отрезки, но и сохранять целостность геометрии, что особенно важно при создании сложных конструкций.

Кроме того, специалисты рекомендуют внимательно следить за параметрами соединяемых элементов, чтобы избежать возникновения ошибок в дальнейшем. Использование слоев и группировки объектов также может значительно упростить процесс работы. Важно помнить, что правильное объединение отрезков не только улучшает визуализацию модели, но и облегчает ее дальнейшую модификацию и анализ.

https://youtube.com/watch?v=4Q2kwL3okhc

КОМПАС-3D v21

Для построения цепочки объектов из отрезков и/или дуг выполните следующие действия.

1. Вызовите команду Автолиния .

Способы вызова команды

• Черчение — Геометрия — Автолиния

• Инструменты эскиза — Геометрия — Автолиния

• Главное меню: Черчение — Автолиния

• Контекстная панель в графической области эскиза: кнопка Автолиния

Читайте также:

Интерфейс rs 232 что это

• Найдите и запустите команду с помощью поля поиска в строке Главного меню

2. Задайте тип первого создаваемого сегмента цепочки, нажав нужную кнопку в группе Тип сегмента Панели параметров:

Отрезок ,

Дуга .

3. Постройте первый сегмент цепочки. Для этого задайте начальную и конечную точки сегмента, а при построении дуги также точку на ней.

Если начальная (конечная) точка указана вне фантома сегмента, то положение начала (конца) объекта определяется как проекция указанной точки на фантом.

Создаваемый сегмент может быть расположен определенным образом относительно другого объекта или объектов — прямолинейных объектов (отрезков, прямых, осей) и кривых (окружностей, эллипсов, дуг).

Чтобы выбрать нужные объекты, нажмите кнопку Выбор базового объекта и укажите их до задания последней точки. Названия выбранных объектов появятся в поле Объект .

Вы также можете выбрать нужный объект, отключив привязки, мешающие указанию объекта, например, привязку Точка на кривой .

При указании объектов способ построения сегмента определяется системой автоматически в зависимости от того, какие объекты указаны. Например, если во время построения отрезка указан прямолинейный объект, то отрезок может быть параллелен или перпендикулярен ему. Это определяется направлением движения курсора. В тех случаях, когда возможно несколько вариантов построения объектов, автоматически выбирается вариант, ближайший к точке указания объекта.

Способы построения первого сегмента цепочки подробно описаны в разделах Способы построения первого отрезка и Способы построения первой дуги.

При построении сегмента цепочки в графической области отображается его фантом. Он появляется после указания первой точки сегмента или объекта, определяющего его положение.

Во время построения сегмента цепочки на Панели параметров отображаются поля параметров этого объекта: координаты начальной и конечной точек, длина и угол (для отрезка), радиус или диаметр (для дуги). Эти поля используются так же, как при создании отрезков и дуг с помощью специальных команд. Например, отрезок можно построить, указав его начальную точку, длину и угол наклона, а при построении дуги можно вместо точки на дуге задать ее радиус/диаметр.

4. После создания объекта система ожидает построения следующего объекта того же типа. При необходимости выберите другой тип для второго сегмента цепочки.

5. Начальная точка второго сегмента уже задана — это конечная точка первого сегмента. Остальные параметры — объект, определяющий положение сегмента, конечная точка, точка на кривой (при создании дуги) — задаются аналогично первому сегменту.

При создании второго и всех последующих сегментов доступны способы построения, описанные в разделах Способы построения последующих отрезков и Способы построения последующих дуг.

6. Аналогично создайте все необходимые сегменты цепочки.

7. Если требуется начать новую цепочку объектов, нажмите кнопку Начать новый ввод . Построение текущей цепочки завершится. Следующий создаваемый объект будет первым сегментом новой цепочки.

8. После построения всех необходимых цепочек объектов завершите работу команды, нажав кнопку Завершить .

При необходимости вы можете использовать команду Автолиния для создания отдельных (т.е. не соединенных вершинами) отрезков и дуг. Для этого отключите опцию Непрерывный ввод объектов на Панели параметров. В таком случае конечная точка предыдущего сегмента уже не используется в качестве начальной точки следующего — ее нужно указывать явно.

Каждый объект цепочки, построенной командой Автолиния , может иметь свой стиль. Для выбора нужного стиля используется список Стиль . Подробнее о выборе стиля объекта.

Способ объединения	Инструмент/Команда	Описание
Объединение в один контур (замкнутый или разомкнутый)	“Объединить отрезки” (в режиме эскиза)	Выделяет несколько отрезков, дуг, сплайнов и объединяет их в единый контур. Полезно для создания замкнутых контуров для выдавливания или вращения, а также для упрощения редактирования.
Создание полилинии из отрезков	“Полилиния” (в режиме эскиза)	Позволяет последовательно соединять отрезки, дуги и сплайны в единую полилинию. Каждый сегмент полилинии остается отдельным объектом, но они связаны между собой. Удобно для создания сложных траекторий.
Слияние граней (для 3D-моделей)	“Слияние граней” (в режиме моделирования)	Если отрезки являются рёбрами 3D-моделей, и вы хотите объединить их в одну грань, это возможно только при условии, что эти рёбра лежат в одной плоскости и образуют замкнутый контур. Инструмент “Слияние граней” позволяет объединить несколько плоских граней в одну.
Использование булевых операций (для 3D-моделей)	“Объединение” (в режиме моделирования)	Если отрезки являются частью разных 3D-тел, и вы хотите объединить эти тела в одно, используйте булеву операцию “Объединение”. Это не объединяет сами отрезки, а создает новое тело, включающее в себя объединенные объемы исходных тел.
Создание составного объекта (для 3D-моделей)	“Составной объект” (в режиме моделирования)	Позволяет объединить несколько 3D-объектов в один логический объект, не изменяя их геометрию. Это удобно для группировки элементов и управления ими как единым целым, но отрезки внутри каждого объекта остаются отдельными.

Интересные факты

Вот несколько интересных фактов о том, как объединять отрезки в программе Компас 3D:

Инструмент “Объединение”: В Компас 3D существует специальный инструмент для объединения отрезков, который позволяет не только соединять линии, но и автоматически создавать замкнутые контуры. Это особенно полезно при создании сложных 2D-форм, так как упрощает процесс моделирования.
Параметрические связи: При объединении отрезков в Компас 3D можно использовать параметрические связи, что позволяет сохранить взаимосвязь между элементами. Это значит, что изменения в одном отрезке автоматически отразятся на других, что значительно упрощает редактирование и модификацию моделей.
Экспорт и импорт: Объединенные отрезки могут быть экспортированы в различные форматы, что позволяет использовать их в других CAD-системах. Это делает Компас 3D универсальным инструментом для проектирования, так как вы можете легко интегрировать свои работы в более широкий рабочий процесс.

https://youtube.com/watch?v=Qwwil3SruVE

Построение отрезков в КОМПАС

КОМПАС-График

Команда «отрезок» является одной из наиболее распространенных в системе автоматизированного проектирования КОМПАС. Несмотря на широкое использование объектного проектирования, при котором конструктор работает с готовыми элементами, такими как сечения профилей, болты, лестницы или окна в различных сферах строительства, невозможно создать полноценный чертеж без применения отрезков, окружностей, вспомогательных линий и других основных инструментов данной системы.

Построение отрезка в КОМПАС

Для построения отрезка Вам необходимо вызвать команду «Отрезок» которая находится на инструментальной панели «Геометрия»

По умолчанию представлена команда «Отрезок», которая позволяет построить отрезок, указанием:

— координат начальной и конечной точки;

— координат начальной точки, длины и угла отрезка;

Если Вам нужно построить касательный, параллельный или перпендикулярный отрезок, то проще всего воспользоваться командой из расширенного списка

О наличии расширенного списка команд говорит черный треугольник в правом нижнем углу пиктограммы команды . Расширенный список команд откроется, если нажать и удерживать левую кнопку мыши на названии или пиктограмме команды. Кроме того, команды из расширенного списка доступны на панели параметров, при выборе любой команды из данной группы. Например, Вам нужен касательный отрезок. Вы вызываете команду «Отрезок», а на «Касательный отрезок» переходите, выбрав соответствующую кнопку на панели параметров (данный способ возможен на версиях КОМПАС не ранее 17).

https://youtube.com/watch?v=iSfoBJMjrug

Алгоритм построения простого отрезка

Активируйте команду «Отрезок» на панели инструментов «Геометрия».
Задайте начальную точку отрезка, щелкнув в любом месте на рабочем поле или введя координаты X и Y.
Выберите стиль отрезка (по умолчанию создается отрезок с линией «Основная»).
Укажите конечную точку отрезка, щелкнув в любом месте на рабочем поле или введя координаты X и Y. Также можно задать длину отрезка и угол его наклона, в этом случае конечная точка будет определена автоматически.
Отрезок успешно создан.

Алгоритм построения параллельного отрезка

Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»

На панели Параметров смените команду на «Параллельный отрезок»

Укажите отрезок или прямую параллельно которой Вы хотите построить свой отрезок, кликом по данному объекту;
Укажите начальную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y.

Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)

Укажите конечную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y. Кроме указания конечной точки, можно указать длину отрезка, конечная точка будет построена автоматически.

Отрезок построен.

Алгоритм построения перпендикулярного отрезка

Активируйте команду «Отрезок» на панели инструментов «Геометрия».
На панели параметров измените команду на «Перпендикулярный отрезок».
Укажите отрезок или линию, к которой вы хотите провести перпендикулярный отрезок, щелкнув по соответствующему объекту.
Задайте начальную точку отрезка, кликнув в любом месте рабочей области или введя координаты X и Y.
Выберите стиль отрезка (по умолчанию создается отрезок со стилем линии «Основная»).
Укажите конечную точку отрезка, щелкнув в любом месте рабочей области или введя координаты X и Y. Также можно задать длину отрезка, и конечная точка будет определена автоматически.
Отрезок успешно создан.

Алгоритм построения касательного отрезка через внешнюю точку

Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»;

На панели Параметров смените команду на «Касательный отрезок через внешнюю точку»

Укажите кривую для построения касательного отрезка, кликом по данному объекту;
Укажите начальную точку отрезка, кликнув в любом месте рабочей области, либо указав координаты X и Y.

Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)

Выберите необходимый отрезок, среди вариантов, предложенных системой. Если Вам необходимо построить сразу несколько вариантов, то указывайте их с нажатой клавишей Ctrl, после указания последнего объекта клавишу отпустите.
Отрезок построен.

Алгоритм построения касательного отрезка через точку кривой

Активируйте команду «Отрезок» на панели инструментов «Геометрия».
На панели параметров измените команду на «Касательный отрезок через точку кривой».
Выберите кривую для создания касательного отрезка, щелкнув по нужному объекту.
Укажите точку касания, кликнув в любом месте на дуге или введя координаты X и Y.
Определите стиль отрезка (по умолчанию используется стиль линии «Основная»).
Укажите начальную точку отрезка, щелкнув в любом месте вдоль линии касания или введя координаты X и Y. Вместо указания конечной точки можно задать длину отрезка, и начальная точка будет определена автоматически.
Касательный отрезок успешно построен.

Алгоритм построения отрезка касательного к двум кривым

Вызовите команду «Отрезок» с Инструментальной панели «Геометрия»

На панели Параметров смените команду на «Отрезок, касательный к двум кривым»

Укажите первую кривую для построения касательного отрезка, кликом по данному объекту
Укажите вторую кривую для построения касательного отрезка, кликом по данному объекту
Выберите стиль отрезка (по умолчанию строится отрезок со стилем линии «Основная»)

Выберите необходимый отрезок, среди вариантов, предложенных системой. Если Вам необходимо построить сразу несколько вариантов, то указывайте их с нажатой клавишей Ctrl, после указания последнего объекта клавишу отпустите.
Отрезок построен.

Как удалить отрезок в КОМПАС

Удаление отрезков происходит так же, как и с любыми другими геометрическими элементами. Чтобы удалить объект, просто выделите его, кликнув по нему, и нажмите клавишу Delete.

Пользователи, которые предпочитают работать исключительно с мышкой, часто используют функцию вырезания объектов. Если вырезанный элемент не вставляется обратно, это действие можно считать эквивалентом удаления. Для вырезания объекта выделите его кликом и нажмите на иконку ножниц в контекстной панели, затем кликните левой кнопкой мыши в любом месте рабочей области.

Если вам нужно удалить несколько отрезков одновременно, сначала выделите их все. Это можно сделать несколькими способами:

Указывайте отрезки, удерживая клавиши Ctrl или Shift
Выделите нужные отрезки с помощью простой или секущей рамки
Выделите все отрезки по их свойствам. Для этого в главном меню выберите раздел «Выделить» и используйте команду «По свойствам». В появившемся окне отметьте галочкой группу «Отрезки» и нажмите кнопку «Выделить».

Выделенная группа объектов удаляется так же, как и отдельный объект: нажатием клавиши Delete или с помощью команды «Вырезать» без последующего вставления.

Как разбить отрезок

Если Вам необходимо разбить отрезок, то воспользуйтесь командами КОМПАС «Разбить кривую» или «Разбить кривую на N частей» , которые находятся на инструментальной панели «Правка».

Если требуется разбить отрезок на 2 части

Активируется команда «Разделить кривую».
Выбирается отрезок для разбиения, щелчком по нему.
Указывается место разбиения, либо щелчком по отрезку в нужной точке, либо вводом координат X и Y.

Если требуется разбить отрезок на несколько частей

Вызывается команда «Разбить кривую»
На панели Параметров команда «Разбить кривую, заменяется на команду «Разбить кривую на N частей»

Указывается необходимое количество участков, вводом значения на панели Параметров

Указывается отрезок, который необходимо разбить.

Как объединить несколько отрезков в один

Не так часто, но иногда возникает необходимость объединить несколько отрезков в один. Специальной команды для этой задачи не существует, однако можно воспользоваться несколькими альтернативными методами.

Если отрезки соединяются между собой, можно применить команду «Параметризовать объекты» из Инструментальной панели «Ограничения».

После активации команды нужно указать отрезки, которые вы хотите объединить, щелкая по ним, а затем нажать кнопку «Создать объект» (зеленая галочка на панели Параметров). В результате вы получите единый объект.

Также можно объединить отдельные отрезки в макроэлемент. Для этого выделите нужные отрезки, щелкните правой кнопкой мыши на любом из выделенных объектов и выберите команду «Создать макроэлемент».

После того как отрезки будут объединены в макроэлемент, с ними можно будет работать как с единым целым.

Если требуется удалить часть отрезка

Для удаления части отрезка служат команды «Усечь кривую» и «усечь кривую двумя точками» , расположенные на Инструментальной панели «Правка»

Команда «Усечь кривую» позволяет удалить часть отрезка до его ближайшего пересечения.

Например, если вызвать команду «Усечь кривую» и указать часть отрезка, на которую указывает стрелка, то отрезок будет удален до точки пересечения, которая отмечена зеленым маркером.

Можно удалить произвольную часть отрезка, указанием точек, между которыми произойдет удаления, но для этого нужно воспользоваться командой «Усечь кривую двумя точками» .

Как определить середину отрезка?

У каждого объекта имеются свои уникальные ключевые точки. Для отрезка они включают:

стартовую точку
конечную точку
центральную точку.

Определив отрезок, вы мгновенно сможете определить его центральную точку.

Построение от середины отрезка

Чтобы начать построение от середины отрезка необходимо, выбрать команду построения геометрического объекта, подвести курсор примерно к середине отрезка, сработает привязка «Середина».

Если данный тип привязки не срабатывает, значит привязка «Середина» отключена в глобальных привязках. Для того, чтобы данную площадку включить, необходимо:

вызвать выбор привязок с Панели быстрого доступа;

указать привязку середина (напротив названия должна стоять галочка).

Создание на отрезке стрелки

Для формирования линии со стрелкой обычно применяется команда «Линия выноска», а не «Отрезок». Данная команда расположена на панели инструментов «Обозначения».

Итог выполнения этой операции будет выглядеть следующим образом:

Длина отрезка

Для определения длины отрезка можно воспользоваться одним из способов:

кликнуть 2 раза по отрезку и, перейдя в режим редактирования, увидеть длину на панели Параметров в окне «Длина»

воспользоваться командой «Длина кривой», которая расположена на инструментальной панели «Диагностика»

Данный способ позволяет определить длину сразу нескольких объектов, а также увидеть суммарную длину.

Использование инструментов для автоматического объединения отрезков

В программе Компас 3D существует несколько инструментов, которые позволяют эффективно объединять отрезки в единые элементы. Это особенно полезно при работе с чертежами и моделями, где необходимо создать непрерывные линии или сложные геометрические формы. Рассмотрим подробнее, как использовать эти инструменты для автоматического объединения отрезков.

Первым шагом является выбор отрезков, которые вы хотите объединить. Для этого можно использовать инструмент Выбор, который позволяет выделять отдельные элементы на чертеже. Убедитесь, что вы выбрали все необходимые отрезки, которые должны быть объединены в один элемент.

После того как отрезки выделены, перейдите к панели инструментов и найдите раздел Редактирование. В этом разделе вы увидите несколько инструментов, среди которых есть Объединить или Слить. Эти инструменты позволяют объединять выбранные отрезки в один. При использовании этого инструмента программа автоматически определяет, какие отрезки можно объединить, и выполняет операцию с учетом геометрических особенностей.

Важно отметить, что для успешного объединения отрезков они должны быть соединены в одной точке или иметь общую часть. Если отрезки не пересекаются или не соприкасаются, программа не сможет их объединить. В таких случаях рекомендуется использовать инструмент Перемещение для корректировки положения отрезков перед объединением.

После выполнения операции объединения, вы можете проверить результат, используя инструмент Измерение, чтобы убедиться, что новый элемент имеет правильные размеры и форму. Если необходимо, вы можете дополнительно редактировать объединенный элемент с помощью инструментов Изменить или Форма.

Кроме того, в Компас 3D есть возможность использования Командной строки для автоматизации процесса объединения. Вы можете ввести соответствующие команды для объединения отрезков, что значительно ускоряет работу, особенно при обработке большого количества элементов.

В заключение, использование инструментов для автоматического объединения отрезков в Компас 3D позволяет значительно упростить процесс создания чертежей и моделей. Знание этих инструментов и их правильное применение поможет вам повысить эффективность работы и улучшить качество ваших проектов.

Вопрос-ответ

Как объединить компоненты в КОМПАС-3D?

Чтобы объединить компоненты в подсборку, выделите их в Дереве построения и вызовите из контекстного меню команду “Объединить компоненты в подсборку”. В появившемся на экране стандартном диалоге сохранения файла укажите папку и имя файла сборки для записи, а затем нажмите кнопку “Сохранить”. Диалог закроется.

Как объединить строки в КОМПАС-3D?

В режиме редактирования текста можно объединить соседние ячейки в строке отчета. Выделите ячейки для объединения и вызовите команду «Объединить ячейки».

Как соединить точки в КОМПАС-3D?

Чтобы задать соединяемые точки кривых вручную, нажмите кнопку “Добавить цепочку” справа от поля “Цепочки (U)/(V)”. Кнопка доступна, если для данного направления задано не менее двух объектов. После нажатия кнопки запускается подпроцесс создания цепочки. Укажите соединяемые точки.

Советы

СОВЕТ №1

Перед началом объединения отрезков убедитесь, что они находятся в одной плоскости. Это упростит процесс и предотвратит возможные ошибки при объединении.
