Чем заменить крону в мультиметре

Переделываем мультиметр под литий-ионную банку 3.7В вместо надоевшей кроны

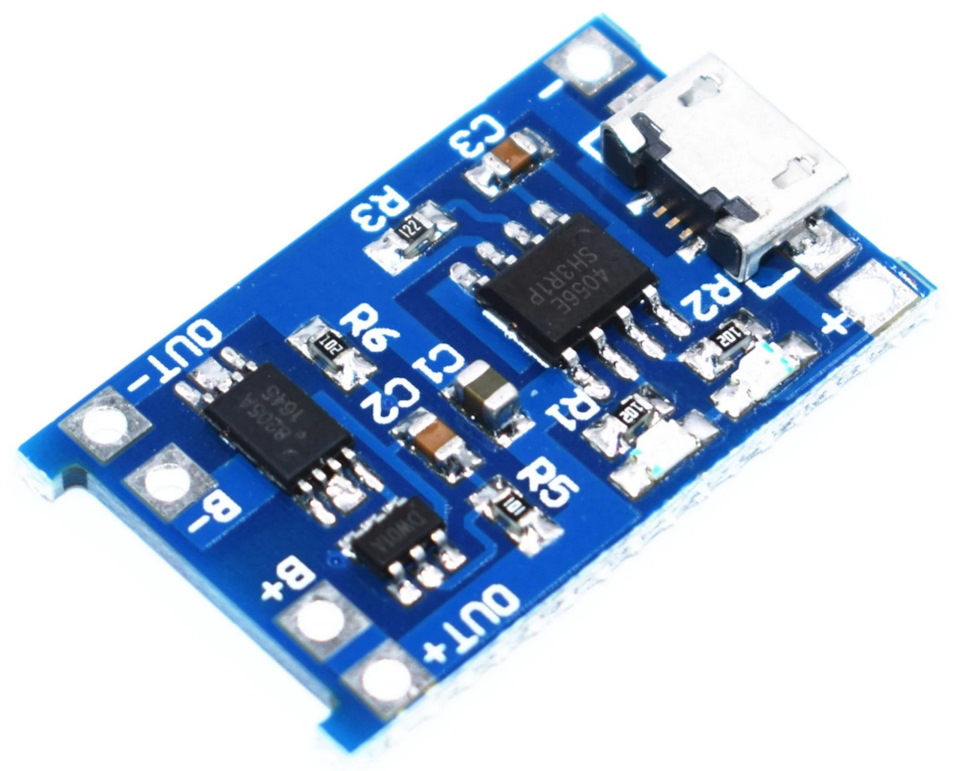

Контроллер заряда-разряда батареи

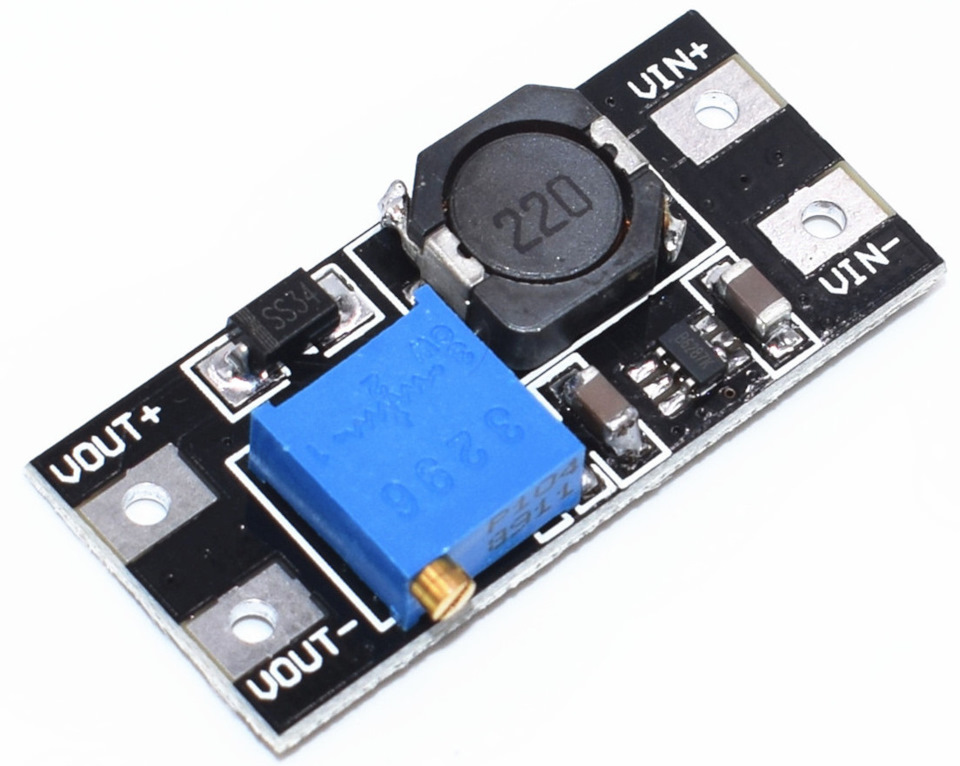

Booster DC-DC

У этого производителя есть плата за доставку. Но есть такой момент: если будете брать несколько лотов у него, то доставка будет одна за все и считается она обычно исходя из “минимальной”! Например, вы заказали 3 лота: у первого доставка $0.75, у второго 0.35, у третьего 0.68. В конечном заказе будет одна доставка за 3 позиции и она будет в нашем случае $0.35! В общем, разберетесь. Или купите у другого продавца. Win-Win мне просто понравился. Я у него брал не один раз всякие штуки и проблем не было ни разу.

5. Руки, голова, инструменты, желание, время…

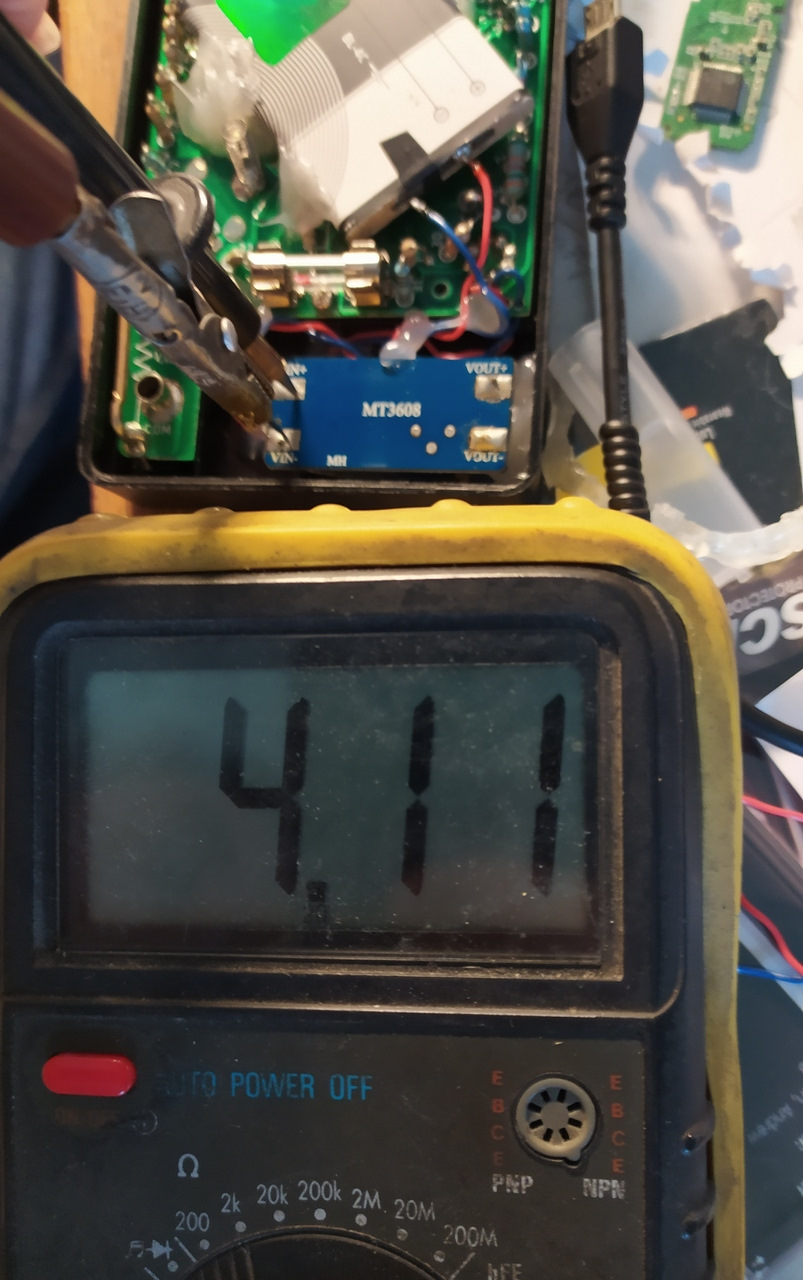

Напряжение на входе бустера

Это напруга на входе бустера. Все хорошо. Теперь перекидываем щупы на выход бустера и подстроечником выставляем нужные прибору 9В. После этого можно подкинуть прибор к выходу бустера и включить его — дабы пошла нагрузка и выставить напругу на выходе уже “в рабочем состоянии”, если это потребуется.

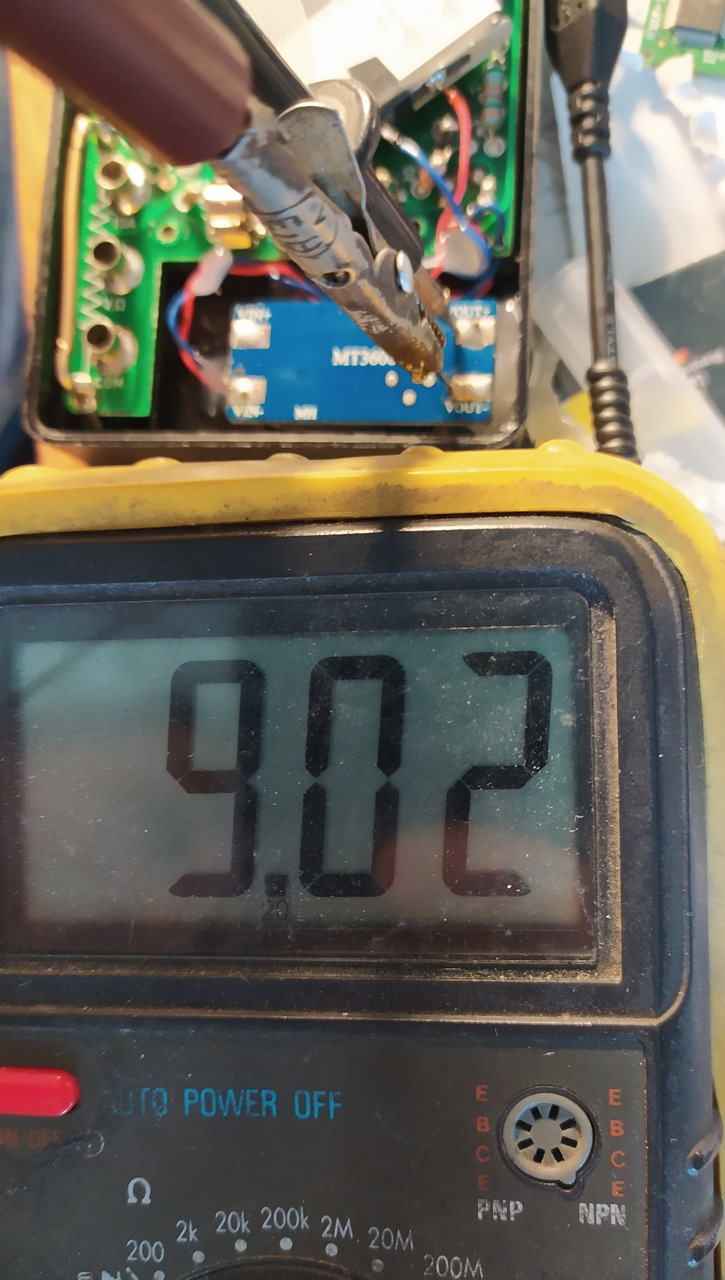

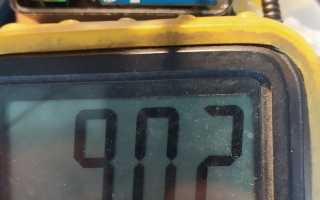

Напряжение на выходе бустера

прибор с установленными элементами

На левом боку прибора гнездо для зарядки:

Порт для зарядки аккумулятора

А на морде индикаторы заряда батареи:

Индикаторы зарядки

Как сделать световоды к ним? Да все просто. Перед установкой контроллера в корпус (когда уже сделано отверстие под гнездо для зарядки), укладываем плату на место и размечаем, где под передней панелью прибора будут находиться светодиоды (они живут на плате контроллера). Точно напротив них сверлим 2 отверстия (1-2мм с ушами хватит), затем заливаем их термоклеем и АККУРАТНО срезаем его с обеих сторон пластика (когда остынет, естесственно!) острым ножом (лезвием, или что у вас есть под рукой). Таким образом мы и световоды получим, и закроем отверстия от попадания пыли/грязи вовнутрь прибора.

Ставим прибор на зарядку. Горит красный диод:

Красный! Идет зарядка.

Синий диод. Зарядка окончена!

Синий! Батарея заряжена.

Вот и всех делов! )))))

Чем заменить крону в мультиметре

У меня мультиметр работает на Кроне, за все годы что я её знаю эта батарейка оставила самые неприятные впечатления, к тому же она не особенно дешевая.

Как бы её эффективно заменить?

Может быть кто-то уже нашёл хорошее решение?

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Импульсные источники питания LM450/600-20Bxx производства компании MORNSUN представляют собой надежные ИП, подходящие для применения в суровых условиях эксплуатации. Особенностью источников питания этой серии является мощность, увеличенная до 450/600 Вт, что существенно расширяет спектр возможных применений. В ИП реализованы необходимые защитные функции, такие как защита от короткого замыкания выхода, перегрузки и превышения выходного напряжения. Изоляция «вход-выход» выдерживает напряжение до 4000 В и резкие перепады температур.

У меня мультиметр работает на Кроне, за все годы что я её знаю эта батарейка оставила самые неприятные впечатления, к тому же она не особенно дешевая.

Как бы её эффективно заменить?

Может быть кто-то уже нашёл хорошее решение?

Я нашел . купил за 200 руб. мультиметр , с питанием от 3-х пальчиков ААА

преимущество в том, что Крона сдыхает неожиданно . а пальчики всегда можно позаимствовать из любого пульта

Обзор представленных в Компэл новых серий семейств DDRH и RSDH на DIN-рейку и на шасси для высоковольтных сетей постоянного тока с диапазоном входных напряжений от 150 до 1500 В. Могут применяться для станций зарядки электромобилей и электробусов, ж/д транспорта, систем хранения энергии, альтернативной энергетики, телекоммуникационных центров и центров обработки данных.

Я нашел . купил за 200 руб. мультиметр , с питанием от 3-х пальчиков ААА

преимущество в том, что Крона сдыхает неожиданно . а пальчики всегда можно позаимствовать из любого пульта

Может и правда купить мультиметр на нормальных батарейках и часы ещё. И забыть про крону навсегда.

Питание мультиметра от батарейки 1,5 вольта

В интернете предлагается много различных схем для преобразования напряжения 1,5 в 9 вольт. Каждая имеет свои плюсы и минусы. Данное устройство изготовлено на базе схемы А. Чаплыгина, опубликованной в журнале «Радио» (11.2001г., стр.42). Отличием данного варианта исполнения преобразователя, является расположение элемента питания и преобразователя напряжения, в крышке футляра мультиметра, вместо создания компактного блока питания устанавливаемого вместо батареи «Крона». Это позволяет в любой момент, без разборки прибора, заменить элемент АА, а при необходимости отключить преобразователь (разъем Джек 3,5) с автоматическим включением резервной батареи «Крона» расположенной в своем отсеке. Кроме того, при изготовлении преобразователя напряжения, нет необходимости в миниатюризации изделия. Быстрее и проще намотать трансформатор на кольце большего диаметра, лучше теплоотвод, свободнее монтажная плата. Такое расположение узлов в крышке футляра не мешает работе с мультиметром. Данный преобразователь может быть выполнен в любом подходящем корпусе и использоваться в самых разнообразных устройствах, где требуется питание от девятивольтовой батареи «Крона». Это мультиметры, часы, электронные весы и игрушки, медицинские приборы.

Схема генератора преобразователя напряжения

Изготовление трансформатора преобразователя напряжения

Порядок намотки трансформатора. 1. Вначале нужно подготовить ферритовое кольцо. • Для того чтобы провод не прорезал изоляционную прокладку и не повредил свою изоляцию, желательно притупить острые кромки ферритового кольца мелкозернистой шкуркой или надфилем. • Намотать изоляционную прокладку на кольцевой сердечник для исключения повреждения изоляции провода. Для изоляции кольца можно использовать лакоткань, изоленту, трансформаторную бумагу, кальку, лавсановую или фторопластовую ленту.

Сборка преобразователя напряжения

Преобразователь собираем согласно схеме и паяем все входящие элементы на текстолитовой плате вырезанной из универсальной монтажной платы, продающейся в радиотоварах, методом навесного монтажа. Размеры платы выбираются в зависимости от размеров выбранных транзисторов, получившегося трансформатора и места установки преобразователя. Вход, выход и общая шина преобразователя выведены гибким многожильным проводом. Выходные провода, с напряжением +9в, заканчиваются разъемом Джек 3,5 для подключения к мультиметру. Входные провода подключены к кассете с установленной батареей 1,5 вольта.

Элемент питания АА (1,5в) установлен в двухместную кассету от переносного приемника.

Настройка преобразователя. Проверяем правильность сборки преобразователя, подключаем батарею и проверяем прибором наличие и величину напряжения на выходе преобразователя (+9в). Если генерация не возникает и напряжения на выходе отсутствует, проверьте правильность подключения всех катушек. Точками на схеме преобразователя отмечено начало каждой обмотки. Попробуйте поменять местами концы одной из обмоток (входной или выходной). Преобразователь способен работать и при уменьшении входного напряжения до 0,8 – 1,0 вольта и получить напряжение 9 вольт от одного гальванического элемента напряжением 1, 5 В.

Доработка мультиметра

Чем можно запитать мультиметр, чтоб отказаться от этих крон?

Я сделал это но на 9 в.

. Купи на Алике ((блок —3.7 до 12-15

Делаешь сборку из четырех литиевых аккумуляторов общей ёмкостью ок. 1000 мАч напряжением 7,4. 8,4 В. Есть такие плоские, батарея из параллельно-последовательных 4-х штук имеют габариты чуть меньше «Кроны». Добавляешь в торец разъём — либо купи, либо от старой «Кроны» — и она отлично входит в отсек для кроны.

Габариты аккумуляторов просчитай сам. Мне довелось использовать длиной 40 мм на высоту 20 мм 550 мАч при толщине каждого 4 мм. Монтировать нужно чуть с наклоном, чтобы уместилась.

Тип 403040 означает: 4,0 (первые цифры) — толщина, 30 — высота, 40 — длина. Всё в мм. Таких много разных от разных фирм. Могут быть и буквы. Надо смотреть. То, что каждый имеет высоту 30 мм при габарите «Кроны» 26 мм смущать не должно: их кладёшь чуть набок — места за счёт суммарной толщины 4 х 4 = 16 мм при толщине «Кроны» 17,5 хватит.

Тем литиевым аккумуляторам с обозначенной ёмкостью 780 мАч размером с «Крону» не верь — там не более 500 мАч. Собирай сам — будет в 2 раза выше. Если что — пиши.
