Сцепление автомобиля — ключевой элемент трансмиссии, обеспечивающий переключение передач и контроль крутящего момента от двигателя к колесам. Без исправного сцепления невозможно тронуться с места или разогнаться, что делает его незаменимым для управления автомобилем. В статье рассмотрим устройство сцепления, его принцип работы и важность для безопасной эксплуатации транспортного средства. Понимание этих аспектов поможет водителям заботиться о своем автомобиле и избегать проблем с трансмиссией.
О сцеплении и его месте в автомобиле

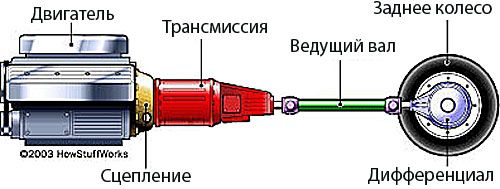

Для понимания его роли в автомобиле, обратим внимание на рисунок.
Крутящий момент передается от двигателя через трансмиссию к колесам. Сцепление находится между коробкой передач и двигателем, позволяя водителю разрывать связь между ними. Это важно при начале движения или при чрезмерной нагрузке на двигатель.
Эксперты единодушны в том, что без качественного топлива невозможно добиться эффективной работы двигателя. Правильный выбор горючего влияет не только на мощность, но и на экономичность автомобиля. Низкокачественное топливо может привести к серьезным поломкам, снижению производительности и увеличению расхода. Специалисты рекомендуют обращать внимание на состав и происхождение топлива, а также на его соответствие стандартам. Кроме того, регулярное техническое обслуживание и использование проверенных заправок помогут избежать неприятных ситуаций на дороге. В конечном итоге, именно от топлива зависит, насколько быстро и безопасно автомобиль сможет разогнаться и двигаться вперед.
Устройство и принцип работы

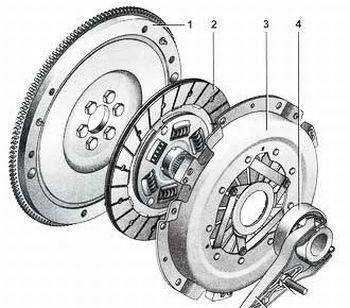

Работа сцепления основана на силах трения. Устройство сцепления автомобиля показано на рисунке ниже. С маховиком сцепления (1), являющимся частью двигателя, соединяется нажимной диск (3), или именуемый на жаргоне «корзиной», внутри которого проходит ось коробки передач. На ней крепится ведомый диск сцепления (2), на котором расположены фрикционы – специальные накладки, создающие повышенную силу трения. Также в состав ведомого диска входят специальные пружины (демпферные), расположенные по кругу и служащие для сглаживания рывков сцепления при его включении.
У ведомого диска в центре находится специальное шлицевое соединение, благодаря которому диск подсоединен к коробке передач. На КПП (первичный вал) ставится выжимной подшипник (4). Его отличают способ крепления – к корпусу КПП, и специальная нажимная площадка, куда поступает усилие, которое передает привод сцепления.
В обычном состоянии ведомый диск поджат пружинами, расположенными в корзине, она также выступает как кожух сцепления, к поверхности маховика. Благодаря высокому значению коэффициента трения накладок, ведомый диск крутится одновременно с маховиком и передает момент от маховика на КПП. Когда нажата педаль сцепления, перемещающийся выжимной подшипник через пружины отжимает ведомый диск от маховика и таким образом отключает двигатель от трансмиссии.
Графически все это изображено на рисунках. Однако сцепление может быть реализовано и по-другому. За длительную историю развития автомобиля была задумана и создана не только вышеприведенная схема, а множество различных вариантов построения подобного узла.
| Компонент автомобиля | Функция | Последствия неисправности |
|---|---|---|
| Двигатель внутреннего сгорания (ДВС) | Преобразование химической энергии топлива в механическую энергию, приводящую в движение автомобиль | Автомобиль не заведется, не сможет тронуться с места и разогнаться. |
| Трансмиссия (коробка передач) | Передача крутящего момента от двигателя к колесам, изменение передаточных чисел | Трудности с троганием, рывки при переключении передач, невозможность разогнаться до необходимой скорости, полная неработоспособность. |
| Сцепление (в автомобилях с МКПП) | Обеспечение плавного трогания с места, разрыва связи двигателя и трансмиссии | Невозможность плавного трогания, пробуксовка сцепления, быстрый износ деталей трансмиссии. |
Интересные факты
Вот несколько интересных фактов, связанных с темой “Без него ни тронуться, ни разогнаться”:
Читайте также:
-
Роль сцепления: Без сцепления между шинами автомобиля и дорогой невозможно ни тронуться с места, ни разогнаться. Сцепление зависит от множества факторов, включая тип шин, состояние дороги и погодные условия. Например, на мокрой или скользкой дороге сцепление значительно снижается, что может привести к пробуксовке колес.
-
Система управления: Современные автомобили оснащены системами, такими как ABS (антиблокировочная система тормозов) и ESC (система курсовой устойчивости), которые помогают поддерживать сцепление с дорогой. Эти системы автоматически регулируют тормозное усилие и мощность двигателя, чтобы предотвратить потерю сцепления и обеспечить безопасное движение.
-
Физика движения: Для того чтобы автомобиль начал движение, необходимо преодолеть статическое трение между шинами и дорогой. Это статическое трение значительно больше, чем кинетическое, которое возникает, когда автомобиль уже движется. Поэтому для успешного старта важно правильно распределить нагрузку на колеса и использовать оптимальные обороты двигателя.
Варианты построения
Различные виды сцепления классифицируют по нескольким критериям:
Привод сцепления может быть:
- гидравлическим;
- механическим;
- электрическим;
- комбинированным (например, гидромеханическим).
Привод сцепления — это механизм, передающий усилие от педали к выжимному подшипнику.
- По количеству дисков: однодисковые и многодисковые.
- По типу сцепления (трения): мокрые и сухие.
- По состоянию: замкнутые и не постоянно замкнутые.
- По расположению пружин:
- в центре (диафрагменные);
- по краям нажимного диска.
Конструкции сцепления могут значительно различаться в зависимости от типа транспортного средства. Рассмотрим один из вариантов реализации такого устройства.
Гидравлический привод и механизм управления

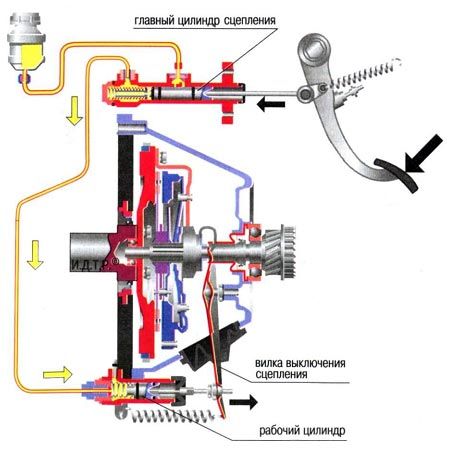

Схема такого варианта построения сцепления приведена на рисунке ниже. Не касаясь его конкретного исполнения, внимание стоит обратить на внешний вид и гидравлический привод. По принципу действия такой привод аналогичен приводу тормозной системы.
Жидкость заливается в бачок, показанный в левом верхнем углу, он связан с главным цилиндром сцепления трубопроводом. Из рисунка хорошо видно, что усилие, прикладываемое к педали через шток и связанный с ним поршень, передается жидкости, поступающей в главный цилиндр. Перемещаясь, поршень отсекает бачок с жидкостью от главного цилиндра. При дальнейшем движении поршня жидкость попадает в рабочий цилиндр и через толкатель и вилку выключения сцепления его выключает.
Кроме показанного принципа работы внимания заслуживает то, что данная схема показывает другие, ранее не упомянутые детали конструкции. Как защитный элемент присутствует картер сцепления, (показан синим цветом), предохраняющий кожух сцепления и прочие элементы.
В первую очередь картер сцепления предохраняет внутренние элементы от попадания пыли, грязи, а также любых жидкостей, способных ухудшить качество соединения ведомого диска с маховиком. Поэтому регулярно стоит обращать внимание на то, в каком состоянии находится картер сцепления.
-
Читайте также:
Эксплуатация сцепления
Важно следить за состоянием трубопроводов. Утечка тормозной жидкости может указывать на проблемы с сцеплением. Утечки могут происходить из бачка, трубопроводов или цилиндров. При обнаружении утечки нужно долить жидкость в бачок и прокачать систему, чтобы удалить воздух. В противном случае педаль тормоза может провалиться, и система не будет работать.
Также контролируйте уровень жидкости и пополняйте бачок при необходимости. Снижение уровня может не всегда указывать на утечку, но это может затруднить включение передач. Основные неисправности сцепления:
- ведет – передачи не выключаются полностью;
- пробуксовывает – передачи включаются не до конца;
- резкое включение;
- шум при отжатой педали, исчезающий при нажатии – требуется замена выжимного подшипника.
Сцепление – важная часть автомобиля, наряду с двигателем и колесами. Его основная функция – отключение трансмиссии от двигателя при старте и переключении передач. Механизмы могут различаться на разных моделях, но поддержание сцепления в исправном состоянии обязательно.
Проблемы и неисправности сцепления
Система сцепления является одной из ключевых частей трансмиссии автомобиля, обеспечивая передачу мощности от двигателя к колесам. Однако, как и любая другая механическая система, сцепление может сталкиваться с различными проблемами и неисправностями, которые могут существенно повлиять на производительность автомобиля и безопасность его эксплуатации.
Одной из наиболее распространенных проблем является износ диска сцепления. Со временем фрикционные поверхности диска теряют свою эффективность, что приводит к проскальзыванию сцепления. Это может проявляться в виде увеличения оборотов двигателя без соответствующего увеличения скорости автомобиля, что создает ощущение, что машина не разгоняется должным образом. Причинами быстрого износа могут быть агрессивный стиль вождения, частые пробуксовки и неправильная регулировка сцепления.
Еще одной распространенной неисправностью является неправильная регулировка сцепления. Если сцепление слишком сильно или слишком слабо отрегулировано, это может привести к проблемам с переключением передач и общей работой трансмиссии. В случае слишком сильного сцепления, водитель может испытывать трудности при переключении на более высокие передачи, а слишком слабое сцепление может привести к проскальзыванию и, как следствие, к быстрому износу.
Также стоит упомянуть о неисправностях гидравлической системы сцепления. В современных автомобилях сцепление часто управляется гидравлическим механизмом, который может выйти из строя из-за утечек жидкости или повреждений в цилиндрах. Это может привести к тому, что сцепление не будет полностью отключаться, что затруднит переключение передач и может привести к серьезным повреждениям трансмиссии.
Не менее важной проблемой является перегрев сцепления. Частое использование сцепления в условиях интенсивного движения, таких как пробки или частые остановки, может привести к перегреву фрикционных материалов. Это, в свою очередь, может вызвать их деформацию и потерю сцепления. Важно следить за температурным режимом работы сцепления и избегать длительного использования в условиях, способствующих перегреву.
Кроме того, неправильная установка сцепления также может стать причиной его неисправностей. Если сцепление было установлено с ошибками, это может привести к неправильному выравниванию диска и, как следствие, к его быстрому износу. Поэтому важно доверять установку сцепления квалифицированным специалистам, которые имеют опыт работы с данной системой.
В заключение, проблемы и неисправности сцепления могут проявляться в различных формах, и их своевременное выявление и устранение являются ключевыми для обеспечения безопасной и эффективной работы автомобиля. Регулярное техническое обслуживание и внимательное отношение к поведению автомобиля помогут избежать серьезных проблем с системой сцепления в будущем.
Вопрос-ответ
Как быстро разгоняться на механике?
Чтобы разогнаться быстрее на механике, используют перегазовку — задерживают включение сцепления. Повышается частота оборотов двигателя, улучшается динамика разгона. Этот же эффект можно получить, если несколько раз не полностью выжать сцепление. Мощность на мгновение повысится, и машина получит дополнительный импульс.
Почему не получается тронуться на механике?
Чтобы тронуться и не заглохнуть, мало уметь правильно работать ножным органом управления. Необходимо вовремя увеличивать обороты акселератором и уметь «чувствовать» машину. Момент, когда двигатель может заглохнуть, наступает, когда авто не тронулось, а муфта уже отпущена до критической точки.
