Сборка трапеции дворников на Ладе Приоре — важная процедура при замене или ремонте этой детали. Правильная установка обеспечивает эффективную работу стеклоочистителей, что критично для безопасности на дороге в условиях плохой видимости. В статье рассмотрим процесс сборки трапеции дворников, предоставим пошаговые инструкции и советы для быстрого и качественного выполнения задачи.
Ремонт трапеции стеклоочистителя ВАЗ 2170 Priora. Устранение медленной работы с приходом холодов.
Купил на рынке комплект ремней, и, как мне показалось, они подходят как для Приоры, так и для Калины, а также для модели 2110. Однако у Калины есть одно отличие — размер детали. Если вы живете в небольшом городе и у вас нет возможности приобрести ремень для Приоры, а есть несколько от Калины, то почему бы и нет? Но я выбрал ремень для Приоры за 130 рублей.
Также рекомендую разобрать моторчик, тщательно его очистить и заново смазать.
Для установки трапеции вам понадобится помощь второго человека на несколько минут. Если же вы работаете в одиночку, то придется потрудиться.
Вот статья о том, как сделать так, чтобы дворник доходил до водительской стойки. Для Приоры подойдет последний вариант. ТОЛЬКО ДЕЛАЙТЕ ЭТО АККУРАТНО НА СВОЙ СТРАХ И РИСК!
Сборка трапеции дворников на автомобиле Приора требует внимательного подхода и соблюдения определенных шагов. Эксперты рекомендуют начать с подготовки необходимых инструментов, таких как ключи и отвертки. Важно отключить аккумулятор для предотвращения случайного срабатывания системы. Затем следует аккуратно снять старую трапецию, обращая внимание на крепежные элементы. При установке новой детали необходимо убедиться, что она правильно выровнена и надежно закреплена. Специалисты подчеркивают, что проверка работоспособности дворников после сборки является обязательной, чтобы избежать проблем в будущем. В завершение рекомендуется провести тестирование в различных режимах работы, чтобы удостовериться в корректности установки.
https://youtube.com/watch?v=99BbjDCQt4Y
Снятие и замена трапеции и моторчика дворников на Приоре

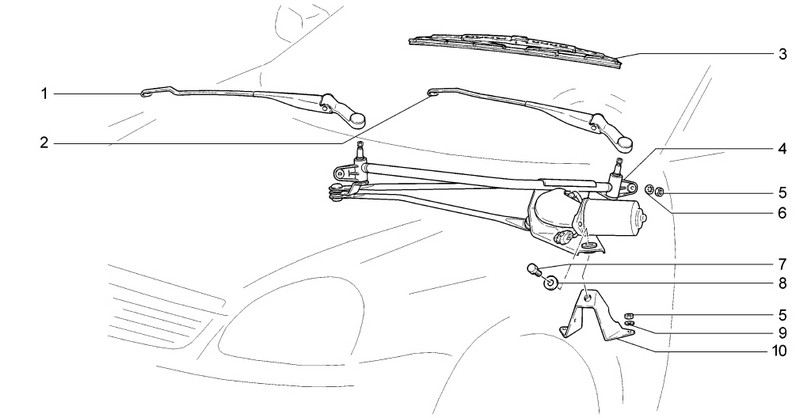

Стеклоочистители ветрового стекла состоят из таких важных компонентов, как щетка стеклоочистителя и привод или электродвигатель. Эти части, а точнее процесс их снятия и замены, необходимо рассматривать вместе. Это связано с тем, что они соединены друг с другом (резьбовые компоненты) и снять их по отдельности просто невозможно. Поэтому в материале подробно описаны инструкции по замене щетки и мотора стеклоочистителя на автомобиле Lada Priora. И вы найдете подробное описание процесса для автомобилей без кондиционера и с кондиционером. Разница в процедуре хоть и незначительная, но есть, и вы узнаете о ней, изучив этот материал.
| Этап сборки | Необходимые детали/инструменты | Описание действия |
|---|---|---|
| 1. Подготовка к сборке | Новая трапеция дворников, крепежные элементы (гайки, шайбы), смазка (литол, графитовая), ветошь, ключ на 10, ключ на 13, отвертка (крестовая/плоская) | Очистите все детали от грязи и старой смазки. Проверьте целостность всех элементов. |
| 2. Установка рычагов на моторчик | Моторчик дворников, рычаги трапеции, гайки, шайбы, ключ на 10 | Установите рычаги трапеции на вал моторчика. Затяните гайки, но не до конца, чтобы обеспечить небольшую подвижность для регулировки. |
| 3. Соединение тяг трапеции | Тяги трапеции, шарниры, смазка | Соедините тяги трапеции между собой и с рычагами моторчика, используя шарниры. Обильно смажьте все шарнирные соединения. |
| 4. Установка трапеции в кузов | Собранная трапеция, крепежные болты/гайки, ключ на 13 | Установите собранную трапецию в штатные места под капотом. Закрепите ее болтами/гайками. |
| 5. Регулировка и проверка | Дворники, вода, ключ на 10 | Установите дворники на трапецию. Включите зажигание и проверьте работу дворников. При необходимости отрегулируйте положение рычагов на моторчике, чтобы дворники работали синхронно и не задевали друг друга или стойки. |
| 6. Окончательная затяжка | Ключ на 10, ключ на 13 | После регулировки затяните все гайки и болты до упора. |
Интересные факты
Вот несколько интересных фактов о сборке трапеции дворников на автомобиле Лада Приора:
Читайте также:
-
Конструкция трапеции: Трапеция дворников Лады Приоры имеет уникальную конструкцию, которая обеспечивает равномерное движение щеток по стеклу. Это достигается за счет использования специального механизма, который позволяет щеткам двигаться по траектории, обеспечивая максимальное покрытие стекла и минимизируя слепые зоны.
-
Совместимость с другими моделями: Трапеция дворников от Лады Приоры может быть совместима с некоторыми другими моделями автомобилей, что делает ее замену более доступной. Это может быть полезно для владельцев, которые ищут запчасти на вторичном рынке.
-
Регулировка угла наклона: При сборке трапеции дворников важно правильно отрегулировать угол наклона щеток. Неправильная установка может привести к неэффективной работе дворников и быстрому износу резинок. Поэтому перед окончательной сборкой рекомендуется протестировать работу дворников и при необходимости внести коррективы.
Эти факты подчеркивают важность правильной сборки и настройки трапеции дворников для обеспечения их эффективной работы.
https://youtube.com/watch?v=2ES9kbS0QYY
Что такое трапеция: конструкция и признаки необходимости замены (ремонта)

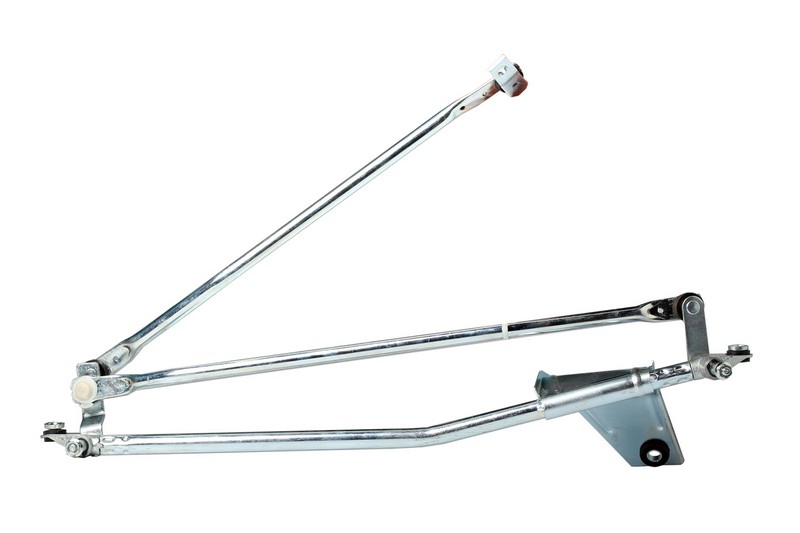

Трапеция на автомобиле представляет собой приводной механизм, состоящий из системы рычагов и тяг, которые обеспечивают возвратно-поступательные движения, позволяя щеткам стеклоочистителя перемещаться. На большинстве автомобилей, включая Ладу Приору, такие механизмы размещены в специальной нише под лобовым стеклом.
С помощью трапеции осуществляется создание возвратно-поступательных движений, что достигается благодаря уникальной конструкции устройства. Ниже представлена схема трапеции для Приоры.
Помимо генерации возвратно-поступательных движений, трапеция выполняет еще одну важную задачу — синхронное движение дворников, что обеспечивает качественную очистку лобового стекла. Если этот механизм выходит из строя, это может привести к сбоям в работе дворников. В случае неисправностей устройство требует ремонта, который зависит от характера повреждений. Наиболее часто выходят из строя шарнирные соединения, которые можно заменить с помощью ремкомплекта. Если они находятся в исправном состоянии, то при снятии трапеции их обязательно следует смазать.
Если повреждены резьбовые соединения или элементы рычагов и тяг, то трапецию необходимо заменить. Определить неисправность устройства не составит труда. Признаки дефектов могут включать:
- замедленную работу стеклоочистителей;
- полное отсутствие работы очистителей или функционирование только одного из дворников;
- прерывистое и скачкообразное движение щеток, что может указывать на закисание привода поводка во втулках (поэтому их также следует смазывать).
Демонтаж трапеции и ее ремонт необходим в любом из перечисленных случаев. Избыточная нагрузка может негативно сказаться на работе моторедуктора, что в свою очередь может привести к его перегреву и выходу из строя. Поэтому важно внимательно следить за состоянием устройства и реагировать на признаки возможных неисправностей.

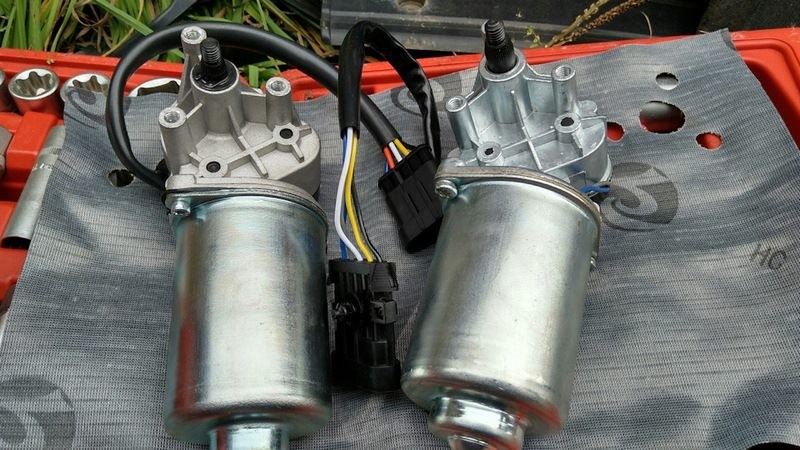

Что такое моторедуктор дворников: его назначение, конструкция, принцип работы и признаки необходимости ремонта (замены)
В качестве силового устройства, при помощи которого происходит движение щеток стеклоочистителя, выступает моторедуктор. Это маломощный двигатель, который приводится в действие при подаче бортового напряжения 12В. Состоит двигатель из якоря и статора. Вал якоря соединен с системой шестерней, которые передают момент вращения на ведомую шестерню большого диаметра. Ниже на фото показана конструкция устройства в разобранном виде.
Вал имеет червячную конструкцию, посредством чего передается усилие на шестерни малого диаметра. Эти шестерни имеют двойную конструкцию. Верхние зубья входят в зацепление с большой ведомой шестерней, которая соединена с валом привода трапеции дворников.
-
Читайте также:
Такая конструкция позволяет снизить скорость вращения ведомого вала, с которого снимается вращательный момент, и передается через трапецию на дворники. Еще за счет применения шестеренчатого механизма, снижается нагрузка на электропривод, что особенно актуально, например, когда щетки очищают снег с лобового стекла или примерзают к стеклу. В ходе больших нагрузок истираются зубья шестерней, которые можно заменить в случае их повреждения. Ниже представлен внешний вид моторедуктора стеклоочистителей Лада Приора.

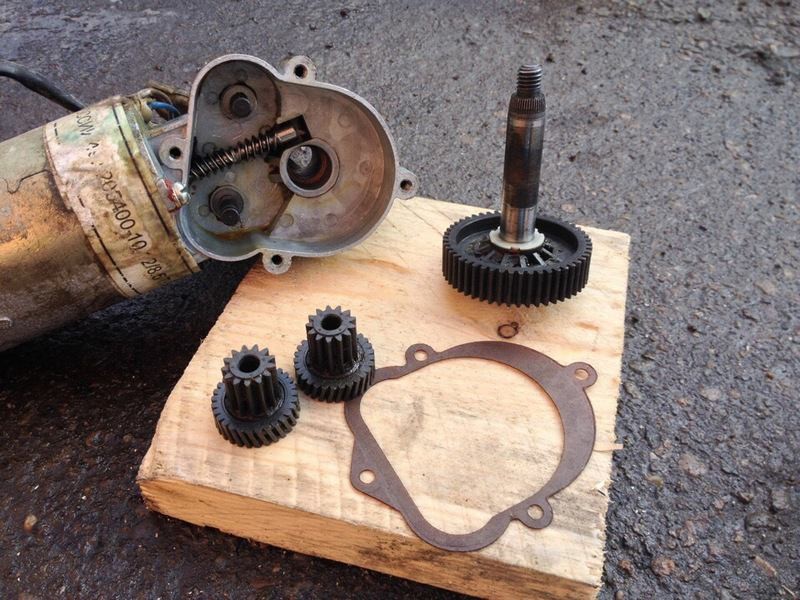

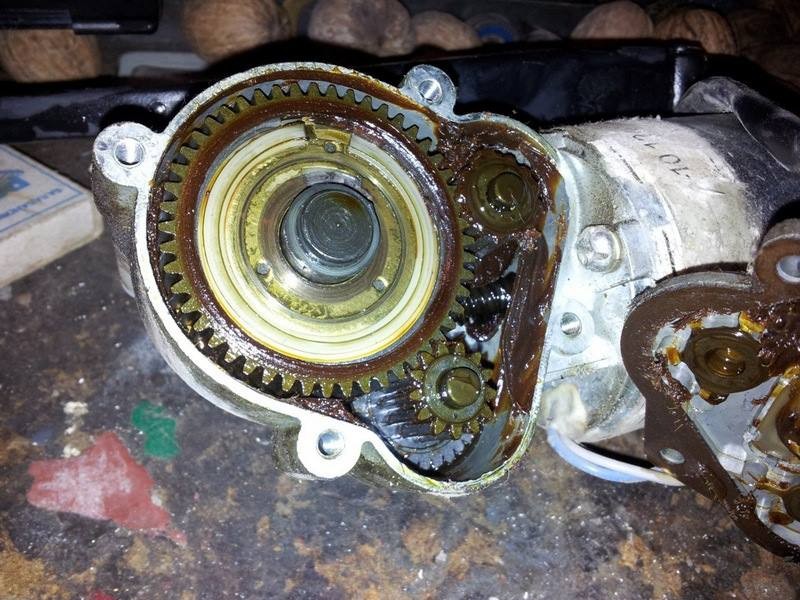

Редукторный узел в сборе имеет следующее устройство, как показано на фото ниже.
Со временем эксплуатации детали имеют выработку, поэтому при возникновении характерных признаков, его обязательно необходимо разобрать и заменить смазку. Причем сразу нужно очистить шестерни от старой смазки, а затем добавить новую. Для удаления старой смазки используйте растворитель WD-40.
Характерным признаком неисправности моторедуктора дворников на Приоре является отсутствие его работоспособности и следующие проявления:
- произвольная остановка щеток в любом положении стекла;
- отсутствие признаков функционирования;
- функционирование после выключения зажигания.
Чтобы убедиться в его неисправности, понадобится выполнить демонтажные работы. Ниже представлена подробная инструкция процесса. Перед тем, как прибегнуть к работам по снятию моторедуктора на Приоре, следует убедиться, что на него подается питание. Для этого нужно отсоединить фишку, и проверить наличие напряжения 12 Вольт, не забыв предварительно включить подрулевой переключатель работы дворников.

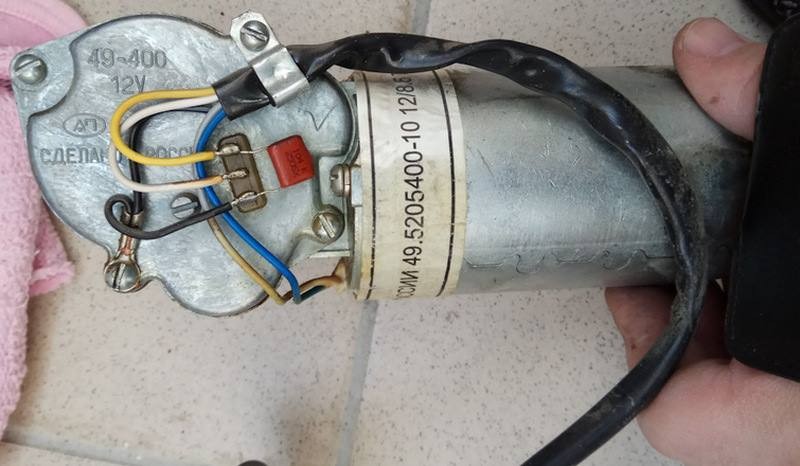

Выше на фото показана электрическая часть. На фото показан тепловой предохранитель, который защищает двигатель от перегрузки, возникающей в случае, примерзания щеток к стеклу. Эта электрическая часть отвечает за доводку дворников в исходное положение при отключении подрулевого переключателя. Если моторедуктор не подает признаков жизни, то после его снятия, понадобится первоначально убедиться в исправности теплового предохранителя. Если он исправен, нужно проверить исправность моторедуктора. Сделать это можно путем подключения синего провода к плюсу, а минусом является корпус редуктора. Если он не будет работать, значит, его следует заменить. Ниже на видео детально показан процесс работы моторедуктора и механизма доводки дворников.
https://youtube.com/watch?v=qtEhJs44Ouw

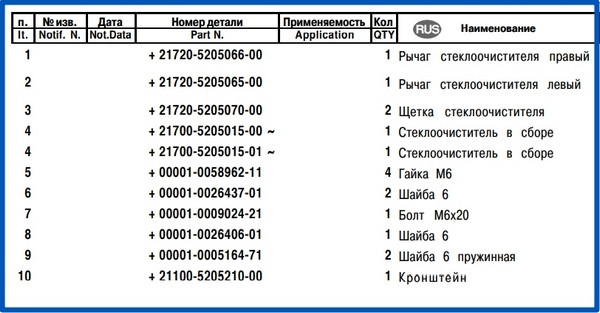

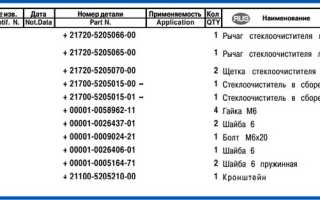

Что нужно для проведения работ и артикулы необходимых для замены деталей
Для выполнения работ по демонтажу и замене трапеции и моторчика стеклоочистителей на автомобиле Приора потребуется минимальный набор инструментов. В него входят:
- головка на «13» и трещотка;
- отвертка с крестовым наконечником;
- головка на «10».
Если планируется замена трапеции или моторчика, необходимо также приобрести соответствующие детали. Рекомендуется использовать оригинальные запчасти, поэтому ниже приведены их артикулы:
- Читайте также:
- трапеция — артикул 2170-5205015;
- моторедуктор стеклоочистителей — 842-3730-50 или 2123-523612.040.
Следует отметить, что мотор стеклоочистителей правильно именуется моторедуктором, поскольку он включает не только электромотор, но и набор шестерен, которые обеспечивают передачу вращательных движений.
Кроме того, для снятия компонентов потребуется смазка для редукторов, которая необходима для обработки редукторного узла и штоков. Как только все инструменты и материалы будут подготовлены, можно переходить к выполнению работ.
Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера
После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

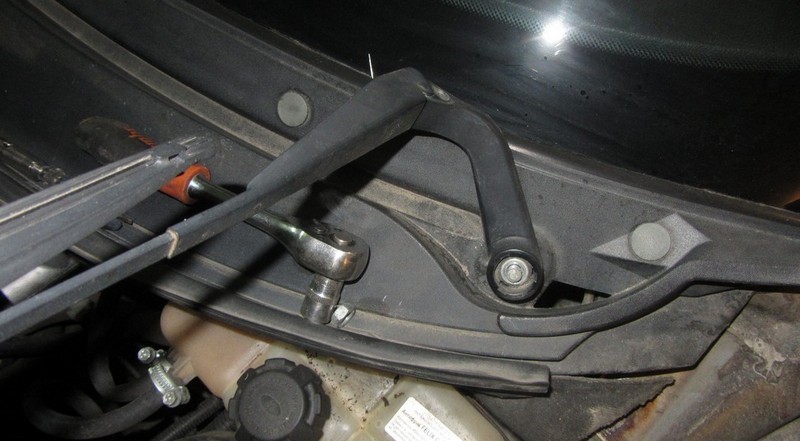

- Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки.
- Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг.

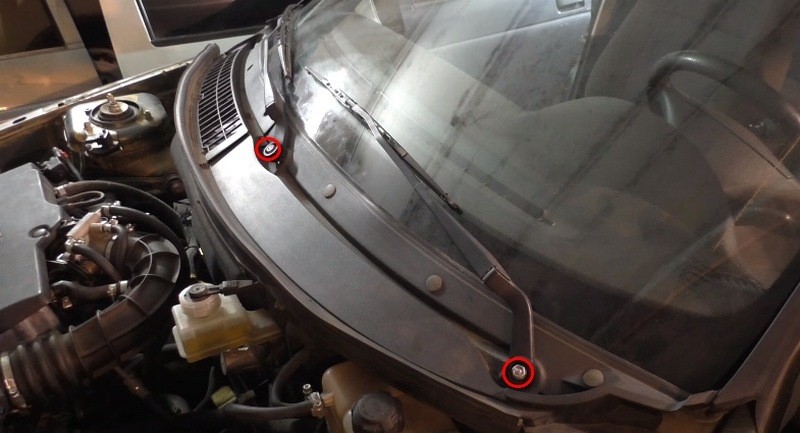

- Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо.
- Крестовой отверткой вывинчиваются крепежные элементы жабо.
- Открыть капот.
- Отвести в сторону резиновый уплотнитель капота.
- Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху.
- И один винт снизу, который расположен под бачком тормозной системы.
- Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону.
- Снимаем жабо, потянув ее на себя.
- Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе.
- После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка.
- Снять шумоизоляцию.

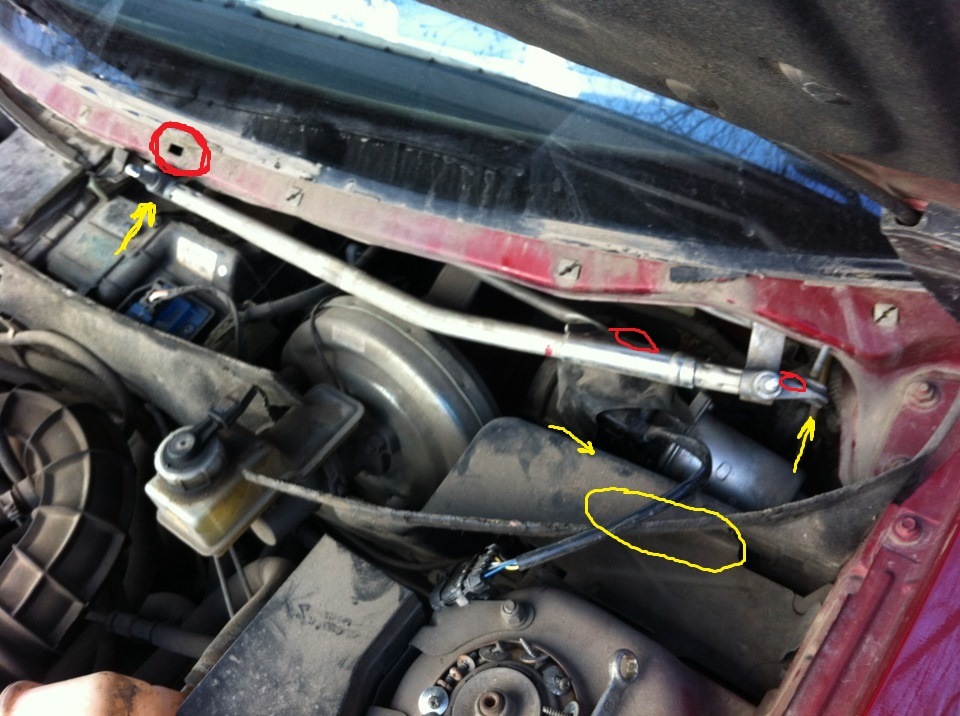

- Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота.
- Гайки крепления платформы расположены на колесных арках со стороны колеса.
- Снять платформу, и убрать ее в сторону.
- Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре.
- И вторая гайка на «10» крепления трапеции на Приоре.
- Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить.
- Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши. Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре.
- На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен. Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия.
- Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10».
- Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.
На этом экспертная инструкция по снятию и замене трапеции и моторчика дворников на Приоре завершена. Процесс сборки выполняется в порядке обратном снятию. Ниже представлен видео ролик, в котором детально рассмотрен процесс демонтажа трапеции и двигателя дворников на Приоре без кондиционера.
Снятие трапеции и моторедуктора дворников на Приоре с кондиционером: особенности процесса
В данной инструкции описан процесс снятия трапеции и мотора стеклоочистителей на автомобиле Приора, не оснащенном кондиционером. Если ваш автомобиль оборудован кондиционером, то процедура потребует дополнительных шагов. Основное отличие заключается в том, что после откручивания двух гаек и одного болта, удерживающих трапецию с мотором, извлечь механизм будет невозможно из-за корпуса системы кондиционирования, расположенного по центру. Чтобы освободить место, необходимо ослабить четыре гайки, крепящие климатическую установку. Местоположение нижних креплений можно увидеть на фото ниже.
Чтобы избежать ослабления креплений и вмешательства в систему кондиционирования, рекомендуется воспользоваться простым методом снятия трапеции на Приоре с кондиционером.
Для того чтобы снять трапецию стеклоочистителей на Приоре с кондиционером без ослабления креплений системы, выполните следующие шаги:
- После ослабления трапеции с мотором, перед ее извлечением, необходимо разобрать механизм прямо в нише.
- Для этого отсоедините шток крепления рычагов стеклоочистителей (с водительской стороны) от трапеции. Сначала извлеките стопорное кольцо, удерживающее шток дворников. На фото ниже показано, как оно выглядит.

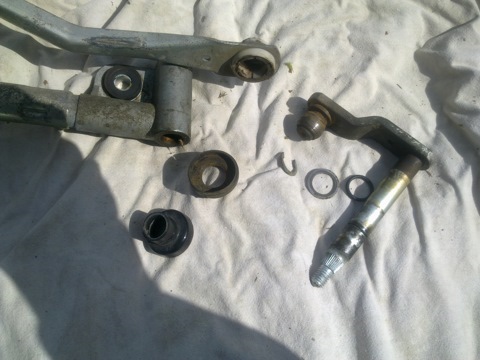

- Под стопорным кольцом находится шайба, которую также следует удалить.
- Затем утопите штангу вместе со штоками внутрь. Если она сидит слишком плотно, можно накинуть гайку и аккуратно постучать молотком, но не переусердствуйте.
- Когда шпилька освободится от соединения с втулкой, вытащите сальник, чтобы не потерять его. Не забудьте смазать штоки и сальники перед сборкой.
- Далее разъедините шарнирное соединение с помощью отвертки, как показано на фото ниже.
- После того как шток освободится от втулки трапеции, аккуратно извлеките ее вместе с моторчиком.
- Делайте это медленно и осторожно (на этом этапе многие водители повреждают лобовое стекло). Снимать второй шток не обязательно, так как трапецию можно извлечь, разъединив только один шток. После извлечения устройства можно приступать к его ремонту. Установка выполняется в обратном порядке.
Более подробно процесс снятия и установки трапеции и мотора на Приоре с кондиционером представлен в видео ниже.
Чтобы облегчить процесс сборки, рекомендуется внести некоторые изменения, а именно:
-
Читайте также:
- Сточите рычаг, как показано на фото ниже.
- Установку шпильки следует производить в порядке, показанном на фото ниже.
В целом, процесс сборки проходит значительно легче, чем демонтаж, однако все равно потребуется определенная сноровка. Перед началом демонтажных работ также рекомендуется ознакомиться с видео ниже.
На этом процесс снятия и замены трапеции с моторчиком на Приоре завершен. Если вы следовали инструкции, то выполнить все действия на практике будет вполне возможно. Причины для проведения демонтажа могут быть различными — от ревизии до ремонта или замены деталей, но все это можно осуществить только после демонтажа трапеции вместе с моторедуктором.
Как правильно установить трапецию стеклоочистителя приора
Всем доброго времени суток Если вам надоела унылая работа дворников с приходом холодов то вам сюда. У меня приора с кондиционером, и работал я один, так что все нереальное реально . Но скажу сразу, пару моментов, а именно снятие и установка трапеции меня немного вывели из себя, и я вспоминал конструктора всеми «хорошими » словами. а теперь подробно. -Приора с кондиционером -снимал не отсоединяя мотор фото свои не делал так что буду брать из интернета.
1 .Останавливаем дворники в верхнем положении (вертикально) путем выключения зажигания. Снимаем Дворники. Снимаем Часть Жабо, всю снимать не обязательно . ( если Жабо вздулось желательно заменить на Жабо новое которое изначально проклеянно двухсторонним скотчем ) . вынимаем Бачок ОЖ и убираем в сторону ( я не снимал его полностью как делали другие ) и подгибаем фиксирующую платформу Бачка . Желтыми стрелками указаны гайки и болт которые нужно открутить что бы снять трапецию, плюс не забываем отсоеденить жгут питания.
сам процесс снятия был быстрым, на месте отщелкиваем с левой стороны верхнее звено отверткой и отгибая кузов ручкой молотка ( что бы не повредить отверткой ) постепенно выводим трапецию, пользуясь ручкой молотка и можно отверткой вытесняем трапецию… я сделал 3 фото трапеции со всех сторон в сборе с моторчиком, они мне очень пригодились так как после полной разборки трапеции я забыл что от куда, а по фото не составило труда за 2 минуты всё собрать . Если вы не собираетесь снимать моторчик то запомните, пометьте шкиф в каком положении, это главное.

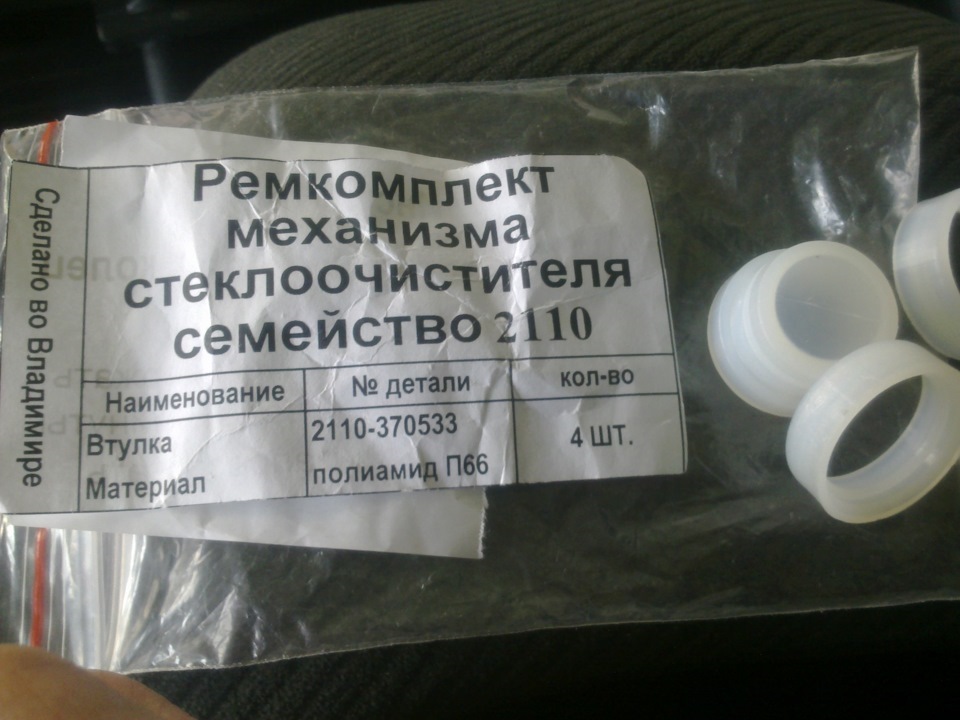

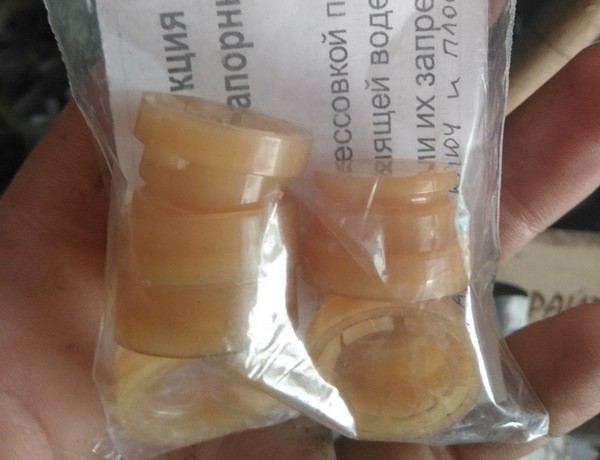

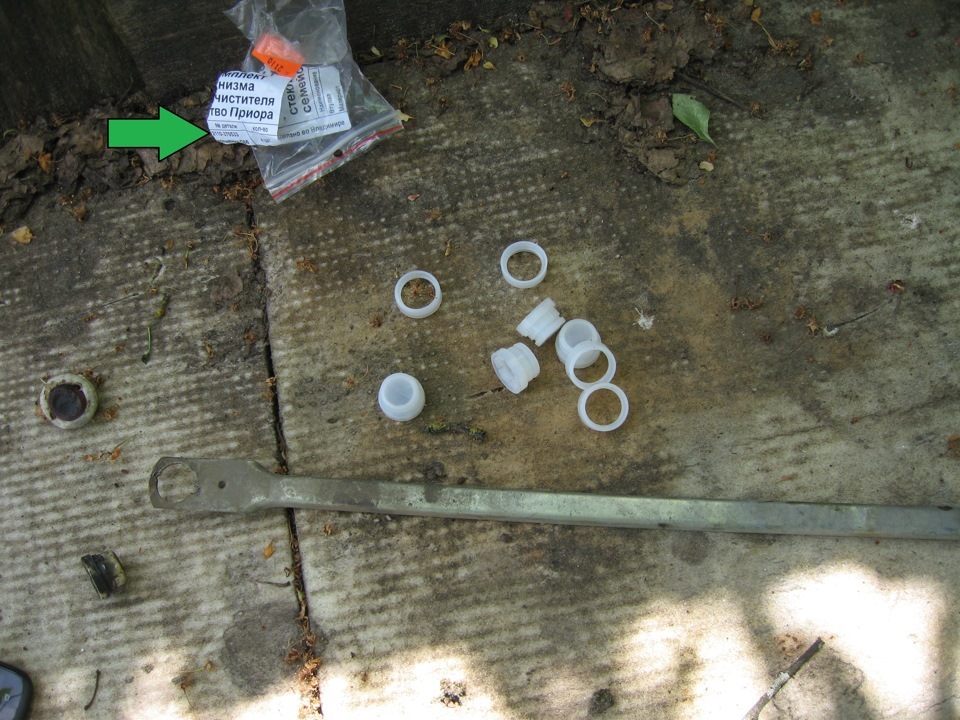

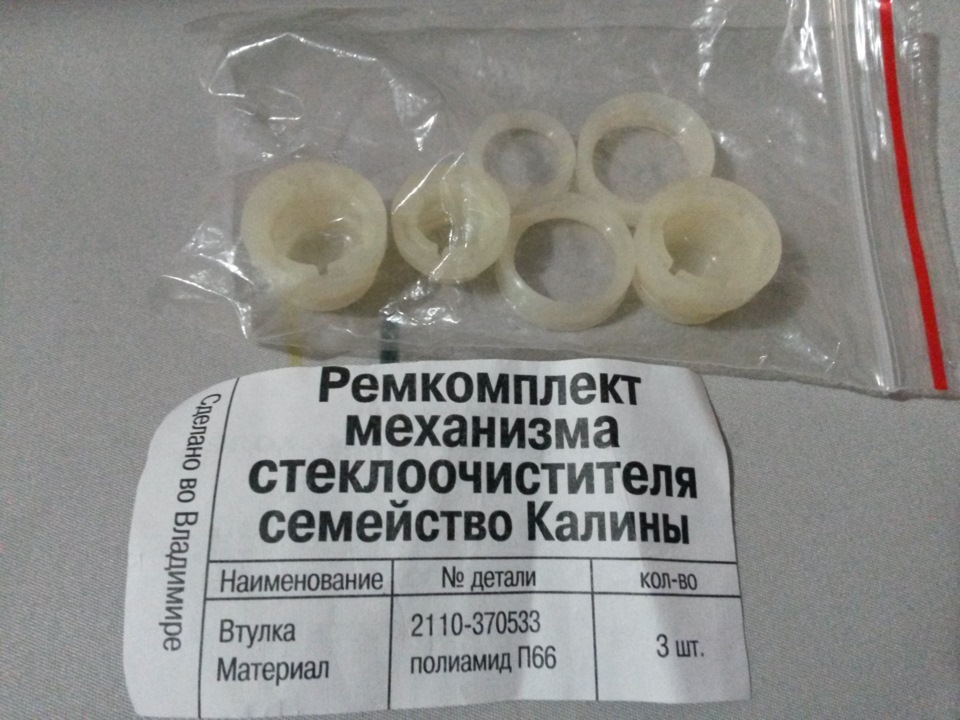

2 Купил на рынке рем комплект, как мне покозалось что на приору что на калну что на 2110 они одни и те же.Калиновский отличается одной, она другова размера.(если у вас маленький городишка и нет возможности купить приоровский, а есть пара калиновских то почему нет? но я купил ПРИОРОВСКИЙ =) 130 р .
Передний стеклоочиститель на автомобиле Лада Приора имеет конструкцию, схожую с десятым семейством, поэтому выполнение данного ремонта будет похожим. Но все же, некоторые моменты будут отличаться. Итак, ремонт или замена некоторых деталей обычно происходит по следующим причинам:
- Выход из строя мотора дворника
- Поломка трапеции
- Возникновение повышенного люфта в работе трапеции
- Трещоточные рукоятки
- Удлинитель
- Головка на 10 и 13 мм
- Острый нож или отвертка
- Крестообразная отвертка
Замена мотора и трапеции дворников
Передний стеклоочиститель на автомобиле Лада Приора имеет конструкцию, аналогичную модели из десятого семейства, поэтому процесс ремонта будет в целом схожим. Однако есть и некоторые отличия. Ремонт или замена отдельных компонентов обычно необходимы по следующим причинам:
Для того чтобы выполнить ремонт или замену самостоятельно, вам понадобятся следующие инструменты:
Снятие трапеции стеклоочистителя в сборе с мотором на Приоре
Первым делом необходимо снять рычаги дворников, а также уплотнительную резинку верхней части капота. После этого при помощи тонкого ножа поддеваем декоративные заглушки, под которыми находятся винты крепления жабо.
Под этими заглушками отворачиваем винты крепления жабо.
Теперь стоит опять-таки с левой стороны открутить несколько винтов крепления утеплителя к жабо, как это показано на фото ниже.
READ Как установить русь 13 век путь воина
После чего можно снимать одну часть жабо:
Также, ослабляем болт хомута на тонком шланге расширительного бачка и выводим его из отверстия в утеплителе:
Утеплитель моторного отсека также крепится еще снизу, что не очень хорошо видно, но на фото ниже этот винт довольно хорошо виден.
Теперь можно поднимать расширитель вверх, и отводить в сторону участок утеплителя, как это показано на фото ниже.
Теперь можно уже приступать к отворачиванию гаек крепления и болтов мотора с трапецией. Сверху слева:
А вот чтобы добраться до болта крепления трапеции снизу по центру, необходимо предварительно открутить и снять кронштейн крепления расширительного бачка. Два болта крепления находятся сверху, что видно на фото:
И еще два болта с внутренней стороны крыла, разумеется, предварительно сняв подкрылок.
Теперь площадку можно снимать, и откручивать последний болт крепления трапеции Приоры.
Теперь аккуратно извлекаем всю конструкцию в сборе, находя нужное положение, чтобы трапеция не цеплялась за кузов и корпус отопителя.
Еще остается один момент — отсоединить колодку со жгутом проводов питания.
Теперь вся трапеция в сборе с мотором снимается без каких-либо проблем.
Про съемник
Я испытывал страх не только сломать сам «поводок», но и повредить двигатель, шток и другие детали. Все это оборачивается значительными расходами. Например, держатель для моего AVEO стоит 2100 рублей, а пара — уже 4200 рублей, что, мягко говоря, шокирует! А если представить, что может сломаться что-то внутри, то я даже не хочу думать о возможной стоимости ремонта.
Поэтому я решил обратиться на СТО, чтобы снять эту деталь, но это оказалось не так просто. Дело в том, что существуют съемники для подшипников, например, ступичных, но они слишком громоздкие и не подходят для моей ситуации. Есть также более компактные варианты для генераторов, но они все равно слишком большие, и подлезть к нужному месту не удается.
Кстати, такие инструменты бывают с тремя и двумя захватами, и для моего автомобиля лучше подойдут именно с двумя. Думаю, что для многих автовладельцев этот вариант будет наиболее удобным.
Один мастер посоветовал мне использовать съемник для генератора от ВАЗ, который маленький и идеально подходит. Я провел полчаса в интернете и нашел универсальный мини-съемник с двумя захватами.
Я также заезжал на официальный сервис, где есть все необходимое оборудование, но там мне озвучили цену около 500 рублей за оба инструмента. Это просто наглость! Поэтому я решил поискать детали самостоятельно.
Я нашел нужный съемник в крупной сети автомобильных магазинов по всей России. Его стоимость составляет всего 159 рублей. Он называется «СЪЕМНИК 2-Х ОПОРНЫЙ МАЛЫЙ ПЕРЕКИДНОЙ». Не буду упоминать название магазина, чтобы не создать впечатление рекламы, но такие инструменты можно найти во многих магазинах автозапчастей.
Замена мотора стеклоочистителя на Приоре
Чтобы заменить непосредственно сам моторчик дворников, необходимо первым делом отметить положение планки трапеции относительно ее корпуса, чтобы потом все установить в таком же порядке.
Откручиваем три болта крепления мотора:
И центральную гайку при помощи ключа на 13 мм. Снимаем мотор и производим его замену на новый в случае необходимости.
Установка происходит в обратной последовательности. Цена новой трапеции составляет от 1000 рублей за оригинал производства Автоваз. За мотор придется заплатить не менее 2000 рублей.
Трапеция дворников приора установка
Необходимые инструменты: накидной ключ «на 10», торцевая головка «на 10», плоская отвертка.
-
Отсоедините провод от клеммы «минус» аккумулятора.
-
С помощью отвертки аккуратно подденьте декоративные заглушки на гайках крепления рычагов стеклоочистителей Лада Приора…
-
…и снимите заглушки.
-
Ослабьте гайки крепления рычагов, отвернув их на несколько оборотов.
-
Закройте капот и осторожно, поднимая рычаги и покачивая их вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, снимите рычаги со шлицев.
-
Опустите рычаги в исходное положение, откройте капот, окончательно отверните гайки крепления и снимите рычаги вместе с щетками.
-
Отожмите фиксатор…
-
Выверните две гайки, крепящие трапецию стеклоочистителя…
-
…и открутите болт, который соединяет кронштейн моторедуктора с кузовом ВАЗ 2170 Приора…
-
…затем извлеките стеклоочиститель, слегка повернув его вверх.

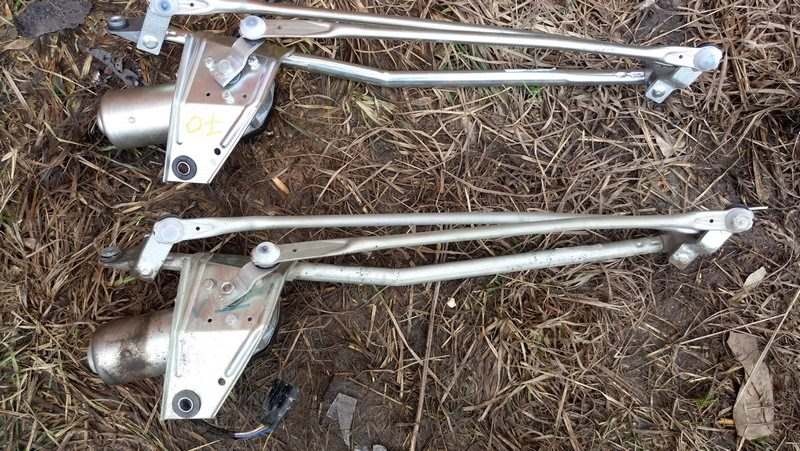

Так выглядит стеклоочиститель в сборе.
-
Снимите гайку крепления…
-
…и извлеките поводок с валика моторедуктора.
-
Открутите три болта, удерживающих моторедуктор Лада Приора…
-
…и снимите его с кронштейна.
Моторедуктор стеклоочистителя, снятый с кронштейна крепления.
-
С одной стороны подденьте тягу с шарового шарнира кривошипа…
-
…если не хватает усилия рук, воспользуйтесь отверткой…
-
…и демонтируйте тягу с другой стороны кривошипа.
-
Замените поврежденные или потерявшие эластичность сальники шаровых шарниров ВАЗ 2171.
Снятие трапеции дворников Приоры
Порядок действий:
Установка очистителя ветрового стекла ВАЗ 2170
Соберите и установите трапецию дворников Приоры в обратном порядке. После этого включите мотор-редуктор с помощью подрулевого переключателя, затем выключите и дождитесь остановки вала электродвигателя. В этом положении вала мотор-редуктора установите кривошип по ранее нанесенной метке.
Кстати, знаете ли вы, как установить задний дворник Приоры в вертикальное положение?
1200 руб. за фотоотчет
Мы платим за фотоотчеты по ремонту автомобилей. Заработок от 10 000 руб/мес.
Снятие трапеции стеклоочистителя Приора, а также демонтаж и замена моторчика привода этой трапеции немного отличаются от автомобилей десятого семейства (ВАЗ 2110-12), так как на Приоре и крепление жабо, и крепление шумоизоляции имеют свои особенности. Поэтому выполнение этой процедуры может быть немного сложнее. Если вы являетесь владельцем Лада Приора и вам нужно снять трапецию привода стеклоочистителя для ремонта или замены моторчика, рекомендуется воспользоваться наглядной видеоинструкцией, чтобы избежать неожиданных трудностей при снятии и установке трапеции дворников на вашем автомобиле.
Итак, для снятия трапеции Приора в первую очередь необходимо снять стеклоочистители, затем открутить крепления жабо и шумоизоляции в капотном отсеке. Также потребуется снять расширительный бачок. После этого можно будет демонтировать шумоизоляцию для получения доступа к трапеции дворников Приора. Однако для того чтобы снять трапецию с моторчиком в сборе, вам придется также снять площадку бачка.
Щетки генератора Приора: как правильно заменить и сделать это самостоятельно
Если хозяин Приоры заметил, что исчезает зарядка с АКБ, прежде всего, ему необходимо проверить, в каком состоянии находятся щетки генератора. Конечно, поначалу зарядка снижается несущественно, но если неполадка не устраняется вовремя, то заряд очень скоро пропадет вовсе. Выправить данную неполадку поможет замена щеток генератора Приора, которые явно износились.
Важно! Щёточный механизм генератора на Приоре не подлежит ремонту. Если произошла любая поломка, потребуется исключительно смена вкупе со щетками.
Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно. Следует лишь учесть рекомендации профессионалов.
Какой инструментарий необходим для работы
Перед тем как заменить щетки на генераторе, соберите необходимые инструменты для выполнения работы:
- плоская отвертка;
- ключ – предпочтительно рожковый (размер 13);
- головка для автомобиля с воротком (размер 10).
Меняем щетки генератора, последовательность процесса
Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.
Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею.
После снятия генератора на Приоре, замена производится следующим образом:
- отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
- отсоедините от них соединительный штекер;
- не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
- возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
- открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.
По каким признакам понять, что щетки генератора стали непригодными
В этом могут помочь следующие внешние признаки:
- если при осмотре данного элемента вы заметите, что его длина составляет менее 5 мм, его обязательно нужно заменить;
- если щетки изношены неравномерно, это негативно скажется на работе генератора, поэтому их также следует заменить.
Не стоит экономить на покупке новых щеток. Если вы наткнетесь на дешевый вариант, есть большая вероятность, что они не прослужат долго. Скорее всего, такая экономия приведет к необходимости повторной замены этих комплектующих.
Снятие трапеции дворников Приоры
Порядок действий:
Лада Приора Седан =Silver Edition= › Бортжурнал › Поводки дворников от Нивы Шевроле
Всем привет! Идея заменить поводки дворников возникла давно, так как старые поводки на дорестайлинговых Приорах выглядят довольно громоздко и неуклюже. Кроме того, у меня была проблема с пассажирским поводком: пружина ослабла, и бескаркасная щетка не могла нормально очищать середину своей части стекла.
Я очень хотел найти поводки от компании Master Sport с двумя пружинами (артикул 21235205065PCSMS), но, к сожалению, это оказалось непростой задачей. На сайтах Emex и Exist не было в наличии нужного товара, и в ближайшее время его тоже не ожидалось. В итоге я приобрел аналог с одной пружиной, который, как я понял, используется на автомобилях Нива Шевроле. Про процесс замены и установки рассказывать нечего — лучше покажу пару фотографий, как встали новые поводки.
К сожалению, замена поводков принесла не только положительные эмоции, связанные с избавлением от громоздких сабель и улучшением качества очистки, но и небольшое разочарование: несмотря на заметное улучшение в качестве и скорости очистки стекла, пассажирская бескаркасная щетка по-прежнему не могла нормально очищать середину своей половины стекла. Кроме того, внешний вид портили видимые из-под капота гайки крепления поводков, так как их конструкция немного отличалась. С этой проблемой мне помогли пластиковые заглушки на гайки, которые я заказал с АлиЭкспресс.
Заглушки идут в комплекте по 10 штук. Для гаек крепления поводков я выбрал заглушки под резьбу М8. Ссылку на них прикладываю: ru.aliexpress.com/item/32…62bab4854af46a826e35e10fe
Оставшиеся заглушки я также использовал для закрытия гаек крепления стойки к стакану передней подвески, так как создавалось впечатление, что их здесь не хватало.
Что касается очистки пассажирской стороны, я временно заменил дворники на каркасные — с ними все очищается отлично. Однако ближе к зиме мне все равно придется приобрести бескаркасные, поэтому буду рад услышать ваши советы по выбору бескаркасных дворников для Приоры. Спасибо всем за внимание, удачи на дорогах и в жизни!
Как поменять дворники на Приоре
В плохую погоду езда с неисправными стеклоочистителями становится небезопасной. За рулем водитель должен хорошо видеть пространство перед собой, чтобы в случае экстремальной ситуации быстро среагировать и принять правильное решение. Со временем дворники на Приоре начинают работать хуже и качество очистки снижается – появляются разводы и не вытертые участки. Причиной может быть поломка дворников, моторчика или щеток. В таком случае ремонтировать стеклоочистители на Приоре лучше в автосервисе. Так как это не всегда представляется возможным, то возникает вопрос, как поменять дворники на Lada Priora самостоятельно.
Большинство специалистов рекомендуют делать замену дворников на Приоре один раз в год, независимо от интенсивности использования автомобиля. Лучше всего менять щетки после зимы, так как именно это время года наиболее негативно сказывается на состоянии всего автомобиля. Согласно техническим требованиям, стеклоочистители должны качественно убирать снег и грязь с лобового стекла в течении 400 тысяч циклов, что примерно равно одному году использования.
Видео обзор по замене мотора и трапеции дворников на Приоре 2170, 2171, 2172
Чтобы наглядно продемонстрировать весь процесс ремонта, ниже представлен видеообзор. Если у вас остались вопросы, не стесняйтесь задавать их в комментариях или на нашем канале под видео!
В плохую погоду управление автомобилем с неисправными стеклоочистителями становится опасным. Водитель должен четко видеть дорогу перед собой, чтобы в экстренной ситуации быстро среагировать и принять верное решение. Со временем дворники на Lada Priora начинают работать менее эффективно, и качество очистки ухудшается – появляются разводы и неочищенные участки. Причиной этого могут быть неисправности самих дворников, моторчика или щеток. В таких случаях лучше всего доверить ремонт стеклоочистителей профессионалам в автосервисе. Однако, если это невозможно, возникает вопрос, как самостоятельно заменить дворники на Lada Priora.
Большинство экспертов советуют заменять дворники на Приоре раз в год, независимо от того, как часто вы используете автомобиль. Оптимально производить замену щеток после зимнего сезона, так как именно в это время года состояние автомобиля подвергается наибольшему стрессу. Согласно техническим требованиям, стеклоочистители должны эффективно удалять снег и грязь с лобового стекла в течение 400 тысяч циклов, что примерно соответствует одному году эксплуатации.
Как выбрать дворники
Стеклоочистители бывают обычные и бескаркасные. Первые состоят из металлического каркаса, шумят и быстро разбалтываются. Так как на Приоре дворники не взаимозаменяемы, то необходимо их подбирать, учитывая длину. Для зимы существуют специальные щетки, позволяющие бороться с обледенением. ВАЗ Приора на заводе оснащается каркасными стеклоочистителями. Такой тип позволяет осуществлять при необходимости только замену щеток, хотя бескаркасные отличаются лучшим качеством очистки.
Существуют также гибридные дворники – самый дорогостоящий вариант. От каркасных стеклоочистителей они позаимствовали коромысла и опоры, а от бескаркасного типа – пластиковый корпус. Такой вариант самый совершенный и отличается своей долговечностью. Замена ленты в бескаркасных и гибридных дворниках требует наличия определенных навыков, тогда как поменять резинки в обычных стеклоочистителях может любой желающий.
Лада Приора Седан Персей › Бортжурнал › Щетки Denso Wiper blade и поводки дворников Шеви Нива
Ассаламу алейкум, уважаемые дамы и господа! Рад приветствовать вас! Всем, кто подписывается и ждет взаимных лайков, желаю счастья в новом году!
Как известно, у автомобилей Приора есть некоторые недостатки, касающиеся поводков и щеток стеклоочистителей. Множество моделей щеток устанавливают владельцы, кто-то остается доволен, кто-то нет, но все продолжают ездить, не обращая на это внимания. Для меня и моей семьи безопасность на дороге стоит на первом месте!
Я долго изучал различные варианты, и хочу выразить благодарность всем, кто делится полезной информацией на форумах, помогает друг другу — это действительно важно и полезно. В итоге я остановился на одном варианте, решил попробовать и остался доволен!
Итак, я приобрел поводки стеклоочистителей от Chevrolet Niva на рынке. Честно говоря, не знаю их код, но в магазинах и на рынках их предостаточно. Купил их два месяца назад, но из-за работы не было времени установить, да и машина часто стоит в гараже, езжу редко. Есть небольшой минус: болт крепления поводков снаружи, в то время как на Приоре он скрыт под заглушкой. Но я решил эту проблему, закрыв болты пластиковыми заглушками, которые заказал с Алиэкспресс. Они отлично подошли, выглядят аккуратно и эстетично. Кроме того, они тонкие и значительно ниже, что позволяет щеткам лучше прилегать к лобовому стеклу. На фото все подробно показано, пожалуйста, смотрите!
Как поменять резинки
Сделать замену резинок можно своими руками, что позволит сэкономить на покупке новых щеток. Потребуются плоскогубцы и отвертка с широким лезвием. В первую очередь для замены щеток дворников на Приоре требуется установить их перпендикулярно рычагам, отжать стопорные скобы и затем вытянуть. После снятия дворников следует аккуратно отогнуть на минимальный угол зажимы резиновой ленты, находящиеся на краях прижимной пластины. Это делается для того, чтобы резинка могла легко выйти из дворника. Лучше зажимы выгибать плоскогубцами, так как есть риск повреждения фиксаторов.
READ Как установить обычный холодильник как встраиваемый
После того, как резиновую ленту извлекли из зажимов, из нее нужно вытянуть металлические пластины, которые удерживают изогнутую форму. Следует сразу запомнить направления изгибов пластин, чтобы не перепутать их и не делать работу заново, так как резинка не будет плотно прижиматься к лобовому стеклу. В пластинах есть выборки, куда должны входить пазы резинки. Бывают ситуации, когда толщина паза больше ширины выборки. В таком случае ее можно расширить тонким надфилем.
Резиновая лента легко вставляется в фиксаторы до щелчка. При этом она не должна люфтить, иначе быстро износится. Если установленная резинка оставляет неочищенные места на стекле, то ее нужно заменить снова. Однако стоит учитывать, что стоимость нескольких испорченных при установке лент может быть больше стоимости дворника в сборе.
Прикипел – а поможет ли?
Честно говоря, у меня были сомнения относительно его эффективности. Поводок сидел настолько крепко, что это было просто ужасно! Я открутил гайку, подключил съемник и начал вращать болт (можно подложить тряпочку под ножки, чтобы избежать царапин). И вот чудо! Все снялось очень легко и просто (возможно, WD-40 тоже сыграл свою роль).
Основная проблема заключается в том, что между держателем дворника и штоком мотора находится шлицевое соединение. Они действительно крепко зафиксированы. Если туда попадет немного воды, как мне кажется, это может привести к серьезному закисанию.
Какой вывод можно сделать – инструмент действительно прост в использовании. Не стоит экономить 159 рублей, этот инструмент вам еще пригодится (вдруг у вас будет несколько автомобилей, да и друзьям можно помочь). И если вы что-то сломаете, это обойдется вам в гораздо большую сумму, что не идет ни в какое сравнение.
Теперь предлагаю посмотреть видео-версию статьи.
На этом завершаю, надеюсь, информация была полезной. Читайте наш АВТОБЛОГ и подписывайтесь на наш канал.
Похожие новости
- Заклинило заднее колесо
- Хруст при переключении передач
- Двигатель не прогревается
Замена трапеции дворников на Приоре
Для замены трапеции на Приоре вам понадобится специальный ремкомплект, который значительно упростит процесс замены моторчика или тяг. В первую очередь, перед тем как приступить к замене моторчика, необходимо подготовить пространство под капотом: отключите аккумулятор, сняв клемму с отрицательным знаком, уберите левую часть шумоизоляции и отодвиньте в сторону расширительный бак. Из ремкомплекта стеклоочистителей Приоры вам понадобятся плоская и крестовая отвертки, а также головка на 10.
Снятие трапеции дворников на Lada Priora выполняется в обратном порядке. Сначала включите моторчик с помощью подрулевого переключателя, затем выключите его и дождитесь остановки вала электромотора. После этого установите кривошип, ориентируясь на заранее сделанную метку.
Как снять и отремонтировать трапецию стеклоочистителя
Сегодня пришлось снимать трапецию дворников на своей Калине, так как возникла одна проблема, о которой расскажу чуть позже. Заодно решил написать инструкцию по замене как самой трапеции, так и моторчика стеклоочистителя. Снимается все достаточно просто, даже не думал, что все намного легче, чем на «классике». Для данного ремонта понадобятся такие инструменты, как:
- Головки на 10 и 13
- Трещоточные рукоятки или воротки
- Рожковый или накидной ключ на 10 и 13
- Бита TORX T20 с держателем
Втулки – частая болезнь трапеции Нивы
Проблемы с дворниками часто приводят к износу втулок трапеции. Если вы заметили, что дворники Нивы стали расшатаны и имеют свободный ход, это свидетельствует о наличии неисправностей в втулках. Причиной этого может быть попадание пыли и песка, что значительно увеличивает их износ и приводит к неправильной работе дворников Нивы.
Замена моторедуктора стеклоочистителя на Приоре
Для замены непосредственно самого моторчика дворников необходимо в первую очередь сделать отметку положения планки трапеции относительно ее корпуса. Это нужно для того, чтобы обратно установить ее в таком же порядке. Далее следует открутить 3 болта, с помощью который крепится электродвигатель и центральную гайку с помощью ключа на 13. После этого можно снять моторчик и заменить на новый, если это необходимо. Оригинальная трапеция стоит от тысячи рублей, новый моторедуктор – от двух тысяч рублей.
Замена трапеции и моторедуктора дворников Лада Приора: подробная инструкция с фото и видео описанием для автомобилей с кондиционером и без
Работа дворников основывается на таких ключевых элементах, как трапеция и привод или электромотор. Рассматривать эти компоненты, а именно процесс их демонтажа и замены, следует в комплексе. Это обусловлено тем, что они соединены между собой с помощью резьбовых соединений, и их нельзя снять по отдельности. В данном материале представлена подробная инструкция по замене трапеции и мотора дворников на автомобиле Лада Приора. Вы найдете детальное описание процесса как для автомобилей без кондиционера, так и для моделей с кондиционером. Хотя различия в процедуре незначительные, они все же существуют, и вы сможете узнать о них, ознакомившись с этой статьей.
Проверка и обслуживание электрической проводки дворников Приоры
Перед тем как приступить к сборке трапеции дворников на автомобиле Приора, необходимо убедиться в исправности электрической проводки, так как она играет ключевую роль в функционировании системы. В этом разделе мы рассмотрим основные этапы проверки и обслуживания электрической проводки дворников.
1. Визуальный осмотр проводки
Первым шагом является визуальный осмотр проводки, которая отвечает за работу дворников. Необходимо проверить наличие видимых повреждений, таких как трещины, обрывы или коррозия на контактах. Особое внимание стоит уделить местам соединений проводов, так как именно там чаще всего возникают проблемы.
2. Проверка предохранителей
Следующим этапом является проверка предохранителей, отвечающих за работу системы стеклоочистителей. Для этого нужно найти блок предохранителей, который обычно расположен под капотом или в салоне автомобиля. С помощью мультиметра или тестера проверьте целостность предохранителей. Если предохранитель сгорел, его необходимо заменить на новый с аналогичными характеристиками.
3. Тестирование моторчика дворников
После проверки предохранителей следует протестировать моторчик дворников. Для этого можно подключить его напрямую к источнику питания, чтобы убедиться в его работоспособности. Если моторчик не запускается, возможно, он требует замены. В случае, если моторчик работает, но дворники не двигаются, следует проверить соединения и состояние трапеции.
4. Проверка переключателя
Не менее важным элементом является переключатель, который управляет работой дворников. Для его проверки необходимо снять обивку рулевой колонки и протестировать переключатель на наличие замыкания. Если переключатель неисправен, его следует заменить.
5. Обслуживание разъемов и контактов
Для обеспечения надежного соединения всех компонентов системы необходимо регулярно обслуживать разъемы и контакты. Рекомендуется очистить их от грязи и окислов, а также обработать специальной смазкой для предотвращения коррозии. Это поможет избежать проблем с электрической проводкой в будущем.
6. Проверка заземления
Наконец, важно проверить заземление системы. Плохое заземление может привести к неправильной работе дворников. Убедитесь, что все заземляющие провода надежно закреплены и не имеют повреждений.
После выполнения всех вышеперечисленных шагов можно быть уверенным в том, что электрическая проводка дворников Приоры находится в исправном состоянии. Это позволит избежать проблем при сборке трапеции и обеспечит надежную работу системы стеклоочистителей в дальнейшем.
Вопрос-ответ
Можно ли установить трапецию дворников от Приоры на ВАЗ 2110?
На “десятку” можно установить трапецию стеклоочистителя Приоры, она, кстати, дешевле оригинальной. Отличия будут: 1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они “на 13”, а на ВАЗ 2110 “на 10”, соответственно, придется заменить поводки дворников.
Сколько стоит поменять трапецию дворников Приоры?
Трапеция стеклоочистителя для автомобилей Лада 2170-2172 Приора. Цена: 1 250 руб. 1 350 руб.
Советы
СОВЕТ №1
Перед началом сборки трапеции дворников обязательно отключите аккумулятор автомобиля. Это предотвратит случайное срабатывание дворников во время работы и обеспечит вашу безопасность.
СОВЕТ №2
Обратите внимание на порядок снятия и установки деталей. Рекомендуется делать фотографии каждого этапа, чтобы в дальнейшем легче было собрать все обратно. Это поможет избежать путаницы и упростит процесс сборки.
СОВЕТ №3
При установке трапеции убедитесь, что все крепежные элементы надежно затянуты. Используйте динамометрический ключ для достижения необходимого момента затяжки, чтобы избежать ослабления соединений в будущем.
СОВЕТ №4
После завершения сборки проверьте работу дворников. Убедитесь, что они движутся плавно и без заеданий, а также что они правильно останавливаются в нижнем положении. Это поможет избежать проблем в будущем и обеспечит комфортное использование автомобиля.
