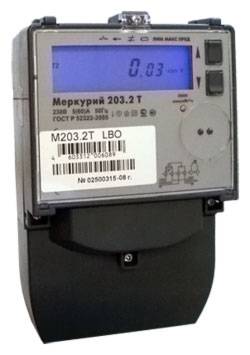

Меркурий 203 как снять показания

Как снять показания, инструкция Меркурий 203 — информационный материал

Счетчик Меркурий 203 предназначен для измерения и учета электрической энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц.

Счетчик сохраняет в энергонезависимой памяти с возможностью последующего просмотра на индикаторе, значение учтенной электрической энергии по всем тарифам с момента ввода в эксплуатацию и значение учтенной электрической энергии с начала эксплуатации на первое число каждого из предыдущих 12 месяцев по каждому действующему тарифу. Имеет встроенный интерфейс или PLC-модем и может эксплуатироваться как самостоятельно, так и в составе автоматизированных систем контроля и учета электроэнергии.

Предназначен для работы в закрытом помещении. По условиям эксплуатации относится к группе 4 ГОСТ 22261 с интервалом температур от минус 45 до плюс 70 °С.

Меркурий 203 условные обозначения

Меркурий — торговая марка счетчика
203 — серия счетчика
2 — устройство для отображения электроэнергии — ЖКИ
Т — наличие внутреннего тарификатора
D — наличие протокола DLMS/COSEM, СПОДЭС

R(R,Fn,C,Ln,Gn,E) — интерфейсы:

R — интерфейс RS-485
С — интерфейс CAN
Fn — радиомодем (n=1,2,3. — разновидность радиомодема)
Ln — PLC-модем (n=1,2,3. — разновидность PLC-модема)
Gn — GSM-модем (n=1,2,3. — разновидность GSM -модема)
Е — модуль Ethernet

Список модификаций

Меркурий 203.2T DLBO	Меркурий 203.2Т DRBO	Меркурий 203.2Т RB	Меркурий 203.2Т GB
Меркурий 203.2Т DGBO	Меркурий 203.2T DLRBO	Меркурий 203.2T LB	Меркурий 203.2T LBO
Меркурий 203.2Т GBO	Меркурий 203.2Т RBO

Меркурий 203 технические характеристики

Базовый/максимальный ток (1б/1тах) — 5/60 А или 5/100 А или 10/100 А
Номинальное напряжение (ином) — 230 В
Номинальная частота сети (50±1) Гц
Установленный рабочий диапазон от 0,9 до 1, ином
Расширенный рабочий диапазон от 0,8 до 1,15 ином
Предельный рабочий диапазон от 0 до 1,15 ином
Пределы допускаемой основной относительной погрешности счетчика соответствуют классу точности 1 согласно ГОСТ 31819.21.
Пределы допускаемой основной относительной погрешности счетчика соответствуют классу точности 2 согласно ГОСТ 31819.23.
В счетчике функционирует импульсный выход основного передающего устройства. При переключении счетчика в режим поверки тот же выход функционирует как поверочный. Переключение телеметрия/поверка осуществляется по команде от интерфейса.

Постоянная счетчика:

Для счетчика с Io/Imax = 5/60 А. — в режиме телеметрии — 500 имп./(кВт-ч) [имп./(квар-ч)]; — в режиме поверки — 32000 имп./(кВт-ч) [имп./(квар-ч)].
Для счетчика с WImax = 10/100 А. — в режиме телеметрии — 250 имп./(кВт-ч) [имп./(квар-ч)]; — в режиме поверки — 16000 имп./(кВт-ч) [имп./(квар-ч)].

Сопротивление импульсного выхода в состоянии «замкнуто» не более 200 Ом, в состоянии «разомкнуто» — не менее 50 кОм. Предельная сила тока через импульсный выход (в состоянии замкнуто) не должна превышать 30 мА. Предельное допустимое напряжение на контактах импульсного выхода в состоянии «разомкнуто» не должно превышать 24 В.

Самоход. При отсутствии тока в последовательной цепи и значении напряжения 1,15 ином (264,5 В), испытательный выход счетчика не создает более одного импульса в течение времени, равного:

1,7 мин для счетчика с максимальным током 100 А
1,4 мин для счетчика класса с максимальным током 60 А

Активная и полная потребляемая мощность в параллельной цепи напряжения счетчика при номинальном напряжении сети, номинальной частоте и нормальной температуре не превышает 1 Вт и 9 В-А соответственно. В счетчике с PLC модемом дополнительная потребляемая активная и полная мощность не превышают 2 Вт и 6 В-А соответственно. В счетчике с наличием модуля GSM дополнительная потребляемая активная и полная мощность не превышают 4 Вт и 5 В-А соответственно.

Полная мощность, потребляемая последовательной цепью счетчика, при базовом токе и номинальной частоте, не должна превышать 0,3 В-А. Время установления рабочего режима не превышает 10 мин.

Для отображения информации в счетчике используется жидкокристаллический индикатор (ЖКИ), представляющий собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами, осуществляющий индикацию:

номера текущего тарифа
значения потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт-ч при измерении активной энергии и в квар-ч при измерении реактивной энергии (за текущий и предыдущий день, за текущий и 11 предыдущих месяцев, за текущий и предыдущий год)
* текущего значения активной и реактивной мощности в нагрузке в Вт или вар
полной мощности
коэффициента мощности (cos ф)
*напряжения в сети
Потребляемого тока
значения тока в нулевой цепи
частоты сети
коэффициента гармоник
текущего времени
текущей даты — числа, месяца, года
коды OBIS согласно международному стандарту IEC 62056-61
параметров модема (для варианта исполнения с модемом PLC)
идентификационного номера модема
уровня принятого сигнала
температуры внутри корпуса счетчика
**тамперных событий: даты и времени вскрытия верхней крышки прибора; даты и времени вскрытия защитной (клеммной) крышки прибора; даты последнего перепрограммирования прибора; даты и времени возникновения последней нештатной ситуации (ошибки само-диагностики).

Примечания 1 * и их максимумов. 2 ** при возникновении тамперных событий на ЖКИ в любом режиме высвечивается пиктограмма (восклицательный знак в треугольнике) до считывания соответствующих журналов событий.

Счетчик обеспечивает обмен информацией, хранящейся в энергонезависимой памяти, с компьютером через интерфейс связи. Имеет защиту от несанкционированного доступа к данным: 1 уровень — только для чтения, 2 уровень — для чтения и программирования, аппаратный уровень (перемычка, которой нельзя воспользоваться без нарушения пломбы Госстандарта, галогенной наклейки, наклейки ОТК и фиксации факта вскрытия верхней крышки корпуса — электронная пломба) — калибровка, инициализация памяти и т.д. Длительность хранения данных в энергонезависимой памяти составляет не менее 30 лет.

Обмен данными по оптопорту в счетчике осуществляется по протоколу ГОСТ IEC 61107, IEC 62056 (DLMS/COSEM, СПОДЭС) или по протоколу «Меркурий 203/234». Обмен данными через последовательный интерфейс RS-485 (CAN) в счетчике осуществляется по протоколу (DLMS/COSEM, СПОДЭС) или по протоколу «Меркурий 203/234».

скорости обмена по интерфейсу (300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200) бит/с
контроля четности/нечетности (нет, нечетность, четность)
множителя длительности системного тайм-аута (1. 255)

Примечание — Под системным тайм-аутом понимается период времени, являющийся критерием окончания последовательности сообщения (фрейма). Длительность тайм-аута зависит от скорости обмена и равна времени передачи/приема 5-7 байт на выбранной скорости обмена.

смены паролей первого (потребителя энергии) и второго (продавца энергии) уровня доступа к данным
индивидуальных параметров счетчика (на уровне 2)
сетевого адреса (на уровне доступа 1 и 2)
местоположения (на уровне доступа 2)
режима импульсного выхода (на уровне доступа 2)
текущего времени и даты (на уровне доступа 2): — широковещательная команда установки текущего времени и даты
тарифного расписания (на уровне доступа 2): — до 4-х тарифов, раздельно на каждый день недели и праздничные дни каждого месяца года (максимальное число праздничных дней в невисокосном году — 365 дней, в високосном — 366)
до 16 тарифных интервалов в сутки
шаг установки тарифного расписания (дискретность 1 мин)
установка счетчика в однотарифный или многотарифный режим
разрешения/запрета автоматического перехода сезонного времени и параметров времени перехода с «летнего» времени на «зимнее» и с «зимнего» времени на «летнее» (на уровне доступа 2): — часа; — дня недели (последней) месяца; — месяца
параметров при сохранении профиля мощности (на уровне доступа 2): — длительности периода интегрирования (1.60 мин., шаг установки — 1 мин., емкость памяти — до 170 суток при длительности периода интегрирования — 30 минут)
разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей
режимов индикации (на уровне доступа 1 и 2): — периода индикации (1..255 секунд); — длительности индикации показаний потребленной энергии по текущему тарифу (5. 255 секунд); — длительности индикации показаний потребленной энергии по нетекущему тарифу (5.255 секунд)
перечня индицируемых показаний потребленной энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии
длительности индикации вспомогательных параметров (2.255 секунд); — перечня индицируемых вспомогательных параметров
параметров контроля за превышением установленных лимитов активной мощности и энергии (на уровне доступа 2)
разрешения/запрета контроля за превышением установленного лимита активной мощности
разрешения/запрета контроля за превышением установленного лимита активной энергии

за текущие сутки
за предыдущие сутки
за текущий месяц
за каждый из предыдущих 11 месяцев
за текущий год
на начало текущего года
за предыдущий год
на начало предыдущего года
суточных срезов за последние 4 месяца
помесячных срезов за 36 месяцев

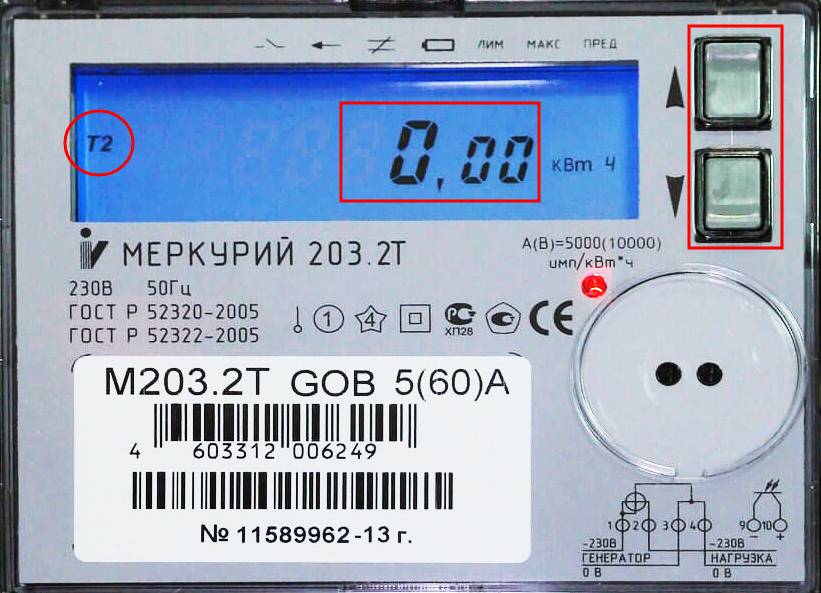

Меркурий 203 снять показания

режим автоматической смены информации по циклу (режим циклической индикации) — с помощью кнопок «⇑» «⇓»
В автоматическом режиме на ЖКИ последовательно выводится информация о накопленной активной и реактивной энергии по каждому тарифу и сумма по всем тарифам для каждого вида энергии. Длительность индикации параметров задается программой «Конфигуратор. ». Управление длительностью индикации параметров производится также с помощью программного обеспечения «Конфигуратор.» через интерфейс.

Значок «!» означает индикатор вскрытия счетчика. Загорается при вскрытии счетчика и горит до момента чтения в журнале событий записи вскрытия.
На всех последующих рисунках слева вверху индицируется код OBIS согласно международному стандарту IEC 62056-61.

Меркурий 203 индикация параметров в ручном режиме

Индикация основных параметров

При нажатии кнопки «⇑» циклически изменяется информация на ЖКИ следующим образом: сначала выводится сумма накопленной активной энергии по всем действующим тарифам. При следующем нажатии этой кнопки индицируется величина накопленной активной энергии по тарифу 1 с указанием номера тарифа, при дальнейшем нажатии кнопки последовательно индицируется величина накопленной активной энергии по тарифу 2, 3, 4 с указанием номера тарифа. Эта величина должна индицироваться в кВт-ч, с дискретностью 0,01 кВт-ч (два знака после запятой). После последнего тарифа (если счетчик четырехтарифный, то после четвертого, если трехтарифный — после третьего, если двухтарифный — после второго) должна индицироваться сумма накопленной реактивной энергии по всем действующим тарифам.

При последующем нажатии кнопки должна индицироваться величина накопленной реактивнои энергии по тарифу 1 с указанием номера тарифа. При дальнейшем нажатии кнопки должна последовательно индицироваться величина накопленной реактивной энергии по тарифу 2, 3, 4 с указа¬нием номера тарифа. Эта величина должна индицироваться в кВАр-ч, с дискретностью 0,01 кВт-ч (два знака после запятой). При индикации суммы — на ЖКИ должна появиться надпись «СУММА».

Читайте также:

Как остановить счетчик меркурий 231 ат 01

Индикация вспомогательных параметров в ручном режиме

активная мощность
реактивная мощность
полная мощность
напряжение сети
ток в нагрузке
cos ф
частота сети
коэффициент гармоник
время
дата
идентификационный номер модема и уровень принятого сигнала по силовой сети (для счетчиков с встроенным модемом PLC)
температура внутри корпуса счетчика
тамперные события

Выбор параметра осуществляется при длительном (более 3 сек) нажатии клавиши «⇓». При коротком нажатии клавиши «⇓» на ЖКИ выводится суммарное значение параметра.

При индикации напряжения сети и частоты сети суммарное значение не индицируется. Если в течение действия таймаута возврата в автоматический режим кнопка не нажимается, то индикатор переходит в режим автоматической индикации.

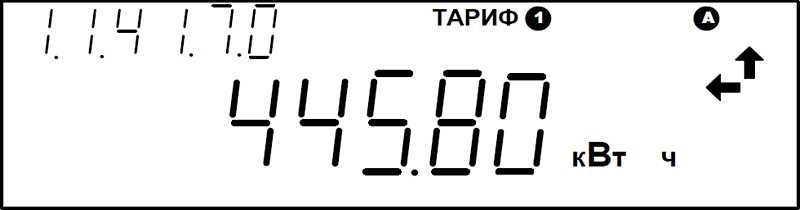

Индикация учтенной активной и реактивной энергии по каждому тарифу и суммы по всем тарифам — основные параметры

Информация должна выводится на ЖКИ следующим образом: сумма накопленной активной энергии по всем действующим тарифам, величина накопленной активной энергии по тарифу 1 с указанием номера тарифа, величина накопленной активной энергии по тарифу 2, 3, 4 с указанием номера тарифа. Эта величина должна индицироваться в кВт-ч, с дискретностью 0,01 кВт-ч (два знака после запятой). После последнего тарифа (если счетчик четырехтарифный, то после четвертого, если трехтарифный — после третьего, если двухтарифный — после второго) должна индицироваться сумма накопленной реактивной энергии по всем действующим тарифам, затем должна индицироваться величина накопленной реактивной энергии по тарифу 1 с указанием номера тарифа и далее — последовательно индицироваться величина накопленной реактивной энергии по тарифу 2, 3, 4 с указанием номера тарифа. Эта величина должна индицироваться в квар-ч, с дискретностью 0,01 кВт-ч (два знака после запятой).

При проверке вывода на индикатор учтенной активной или реактивной энергии по тарифам формат отображения информации должен соответствовать рисунку

При этом значение учтенной активной энергии индицируется в кВт-ч (значение учтенной реактивной энергии в квар-ч) с дискретностью 0,01 кВт-ч (0,01 квар-ч).

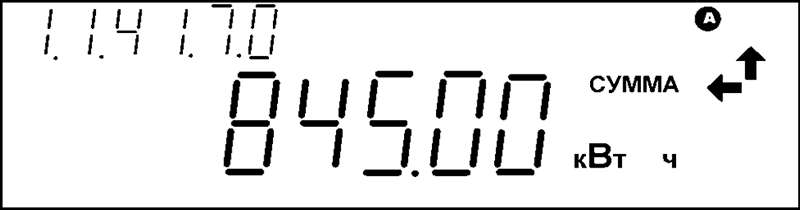

При индикации суммы — на ЖКИ должна появиться надпись «СУММА»

Читайте также:

У современных стиральных машин какая мощность клв

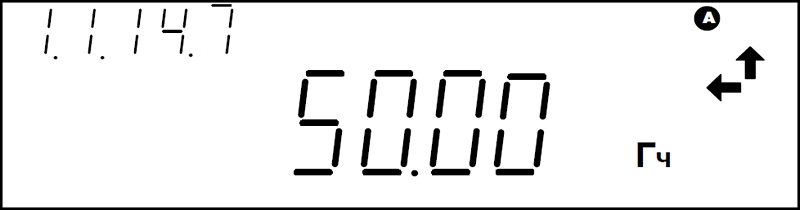

Индикация частоты сети

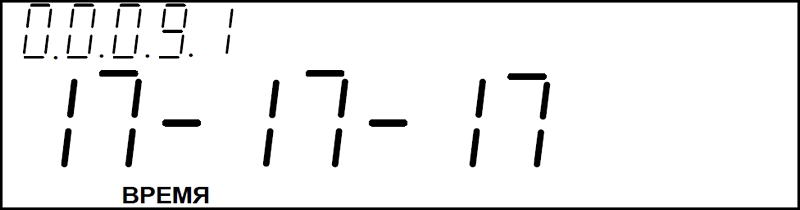

Индикация текущего времени — формат отображения «часы-минуты-секунды»

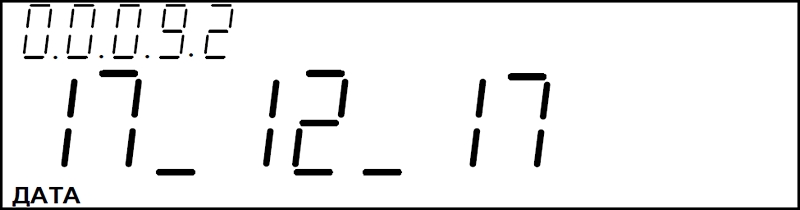

Индикация текущей даты — в формате «число месяц год»

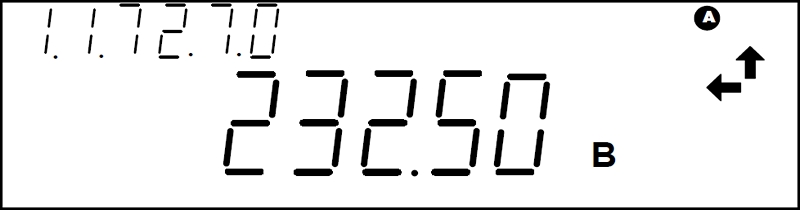

Индикация действующего значения напряжения

Читайте также:

Сколько квт потребляет зарядка телефона в час

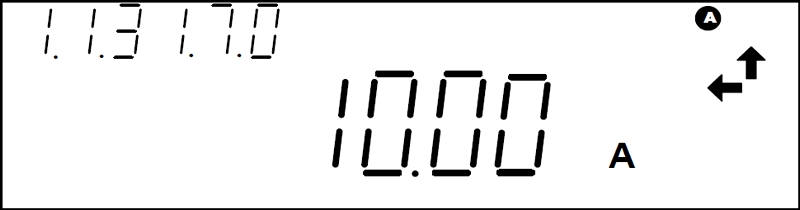

Индикация действующего значения тока

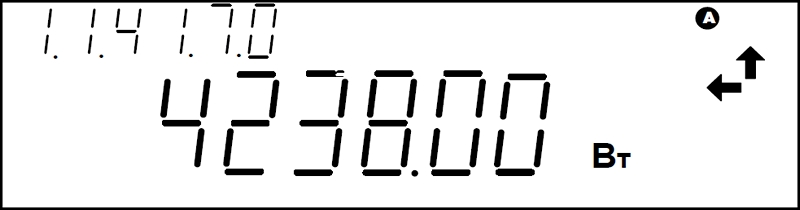

Индикация активной мощности Вт

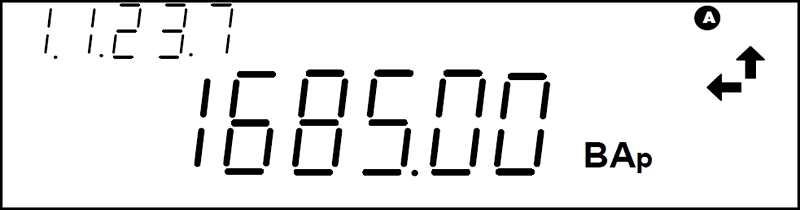

Индикация реактивной мощности ВАр

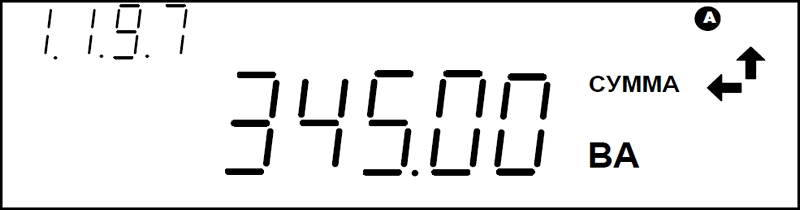

Индикация суммарной полной мощности ВА

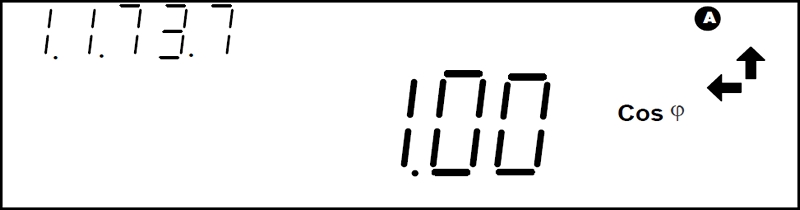

Индикация cos ф

Читайте также:

Как сбросить межсервисный интервал на рено меган 3

При индикации идентификационного номера модема и уровня принятого сигнала по силовой сети для счетчика с встроенным модем PLC-I формат отображения информации должен соответствовать рисунку. На приведенном примере:

0003 — идентификационный номер модема
01 — номер подсети
4 — уровень принимаемого сигнала модема. Может быть от 0 до 4

Меркурий 203 работа с интерфейсом

подсоедините к порту USB персонального компьютера преобразователь сигналов «Меркурий 221» или оптоадаптер
включите счетчик и компьютер

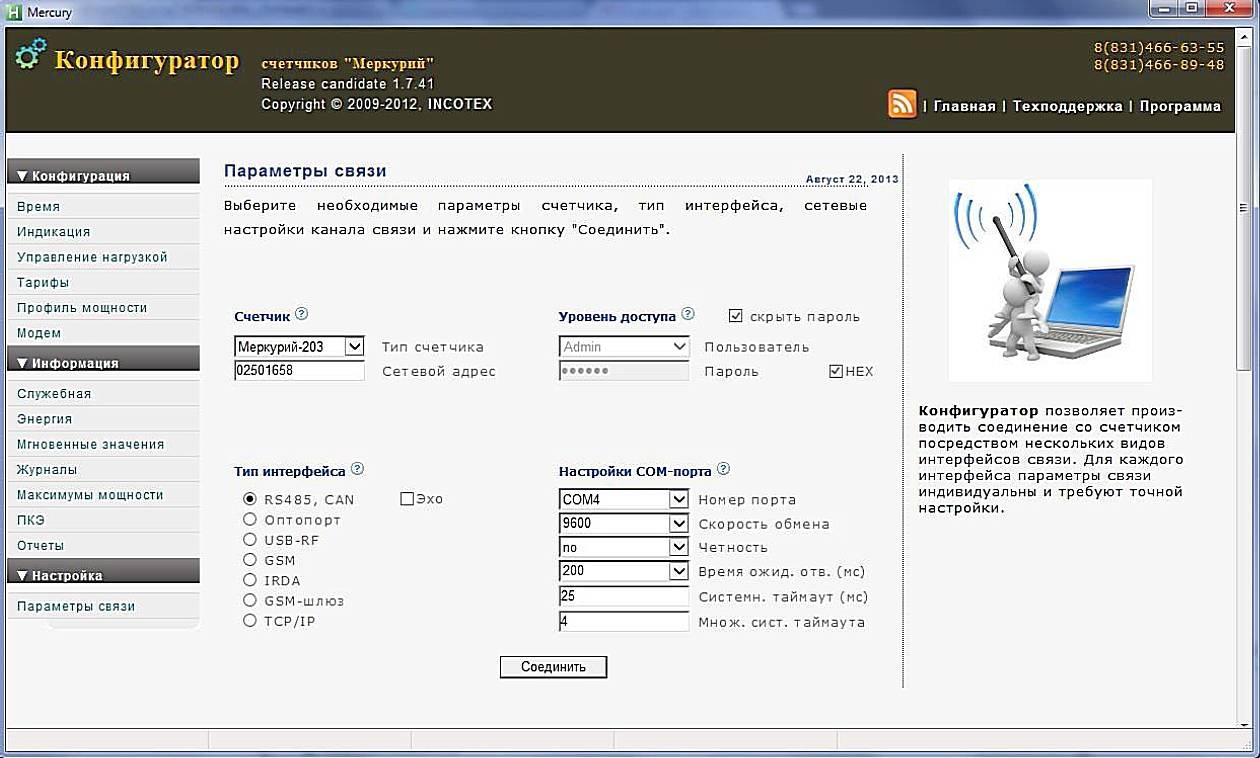

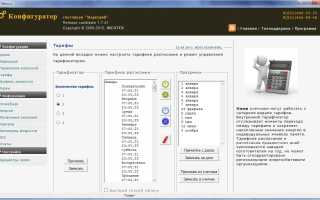

запустите программу «Конфигуратор счетчиков Меркурий».

Функционирование интерфейса связи

Открыть вкладку «Параметры связи»

Выбрать тип счетчика «Меркурий 203.2Т», тип интерфейса, скорость обмена, номер порта. Нажать кнопку «Соединить»

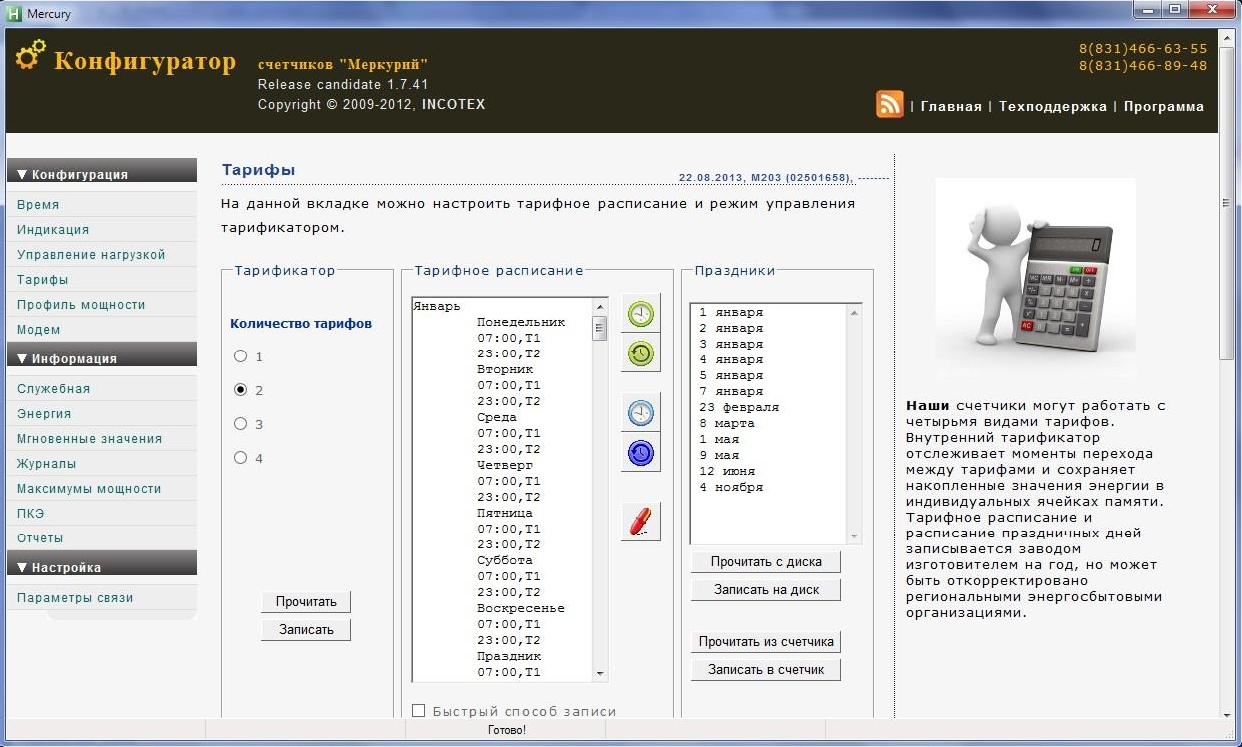

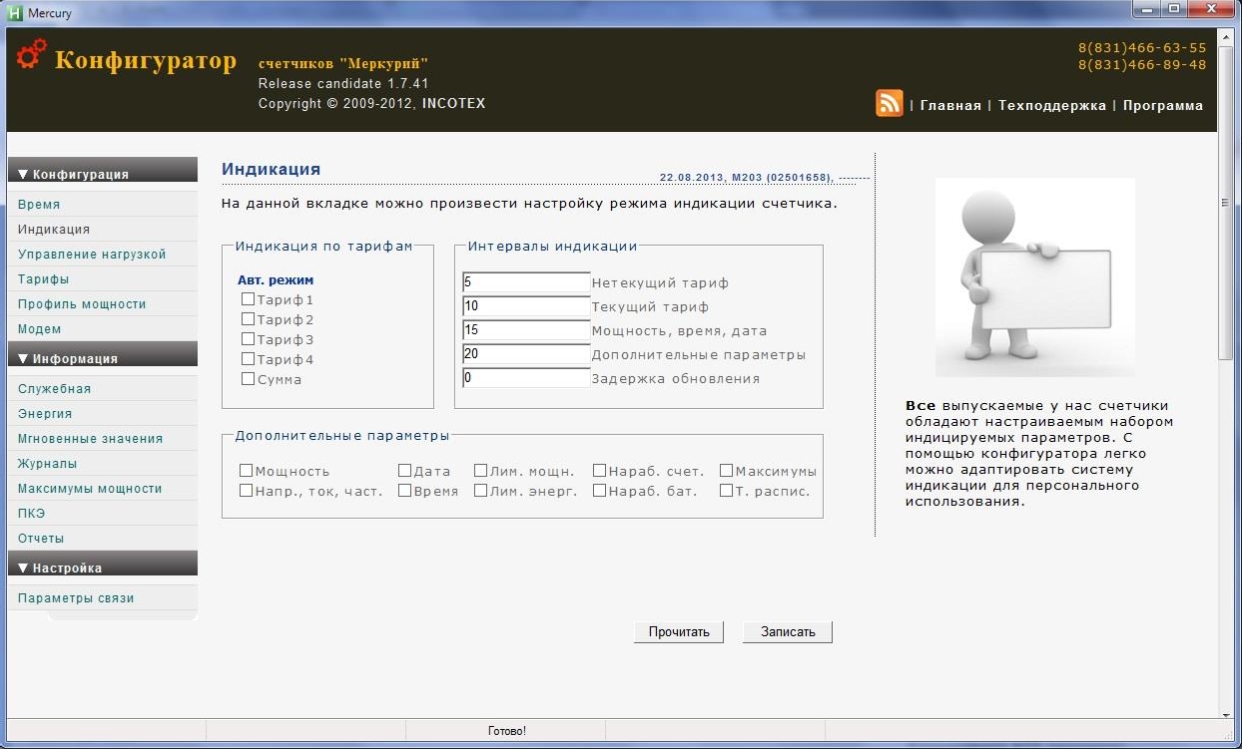

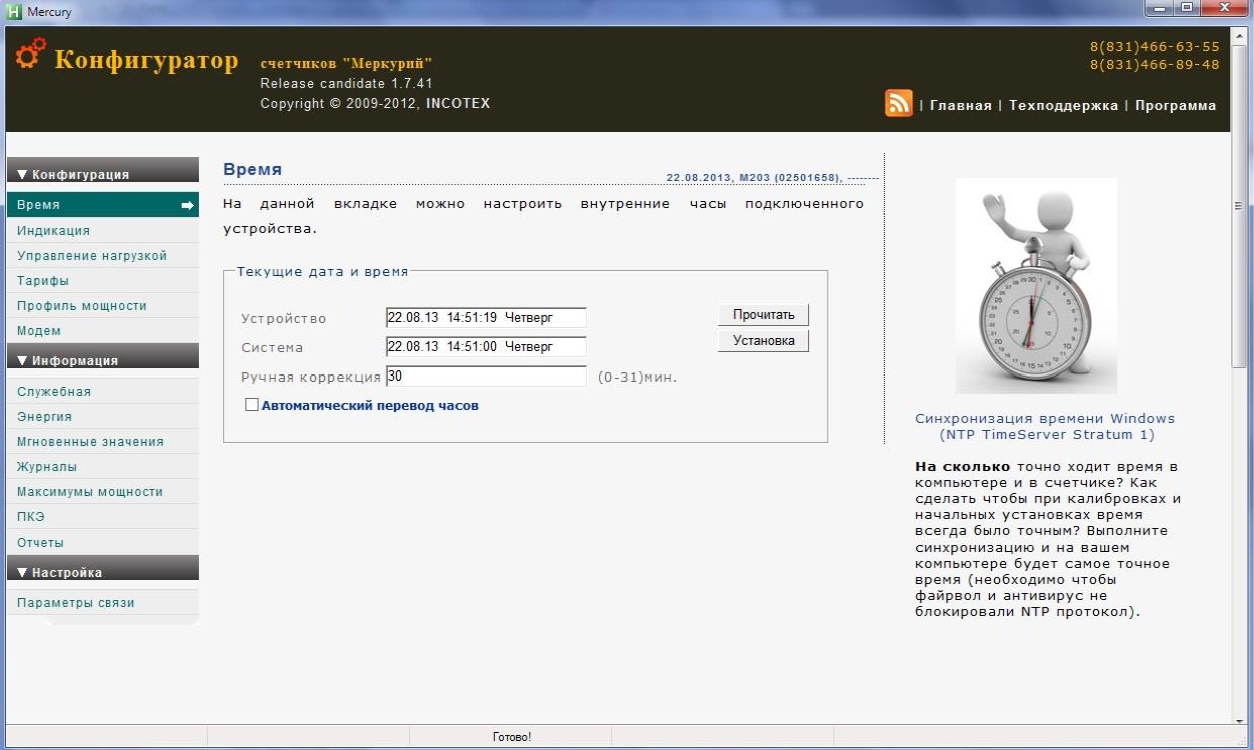

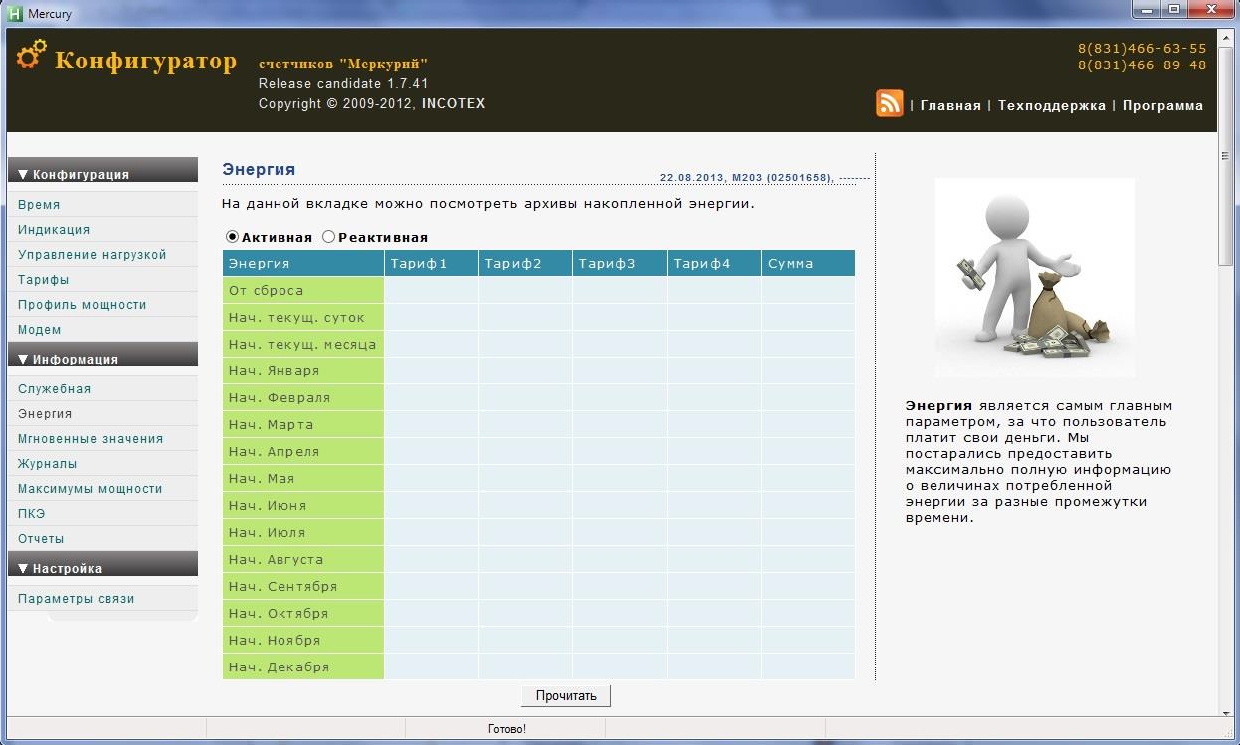

Далее используя вкладки «Время»

и кнопки «Прочитать», «Записать» проверить программирование и считывание другой информации.

Аналогичным образом, используя вкладки программы, проводится программирование и считывание другой информации.

Меркурий 203 работа с PLC-модемом

Соберите схему в соответствии с приложением
Убедитесь, что адрес PLC-модема установлен верно
Запустите программу «BMonitor»
Включите технологическое приспособление (концентратор «Меркурий-225») и счетчик.
Сконфигурируйте концентратор

Через время не более 5 мин на экране монитора персонального компьютера (ПК) в соответствующем разделе (окне) программы «BMonitor» появится значение накопленной энергии в кВт-ч в соответствии с текущим режимом работы счетчика.

Если сравнить эти показания с показаниями на ЖКИ счетчика, то они должны совпасть.

Меркурий 203 работа в составе автоматизированных систем контроля и учета

Счетчик в составе системы всегда является ведомым, т.е. не может передавать информацию в канал без запроса ведущего, в качестве которого выступает управляющий компьютер или другое устройство, совместимое по системе команд. Управляющий компьютер или другое устройство, совместимое по системе команд, посылает адресные запросы к счетчикам в виде последовательности двоичных байт, на что адресованный счетчик посылает ответ в виде последовательности двоичных байт. Число байт запроса и ответа не является постоянной величиной и зависит от характера запроса.

Включение счетчика в систему, методика его настройки и программирование приводится в соответствующей документации на систему.

Поверка счетчика Меркурий 203

Меркурий 203 маркирование и пломбирование

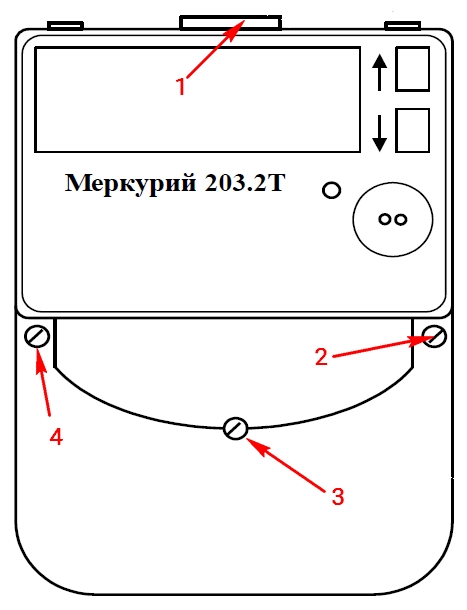

Верхняя крышка счетчика пломбируется в соответствии с рисунком службой, осуществляющей поверку счетчика. Защитная крышка контактной колодки пломбируется пломбой организации, обслуживающей счетчик.

Меркурий 203: как снять показания

Серия счетчиков Меркурий 203 – приборы точного учета электроэнергии, которые используются для оснащения жилых и коммерческих объектов. Такие устройства могут включать в себя функцию автоматического сбора данных.

К тому же модели Меркурий 203 характеризуются высокой точностью измерения, надежность работы и длительным сроком службы, что делает их универсальным решением для установки на любом объекте.

Рассмотрим основные характеристики Меркурий 203, как снять показания со счетчика и передать их в управляющую компанию для получения счета на оплату.

Особенности снятия показания со счетчика Меркурий 203

Производитель электросчетчика Меркурий 203 используется не только высококачественные комплектующие и современную систему защиты для эффективной и безопасной работы прибора учета расхода электричества, но и специально разработанное программное обеспечение. Оно позволяет упростить процесс получения информации по израсходованной электроэнергии за выбранный период времени.

Снимать показания счетчиков можно при помощи подключения счетчика к компьютеру. Помимо автоматической передачи информации и использованием АСКУЭ, можно снимать и передавать данные и в ручном режиме. Если не использовать автоматическую систему, для получения показаний счетчика потребуется использовать кнопки, расположенные непосредственно на приборе. Если используется многотарифная оплата электроэнергии, требуется переписать все данные вручную и передать их, вписав информацию в отдельные графы по каждому тарифу. После чего к каждым данным будут применены определенные коэффициенты, чтобы вычислить точную стоимость коммунального платежа за месяц.

Основные этапы снятия показаний

Чтобы снять показания с многотарифного счетчика Меркурий 203, требуется выполнить следующие манипуляции:

Переписать показания по первому тарифу. Для этого нужно дождаться, пока данная информация появиться на дисплее, либо нажимать кнопку на дисплее для быстрого переключения между разными экранами. Для переключения между экранами следует нажимать кнопку, на которой изображена правая стрелка. При снятии показаний требуется учитывать только цифры, которые находятся с левой стороны от точки.
Снять показания по второму тарифу. Выполняется аналогично предыдущему снятию показаний. Главное не перепутать эти данные. Чтобы проверить себя, нужно посмотреть на условное обозначение тарифа Т1 и Т2.
Чтобы узнать, сколько электроэнергии было потрачено за прошлый месяц, следует из новых показателей отнять данные прошлого месяца. Однако при внесении в личный кабинет поставщика электроэнергии эта информация отображается автоматически, поэтому выполнять вычисления вручную не потребуется. Для расчета суммы оплаты нужно умножить стоимость одного киловатта в час на потраченное количество по каждому тарифу отдельно.
Передать данные в управляющую компанию. Сделать это проще всего с помощью личного кабинета. Предварительно его нужно зарегистрировать. После чего достаточно легко внести снятые параметры, получив автоматически разницу и стоимость оплаты. Также передать показатели можно по номеру телефона или занести данные лично в офис поставщика услуг. Передавать данные необходимо в последние дни месяца. Точная дата зависит от конкретной компании. Эта информация должна быть указана на квитанции об оплате и в договоре на предоставление услуг.
Оплата услуг. Заплатить за электроэнергию следует до 15 числа следующего месяца. Сделать это можно в кассе поставщика услуг, в любом отделении банка, через интернет-банкинг либо электронные системы платежей. Для подтверждения оплаты в случае форс-мажорных обстоятельств рекомендуется хранить квитанции об оплате в бумажном или электронном виде.

Электрические счетчики Меркурий 203 отличаются не только функциональностью и точность измерений, но и удобством снятия и передачи показаний. К тому же такие модели позволяют экономить, из-за того, что дают возможность подключения дневного и ночного тарифа.

Что нужно знать про использование счетчика Меркурий 203 и передачу показаний

При использовании счетчика Меркурий 203 полезно знать следующие данные:

Если счетчик обнулился или пошел по второму кругу, снятие показаний будет иметь некоторые особенности. В таком случае необходимо добавить к данным на приборе единицу, которую следует записать вначале. Поэтому если на табло указано 00025, то нужно отправить 100025. Это нужно делать только один месяц, а потом передавать показания обычным способом.
Снятие показания трехфазного счетчика не отличается от однофазного. Необходимо только записать все числа и отнять от них показания прошлого месяца, чтобы получить объем расхода электроэнергии.
Чтобы не передавать самостоятельно информацию о показаниях каждый месяц, можно подключить счетчик к автоматизированной системе контроля и считывания показаний АСКУЭ. Это наиболее удобно для многотарифных счетчиков, такие как Меркурий 203. В таком случае данные будут автоматически отправляться к поставщику электроэнергии, а пользователю нужно будет только оплачивать счета.

Таким образом, передавать показатели со счетчика Меркурий 203 невероятно просто. Устройство обладает простым интерфейсом и интуитивно понятным управлением. При настройке автоматической отправки данных пользователю вообще не придется самостоятельно выполнить какие-либо действия.

Меркурий 203.2 т: как снять показания

Счетчик Меркурий 203.2 т представляет собой многотарифную модель, которая обладает современным интерфейсом и возможность передачи информации через систему АСКУЭ. Такой счетчик нужно устанавливать внутри помещения, поэтому снимать показания удобно и самостоятельно. Поэтому при снятии показаний нужно передавать данные отдельно за день и за ночь. Поэтому после того, как установить счетчик, нужно знать, как снять показания с Меркурий 203.2 т.

Электросчетчик Меркурий 203.2 т позволяет считывать показания до четырех тарифов, но чаще всего он программируется на двухтарифное использования. Все необходимая информация о работе устройства выводится не электронное табло. Информация меняется в автоматическом режиме каждые 5-10 секунд. Этого времени вполне хватает, если нужно вручную снимать показания. Чтобы ускорить процесс, можно перелистывать экраны вручную, используя кнопки со стрелочками, расположенные на табло. Посмотреть значения внутри группы можно при коротком нажатии этих кнопок.

Отдельно следует записать данные по дневному и ночному тарифу. Отдельно имеет значение общей суммы использованной электроэнергии. Если на домовладении используется многотарифный режим оплаты, эти данные нигде не фигурируют. Счетчик Меркурий 203.2 т позволяет получить массу полезной информации о работе устройства помимо данных затраченной электроэнергии.

Снимать показатели нужно до 26-31 числа каждого месяца в зависимости от конкретного поставщика электроэнергии. После чего требуется оплатить услуги по платежке до 15 числа. При автоматическом снятии показателей через АСКУЭ пользователю потребуется только платить за услуги удобным для себя способом.

Меркурий 203.2 — снимаем показания с электросчетчика

Строительство

Счётчик «Меркурий 203» – представляет собой электромеханический однофазный прибор, для учёта и записи в память электрической энергии в 2-х проводных цепях переменного тока. Устанавливается в системе АСКУЭ, либо автономно. Эксплуатация разрешается только в закрытых помещениях, защищенных от воздействий окружающей среды.

Существует три модификации данного устройства учёта: «Меркурий 203.1» с электромеханическим отчётным устройством, «Меркурий 203.2», оснащенным жидкокристаллическим индикатором, счетчик «Меркурий 203 2т» – многотарифный.

Особенности конструктивного исполнения

В «Меркурии 230» используется следующие измерители тока: трансформатор тока в нулевой цепи и шунт в фазной цепи;
Использование шунта в качестве сигнализатора, позволяет вести учет электроэнергии при постоянной составляющей;
Увеличены возможности индикации:

«Сеть» — означает работу счетчика;
«Земля» — показывает неравное значение тока в нулевом и фазном проводе;
«Реверс» — включение — обратное;

Импульсный режим дает возможность прибору учета работать в комплексе АСКУЭ;
Корпус прибора выполнен из ударопрочной пластмассы с добавлением негорючего вещества;
Способ крепления и размеры идентичны индукционным электрическим счетчикам.

Технические характеристики счетчика

Основные параметры прибора учета	Меркурий
203.1	203.2
Класс точности	1
Напряжение сети	220 В
Рабочий (допустимый) ток	5(80) А
Рабочая частота сети	50 Гц
Чувствительность к электрическому току	20 mА
Максимальная затрачиваемая мощность	2/10 Вт/ВА
Дисплей устройства	электромеханическое. ОУ	ЖКИ
Нет

Дополнительные функции электросчетчика

Хранение в памяти следующих данных: значение потребленной энергии по всем тарифным зонам на первое число каждого месяца и за последние 12 месяцев, с нарастающим итогом;
Сохранность и регистрация суммы накопленной электрической энергии по всем тарифам, а также обмен данными посредством оптопорта или модема;
Автоматический (при необходимости) переход с «зимнего» на «летнее» время;
Возможность задать максимальное допускаемое значение мощности и энергии по каждой из тарифных зон, при превышении лимита дается запрос на отключение нагрузки от сети.
Функция установки специального расписания праздничных дней, выходных с заданием лимита потребления.

Интервал между поверками и срок службы

Завод-изготовитель «Меркурия 203» гарантирует срок службы прибора не менее 3 лет, при нормальной эксплуатации.

Интервал между поверками составляет – 16 лет. Средний срок эксплуатации прибора – 30 лет. Поверка производится только специальными аккредитованными организациями, либо заводом-изготовителем.

Перечень оборудования для осуществления поверки электрического счетчика:

устройство для поверки приборов учета УАПС 2М;
устройство для проверки прочности изоляции токоведущих частей и корпуса УПУ-10.

Как снять показания счетчика

В однотарифном исполнении снять показания с прибора учета не составит труда. Для этого необходимо с дисплея прибора списать значение и вычесть из него показатель за предыдущий месяц. Получившееся число умножить на цену за 1Квт/ч.

На многотарифном приборе учета необходимо выписать значения всех используемых тарифов, делается это путем переключения кнопки ввода, затем вычесть из них предыдущие показания и умножить на стоимости тарифов, получившиеся цифры сложить.

Показания электроэнергии записываются до запятой, после нее идут десятые доли киловатта, которые при подсчете не учитываются.

Схема подключения «Меркурия – 203»

Подключение электросчетчика «Меркурий-203»:

Подключение прибора учета электроэнергии «Меркурий-203.2Т»:

Данные модели приборов учета выпускаются и в настоящий момент. Стоимость зависит от модификации:

«Меркурий – 203» –цена начинается от 1000 рублей;
«Меркурий — 203.2т» – от 4500 рублей.

Рекомендуем: Счетчик Энергомера СЕ 101 — описание, характеристики

Всем доброго времени суток, сегодня у нас на повестке дня счетчик Меркурий 203.2.Сегодня рассмотрим как правильно и быстро снять показания с этого счетчика, что следует знать и как посчитать сумму необходимую к оплате всего и за текущий месяц.

Меркурий 203.2Т LBO — это однофазный многотарифный счетчик, который позволяет считать показания до 4 тарифов, как правило это двухтарифное использование — тарифы день и ночь.

Вся нужная для пользователя информация выводится на электронное табло счетчика в автоматическом режиме, в циклической последовательности со сменой информации через 5-10 сек.

Так же можно просмотреть нужные показания по счетчику и в ручном режиме, для этого справа от табло есть две кнопки [↑][↓].

Вся информация поделена на группы. Кнопочка [↑] позволяет листать группы, в каждой из групп собраны различные показания. Просматривать значения внутри группы можно короткими нажатиями кнопочки [↓].

Для снятия показаний со счетчика нам нужно переписать значения потребленной активной энергии по тарифу 1 (день) и по тарифу 2 (ночь).

Чтобы увидеть эти значения ждем пока на счетчике появится числовое значение с указанием тарифа, к примеру [Т1] и единицы измерения [кВт ч]. Либо ищем значение вручную с помощью кнопок [↑][↓].

Далее в автоматическом или ручном режиме с помощью кнопок находим расход электроэнергии по Тарифу 2. С числом должны стоять значок [Т2] слева и [кВт ч] справа от числа. Переписываем все цифры слева на право до запятой.

Для того чтобы увидеть общую сумму киловатт по всем тарифам, находим число со значком [сумма] внизу и [кВт ч] справа от числа.

Выше были рассмотрены примеры снятия общих показаний со счетчика за весь период пользования, но обычно требуется снятие показания за текущий месяц, для этого нам потребуются данные месячной давности, поэтому рекомендуется снимать показания со счетчика ежемесячно и желательно в одно и тоже число к примеру 28 числа каждого месяца.

В счетчике Меркурий 203.2 предусмотрено сохранение данных по расходам электроэнергии по каждому из тарифов и суммарно на начало каждого из 12 месяцев, это значительно упрощает снятие показаний за текущий месяц.

Далее находим текущие данные по тарифу 2 (там должны стоять [Т2] и единицы измерения [кВт ч]) и как и в первом случае нажимаем 1 раз кнопку [↓], увидим данные на начало месяца по тарифу 2.

Последовательное нажатие кнопки [↓] в группе каждого из тарифов или суммы расходов электроэнергии выведет последовательно данные на начало текущего месяца, на начало прошлого месяца, позапрошлого и тд.

Например сегодня 28 августа, нужно узнать сколько киловатт по каждому из тарифов. берем общие показатели счетчика за весь период пользования по каждому из тарифов, далее находим данные на начало августа по каждому из тарифов, это числа с индикатором месяца 1 и указание значков [Т1] и [кВт ч]. Из текущих вычитаем показания на начало месяца. получаем количество киловатт за текущий месяц.

Для подсчета суммы к оплате количество киловатт по тарифу 1 умножаем на ставку за 1 киловатт (днем). Далее тариф 2 умножаем на ставку по тарифу (ночь). Складываем получившиеся значения.

Счетчик Меркурий 203.2 позволяет получить еще дополнительно много полезной информации, но в рамках статьи по снятию показаний она не настолько необходима, поэтому если вы хотите более детально изучить все функции счетчика данной модели предлагаем к прочтению инструкцию по пользованию, где есть разделы по техническим характеристикам, схемам установки и подключения а также правилам эксплуатации данного прибора учета.

Инструкция Меркурий М203.2Т

Небольшой обзор счетчика от читателей

При выборе электросчётчика, многие обращаются к модели Меркурий 203. Это однофазное устройство, подключаемое к двухпроводной электросети переменного тока, позволяет учитывать потреблённую электроэнергию, а в отдельном исполнении – отображать и другую информацию, а также записывать сведения во внутреннюю память.

Электросчётчик предназначен для самостоятельного использования или с подключением к внешней автоматической системе.

Прибор с жидкокристаллическим монитором оборудован 3-мя светодиодными индикаторами, а с электромеханическим счётным устройством – 4-мя, сигнализирующими о следующих событиях:

подключении питания;
неравном значении токовых параметров в проводе фазы и нуля;
подключении, выполненном в обратную сторону (реверс);
отдельная сигнализация пульсирует, в зависимости от интенсивности расхода электроэнергии.

учитывать потреблённые объёмы электроэнергии при применении одной или четырёх расценок (в зависимости от модификации);
хранить и выводить на жидкокристаллический дисплей данные текущие и за последний год выборочно или по итоговым показателям;
сохранять и извлекать на внешние устройства информацию о работе прибора за 4 последних года;
измерять и отображать на экране мощностные, токовые и прочие параметры электросети;
контролировать нагрузочные режимы с определением допустимых величин;
фиксацию основных событий в журнале.

Модель с жидкокристаллическим табло оборудуется подсветкой, облегчающей снятие показаний при недостаточном освещении.

Технические характеристики

Технические характеристики счётчика Меркурий 203

Срок службы прибора

Заявленная нормативная продолжительность эксплуатации устройства – 30 лет. Гарантия изготовителя распространяется на первые 3 года. Если энергомер хранится без ввода в эксплуатацию, гарантийный срок увеличивается на полгода. Гарантийное обслуживание невозможно в случае нарушения целостности пломб или неправильного подключения и эксплуатации прибора. Замена или гарантийный ремонт выполняется только если выход из строя вызван браком, допущенным при изготовлении.

Межповерочный интервал

Межповерочный интервал составляет 16 лет. Если поверка своевременно не выполнена, эксплуатация прибора не допускается. Начальная поверка производится изготовителем после выпуска. Все сведения о датах и результатах поверочных работ отображаются в паспорте.

Стоимость счётчика

Цена данной продукции составляет около 5 тысяч рублей и выше. Модификация с электромеханическим счётным устройством обойдётся дешевле. Ещё один способ сэкономить – заказать товар по интернету.

Рекомендуем: Счетчик Меркурий 230 — модификации и их особенности

Преимущества прибора

При приобретении данного электросчётчика, покупатель получает следующие преимущества:

возможность учитывать электроэнергию по нескольким расценкам;
получить необходимые сведения об эксплуатации устройства, обратившись к внутренней памяти;
гарантировать защиту счётчика от несанкционированного воздействия;
качественное и долговечное изделие с гарантиями изготовителя;
компактную модель со стандартной установкой;
сигнализацию, сообщающую о возможных проблемах в работе.

Назначение и обозначение индикаторов

В счётчике предусмотрена защита, не позволяющая отматывать показания посредством электромагнита или другим способом воздействия.

Как снять показания

Чтобы снять показания, выписывается целое значение числа в начале месяца, затем – в конце, больший показатель вычитается от меньшего и умножается на расценку. Подобным образом подсчитывается значение для всех предусмотренных тарифов. Переключение выполняется в ручном режиме или автоматически. Тарифные планы обозначаются соответственно Т1, Т2 и т.д.

Разновидности данного счётчика

Прибор производится в двух исполнениях. Дополнительно в обозначении модификации указываются отдельные элементы, сообщающие о наличии некоторых особенностей конструкции:

Т – внутреннем тарификаторе;
R – порте RS485;
G – модеме;
О – вмонтированном реле;
В – подсветке жидкокристаллического экрана.

Отсутствие указанных букв говорит о том, что означенные элементы не предусмотрены.

В данной модели установлено электромеханическое счётное устройство. Остальные параметры: величина погрешности при измерении показателей – 1, нормальные и предельные токовые значения – соответственно 5 и 80 А.

Технический паспорт Меркурий 203

203.2Т

Прибор в указанном исполнении оборудован жидкокристаллическим дисплеем с соответствующими возможностями в отображении данных. Остальные параметры аналогичны.

Технический паспорт Меркурий 203.2Т

Установка счётчика

Устройство монтируется на ДИН-рейку. Правила подключения общие для всех моделей, но для интерфейса имеют различия, учитывая исполнение.

Модификация 203.1 подключается по следующей схеме:

Схема подключения счётчиков МЕРКУРИЙ 203 к сети 230 В

Схема подключения модели 203.2Т:

Схема подключения счётчиков МЕРКУРИЙ 203.2Т к сети 230 В

Это надёжное и долговечное устройство разрешается использовать на территории РФ, как соответствующее необходимым требованиям качества, а в случае с модификацией, оборудованной жидкокристаллическим дисплеем, пользователь получает ещё ряд удобных возможностей.

Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности счетчиков (актив. / реактив.):	1/2
Номинальное напряжение, В:	230
Базовый / максимальный ток, А:	5/60; 10/100
Максимальный ток в течение 10 мс:	30*I макс
Чувствительность при измерении активной энергии, А:
для счетчиков с базовым током 5 А:	0,02
для счетчиков с базовым током 10 А:	0,04

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А	2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Дополнительная активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, при наличии интерфейса PLC, Вт/В*А	2 / 24
Дополнительная активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, при наличии интерфейса GSM, Вт/В*А	4 / 5
Количество тарифов	4
Сохранность данных при перерывах питания, не менее, лет	10
Межповерочный интервал, лет	16
Гарантийный срок эксплуатации, лет	3
Наработка на отказ, не менее, ч	220 000
Диапазон рабочих температур, °С	от -45 до +70
Масса, не более, кг	0,95
Габариты (ДхШхВ), мм	130x73x210

Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

энергия всего от сброса показаний;
энергия на начало текущих суток и на начало суток шести предыдущих месяцев;
энергия на начало текущего месяца на начало месяца четырех предыдущих лет

мгновенные значения активной, реактивной и полной мощности с указанием направления вектора полной мощности;
действующие значения тока и напряжения,
частота сети;
коэффициент мощности;

Модификации счетчиков, доступных для заказа:

Модификация	Номинальный (максимальный) ток, А	Интерфейсы, реле
Меркурий 203.2Т RBO	5(60)	оптопорт, RS-485, реле
Меркурий 203.2Т LBO	5(60)	оптопорт, PLС-II, реле
Меркурий 203.2Т GBO	5(60)	оптопорт, GSM, реле
Меркурий 203.2Т OBF04	5(60)	оптопорт, LoRaWAN, реле

Условные обозначения: Меркурий 203.2Т R C L Gх K O B

R — интерфейс RS-485,C — интерфейс CAN,L — интерфейс PLC,Gх — GSM модем (G — CSD/GSM/GPRS, G1 – GSM/GPRS, G3 – UMTS/3G, G4 – LTE/4G, G5 – NBIOT, и др.),K — управление нагрузкой (слаботочный выход),О — управление нагрузкой (встроенное силовое реле),В – подсветка ЖКИ.

Сертификаты:

Сертификат соответствия ТС Меркурий 203.2Т607.5 КБСвидетельство утверждения типа средств измерений Меркурий 203.2Т2.5 МБСертификат о признании утверждения типа средств измерений (Республика Казахстан) Меркурий 203.2Т218.3 КБ

Паспорт и руководство пользователя:

Руководство пользователя Меркурий 203.2Т1.4 МБ

Документы:

Описание типа Меркурий 203.2T2.8 МБМетодика поверки Меркурий 203.2T898.6 КБ

Счётчик Меркурий 203 – модель однофазного многотарифного устройства для подсчёта активной и реактивной электроэнергии, мощностных и прочих характеристик двухпроводной сети. Изделие предназначено для использования в частном доме, квартире, общественном учреждении, промышленном производстве и любом другом индивидуальном объекте для коммерческого учёта электрической энергии. Допускается эксплуатация в автономном режиме или в составе централизованной системы контроля и обработки данных.

Вид счётчика – Меркурий 203

Устройство и принцип работы

Корпус изделия выполнен составным – из основания, главной и контактной крышек, внутри расположены:

блок контактов с зажимами;
электронный узел, состоящий из двух печатных плат;
элемент для дистанционной передачи сведений (модем);
жидкокристаллический экран.

Электронный сигнал преобразуется микросхемами прибора, с выводом результата на жидкокристаллический дисплей. Одновременно данные записываются во внутренней памяти устройства и передаются дистанционно в централизованную систему учёта.

Технические характеристики

Характеристики	Величина
Класс точности при измерении:
Номинальное напряжение (Uном), В	230
0,9 — 1,1
0,8 — 1,15
0 — 1,15
Базовое значение тока (Iб), А	5 или 10
Максимальное значение тока (Imax), А	60 или 100
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность), мА, не более:
Постоянная счетчиков в режиме телеметрии/поверки, имп./(кВтч) [имп./(кварч)]:
Пределы допускаемой относительной погрешности при измерении напряжения в рабочем диапазоне температур и в расширенном диапазоне напряжений, %	±1,0
Пределы допускаемой относительной погрешности при измерении частоты в диапазоне от 45 до 55 Гц в рабочем диапазоне температур, %	±0,5
Пределы допускаемой основной относительной погрешности при измерении тока в рабочем диапазоне температур, %:
Точность хода часов счетчиков при нормальной температуре (20±5)°С, с/сут	±0,5
Точность хода часов счетчиков при отключенном питании и в рабочем диапазоне температур, с/сут	±5,0
Жидкокристаллический индикатор:
Полная мощность, потребляемая цепью тока, В*А, не более	0,3
Активная мощность, потребляемая цепью напряжения, Вт, не более	2
Полная мощность, потребляемая цепью напряжения, В*А, не более	10
Дополнительная активная мощность для счетчиков с модемом PLC, потребляемая цепью напряжения, Вт, не более	2
Дополнительная полная мощность для счетчиков с модемом PLC, потребляемая цепью напряжения, В*А, не более	6
Дополнительная активная мощность для счетчиков с модемом GSM, потребляемая цепью напряжения, Вт, не более	4
Дополнительная полная мощность для счетчиков с модемом GSM, потребляемая цепью напряжения, В*А, не более	5
Максимальное число действующих тарифов	4
Параметры импульсного выхода:
Параметры выхода для отключения нагрузки:
Габаритные размеры счетчика, мм, не более:
Масса счетчика, кг, не более	0,95
Рабочие условия эксплуатации:	Группа 4 по ГОСТ 22261-94
Средняя наработка до отказа, час.	220000
Нормативный срок службы, лет	30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 4500

Габаритные размеры счётчика – Меркурий 203

Документация паспорта

Каталог счётчиков – Меркурий: Смотреть

Сертификат: Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Руководство по эксплуатации: Смотреть

Гарантия на прибор

Производимая продукция подлежит гарантийному ремонту или замене при выявлении заводского брака в течение 3-х лет после пуска в работу или 3,5 – от даты производства. Обязательное условие приёма аппарата – наличие гарантийного талона из паспорта изделия и отсутствие следов нарушения условий эксплуатации, предусмотренных изготовителем.

Особенности индикации

Аппарат снабжён индикаторами, свидетельствующими о следующих особенностях эксплуатации:

Назначение индикаторов

Степень интенсивности расхода отображается на световом индикаторе, расположенном с правой стороны ниже жидкокристаллического экрана. Величина постоянной, определяющей количество импульсов на киловатт-часы потреблённой электроэнергии составляет 5000, 500 или 250, в зависимости от модификации прибора.

Преимущества прибора

Указанная модель электросчётчика обеспечивает наличие следующих преимуществ:

защиты от несанкционированного воздействия;
современного и привлекательного дизайна;
небольших размеров и массы;
возможности настройки с учётом задания предельных параметров сети;
многотарифного учёта с автоматическим переходом на летний и зимний временной режим;
передачи сведений дистанционно радиомодемом или кабелем (в зависимости от комплектации);
удобства установки и снятия показаний;
сигнализации об ошибках в работе и хранения информации о работе устройства;
выгодной ценой, учитывая многофункциональность прибора;
высокой точностью измерения, соответствующей современным метрологическим стандартам;
энергетической автономности, благодаря встроенному питанию;
длительного срока службы и большого межповерочного интервала.

Разновидности счётчика

Модель производится в двух основных модификациях:

203.2Т – модель с тарификатором, автоматически определяющего режим учёта энергии, в зависимости от времени суток;
203.2ТD – исполнение, дополнительно снабжённое протоколом DLMS/COSEM, СПОДЭС, расширяющего функциональные возможности изделия в процедуре обмена данными с централизованной контролирующей системой.

Расшифровка маркировки счётчика – Меркурий 203

Аппараты комплектуются различными видами модемов, интерфейсов, функцией подсветки дисплея и другими элементами, о чём свидетельствуют дополнительные буквы и цифры в маркировке. Детальнее о возможностях комплектации приборов и особенностях условного обозначения модификаций изложено в паспортной документации изготовителя.

Замена батарейки

Учитывая, что элемент питания размещён внутри корпуса, под крышкой, защищённой пломбой, замена батарейки возможна только в условиях специализированного центра изготовителя или поверочной организации. Нормативный срок эксплуатации батареи позволяет производить плановую замену в ходе поверочных работ.

Для замены батарейки снимается основная крышка. Элемент питания извлекается из зажимов, новый вставляется аналогичным образом, с такой же полярностью, после чего крышка устанавливается на место.

Снятие показаний

Показания снимаются раздельно для каждого из настроенных тарифов. Для этого имеется два варианта действий:

Дождаться, пока показания по необходимому тарифу отобразятся на табло в автоматическом режиме – на номер тарифного плана указывает цифра в кружке от 1 до 4, расположенная в правой верхней части дисплея.
Переключить выводимые на дисплей данные вручную, нажатием на кнопку со стрелкой, направленной вверх.

Порядок снятия данных:

Данные показываемые на интерфейсе

Выписывается значение по тарифу 1 – целое число, левее от запятой (обведено синей линией). Дробные доли (два знака правее запятой) не учитываются.
Аналогично снимаются данные по тарифу 2 и всем последующим (возможное количество – до 4-х).
От каждого значения отнимаются прошлые сведения (отдельно для каждого тарифного плана).
Разность перемножается на стоимость по каждой из расценок.
Полученные значения суммируются.

Можно ли сэкономить

Аппарат обладает надёжной защитой от постороннего воздействия, включая магнит. Дополнительная гарантия надёжности – подключение к централизованной системе. Возможность сэкономить для пользователя состоит в функции учёта по нескольким тарифным планам. Поэтому потребитель заплатит за электроэнергию меньше, при более интенсивном расходе в ночное время суток, когда производится начисление по меньшему тарифу.

Дополнительно можно добиться экономии традиционными способами – бережливым отношением к энергоресурсам и использованию современных экономичных устройств.

Подключение счётчика

Монтаж и подключение электросчётчика должны выполнять квалифицированные специалисты энергопоставляющей компании. Степень допуска электромонтёра – группа электробезопасности не ниже третьей.

Предварительно цепь обесточивают. Устанавливают счётчик. После снятия клеммной крышки, подключаются провода по схеме, указанной в паспортной документации или на корпусе прибора.

Подключения Меркурий 203.1Подключение Меркурий 203.2Т

После подключения производится проверка и настройка программного обеспечения. Ответственное лицо, опломбировав аппарат, выполняет соответствующую запись в предусмотренной для этого графе паспорта изделия, указывая точную дату пуска счётчика в работу.

Меркурий 203.2 — снимаем показания с электросчетчика

Всем доброго времени суток, сегодня у нас на повестке дня счетчик Меркурий 203.2. Сегодня рассмотрим как правильно и быстро снять показания с этого счетчика, что следует знать и как посчитать сумму необходимую к оплате всего и за текущий месяц.
